为方便消费者使用，越来越多的厂商，选择将插线板和快充充电器集成在一起，同时提供交流电源扩展和快充功能，无需额外的充电器，使用起来十分方便。我们熟知的快充厂商倍思推出了一款40W输出功率的快充插线板，提供两个新国标五孔插孔和一个两孔插孔。
此外还具备2C1A三个输出接口，支持20W+20W输出功率，可同时为两台苹果手机快充，同时插线板还集成了数字保护电路，支持输入过压，欠压以及输出过流保护，提升用电安全。下面充电头网就对倍思这款氮化镓快充插线板进行拆解，看看内部设计如何。
倍思40W氮化镓桌面插座开箱
包装盒正面印有Baseus品牌、产品外观图、名称，以及AC-DC和GaN两大卖点标识，产品除经典黑白配色外，还有蓝色款可供选择。

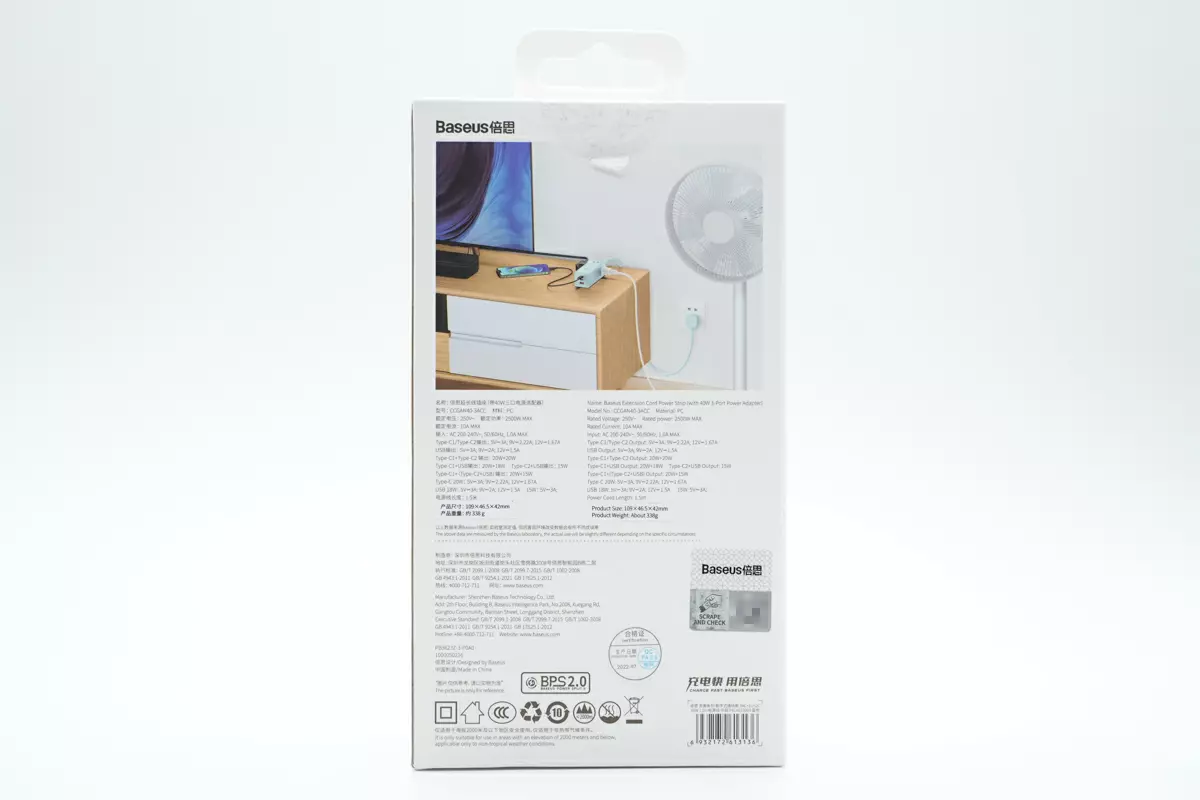

背面印有产品使用场景图，可同时为电视机、空气净化器、手机以及平板等设备供电。此外还印有产品详细参数、认证信息等。

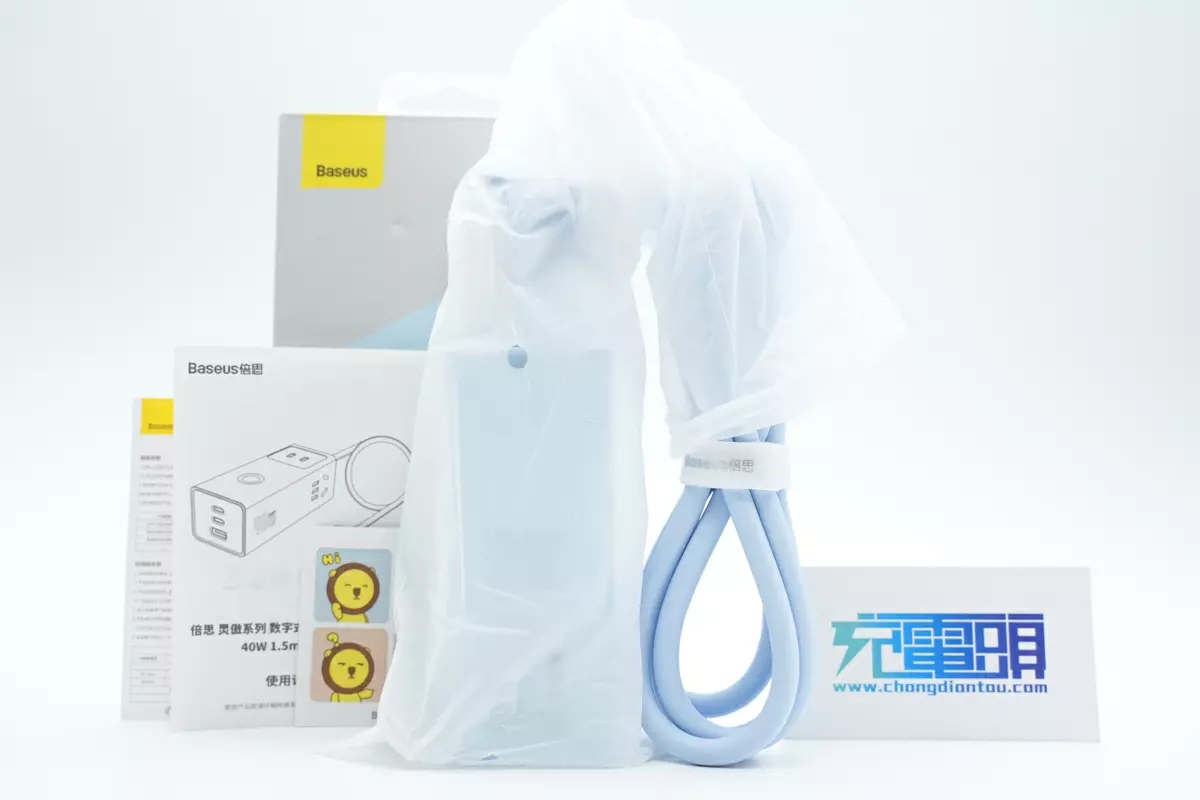

除插座本体外，包装内还有卡通贴纸、使用说明书以及保修卡，产品外套防尘塑料袋。
本期拆解的是蓝色款，插座机身还包裹防刮塑料膜，细节讲究。

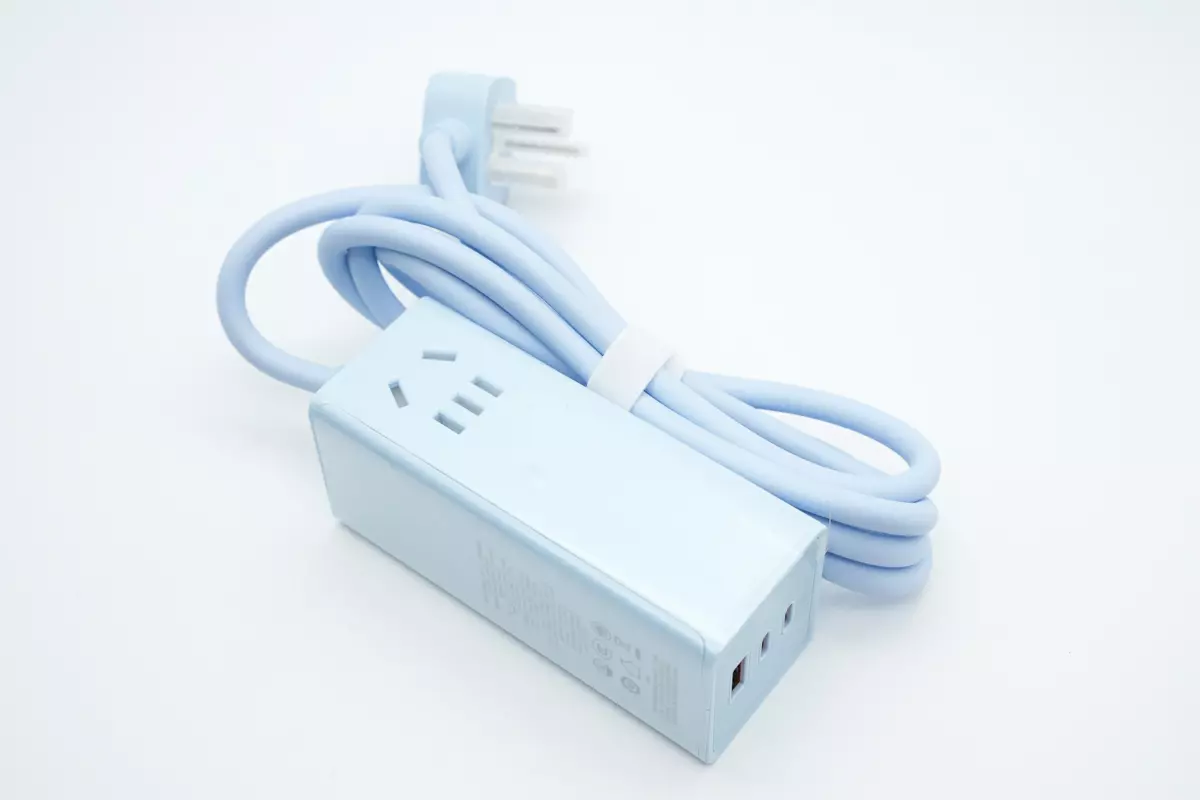

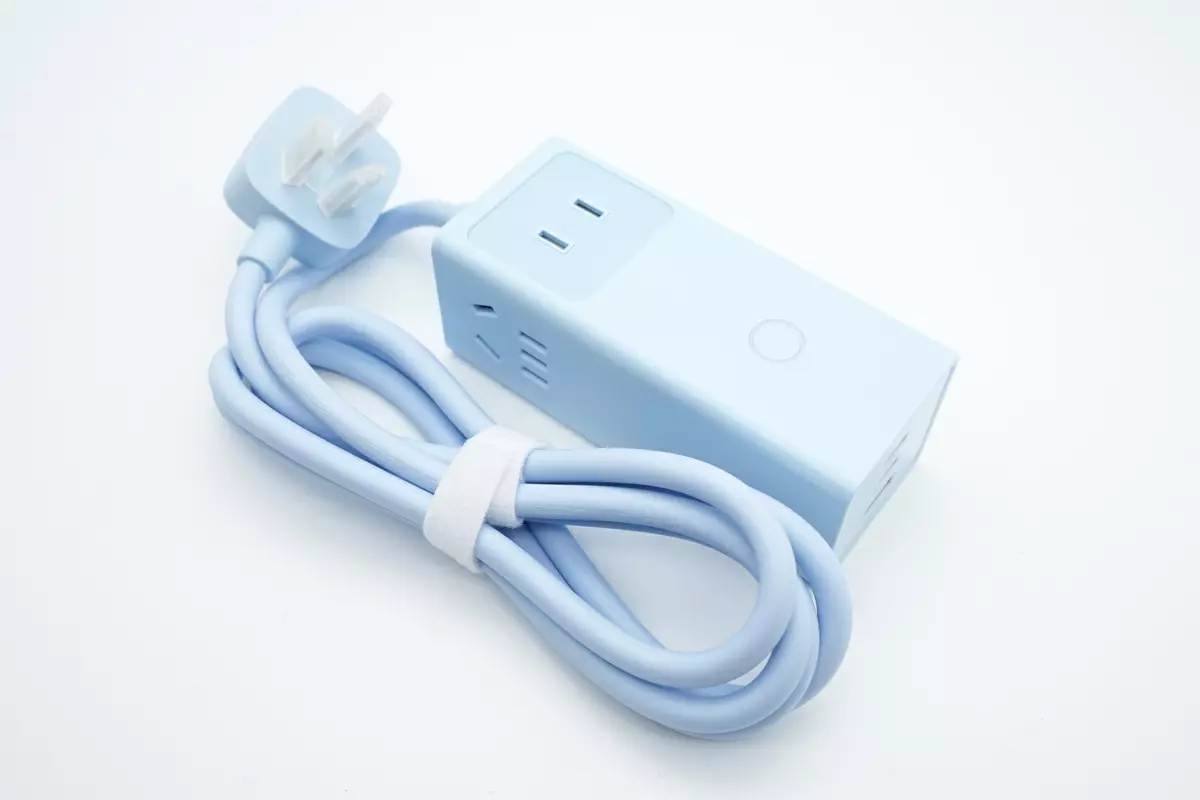

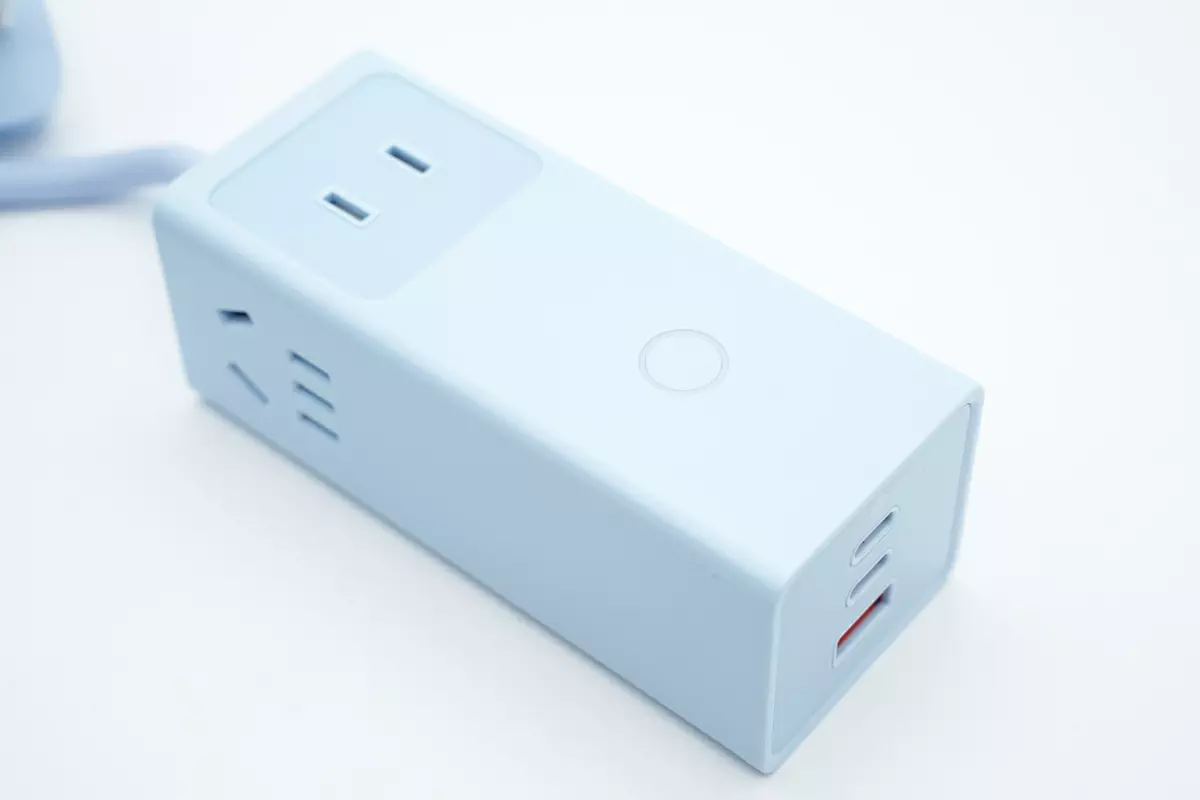

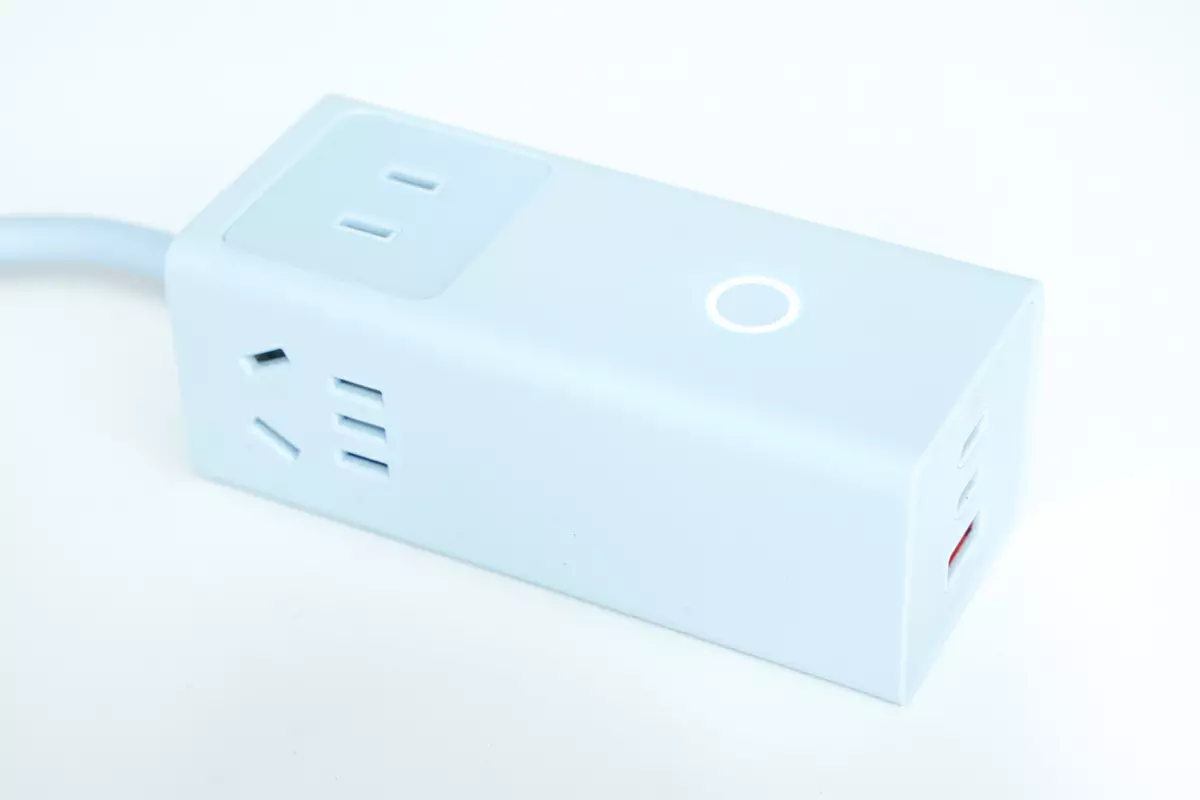

这款产品延续倍思氮化镓桌面插座系列样式设计，自带电源线，机身为长条方柱造型。

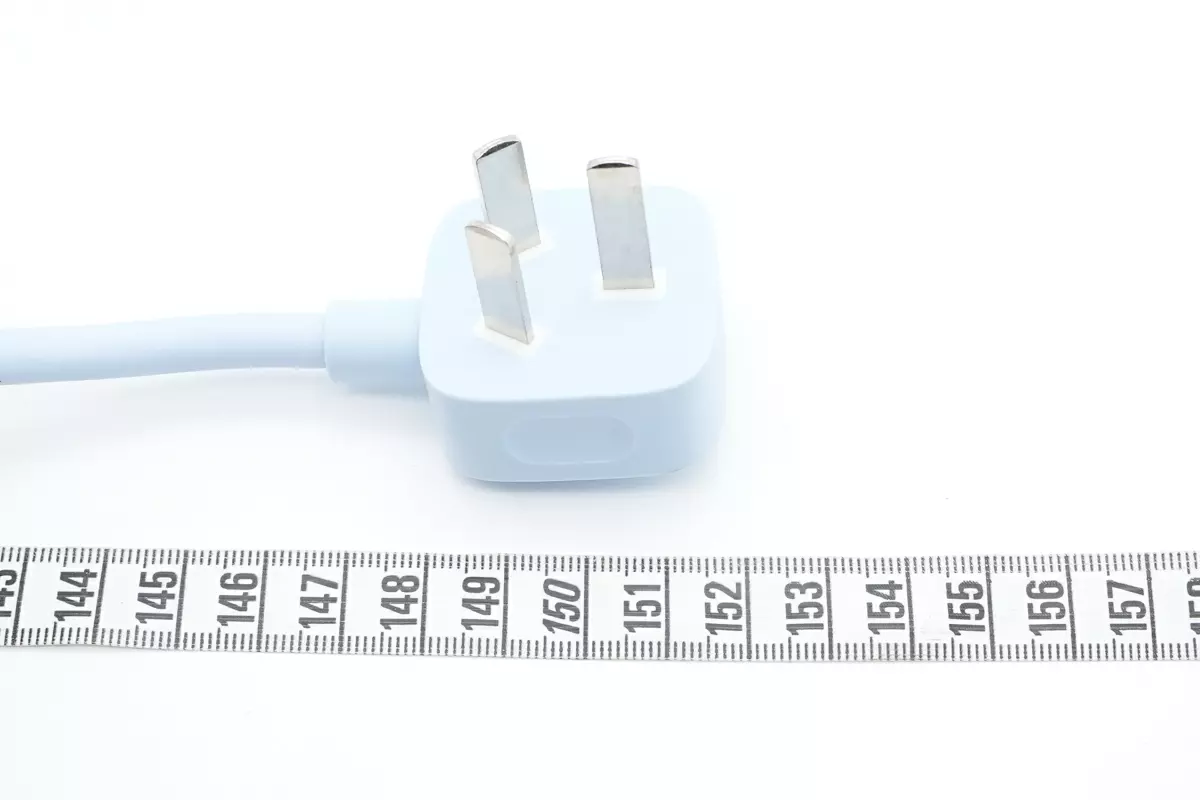

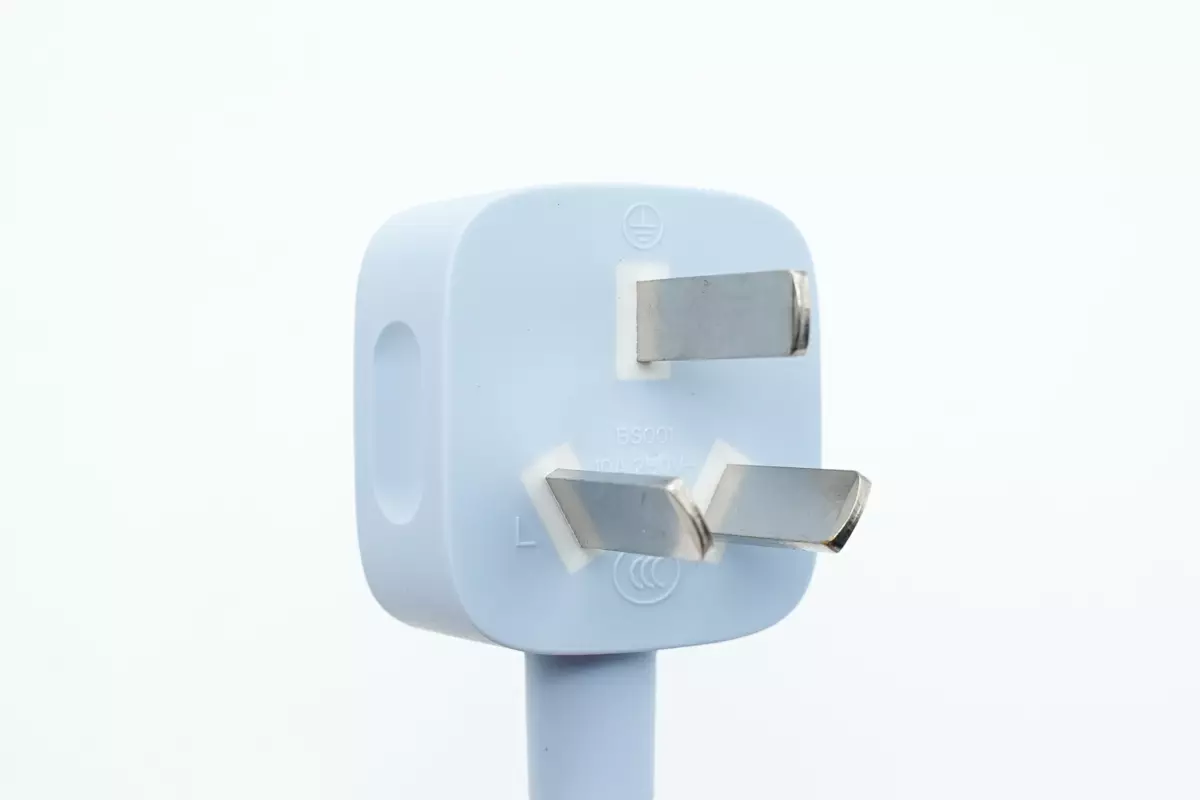

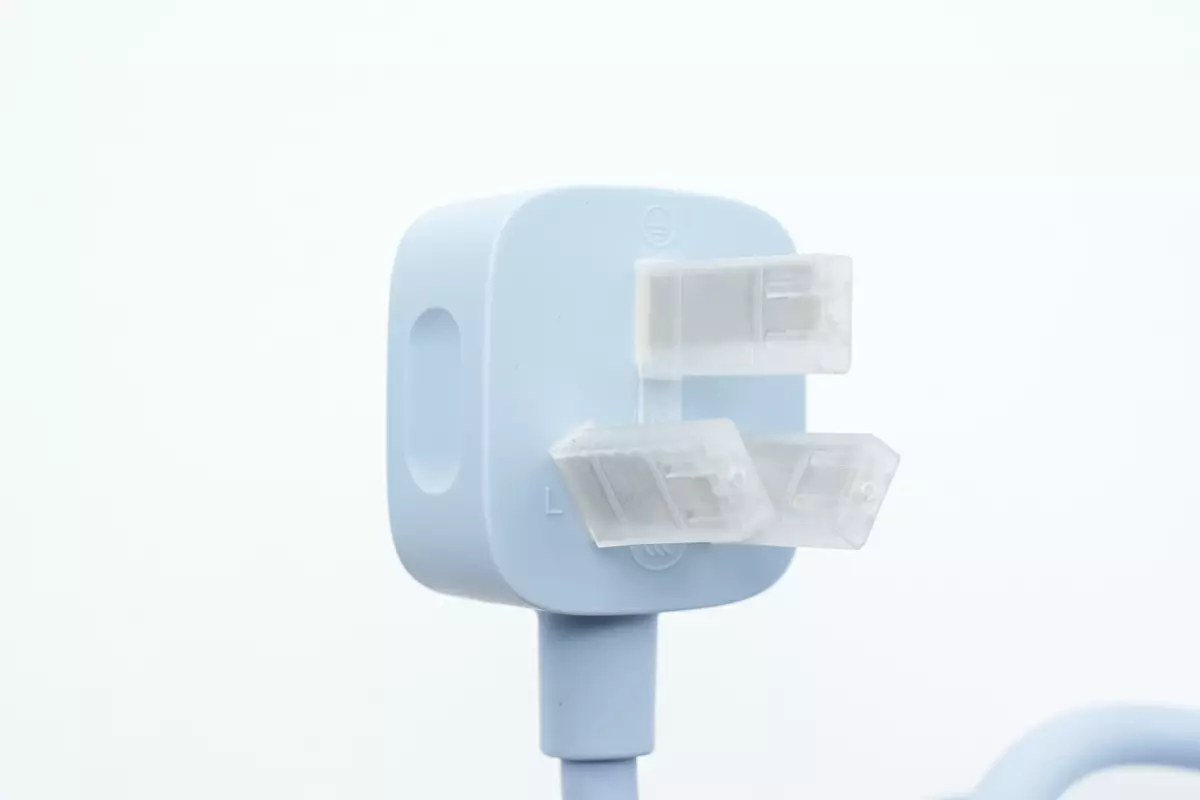

电源线采用三脚插头，插脚套有塑料壳。
插头内侧有10A250V~规格，并且通过了CCC认证。

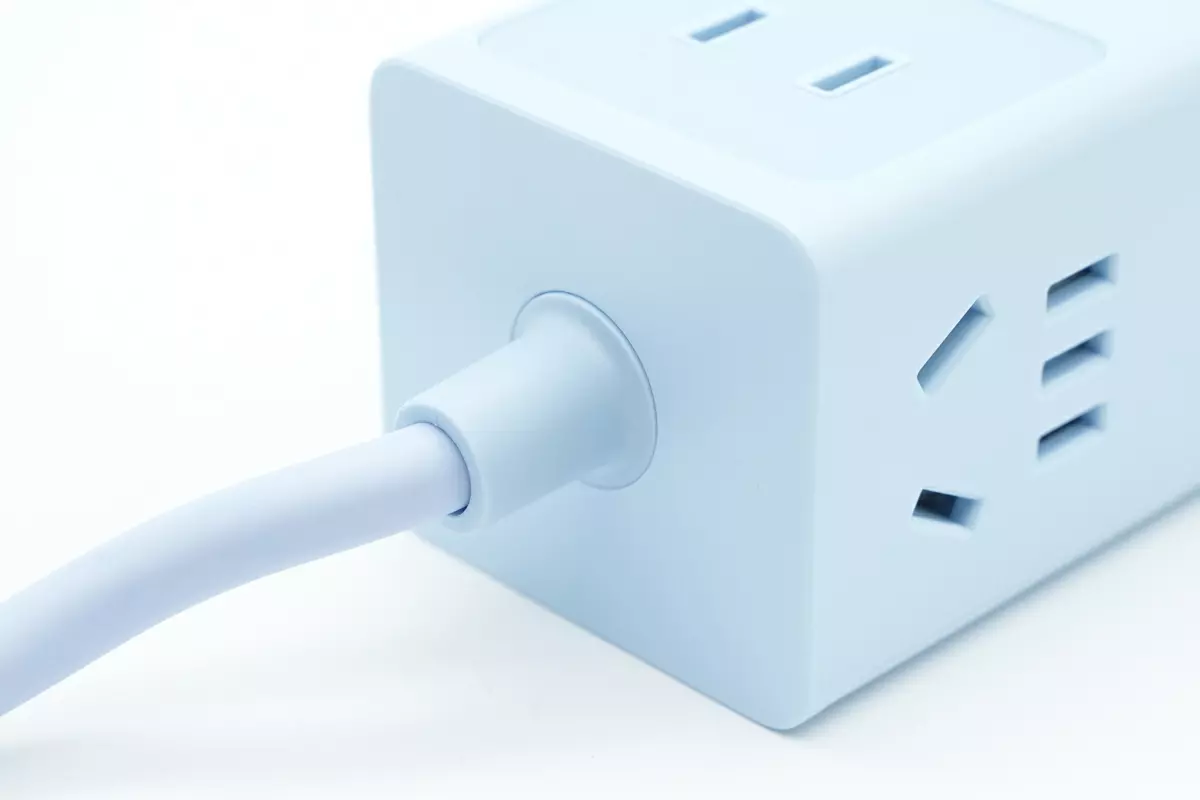

电源线与机身交界处设有胶套加强保护。

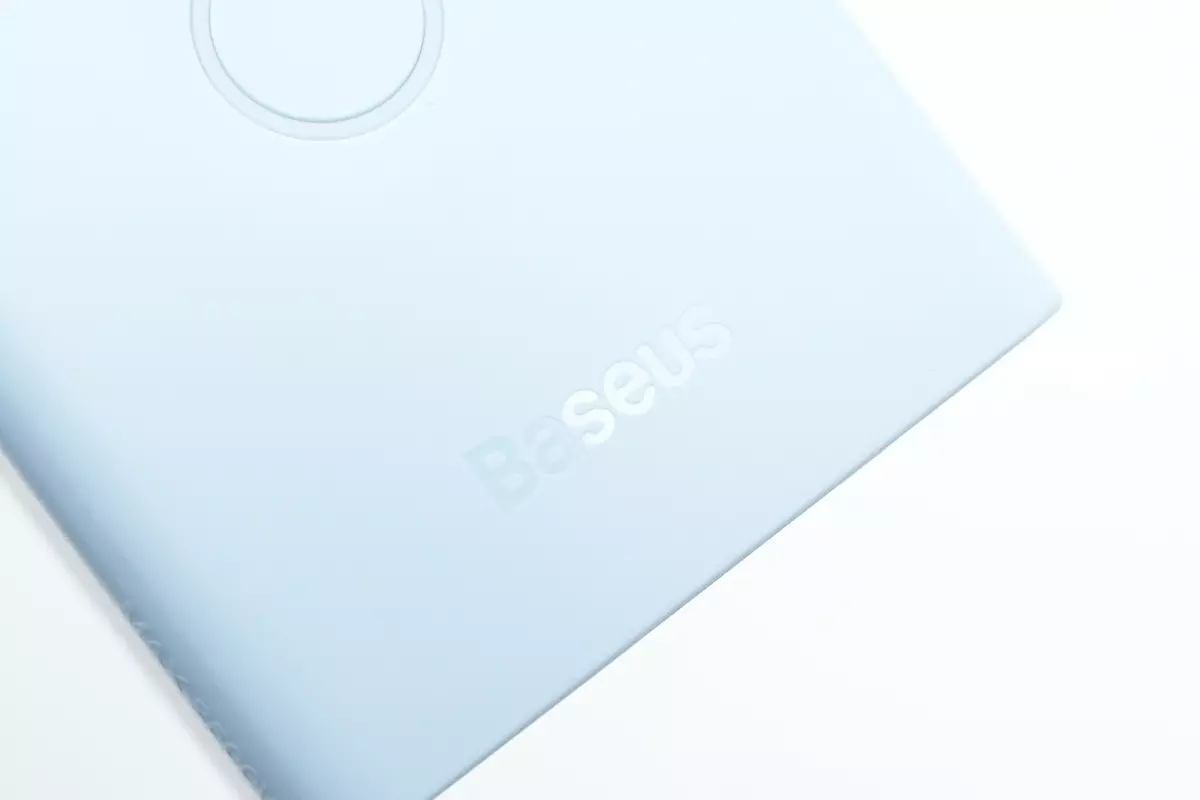

边缘设计有Baseus品牌。

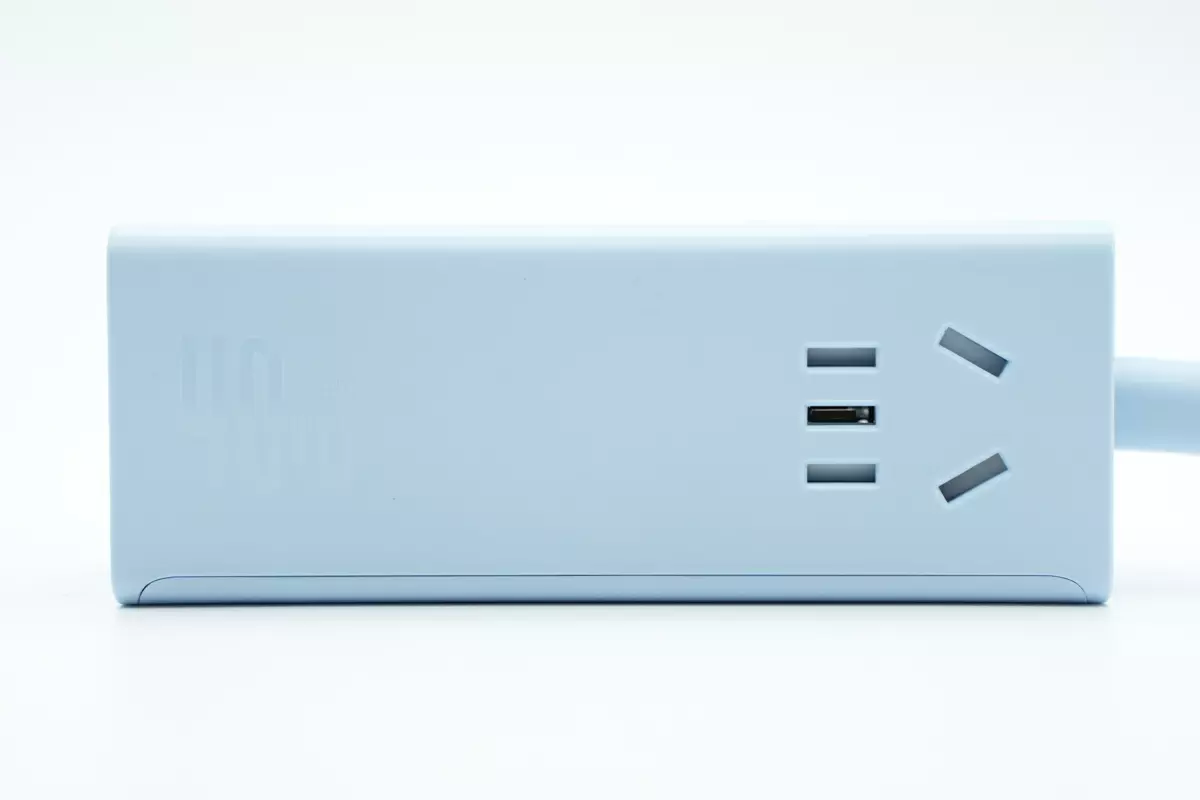

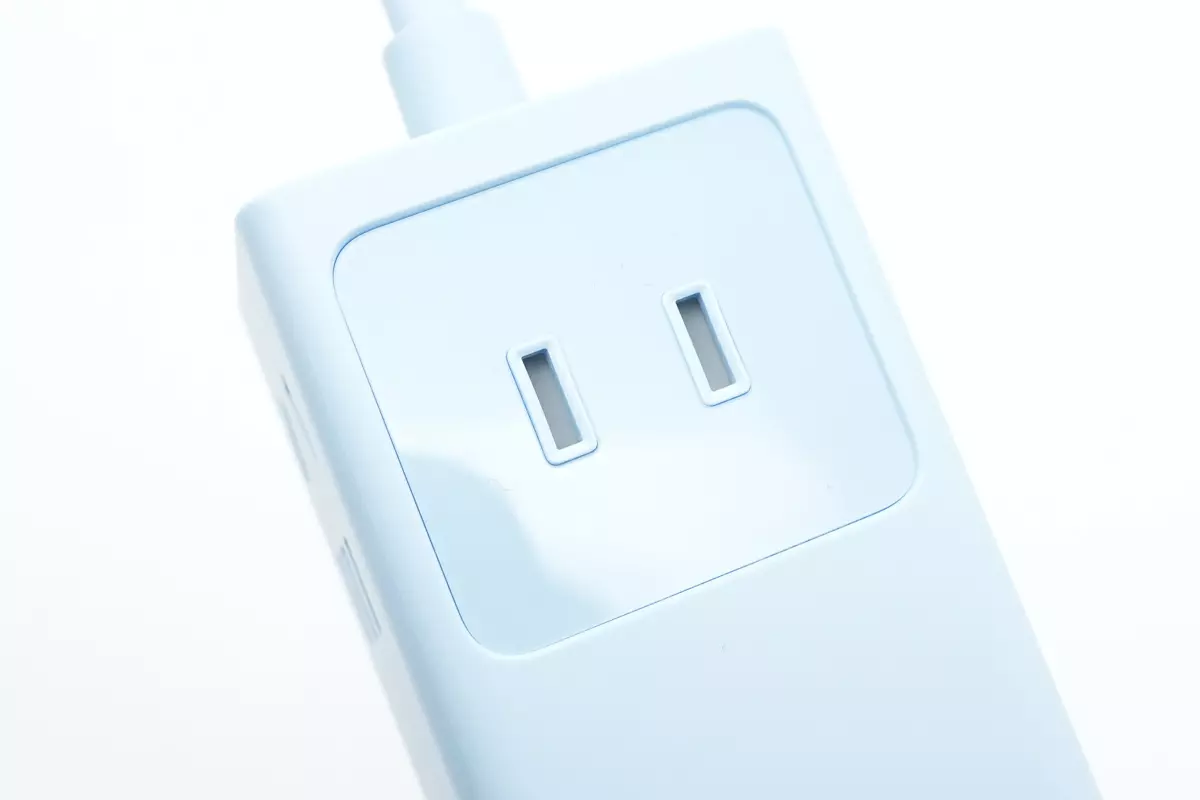

机身两侧均设有3+2新国标组合插孔。
其中一侧靠近USB口输出端处还设计有40WGaN字样。

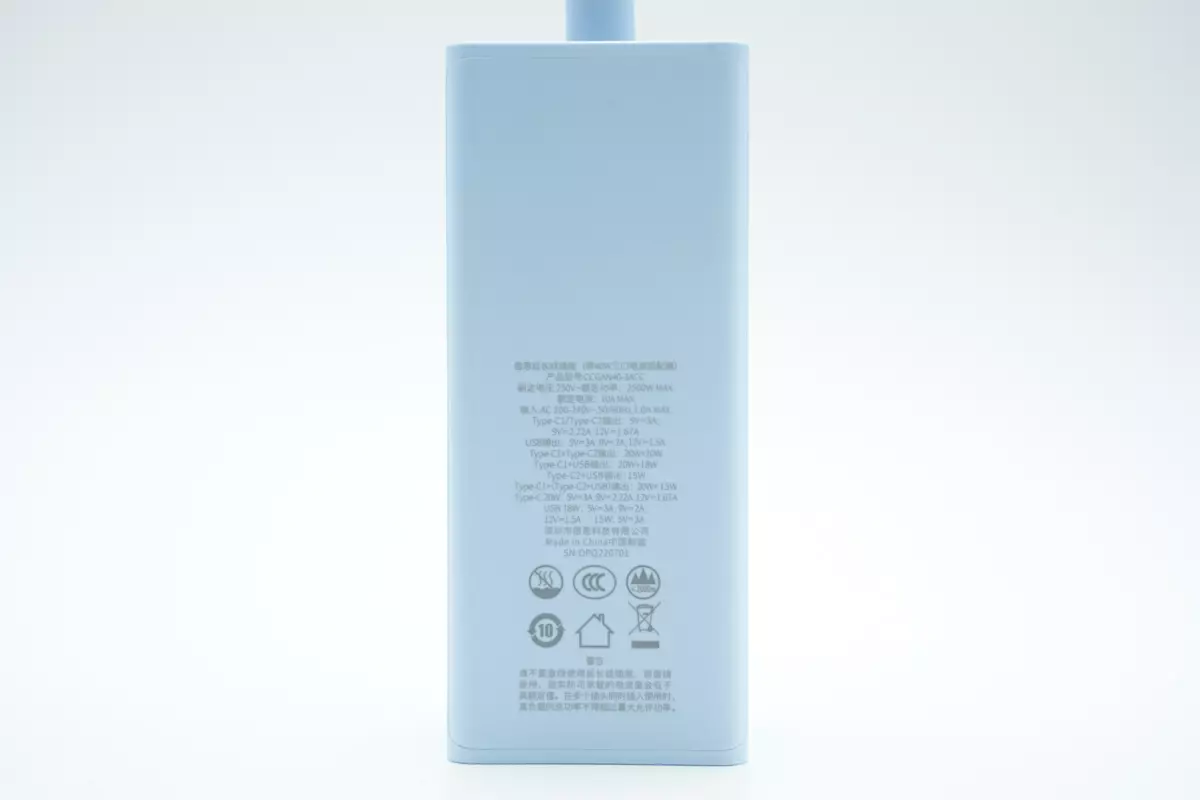

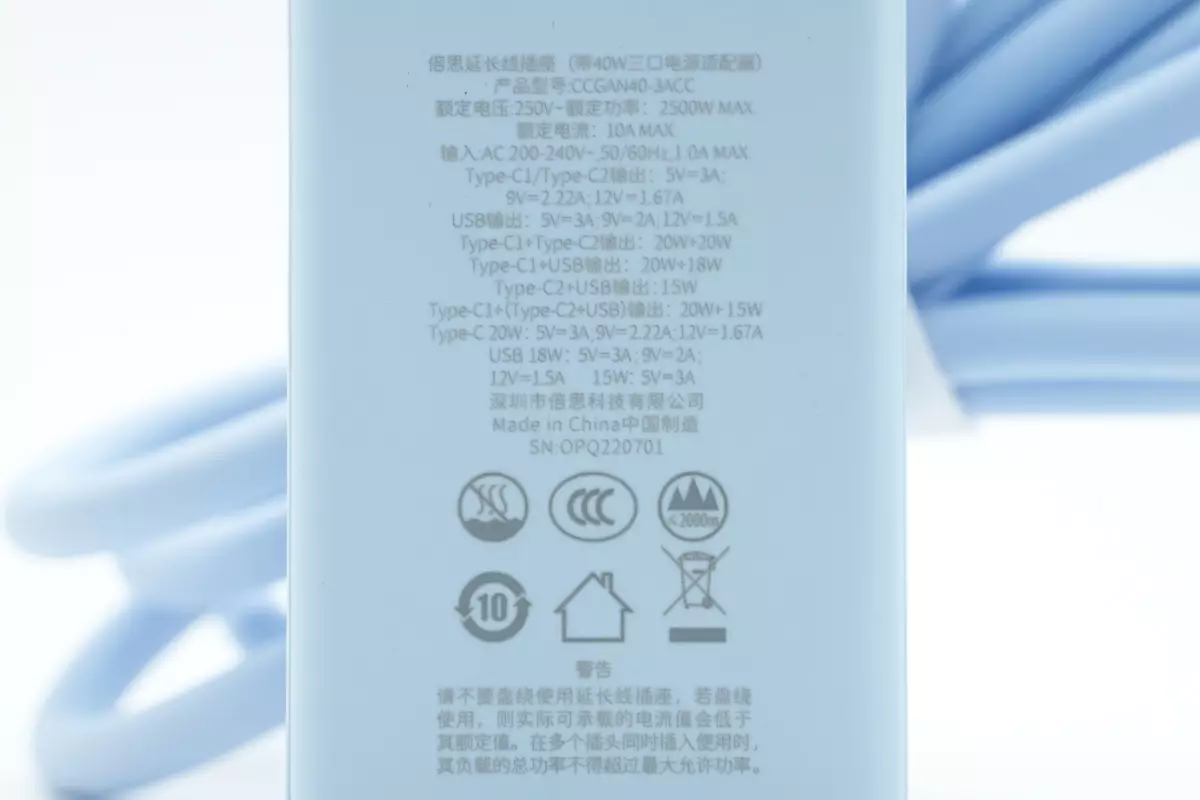

机身底部印有充电器参数信息。
产品参数特写
型号：CCGAN40-3ACC
额定电压：250V~
额定功率：2500WMax
额定电流：10AMax
输入：AC200-240V~，50/60Hz1AMax
Type-C1/C2输出：5V3A、9、12
USB输出：5V3A、9V2A、12
Type-C1+Type-C2：20W+20W
Type-C1+USB：20W+18W
Type-C2+USB：15W
Type-C1+（Type-C2+USB）：20W+15W
Type-C120W：5V3A、9、12
USB18W：5V3A、9V2A、12
15W：5V3A
产品通过了CCC认证。

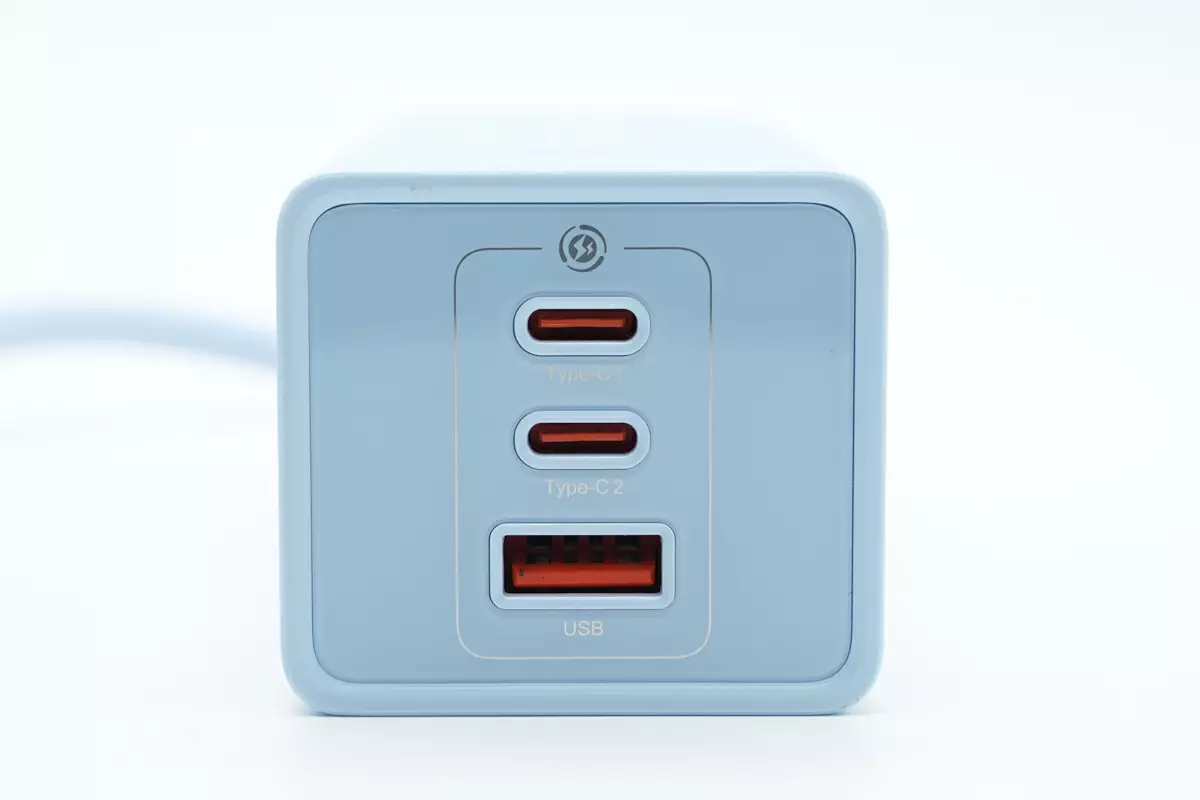

输出端配有2C1A三个USB接口，均为橘红色胶芯，接口旁还印有标识方便区别。
测得电源线长度约为1.5米。

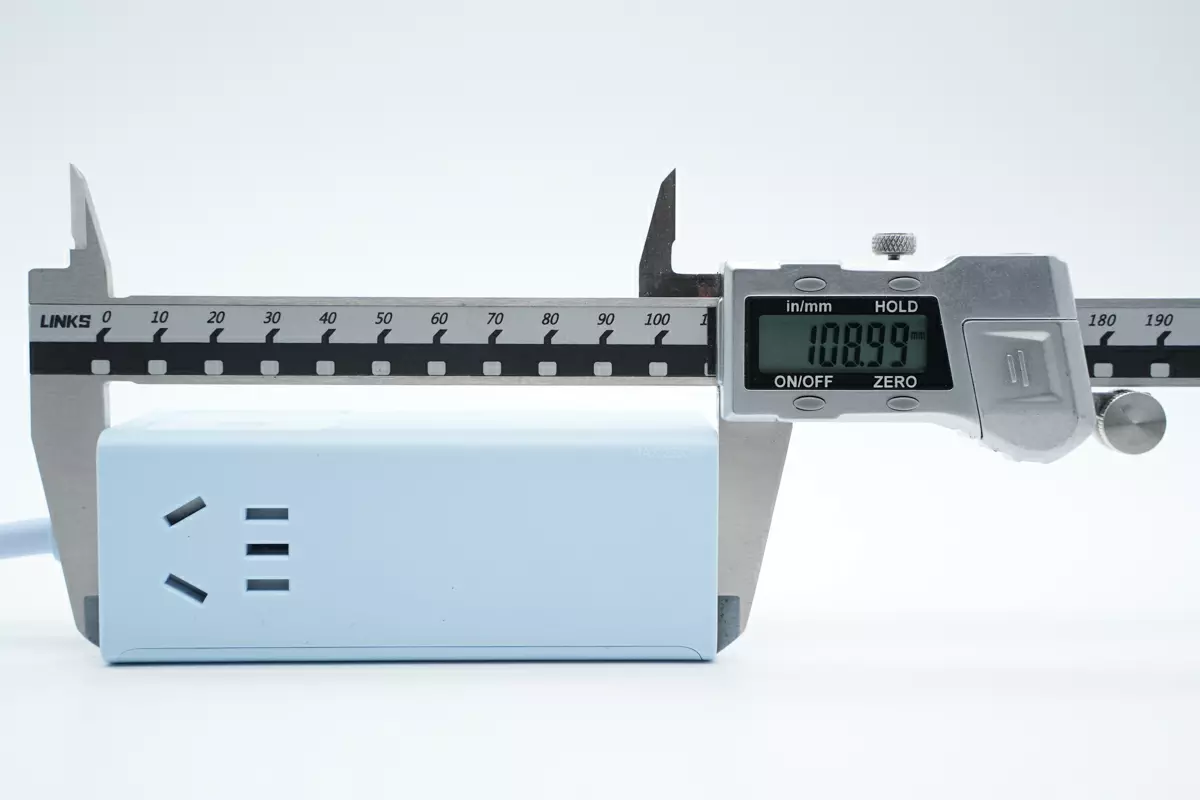

机身长度为108.99mm。

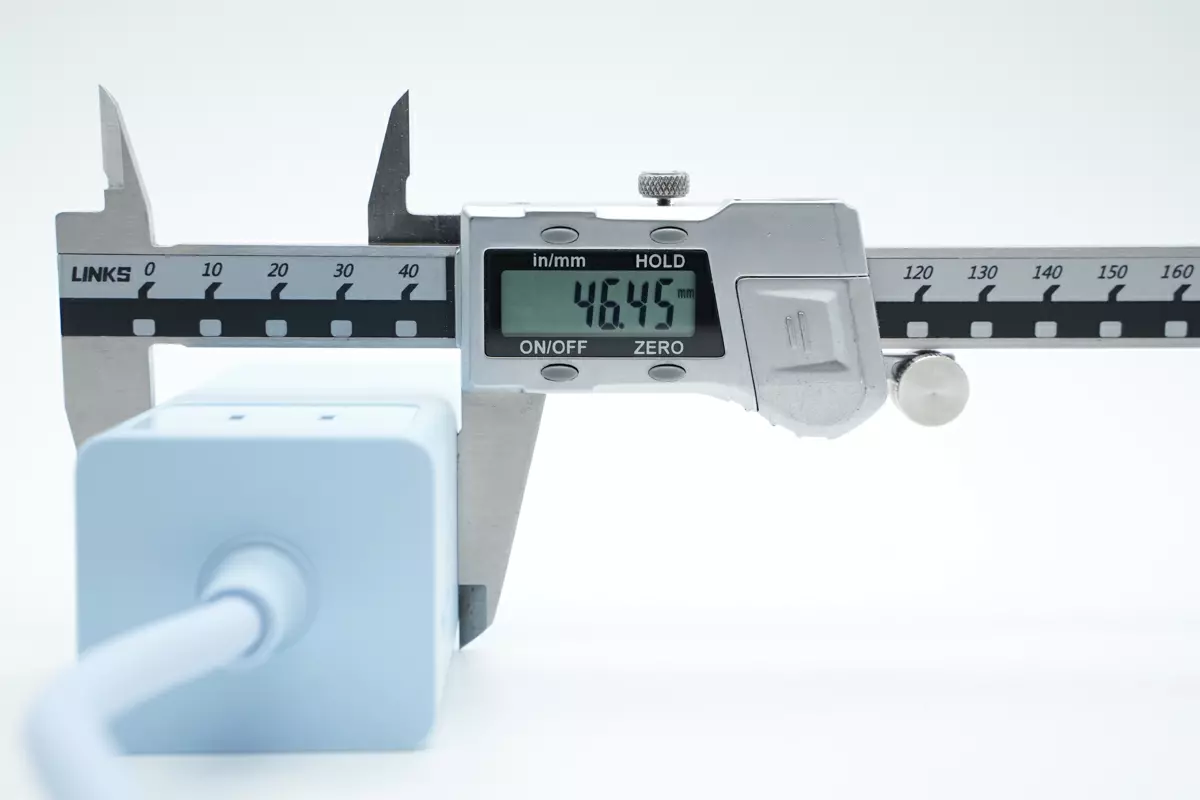

宽度为46.45mm。

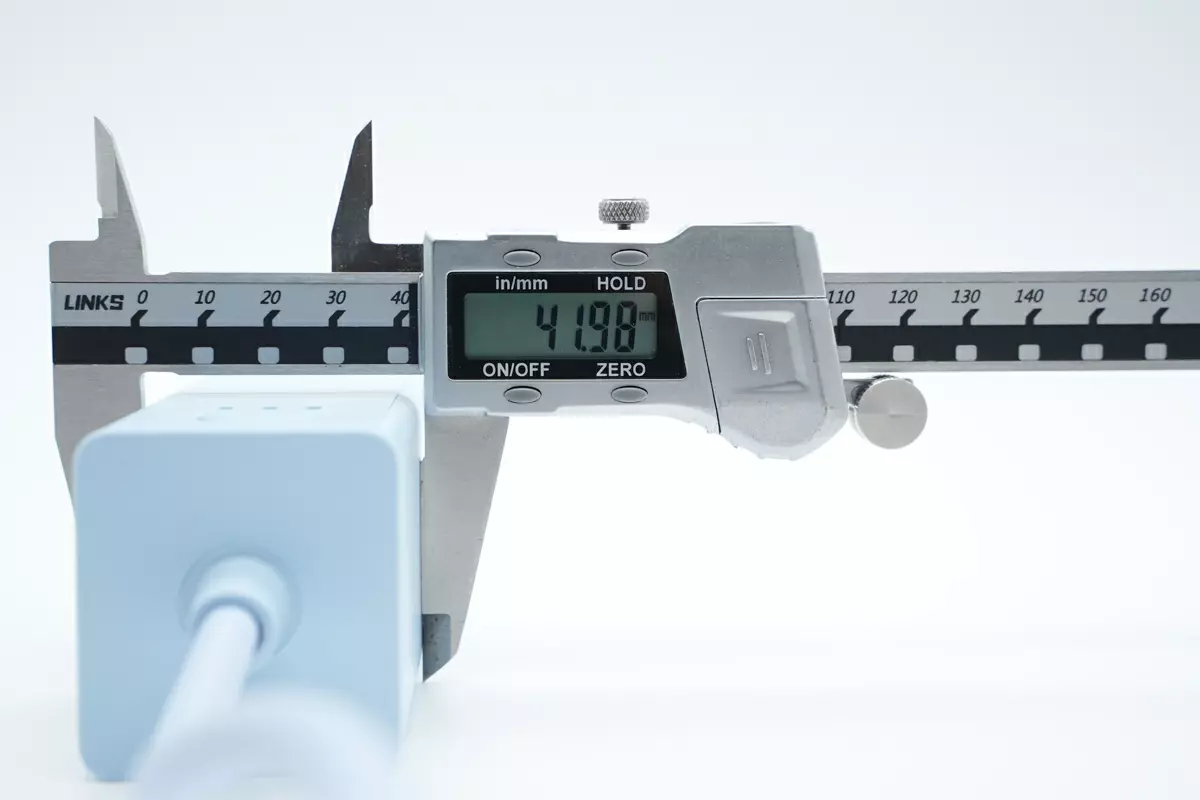

厚度为41.98mm。

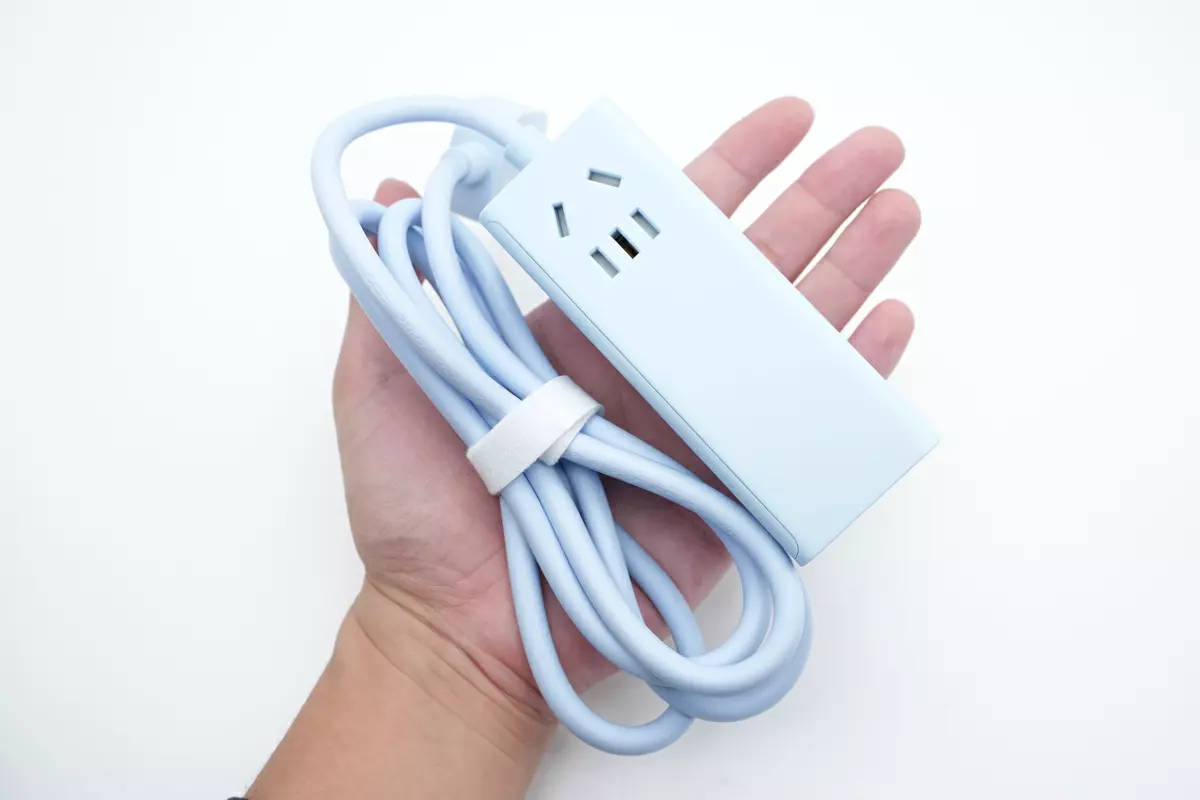

插座拿在手上的直观感受。

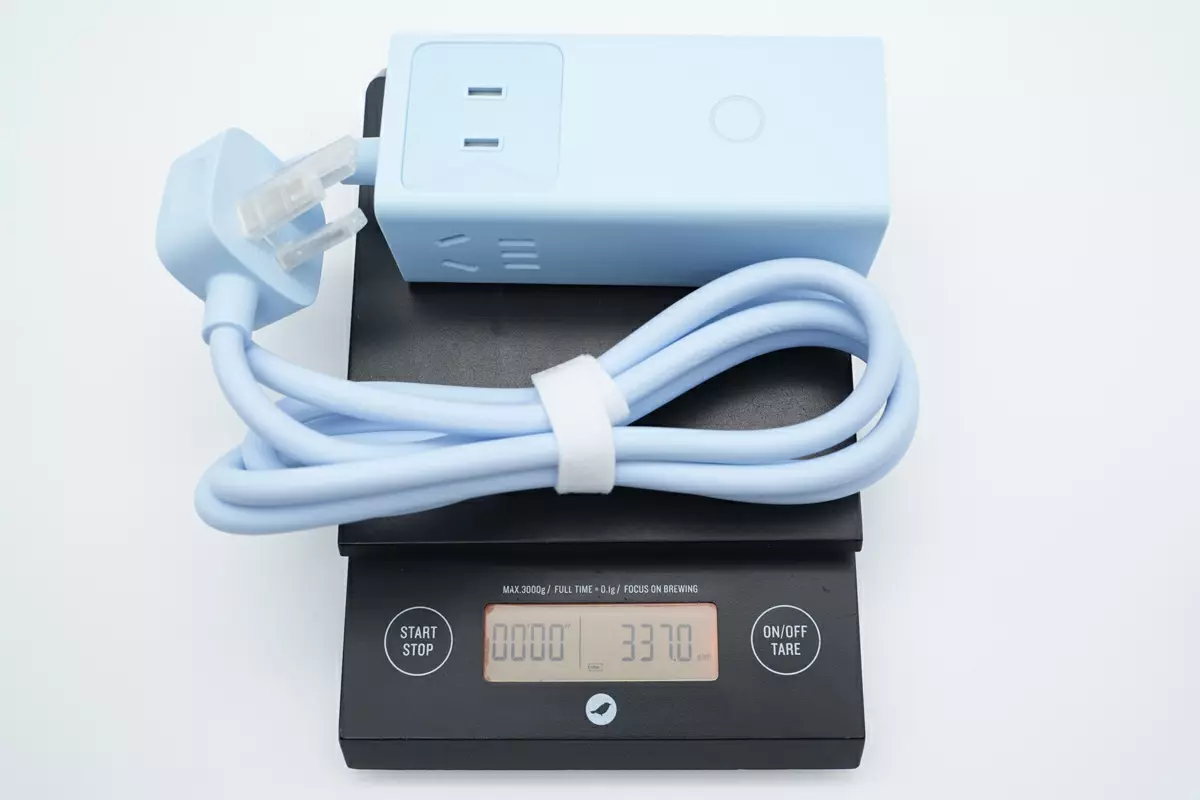

产品总重量约为337g。

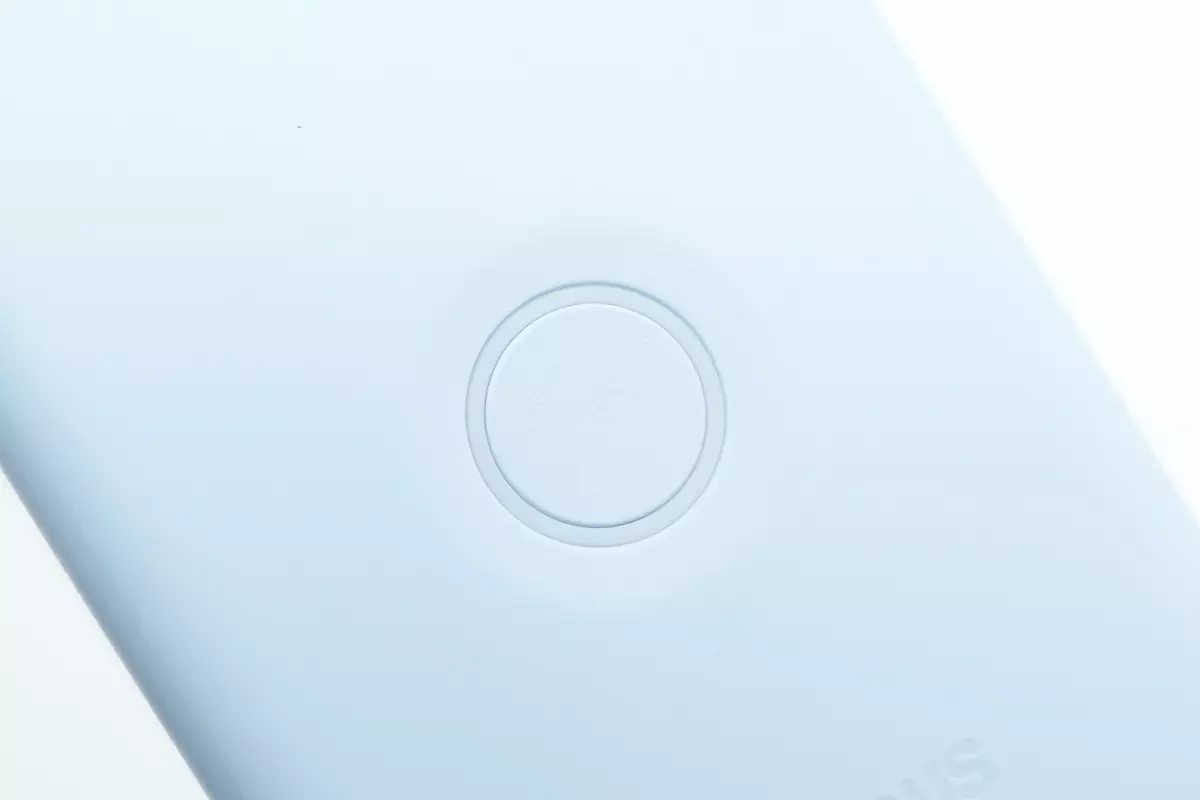

接通电源按下开关，指示灯环亮绿光，可以让用户直观了解按键闭合状态。

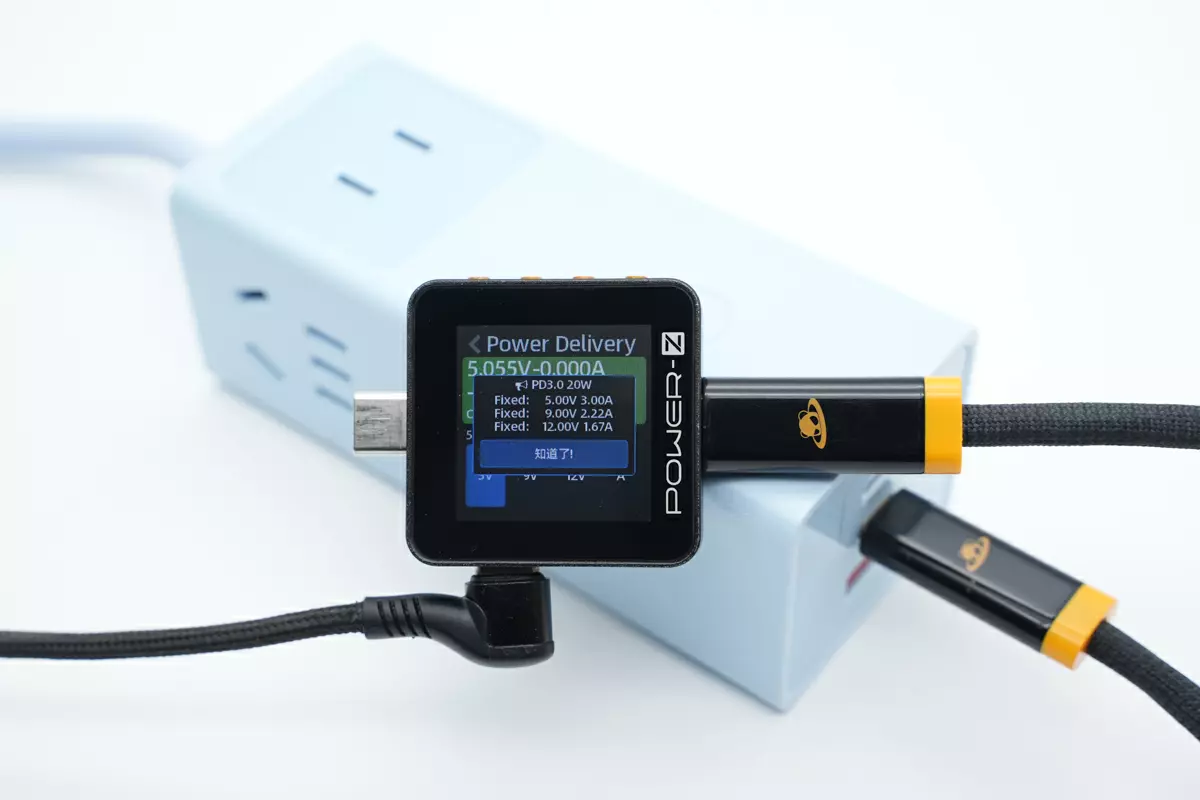

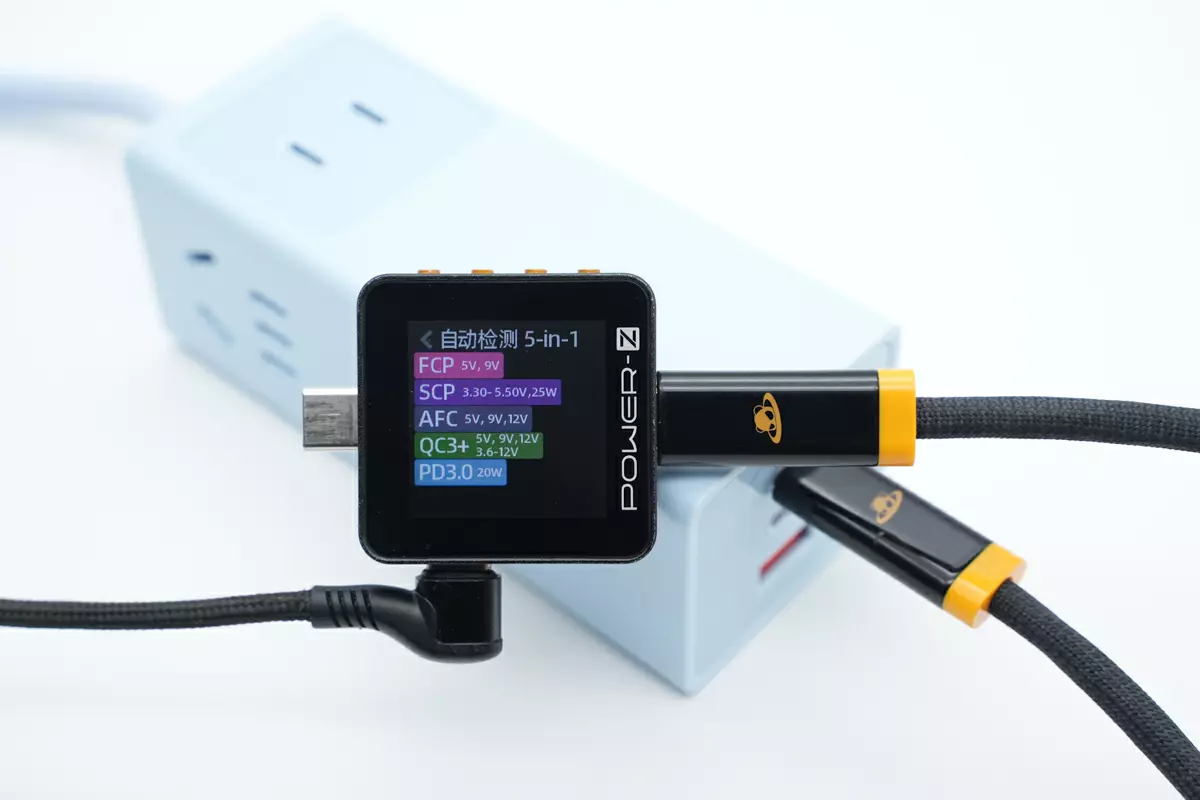

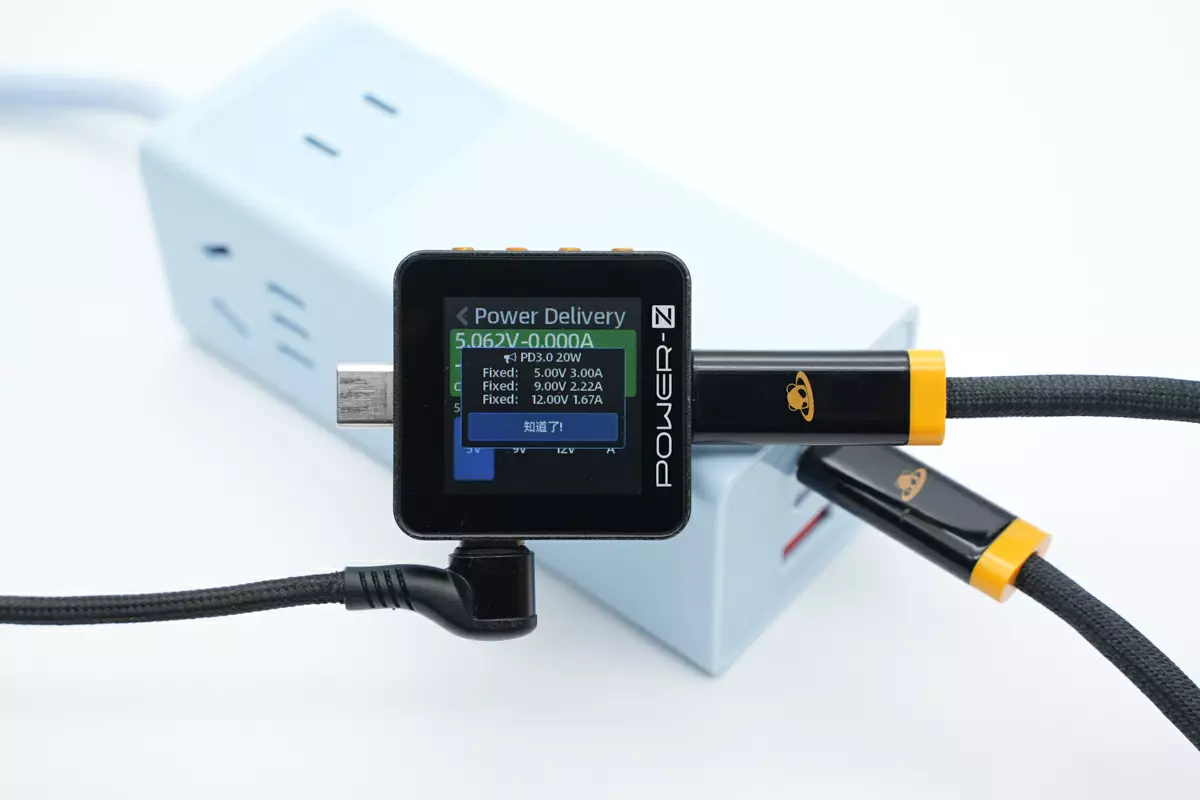

使用ChargerLABPOWER-ZKM002C测得USB-C1口支持FCP、SCP、AFC、QC3+、快充协议。
并且还具备5V3A、9、12三组固定电压。
测得USB-C2口支持FCP、AFC、QC3+、、充电协议。
并且同样具备5V3A、9、12三组固定电压。

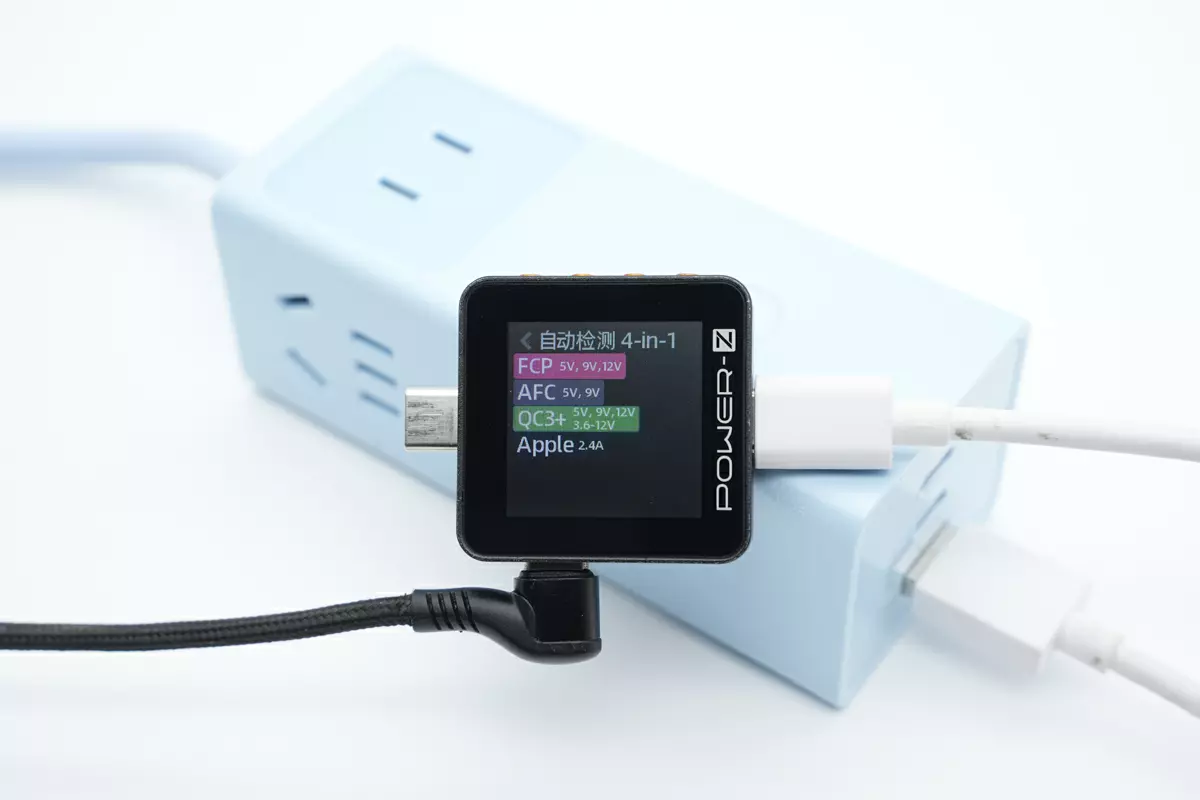

最后测得USB-A口支持FCP、AFC、QC3+、充电协议。
倍思40W氮化镓桌面插座拆解在对倍思这款桌面插座有了基本了解后，下面就进行拆解，看看内部做工如何。

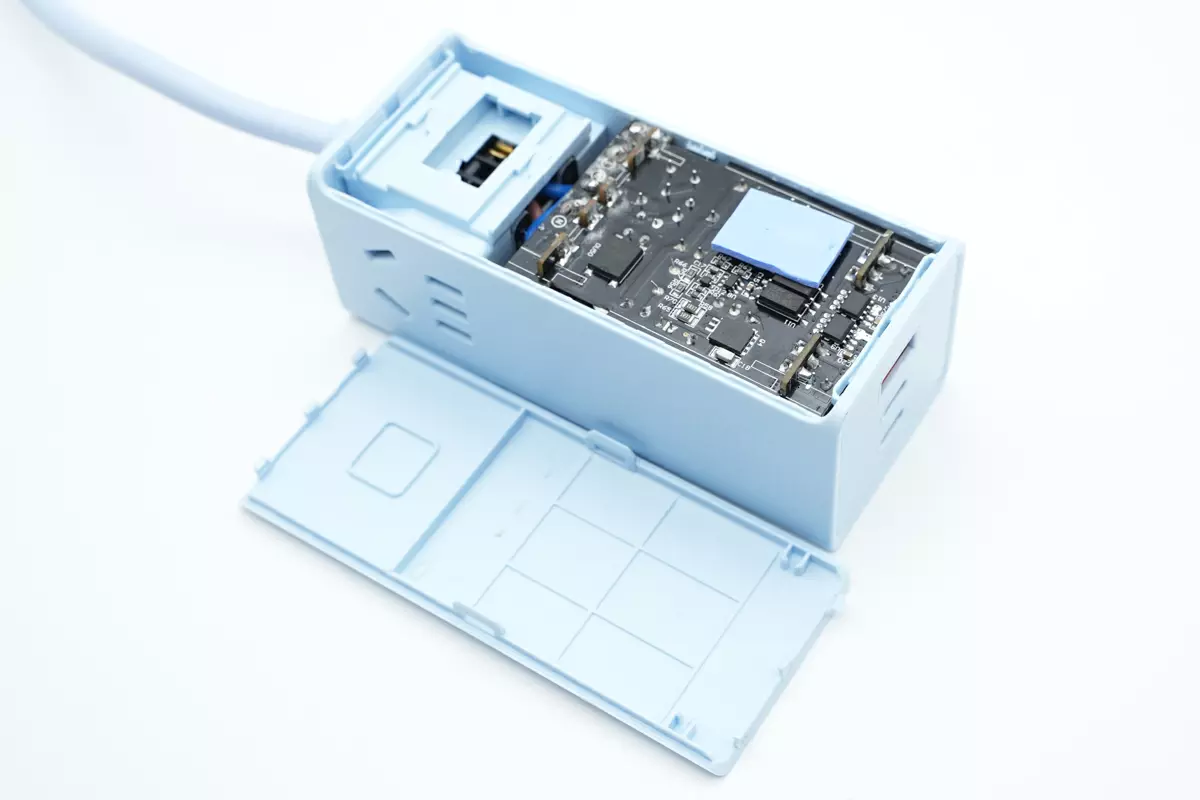

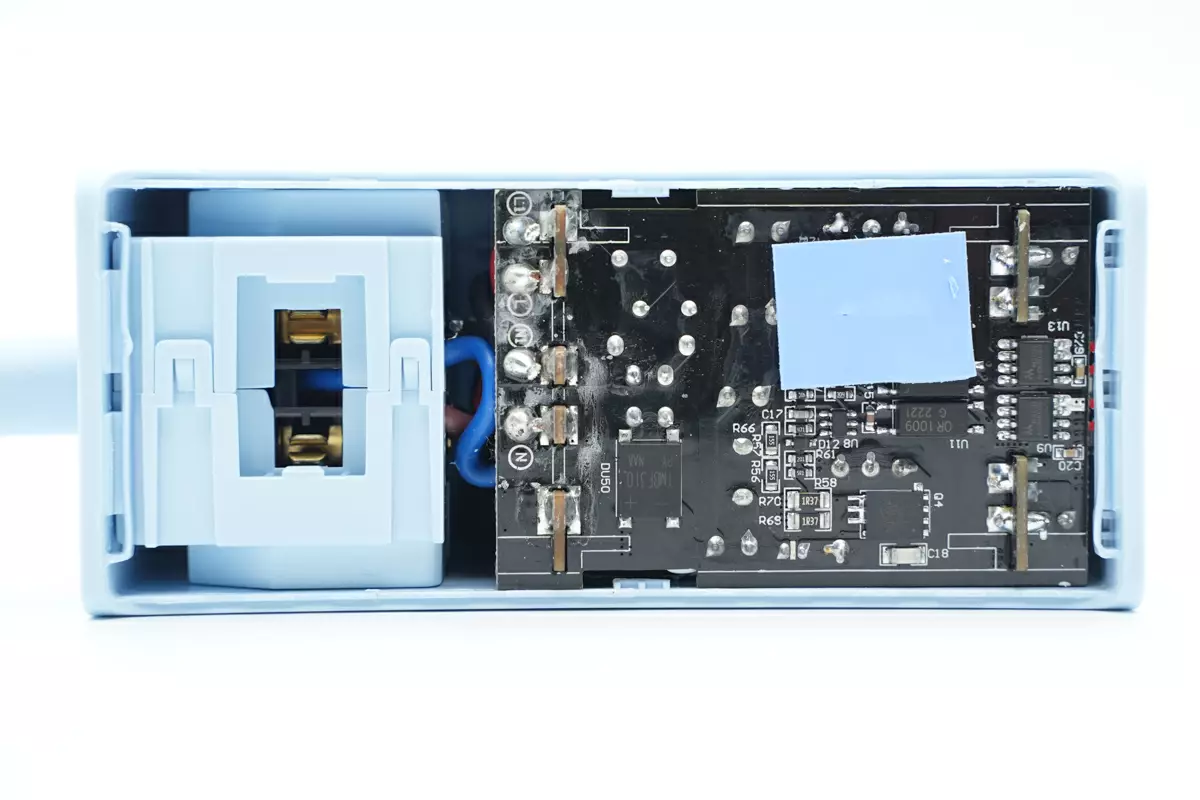

首先撬开插线板后盖，内部是插座模块和快充模块，为独立的模块结构。
快充模块上粘贴一片导热垫，增强散热性能。
交流输入焊接连接到快充模块上，再由快充模块连接到插座模块上。两个模块之间采用麦拉片绝缘。

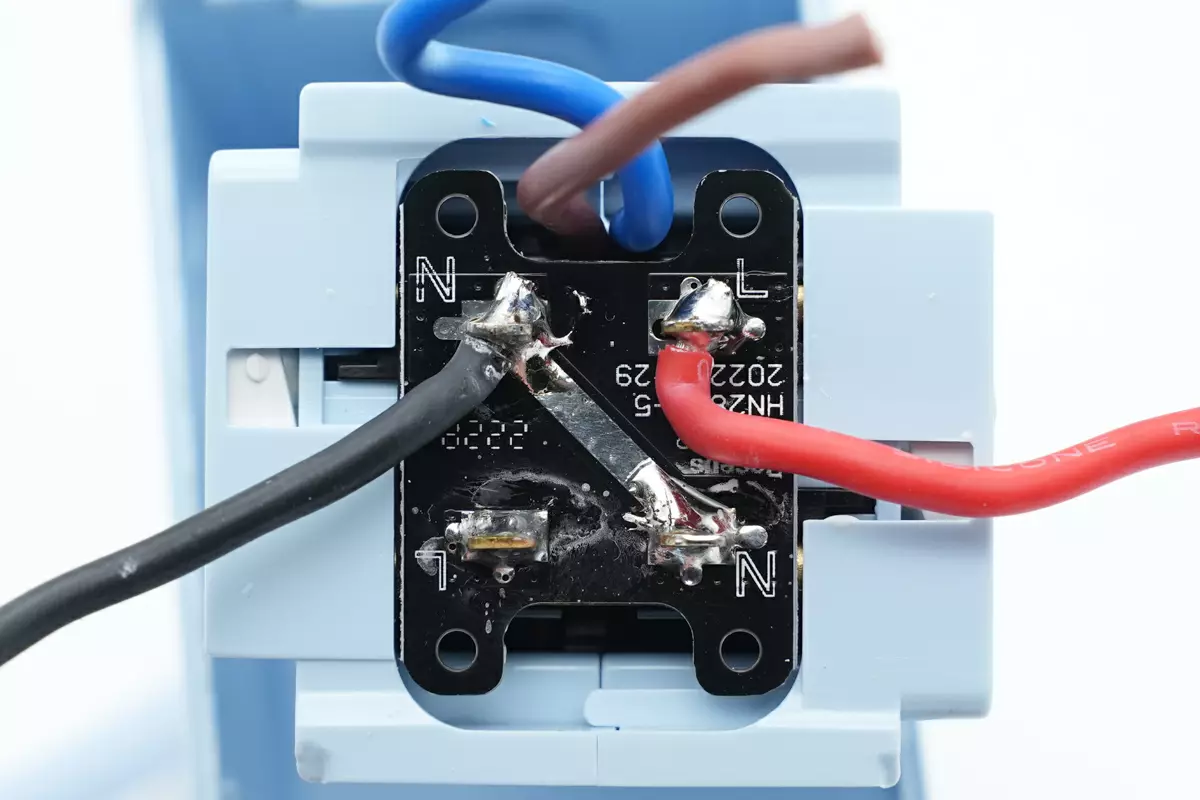

插座模块与快充模块连接导线特写。

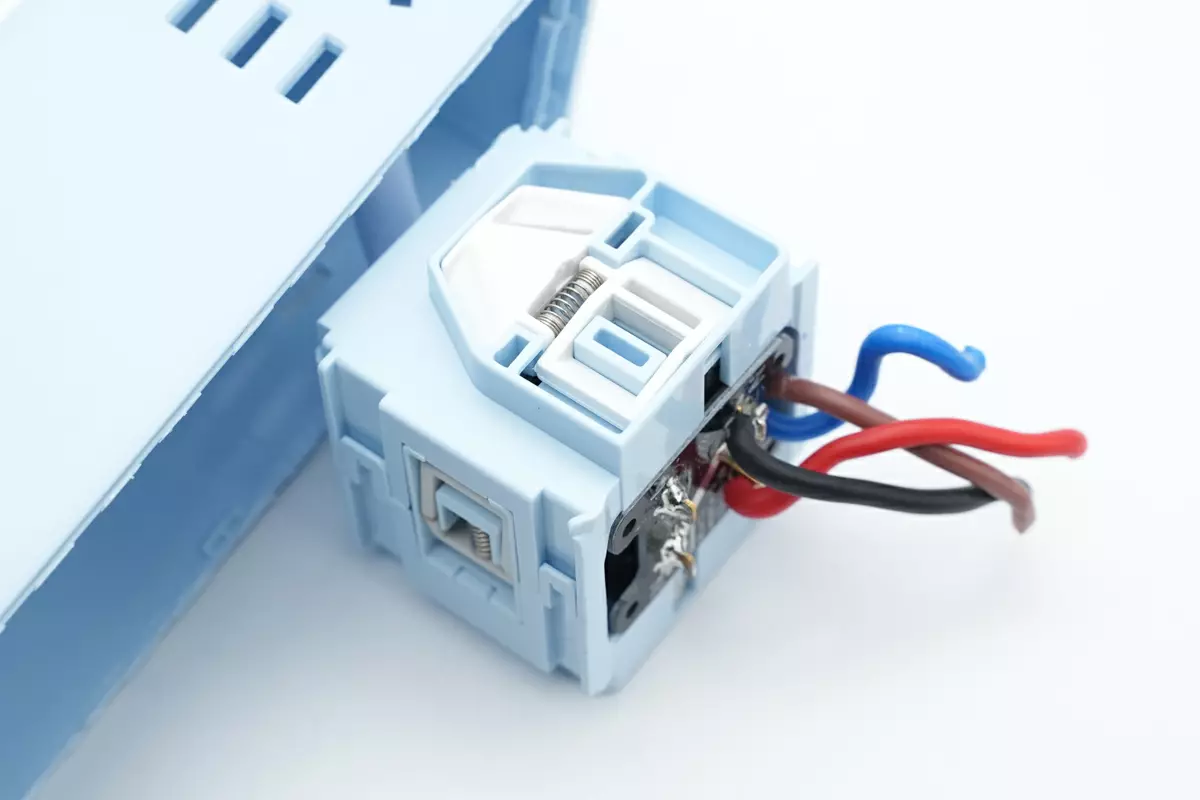

取出外壳内部的插座模块，模块对应插孔有独立的安全门。
插座模块采用一体铜带与PCB板组合焊接。

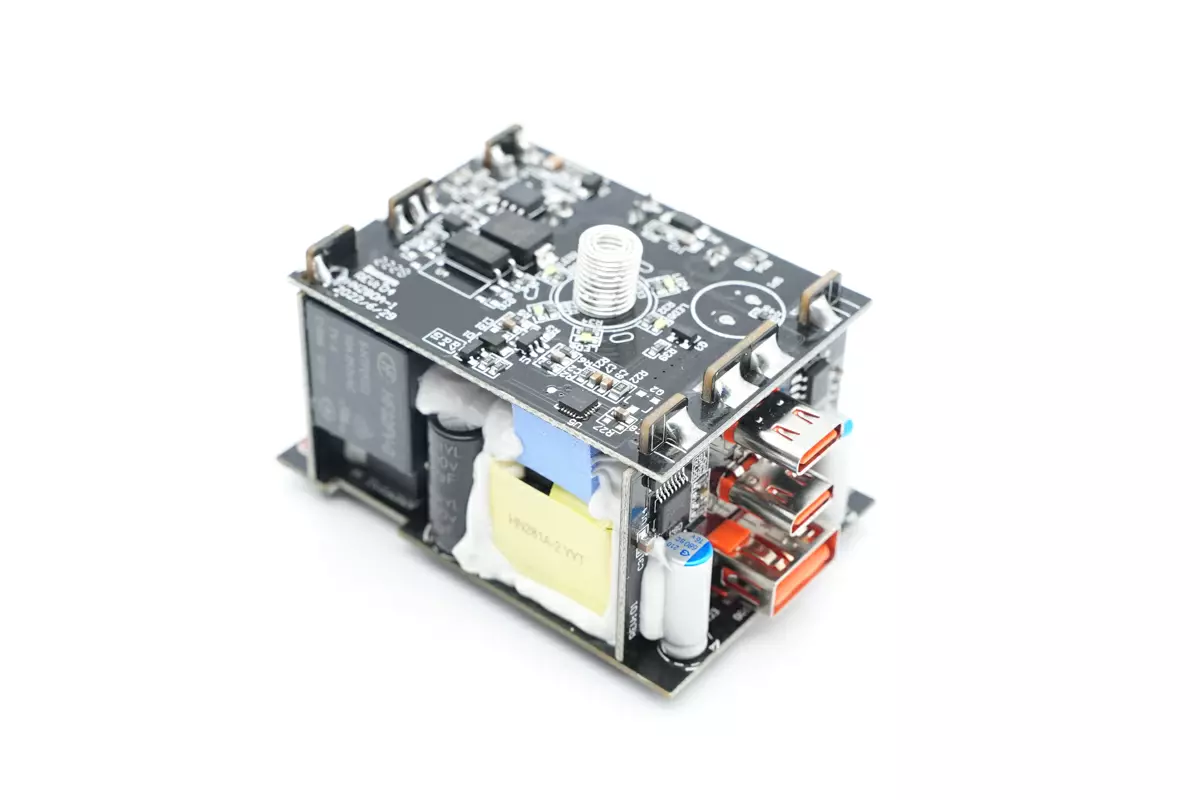

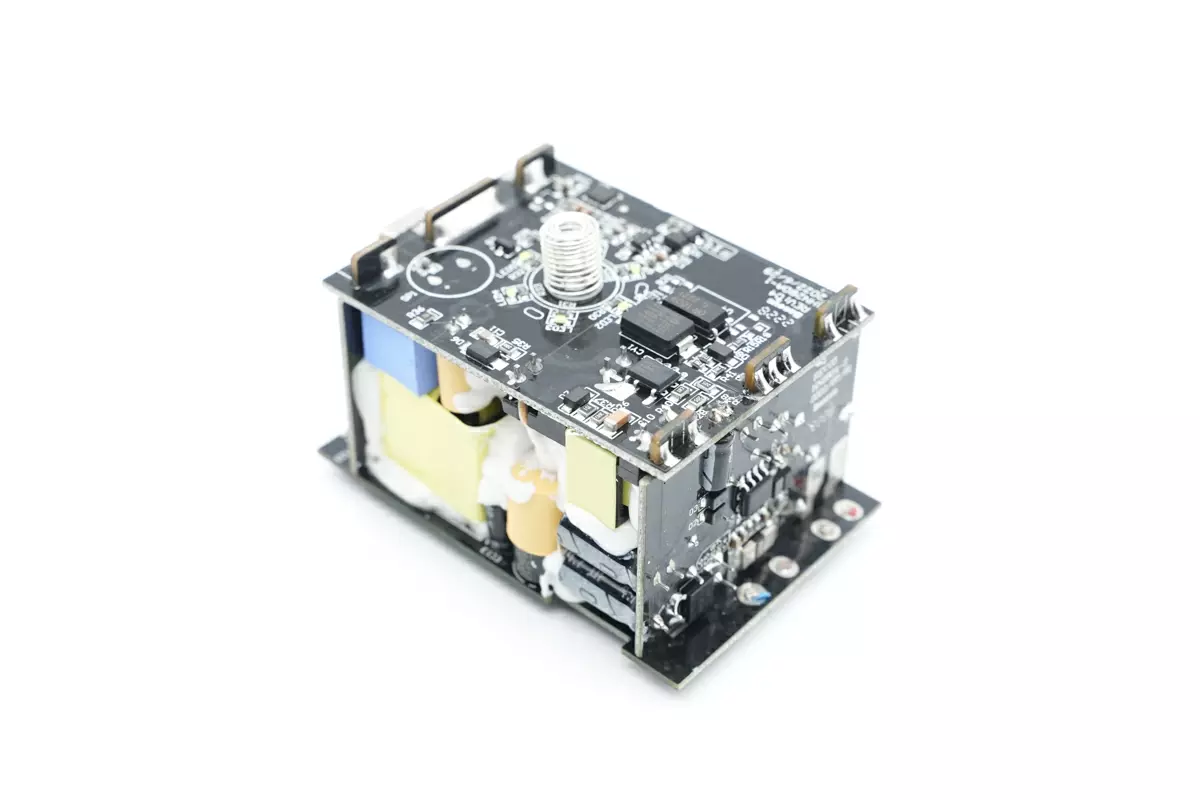

快充模块由四块PCB焊接组合成为一个整体，在PCB围成的空间内部焊接变压器，电容等元件。
另外一面可以看到用于控制交流电源的继电器。

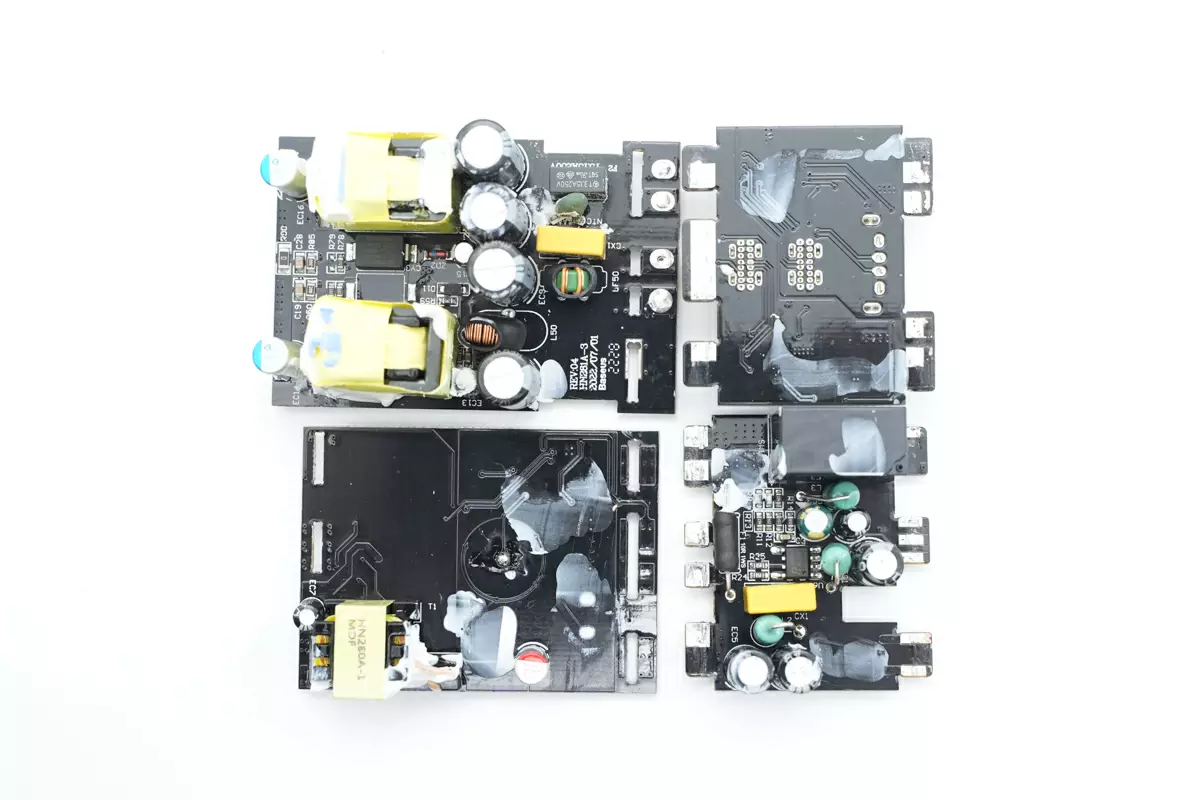

将四块小板拆分开来，分别为控制电路电源，快充电源模块，输入电压电流检测控制电路和输出协议电路。
输入端小块电路板为电压电流检测及控制电路，焊接电流取样电阻，采样芯片和继电器。

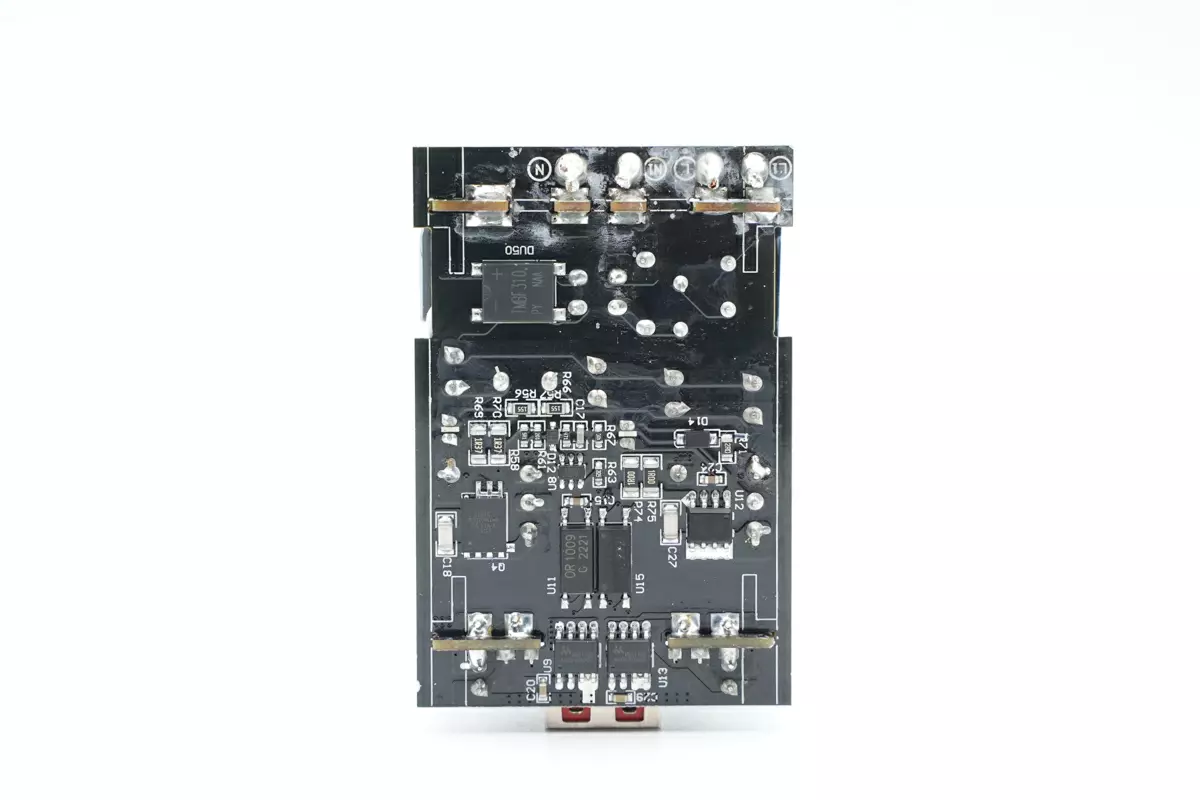

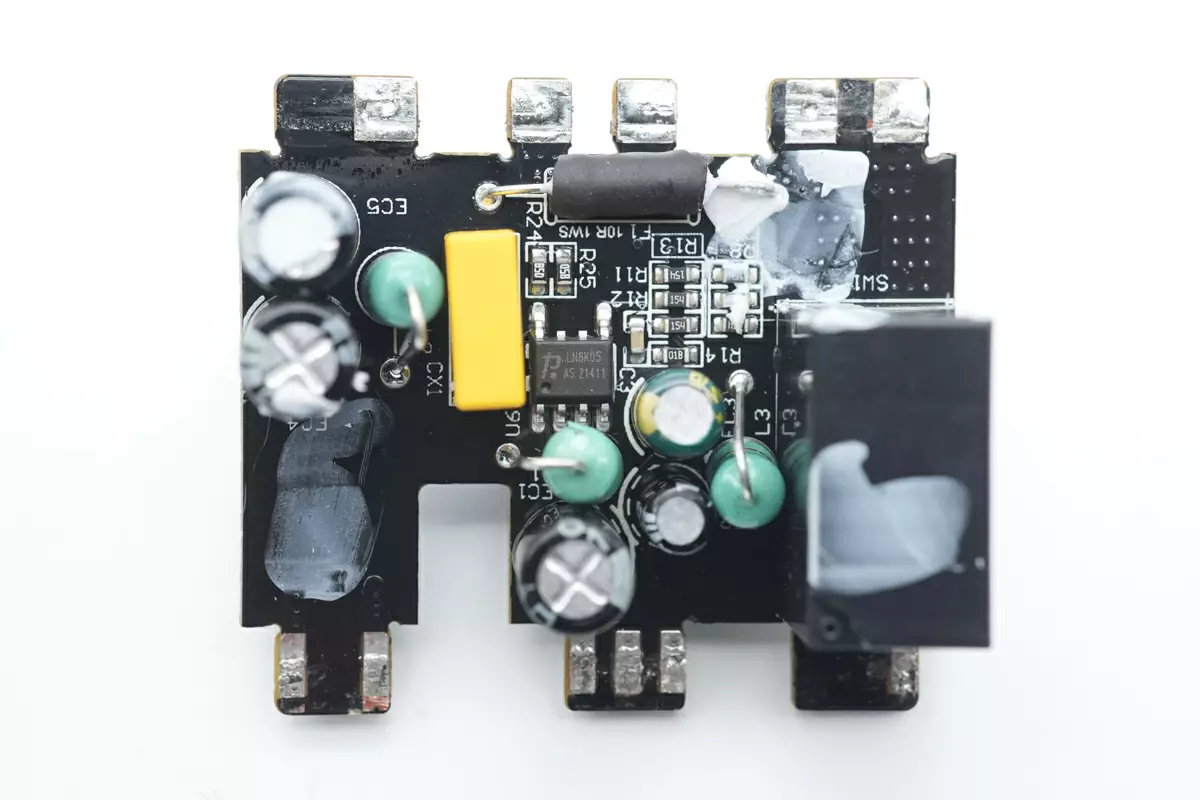

小板背面为非隔离降压开关电源和控制供电的继电器等元件。

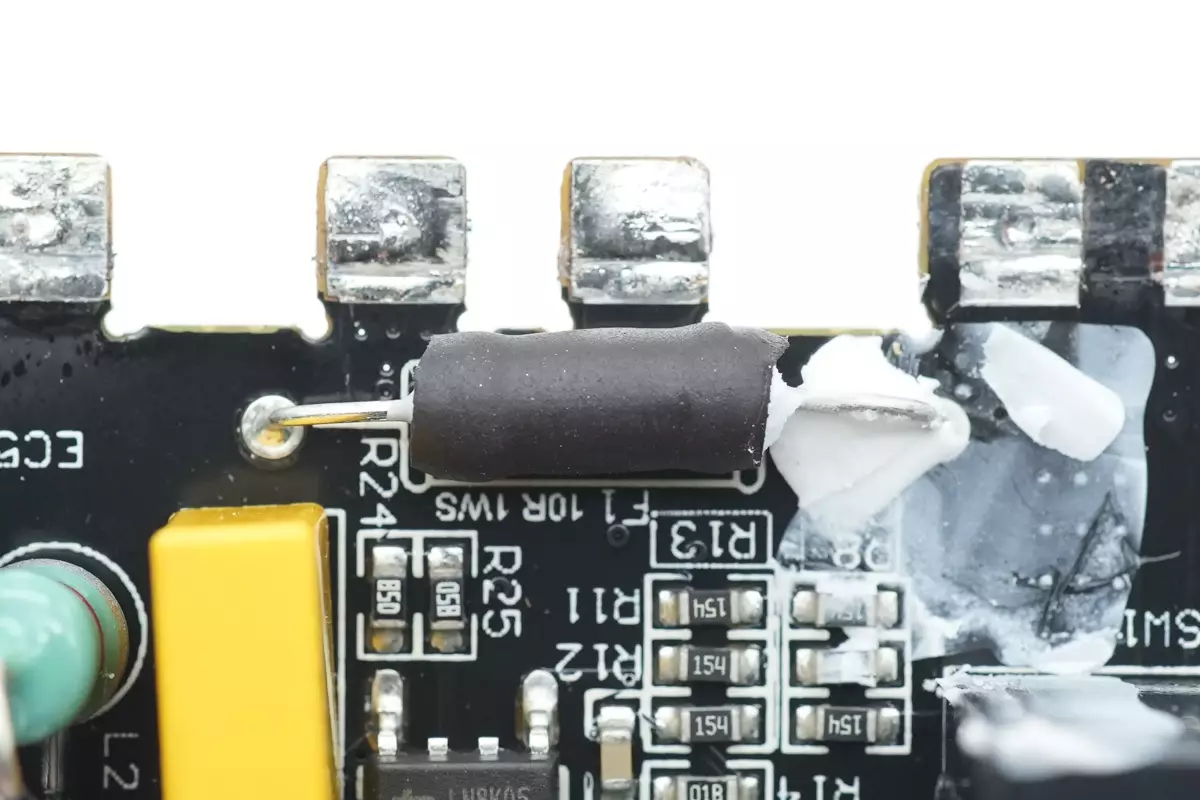

输入端保险电阻特写，规格为10Ω1W，用于输入过流保护，外套热缩管绝缘。

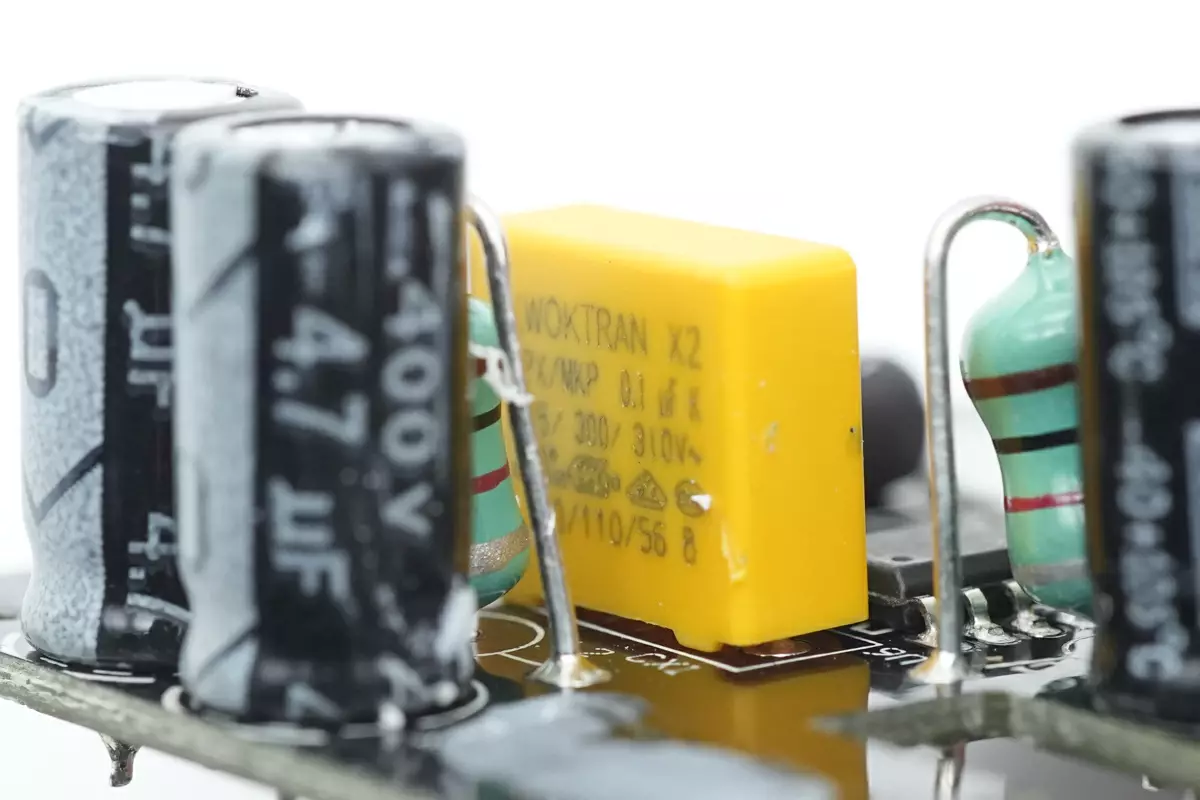

输入端安规X2电容来自KWOKTRAN国灿电子，容量为0.1μF。
输入端一颗整流桥来自PY平伟，型号ABSR10，规格为1A1000V。

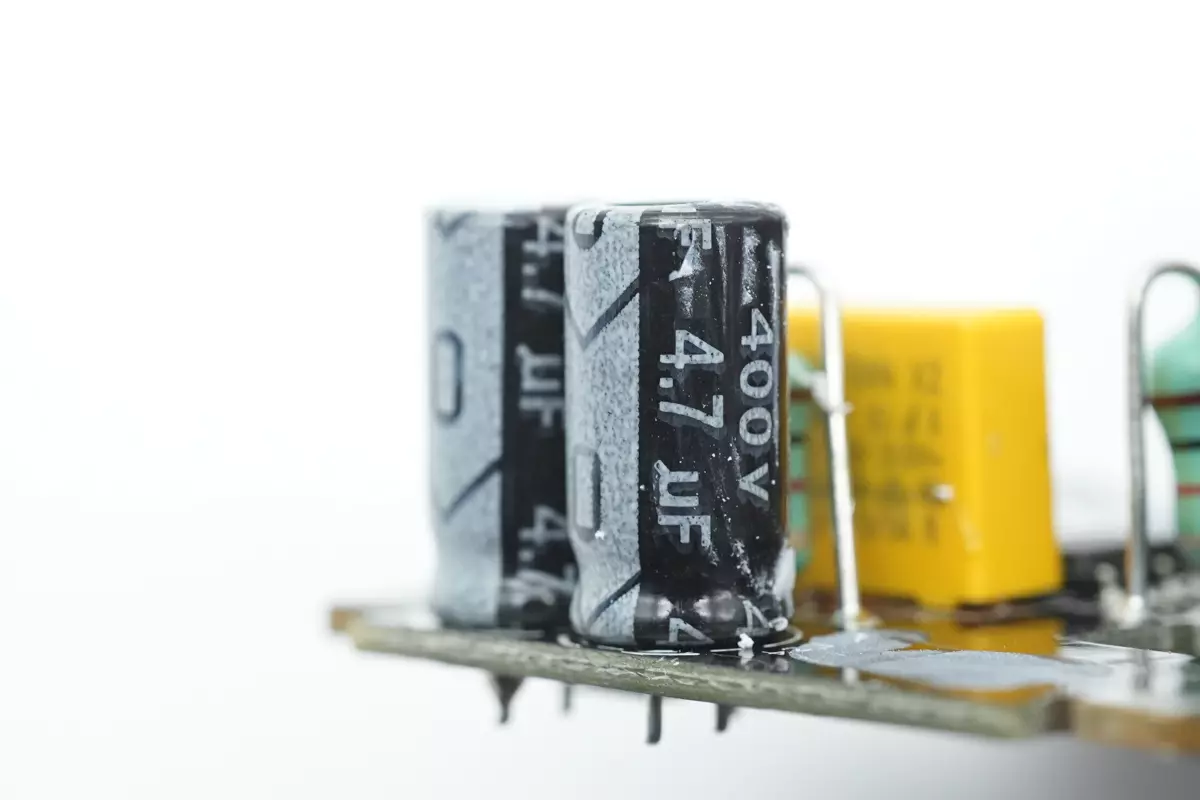

两颗输出滤波电容规格为400μF。

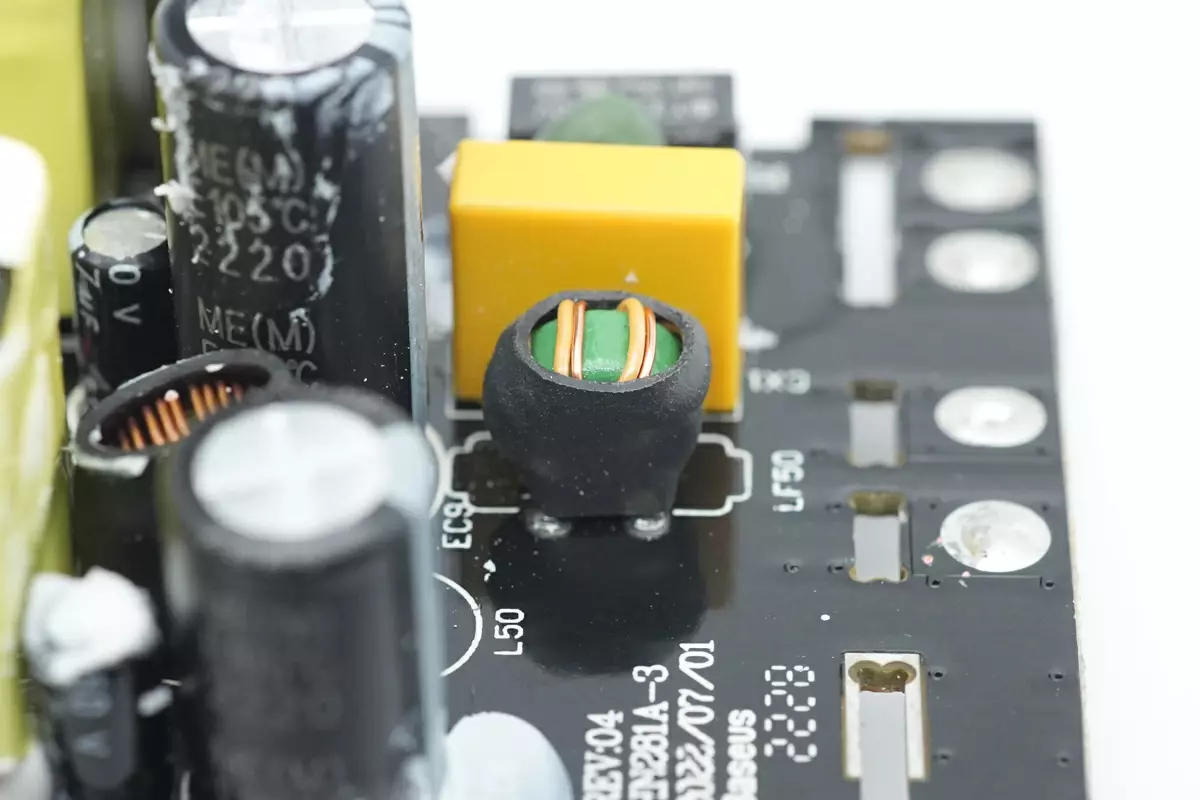

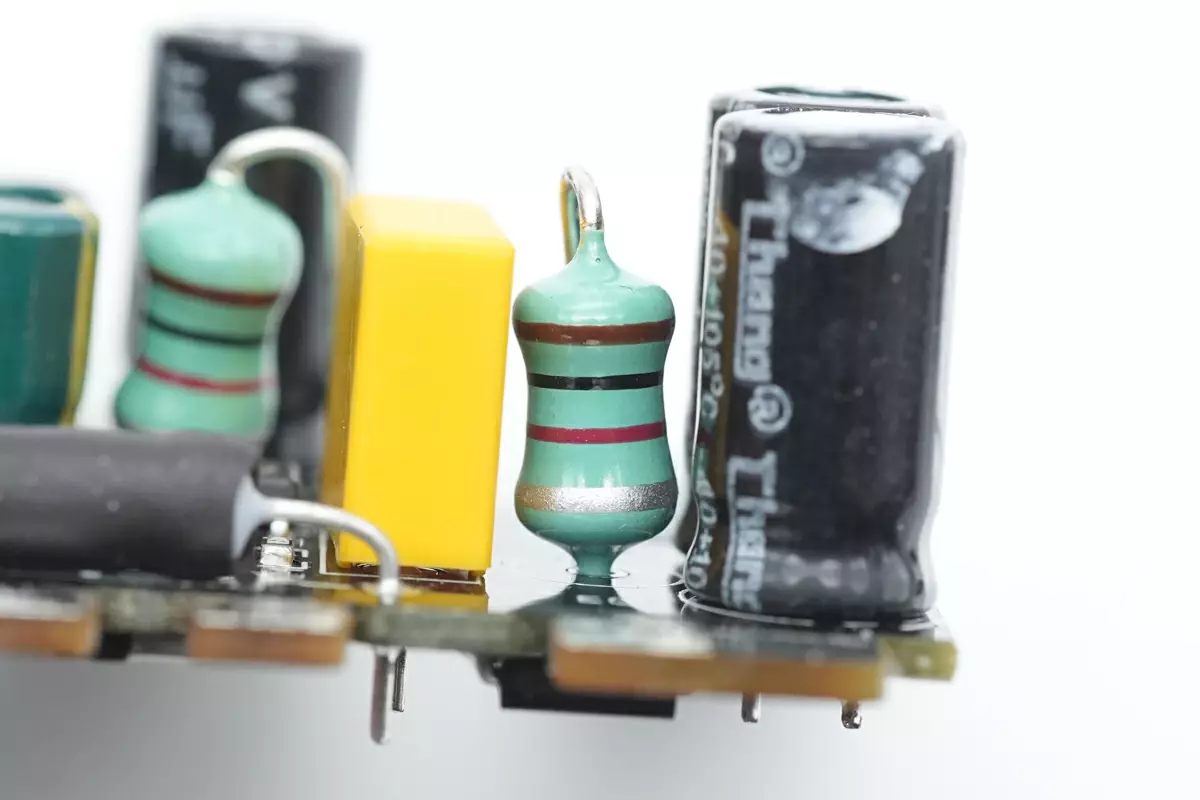

差模电感特写。
非隔离降压电路采用力生美LN8K05A非隔离降压转换器，内部集成750V耐压开关管，支持5V固定电压输出，输出电流可达150mA，外围元件精简。

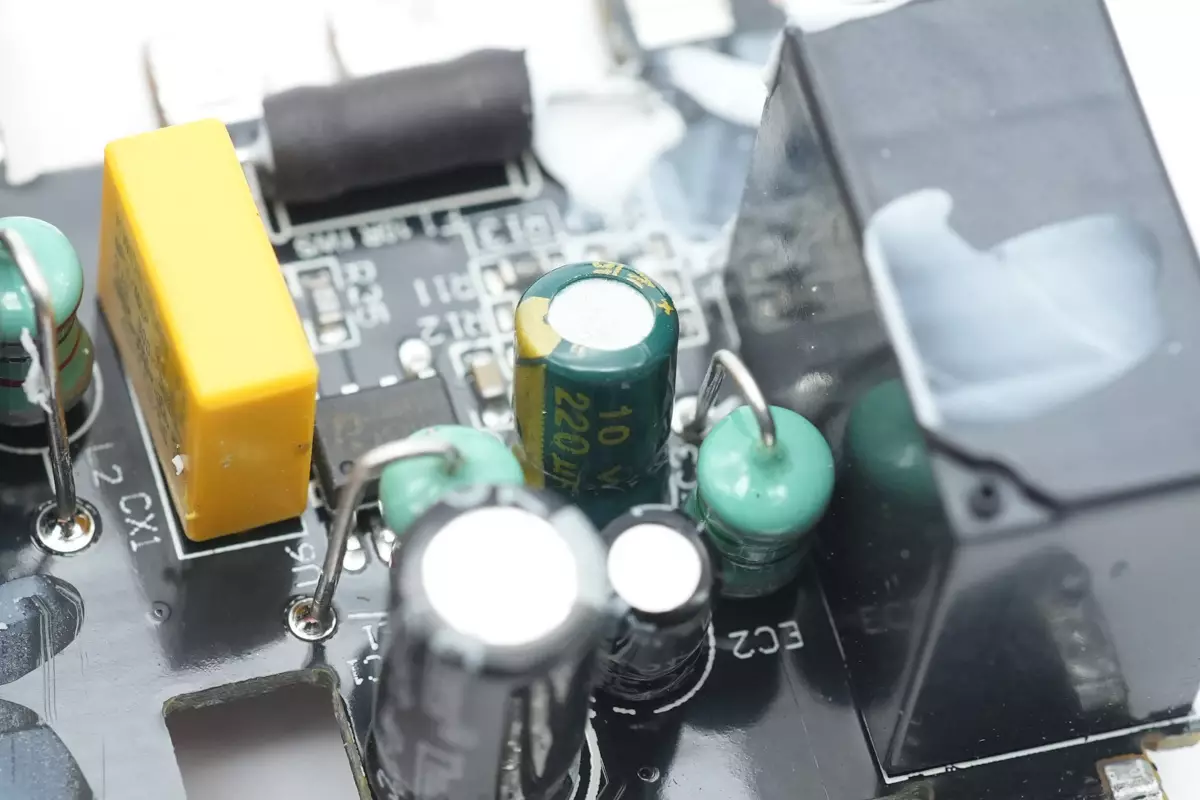

用于非隔离降压电路的输出滤波电容，规格为10V220μF。

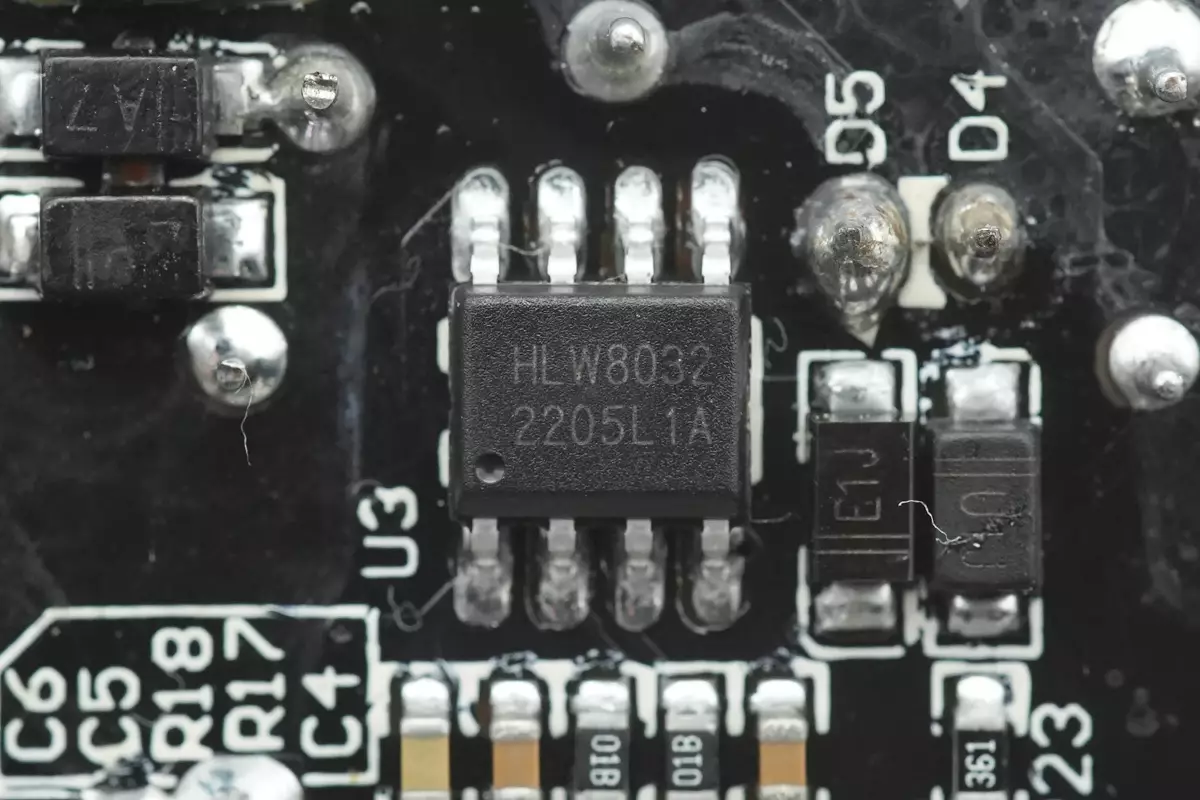

用于交流电压和输出电流计量的检测芯片，来自合力为，型号HLW8032，用于交流电压电流以及功率测量，配合单片机实现插座的过压过流保护功能，确保安全用电。

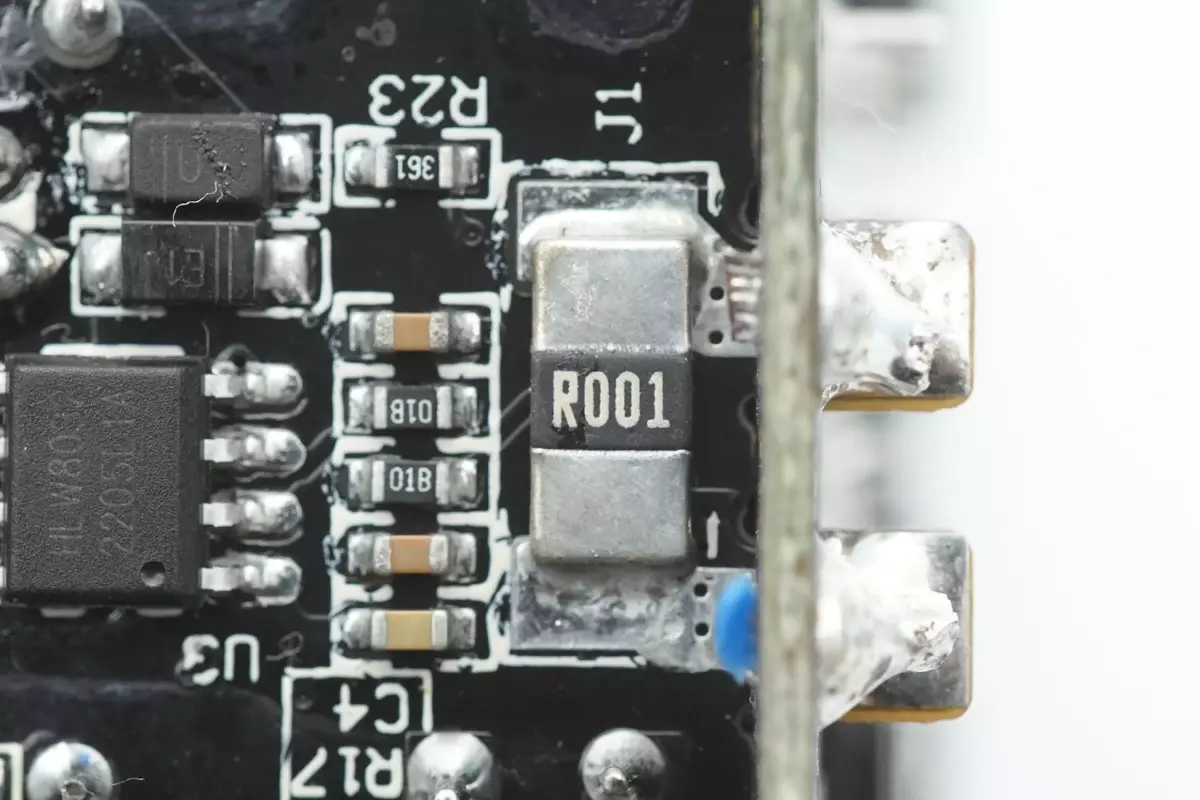

用于检测交流电流输出的1mΩ电流检测电阻，采用2512封装。

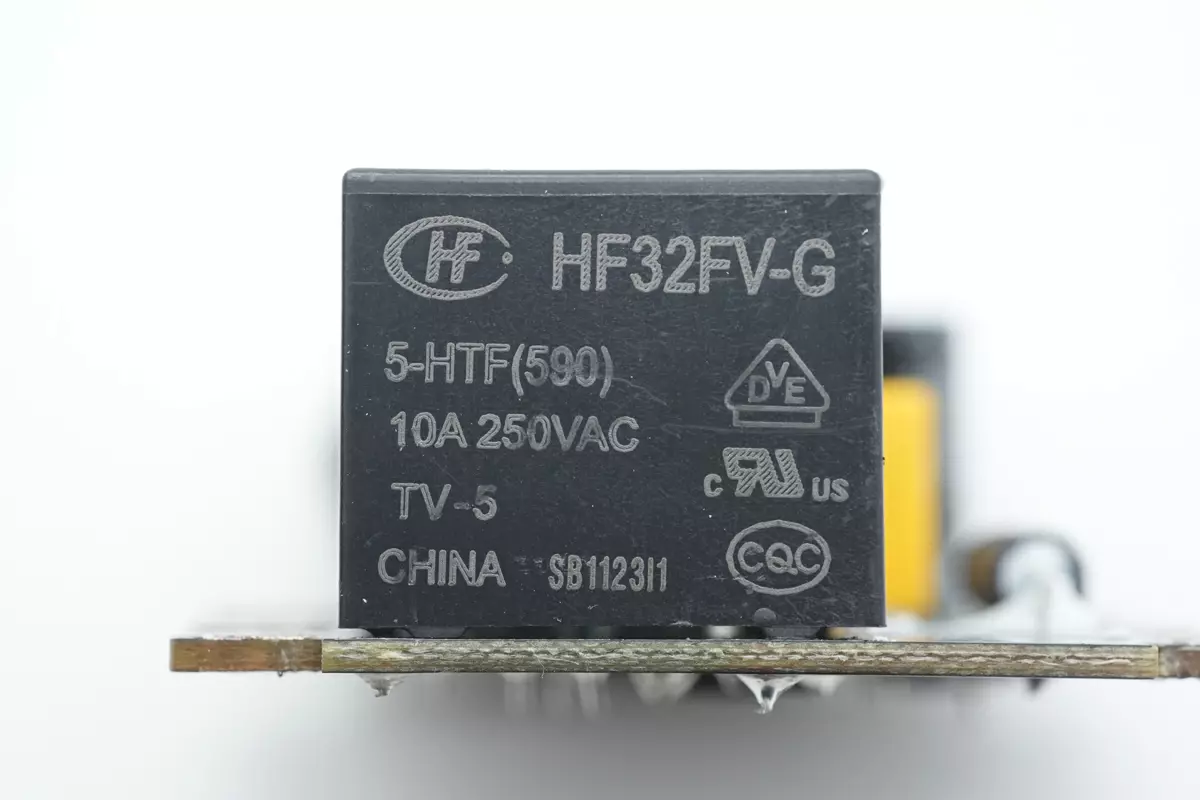

控制交流输出的继电器来自宏发，型号HF32FV-G，触点电流10A，线圈电压5V，用于控制插线板交流输出。

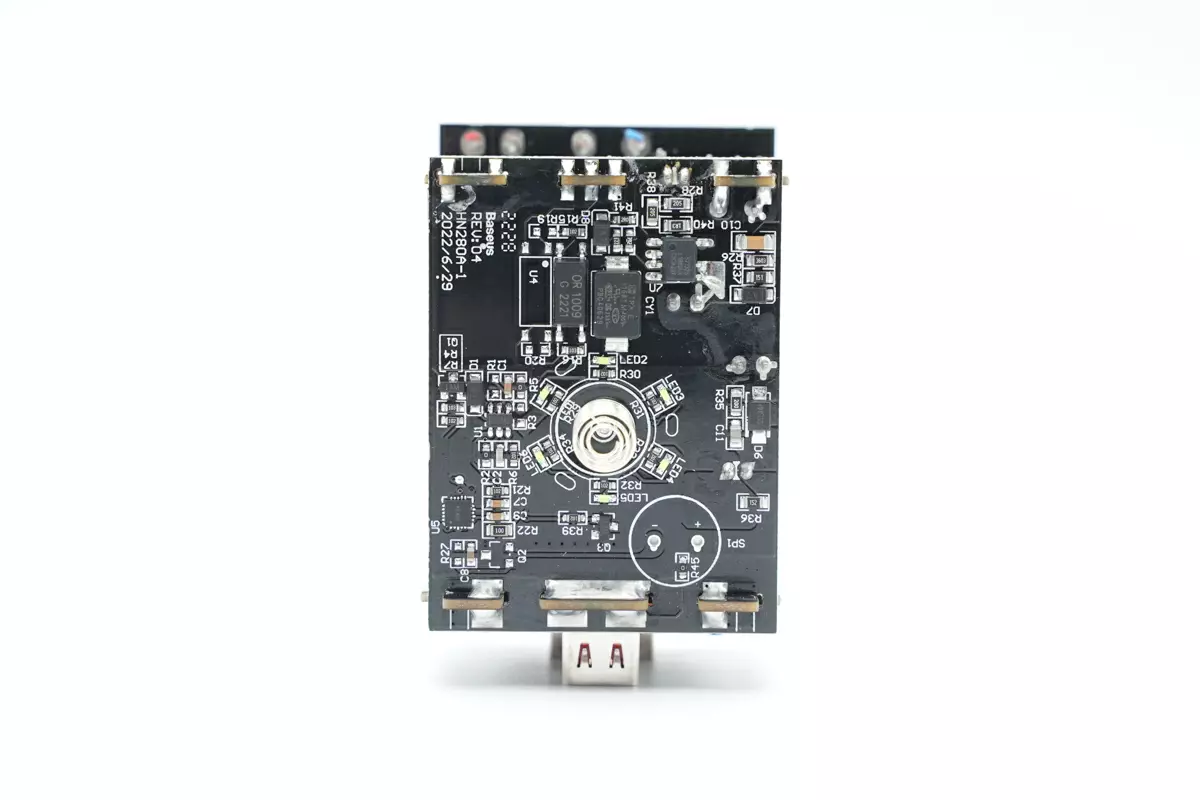

另外一路电源控制电路小板上焊接LED指示灯，开关电源以及控制单片机等，用于过压过流信号检测以及触摸控制功能。
小板背面焊接变压器，固态电容和一颗电解电容。固态电容套胶帽绝缘。
小板上降压芯片来自晶丰明源，型号S7132S，是一颗原边控制的开关电源芯片，采用SOP7封装。

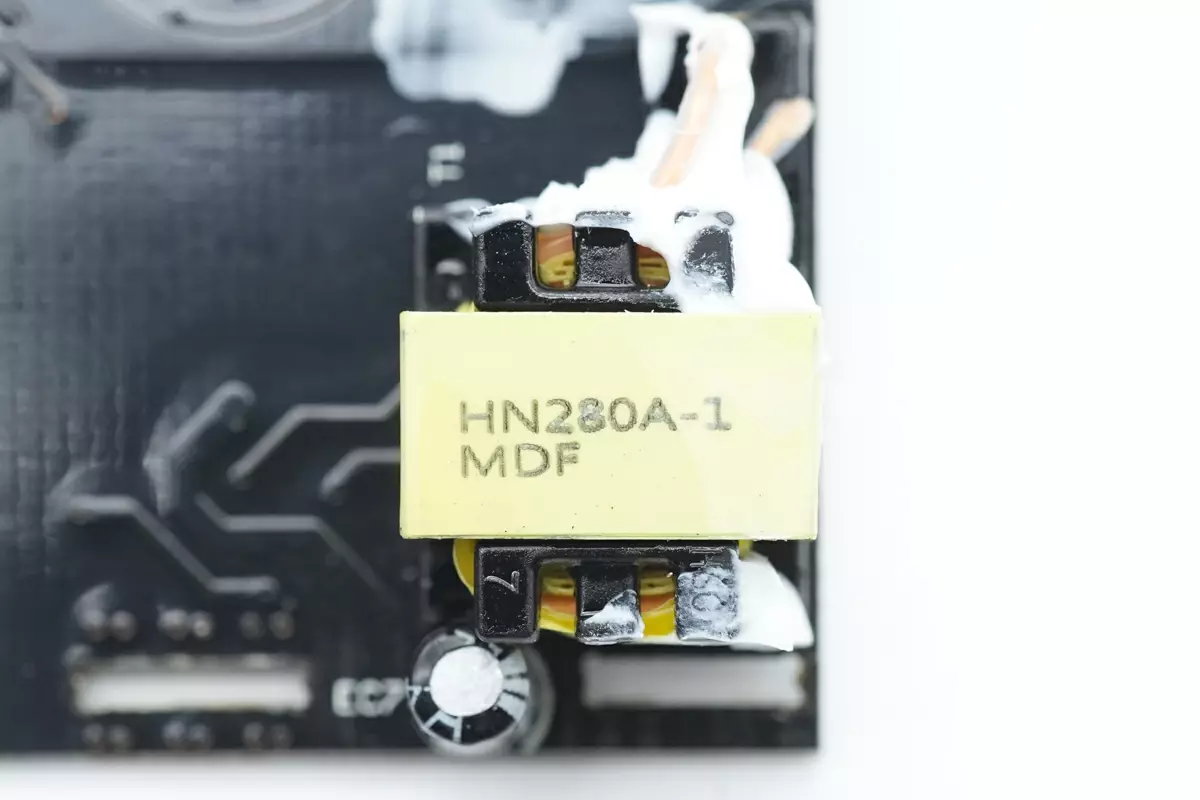

开关变压器特写，次级采用多层绝缘线绕制，并涂有白色胶水固定。

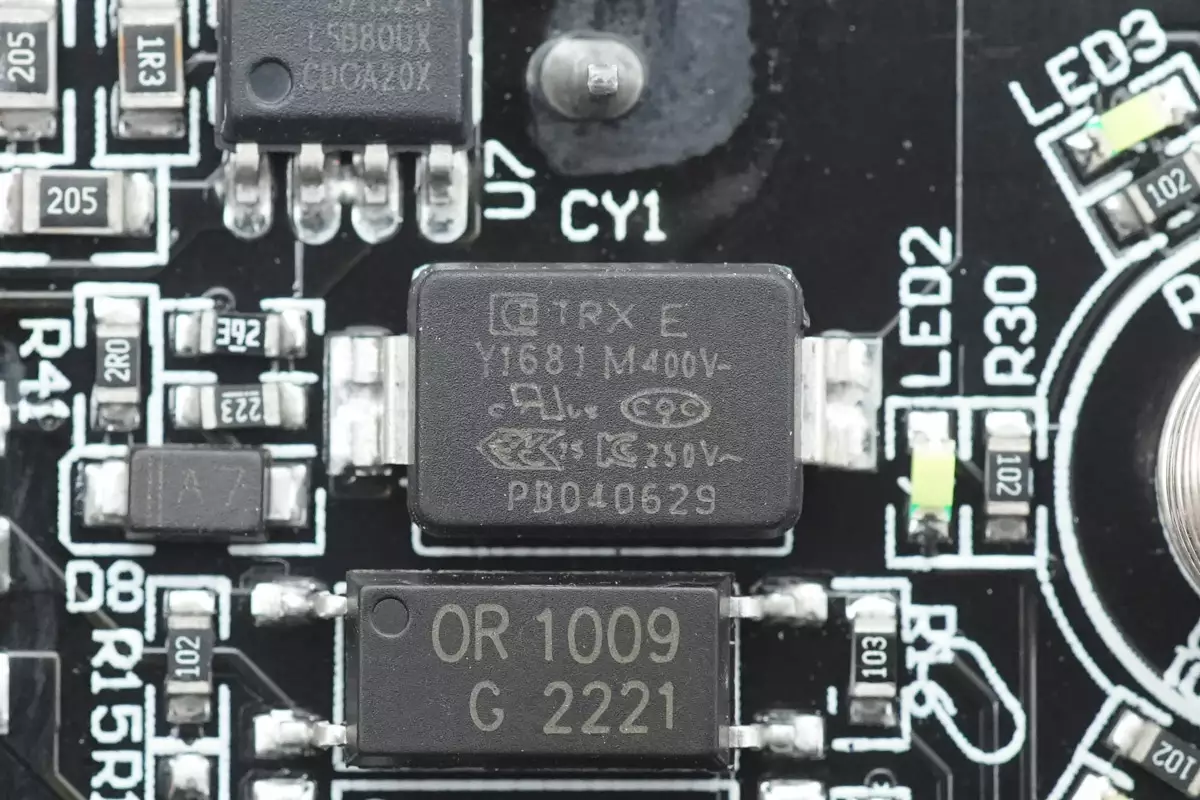

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1681M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

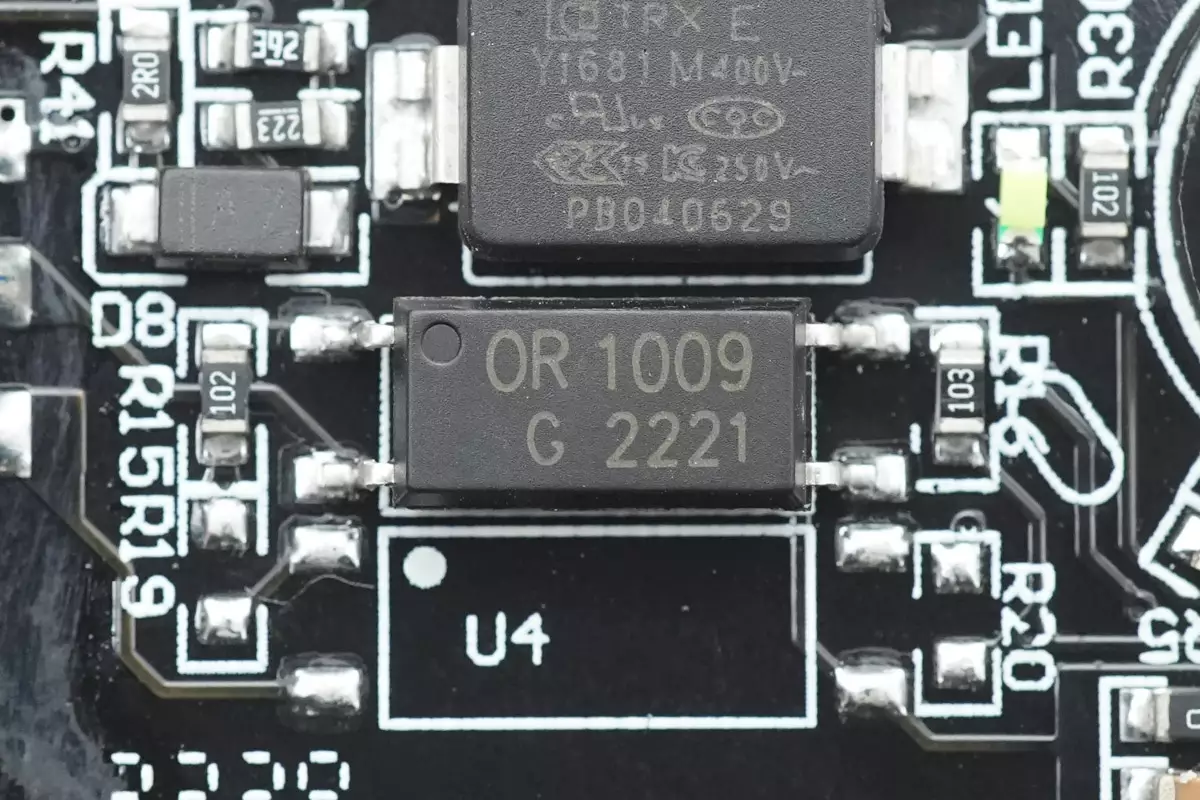

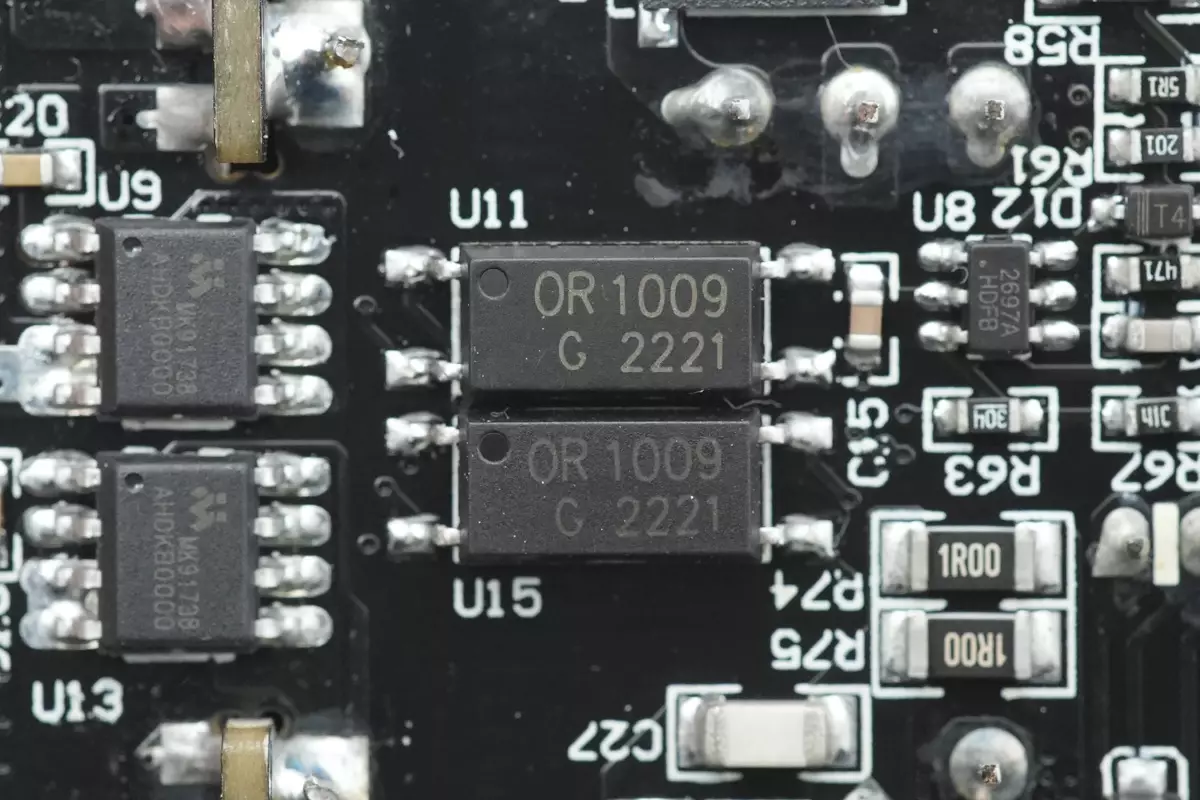

OR-1009光耦用于状态控制。

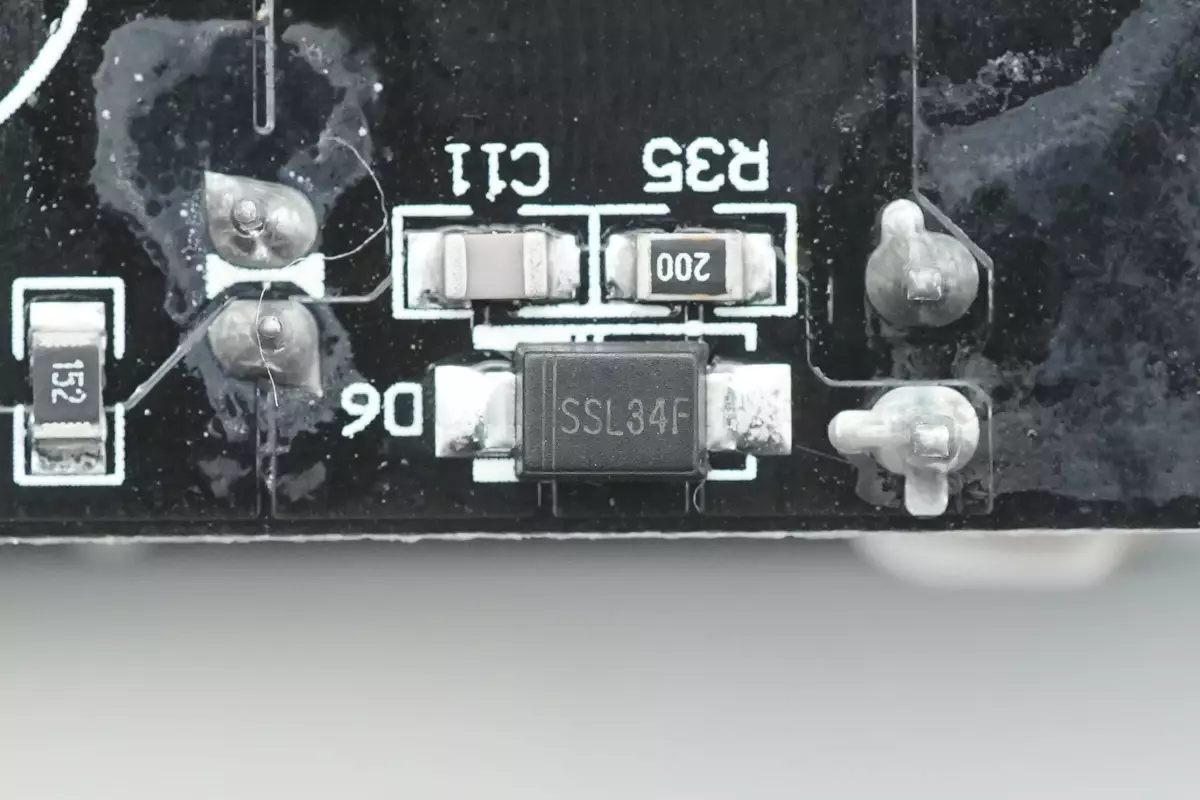

SSL34F二极管用于输出整流。
输出滤波固态电容来自云星，规格为330μ。

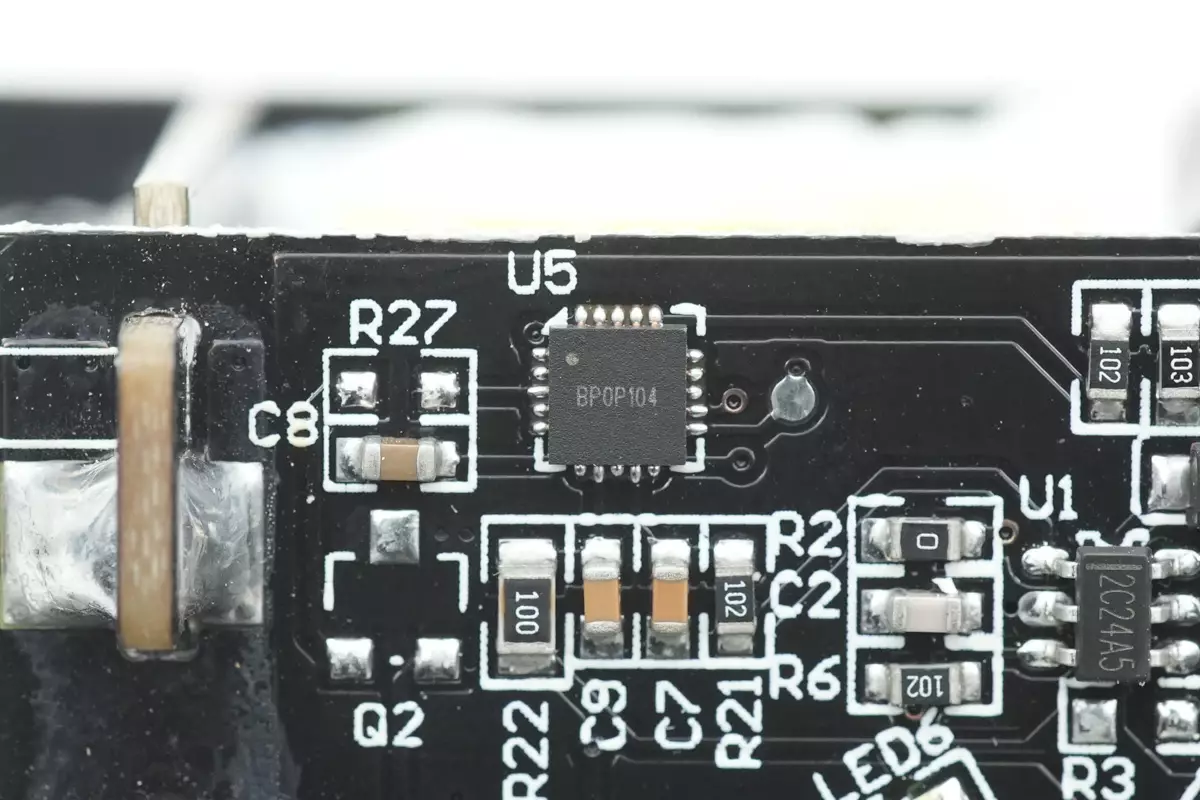

丝印BP0K104的MCU，用于过压过流保护功能检测。

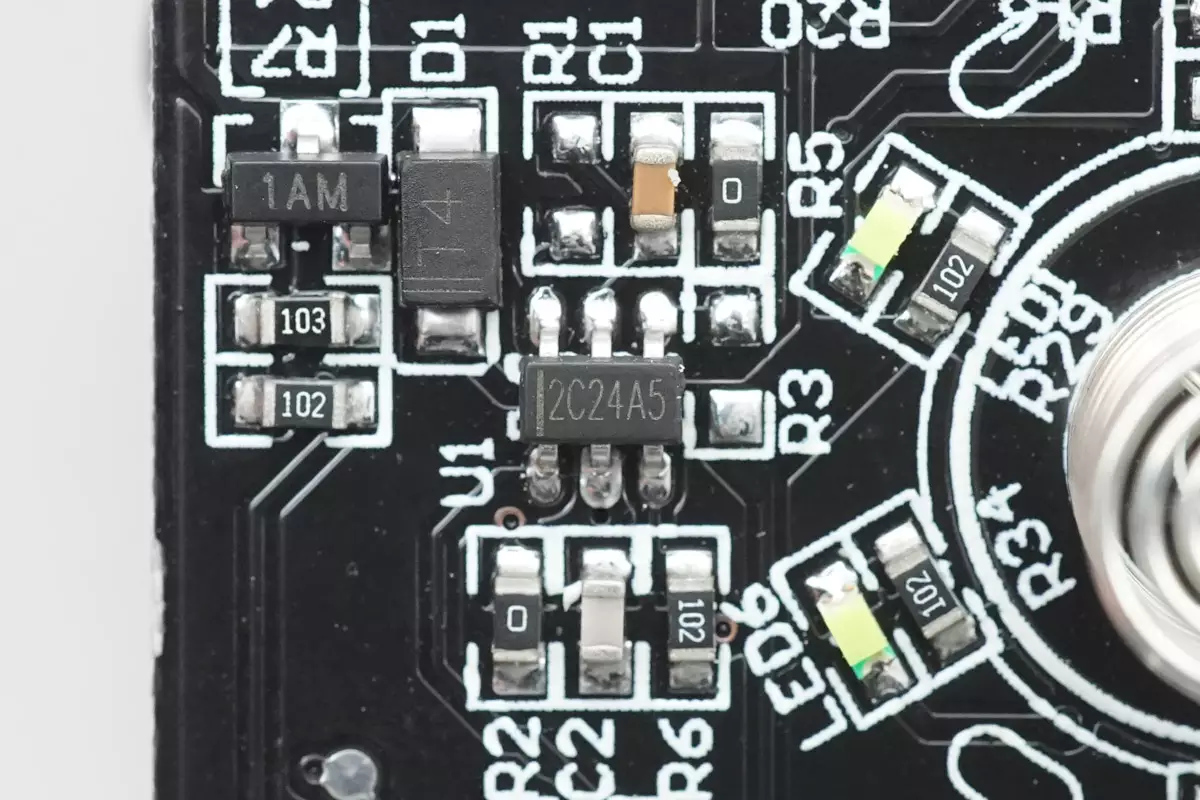

一颗触摸芯片丝印2C24A5，用于检测弹簧的触摸操作。

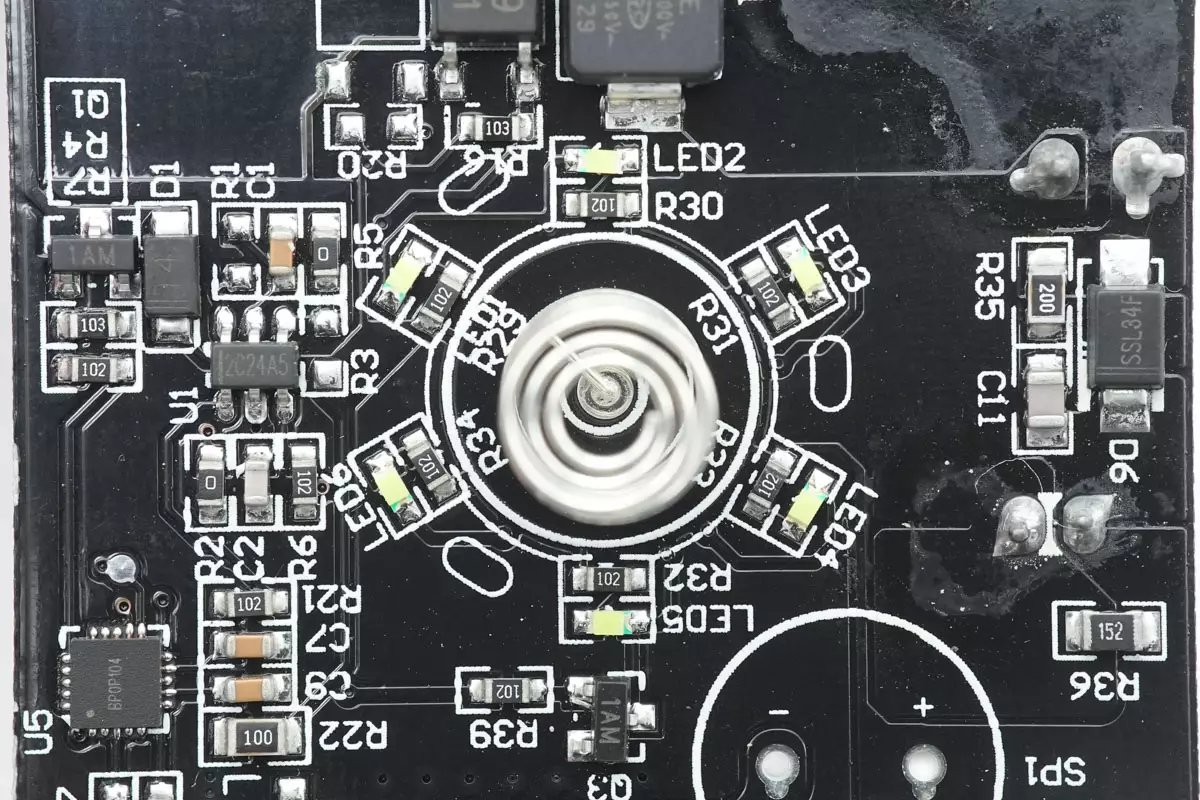

触摸弹簧边缘焊接六颗指示灯，用于通电状态指示。

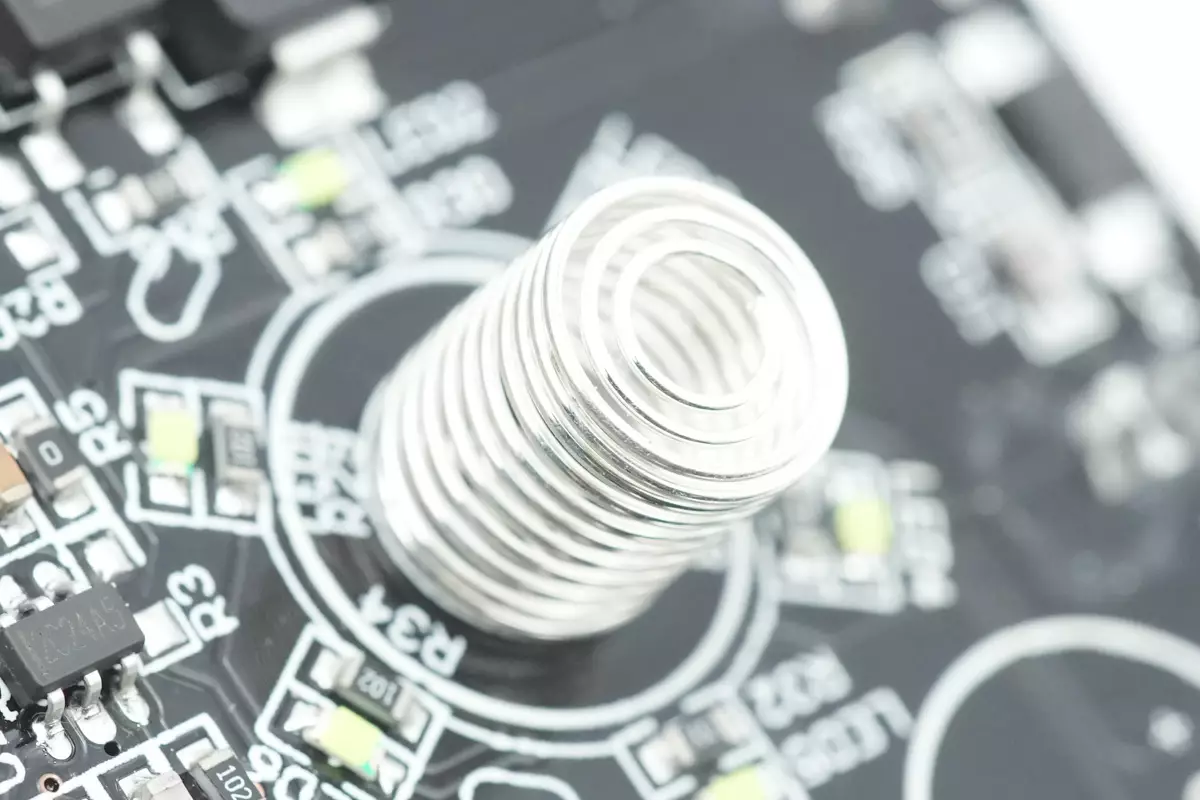

触摸弹簧特写。

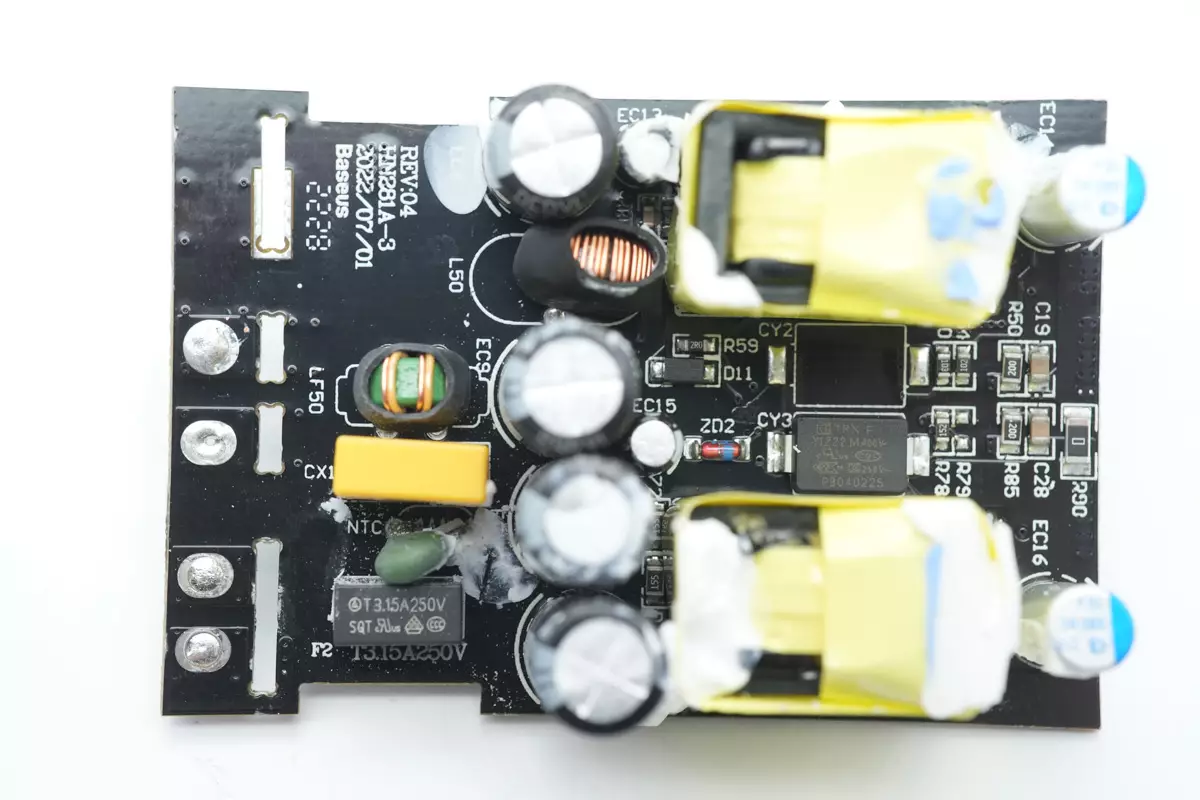

快充电源模块最左侧为输入保险丝，压敏电阻和安规X2电容，共模电感，右侧焊接高压滤波电容和差模电感，再右侧是两颗变压器和贴片Y电容，最右侧是两颗滤波固态电容。

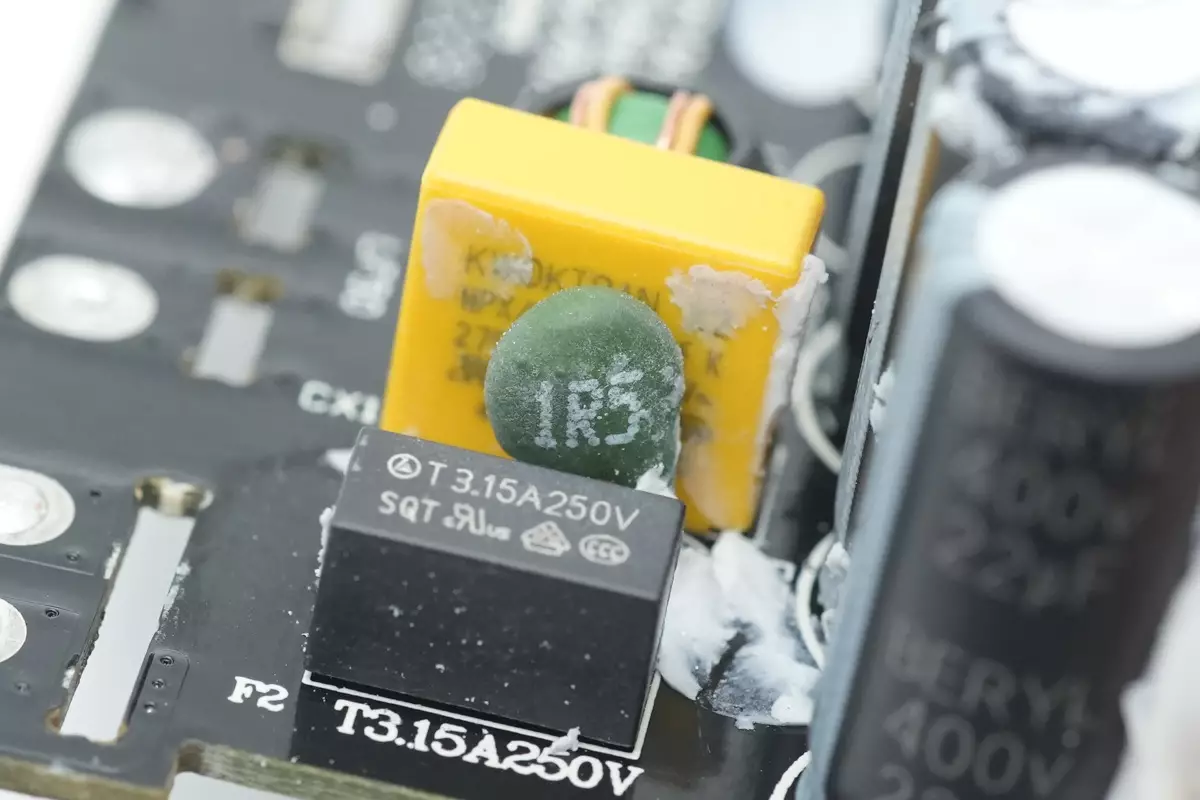

输入端延时保险丝规格为3.15A250V。
NTC热敏电阻丝印1R5，用于抑制快充模块接入电源的冲击电流。

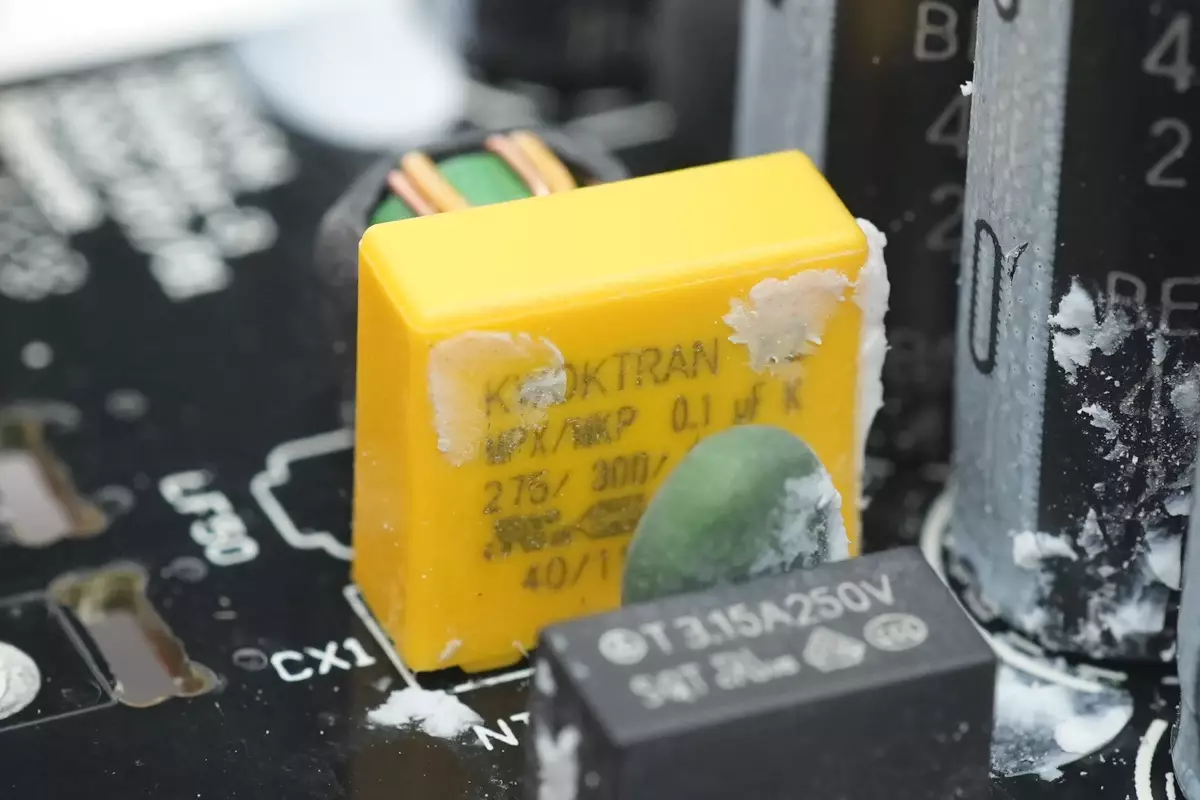

X2安规电容来自KWOKTRAN国灿电子，容量为0.1μF。
共模电感采用绝缘线和漆包线绕制，外套热缩管绝缘。
整流桥来自平伟，型号TMBF310，规格为3A1000V。

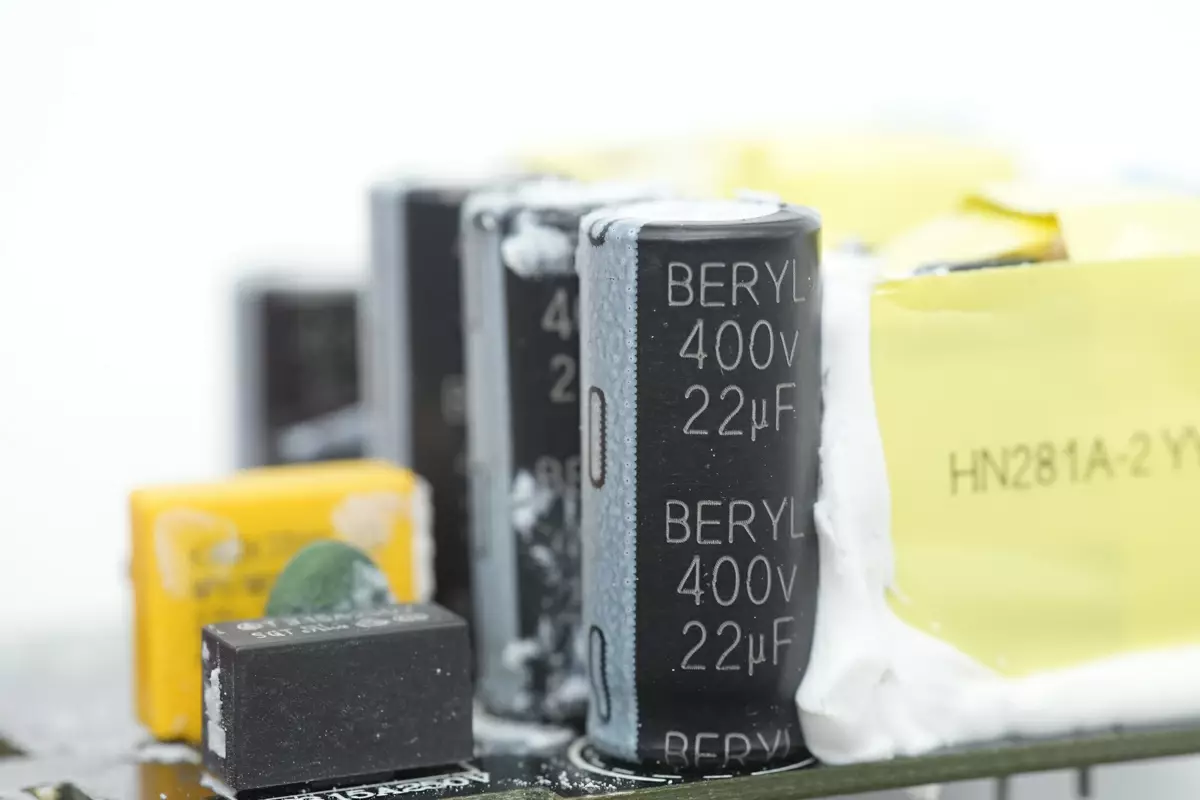

四颗高压滤波电容来自绿宝石，其中三颗规格为400V22μF。

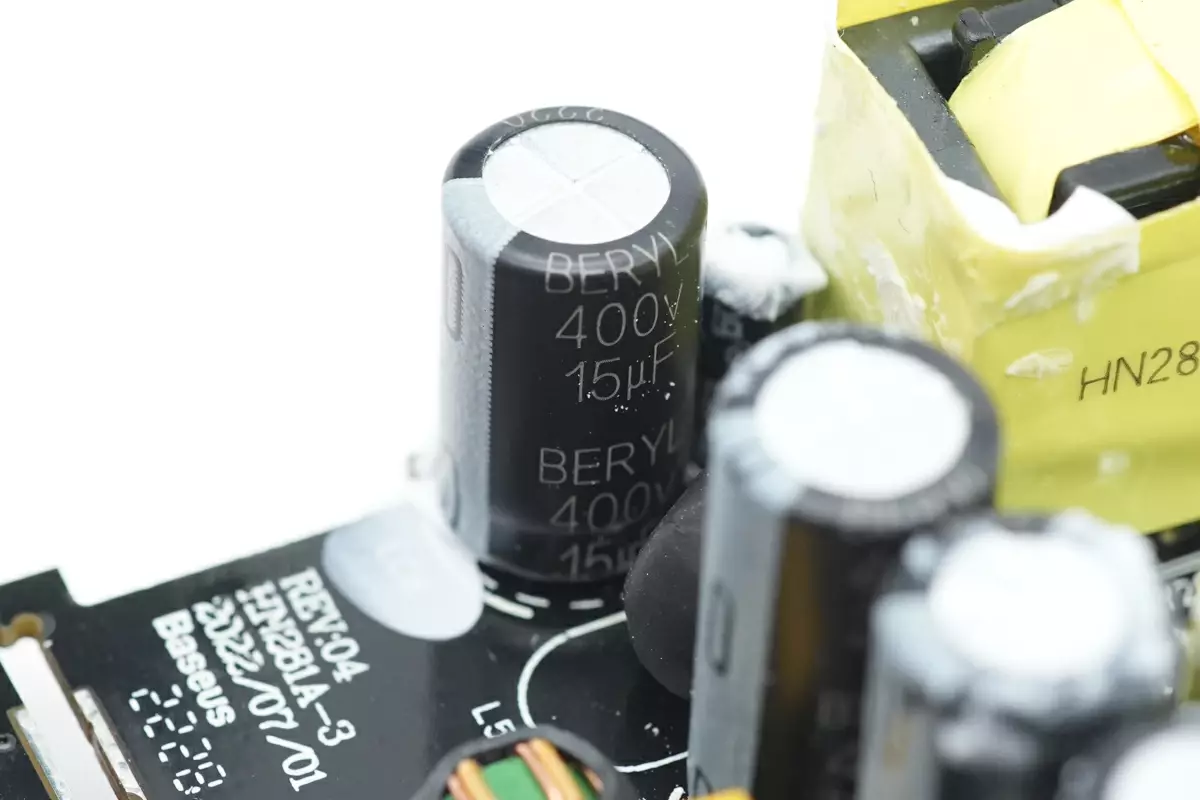

另外一颗规格为400V15μF，总滤波电容容量为81μF。

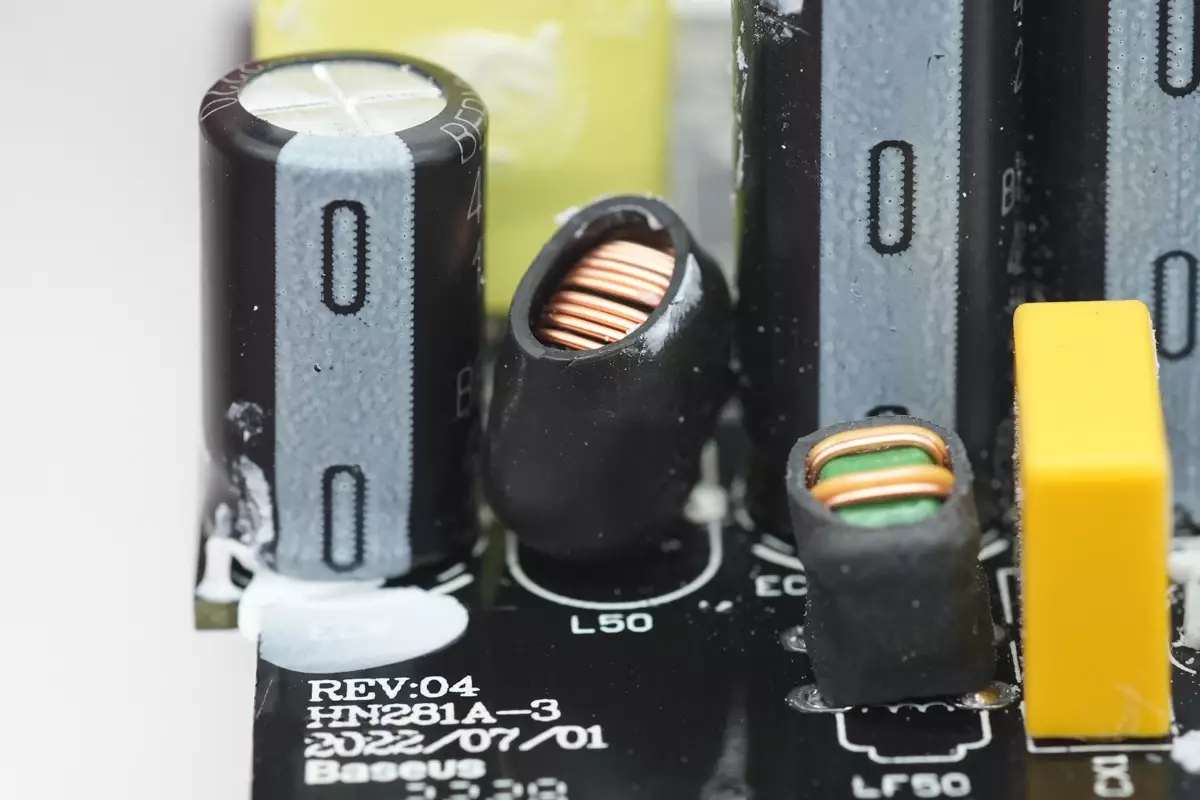

差模电感采用磁环绕制，外套热缩管绝缘。

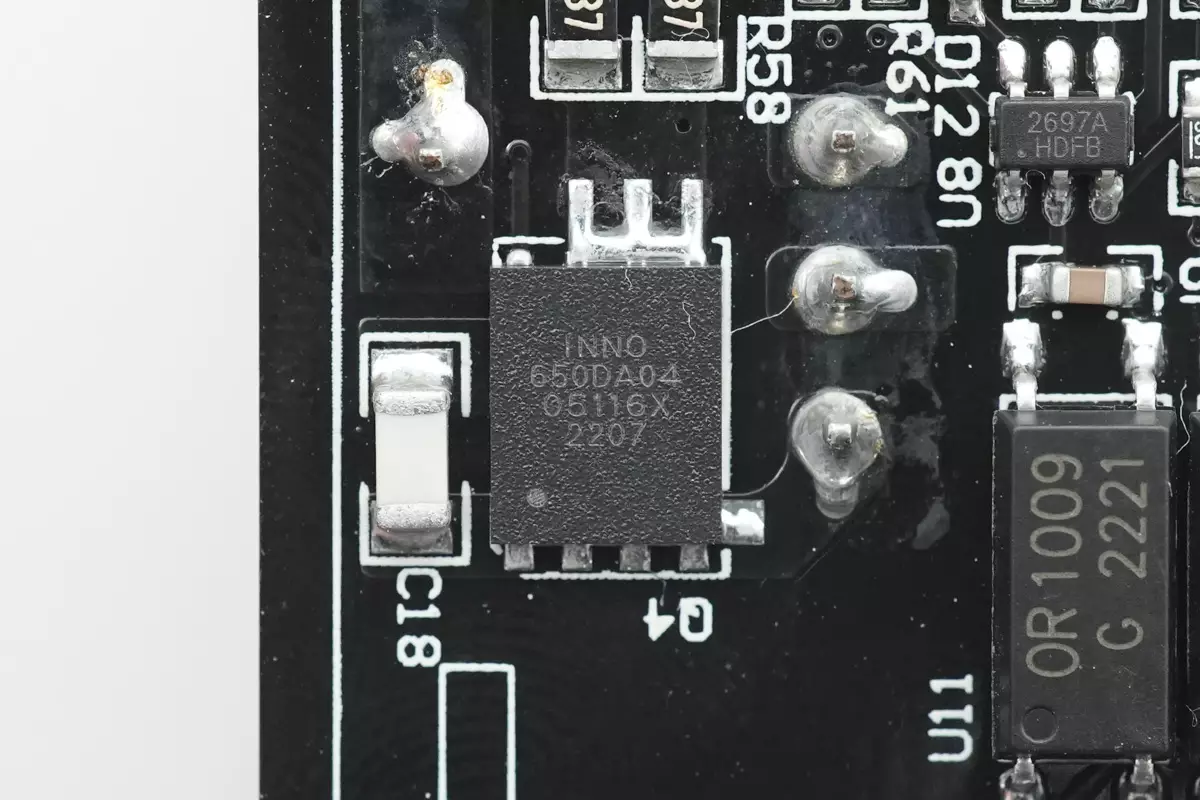

氮化镓功率芯片采用英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低损耗、快速主动散热等特点，同时采用DFN5*6封装，实现小体积、高效率的充电器设计。

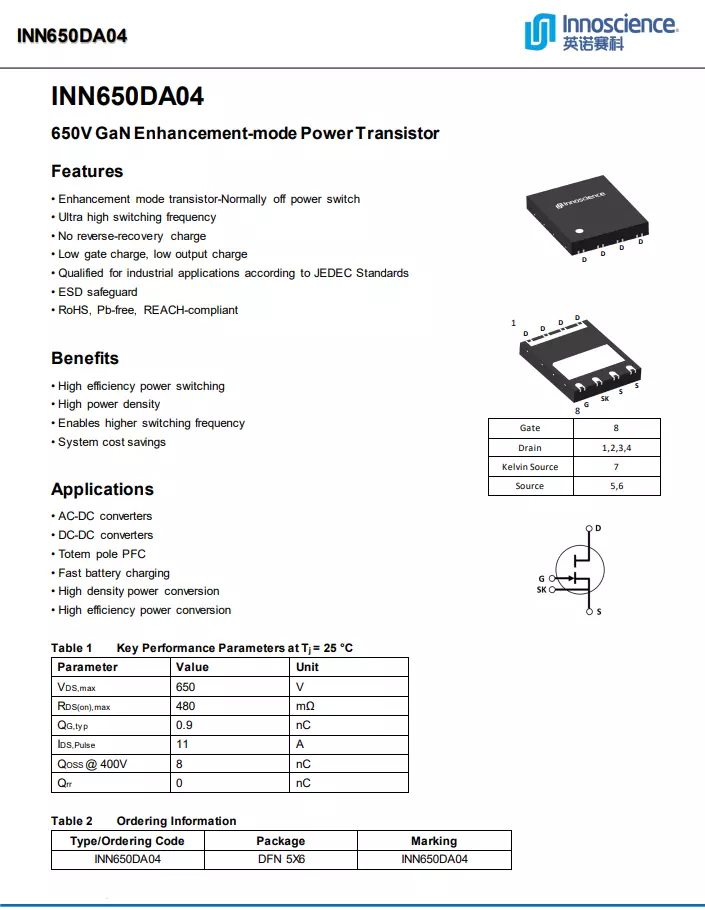

英诺赛科INN650DA04资料信息。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W1A1C氮化镓快充等数十款30W快充产品采用，芯片质量获得市场认可。

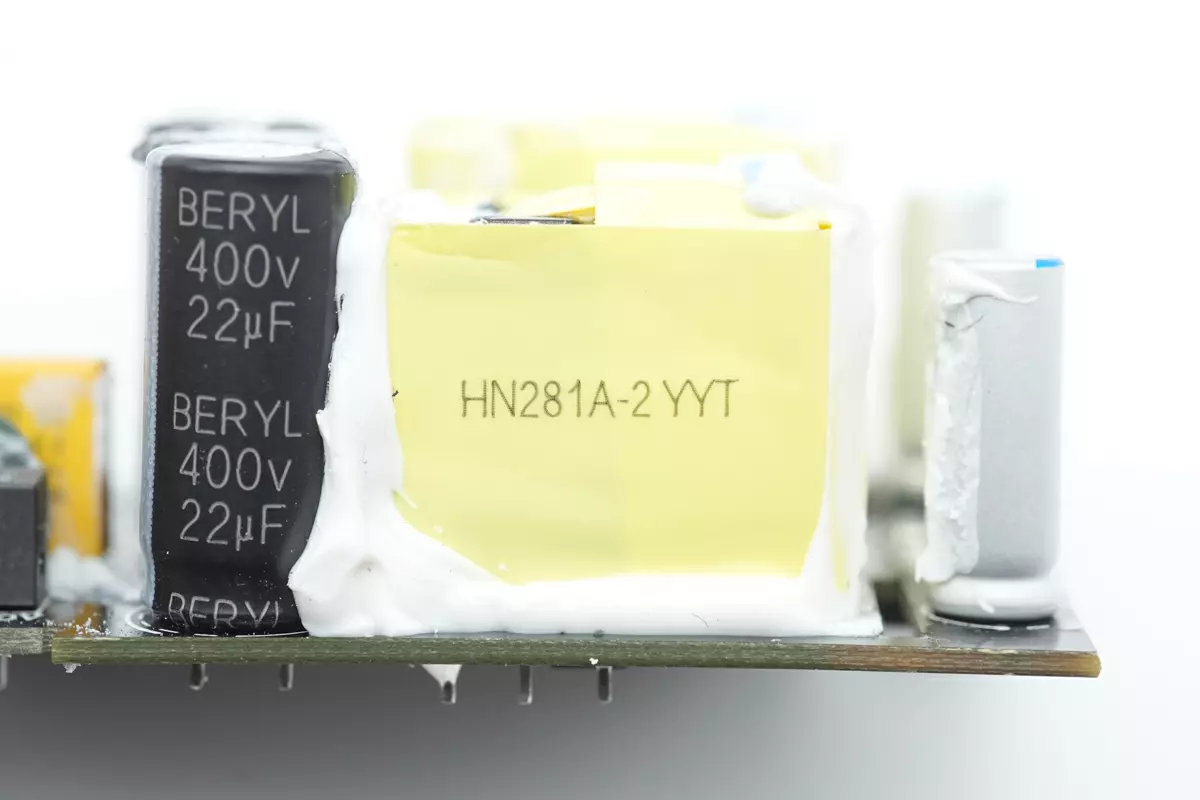

开关变压器特写，印字HN281A-YYT。
另外一个变压器为相同的设计。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

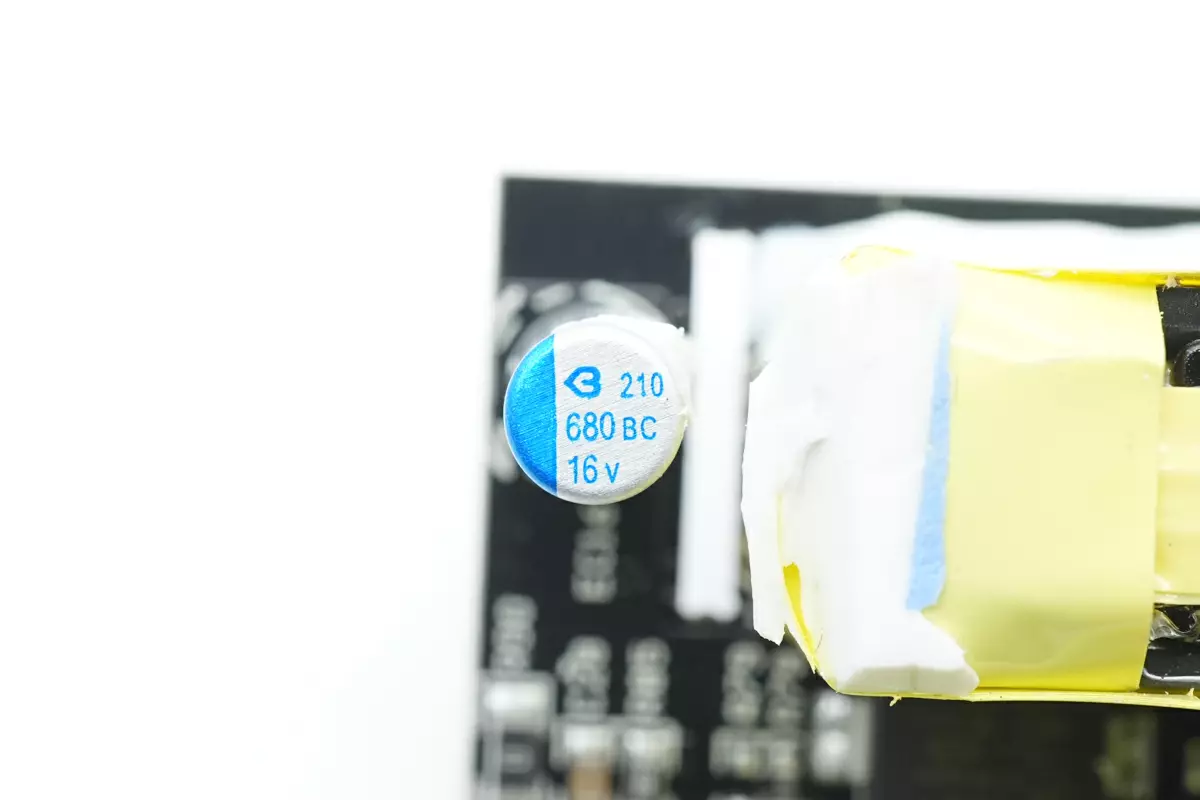

对应两路输出的滤波电容来自绿宝石，BC系列固态电容，规格为680μF16V。
另外一路规格相同。

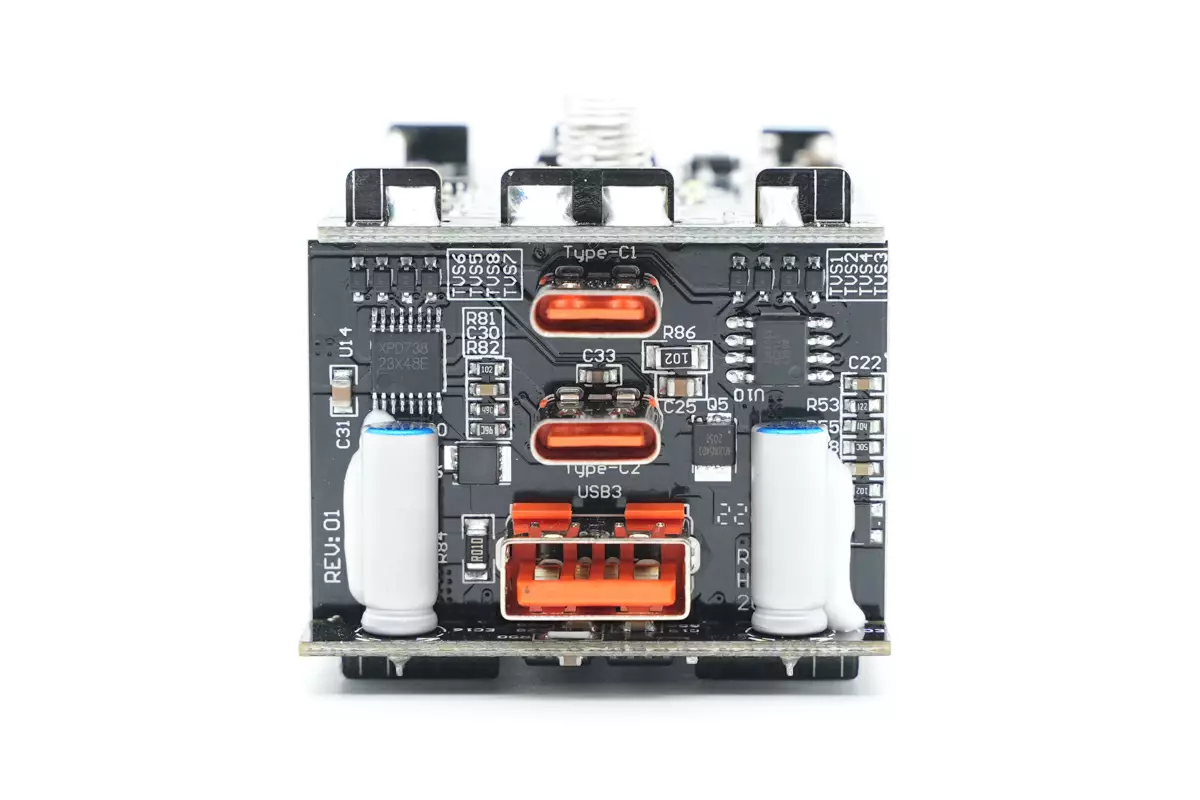

输出侧小板焊接两颗协议芯片，两个USB-C母座和一个USB-A母座，以及对应的VBUS开关管。

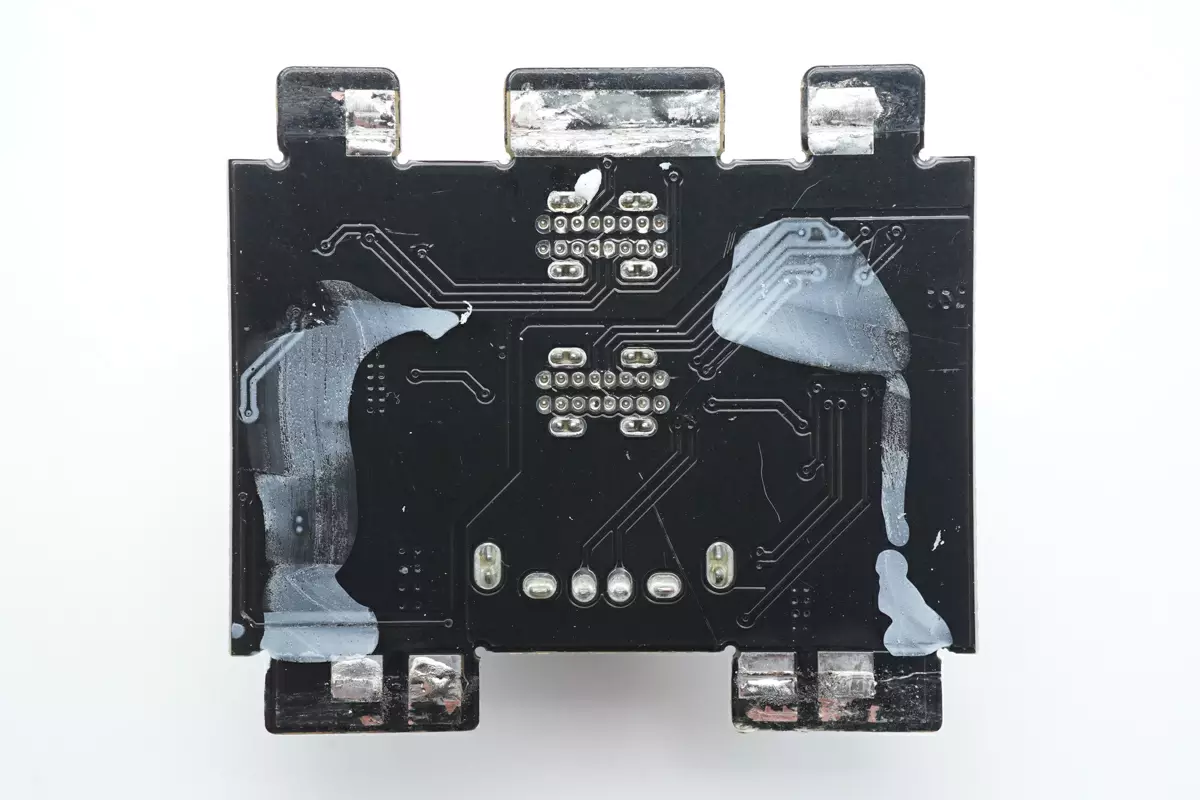

USB-C母座和USB-A母座均为过孔焊接固定，牢固耐用。

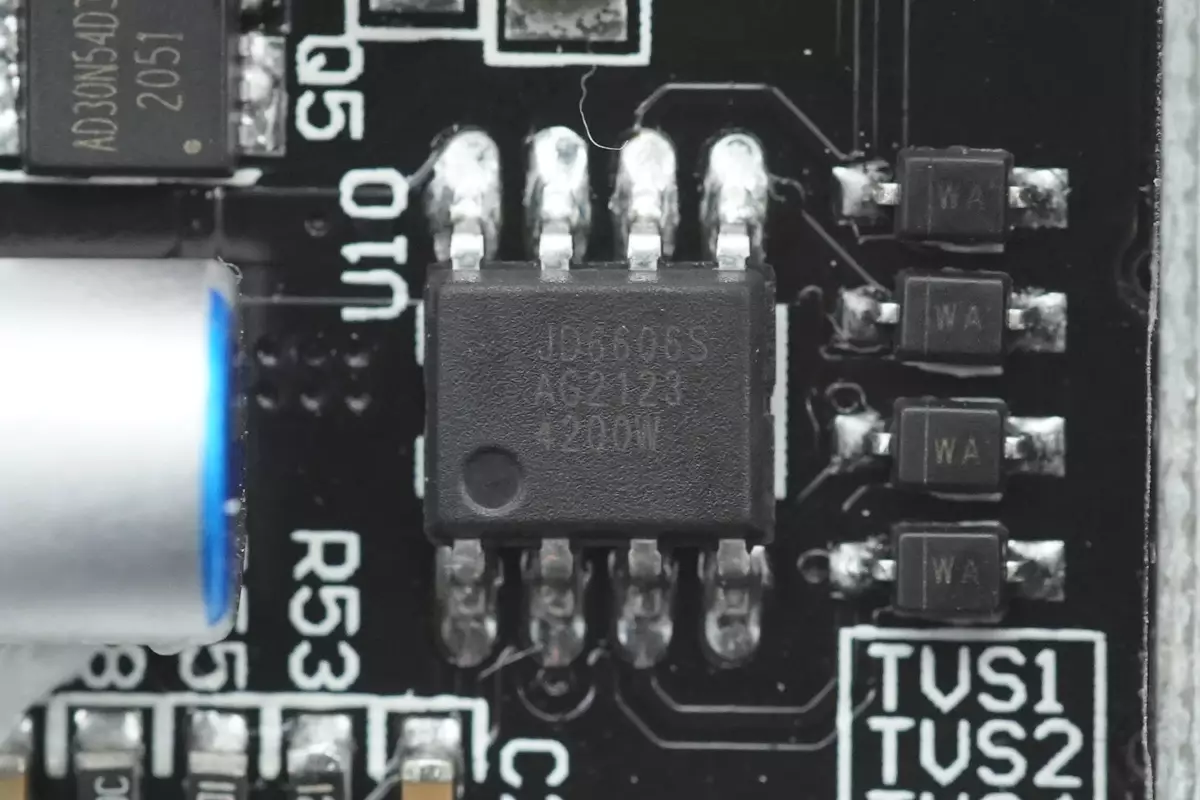

USBPD协议芯片采用天德钰JD6606S。通过了认证TID：3768。这是一颗高性能和高兼容性的快充协议芯片，采用SOP-8封装，支持快充之外，还包括支持QC3+、、、AFC、FCP、SCP以及等主流的充电协议。

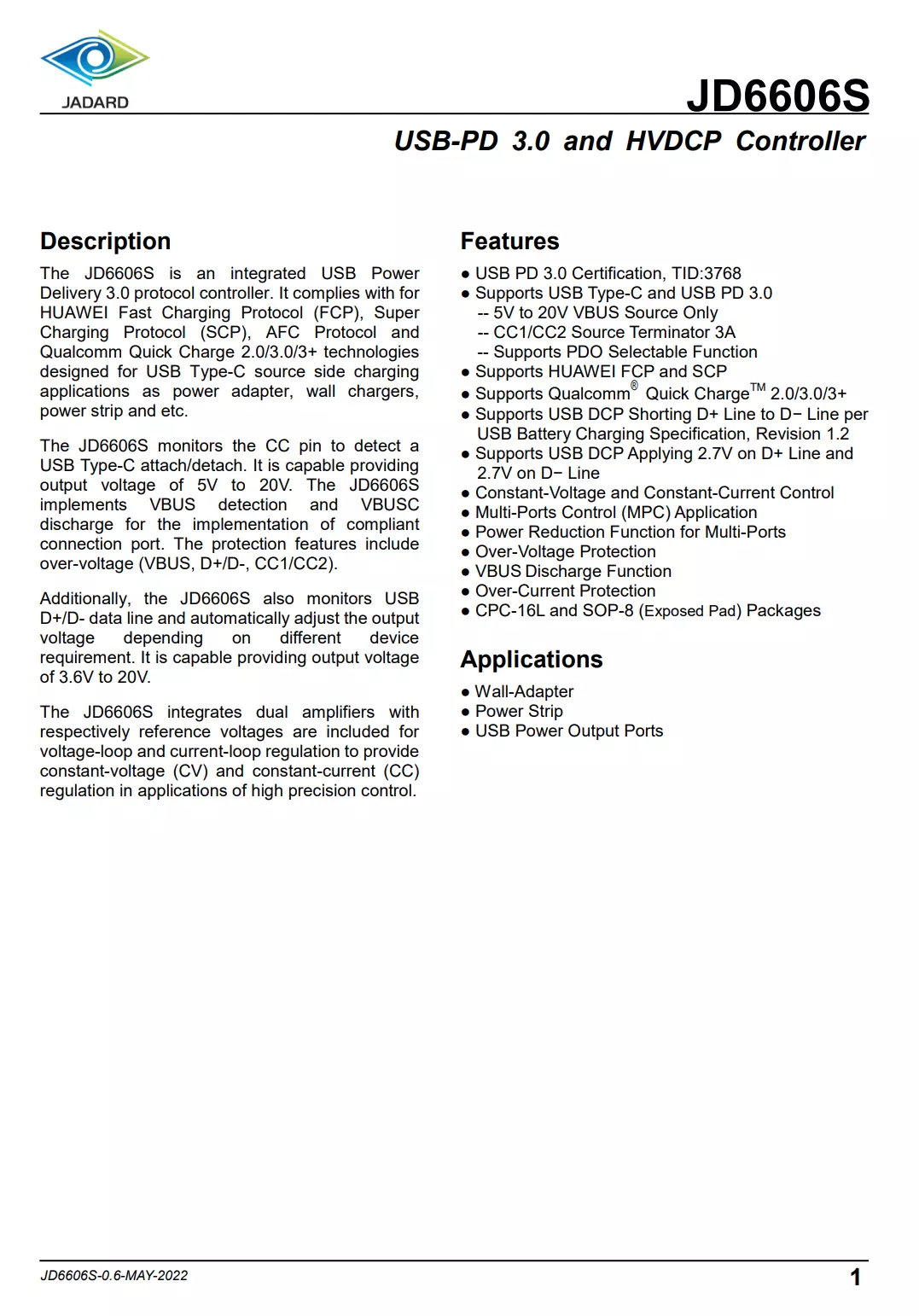

天德钰JD6606S详细资料。
充电头网拆解了解到，天德钰快充芯片可广泛应用于充电器、车充、移动电源、储能电源等领域，并被小米、紫米、MOMAX、公牛、安克、绿联、倍思、品胜、黑鲨、飞利浦、松下等知名品牌的数十款产品采用。
另一路协议芯片来自云矽半导体，型号XPD738，用于USB-C和USB-A双口控制。XPD738通过了认证（TID：3479），支持/3.0、PPS、/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1C1A双端口充电设备上。
XPD738支持任意单口快充双口输出5V，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充。

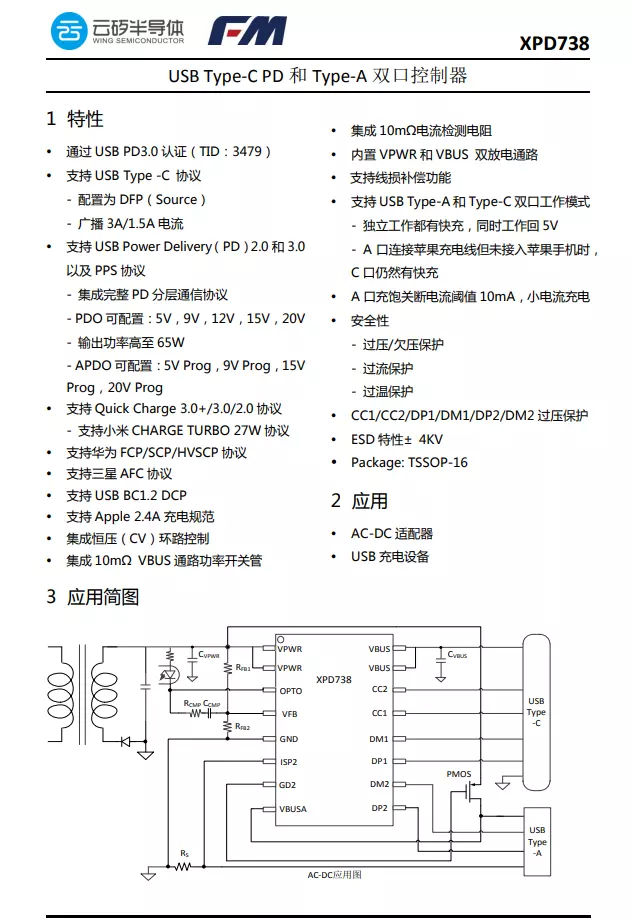

云矽半导体XPD738资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W1A1C快充插座、傲基20WPD快充充电器、倍思20W迷你PD快充、海陆通20WPD快充、傲基1A1C32W快充、奥睿科20WUSBPD快充、乐奇领先20WPD快充等多个品牌的数十款产品采用，抓住20WPD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

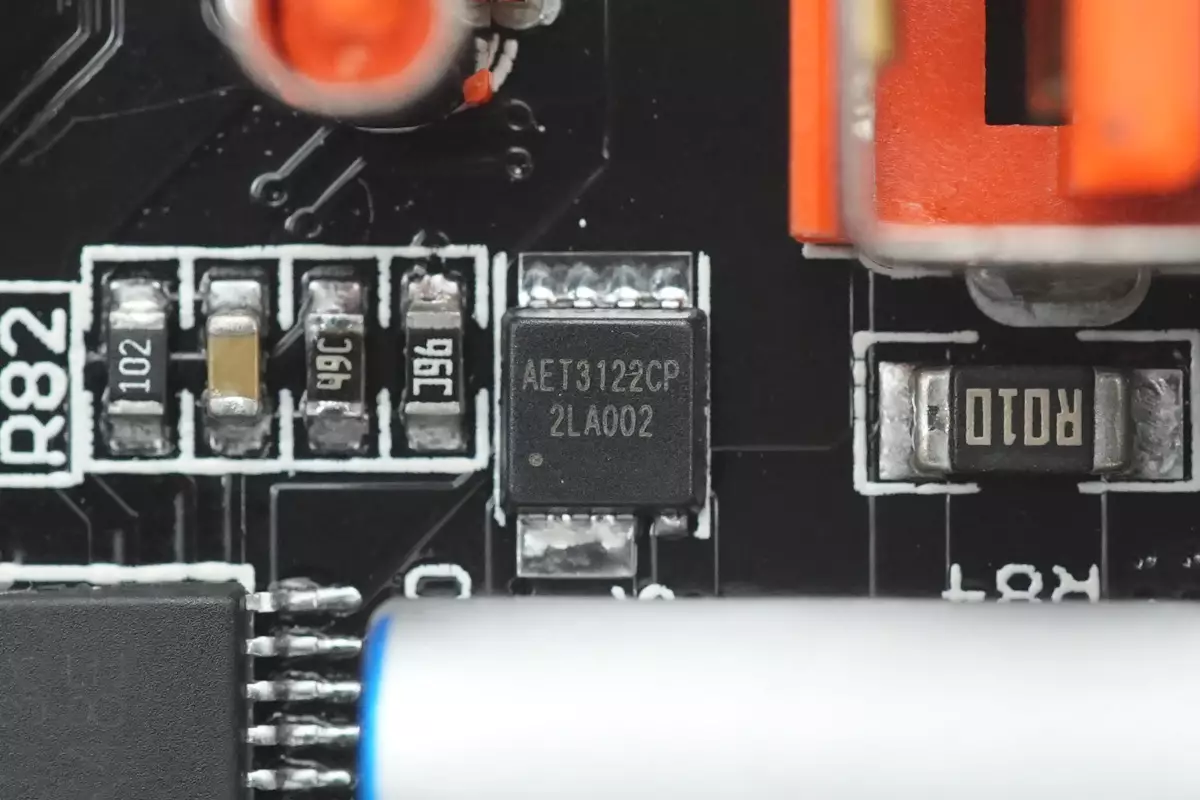

USB-A口的VBUS开关管来自禾纳，型号AET3122CP，是一颗耐压30V的PMOS，导阻为8.5mΩ，采用PDFN3030封装。

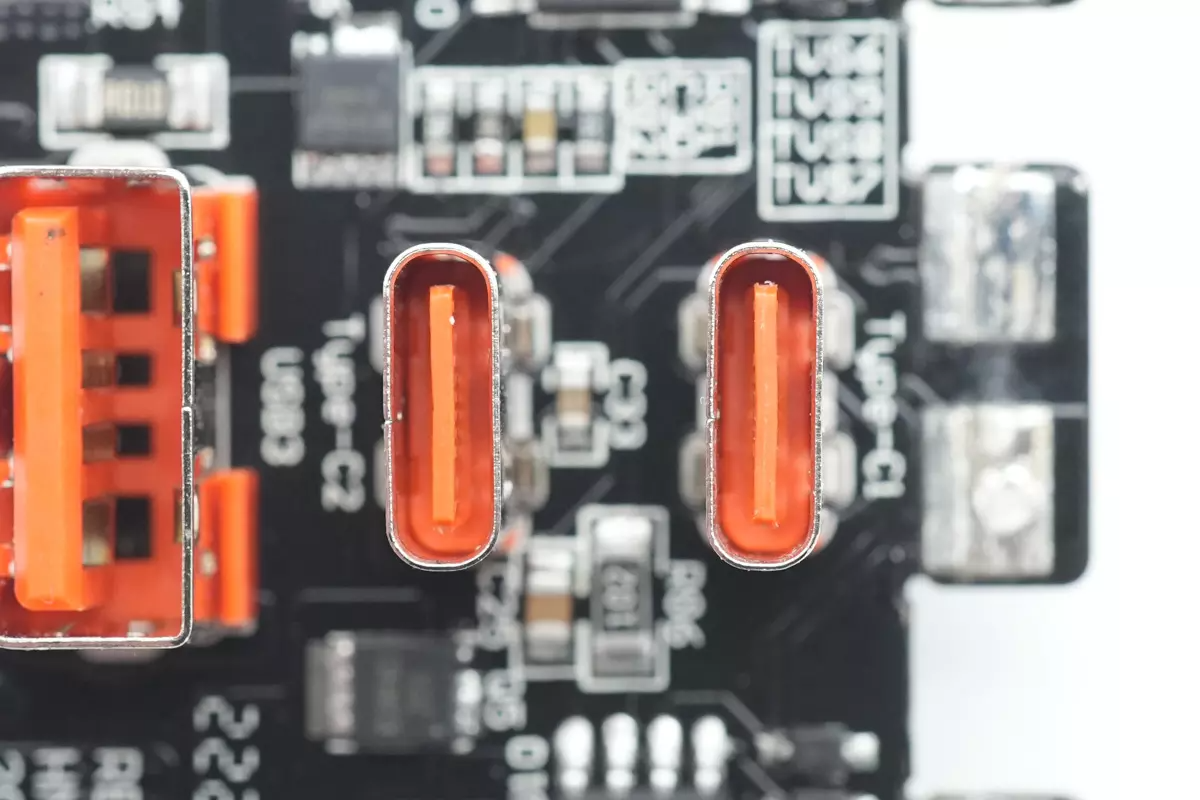

USB-C接口采用过孔焊接固定，橙色胶芯不露铜。

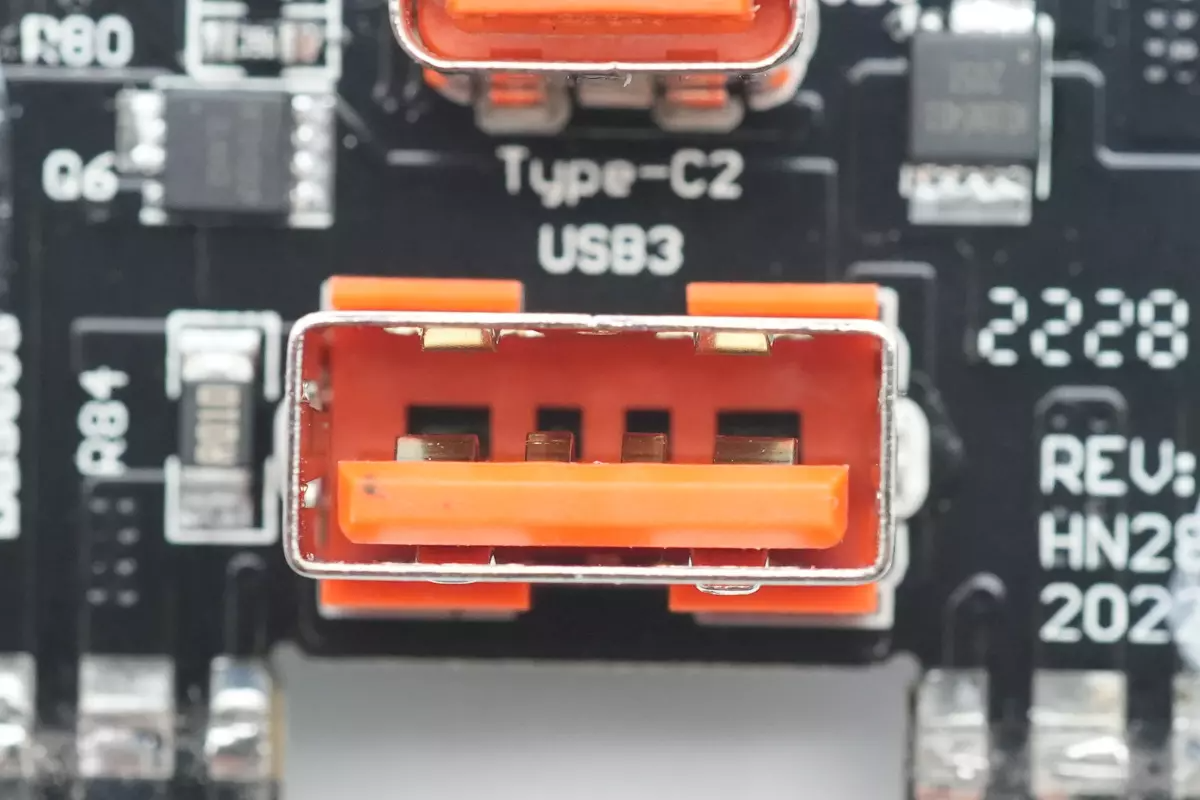

USB-A母座正负极加宽设计，支持大电流快充。

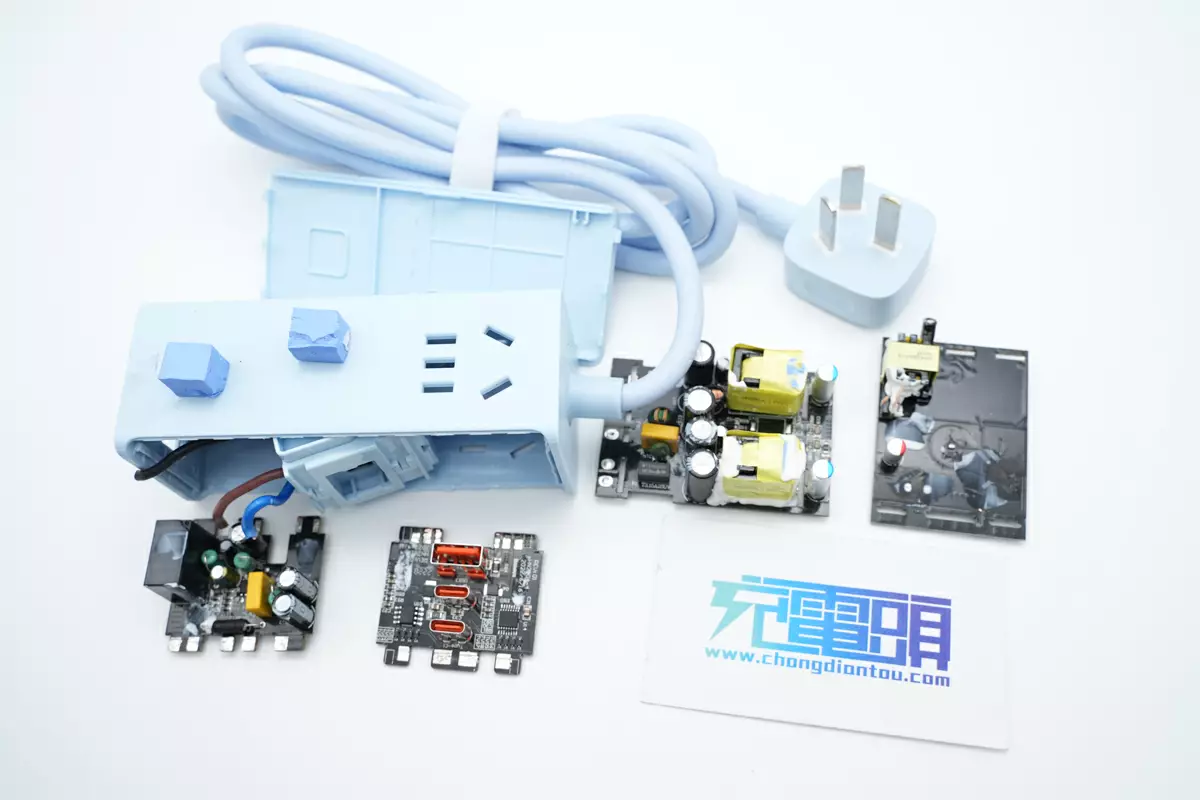

全部拆解一览，来张全家福。
充电头网拆解总结倍思推出的快充插线板线长为1.5米，具备两个新国标五孔插孔和一个两孔插孔，还具备2C1A三个输出接口，支持40W快充输出，能够同时满足两台苹果手机快充。插线板还内置触摸开关和数字保护电路，在异常时可以自动切断电源，保护用电设备。
充电头网通过拆解了解到，这款插线板内置两路开关电源用于快充，其中一路使用英诺赛科INN650DA04氮化镓开关管，另一路采用内部集成MOS管的主控芯片。输出协议方面采用天德钰JD6606S负责USB-C接口，云矽半导体XPD738用于1C1A接口。
插线板内部快充模块采用四块PCB焊接组合而成，在PCB组成的空间内焊接变压器等元件，打胶填充固定成为一个整体，增加强度。内置单独的一路电源芯片和计量芯片，支持触摸控制和异常保护功能，使用起来更加安心。
