先来看看我们手中这台GalaxyNote7的参数
5.7英寸SuperAMOLED曲面屏，2560x1440分辨率，第五代大猩猩玻璃
高通骁龙820处理器，4GB内存，GPU为Adreno530
1200万像素，f/1.7光圈，500万像素前置摄像头
64GB存储空间，最高支持256GBmicroSD卡拓展
虹膜扫描器，指纹识别
SPen手写笔，USBType-C接口，耳机接口
IP68防水防尘
我们看看机身的底部，从左至右分别是耳机接口、USB-C接口、麦克风、扬声器开孔处以及SPen，三星这一次修正了Note5上的缺陷，反插SPen再也不会卡住了。
个人认为这支SPen要比微软的SurfacePen以及苹果的Pencil用起来更加舒服，它的扫描率和压感分别为360Hz和4096级，比SurfacePen（扫描率240Hz，压感1024级）要高上不少，此外SPen附赠两个笔头，一个稍软一点用于直接在屏幕上书写，另一个则硬一点，方便你贴膜后使用。

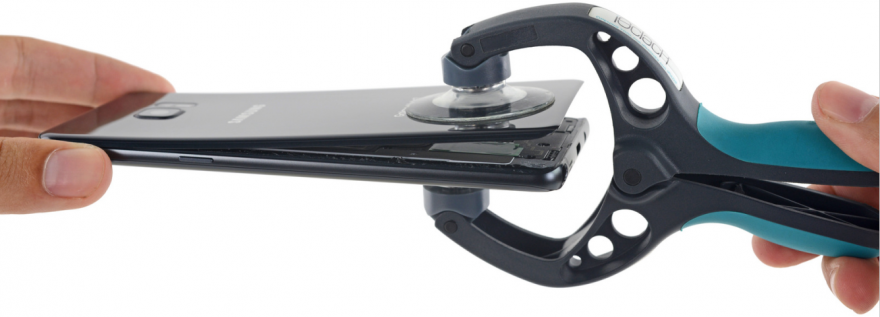

对了，如果拆解手机是一项奥运会运动的话，那么我们肯定能每次都拿金牌，首先我们加热一下背部的玻璃，使其胶水能够软化，然后再使用吸盘和拨片将玻璃与背壳分离出来。
（将背壳玻璃拆卸下来）
现在能看到背部面板上有一些螺丝，这是用其来固定Note7的无线充电圈的，我们猜测NFC也是集成在其中。
（将螺丝卸下）
（无线电圈）

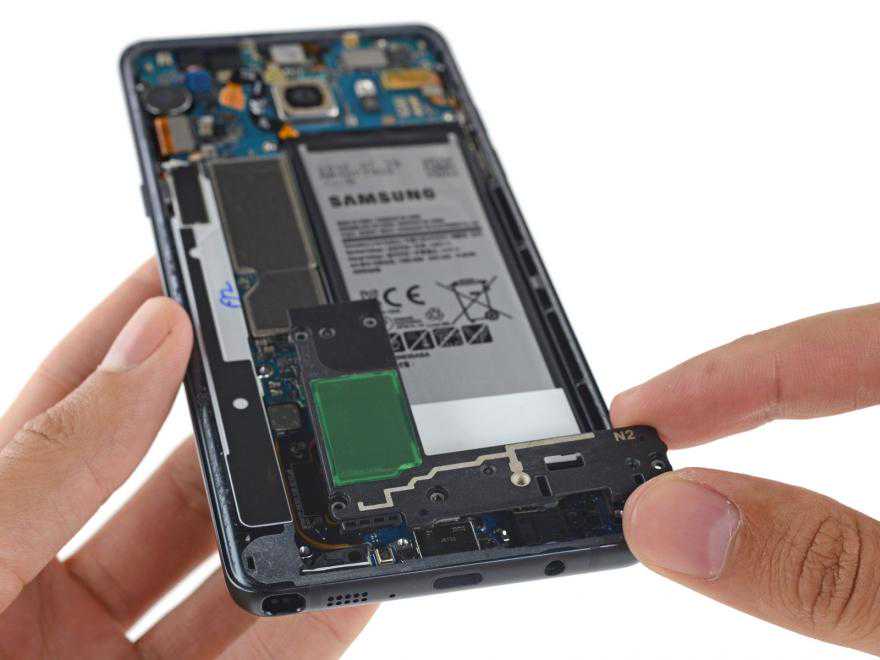

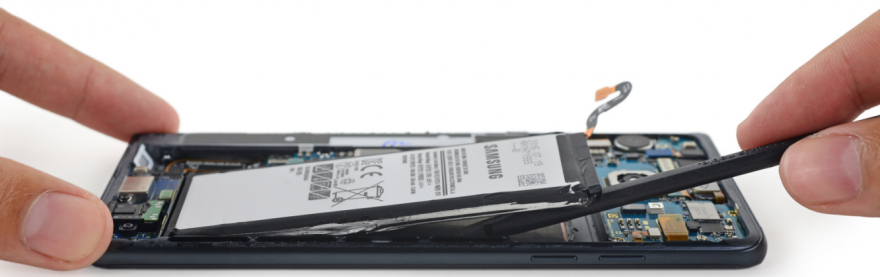

拆下无线电圈后，可以看到Note7的电池，将拨片插入电池底部，再用撬棒就可将其从主板上拆卸下来，不过这有点费力。我们还能够看到内置天线的单扬声器，扬声器周围有一层垫圈和网衬，这应该是为了防水而设计。电池容量为3500毫安时。
（扬声器）
（电池）
将主板拆下来，你可以看到一共有三个摄像头，除了前后置摄像头外，还有一个虹膜扫描器，虹膜扫描器是与红外线一起配合工作的，当使用虹膜解锁时，一道肉眼无法看到的红外线照亮你的眼睛，然后虹膜扫描器会捕捉你眼睛的照片实现解锁。
这是虹膜扫描器（右）与前置摄像头（左）

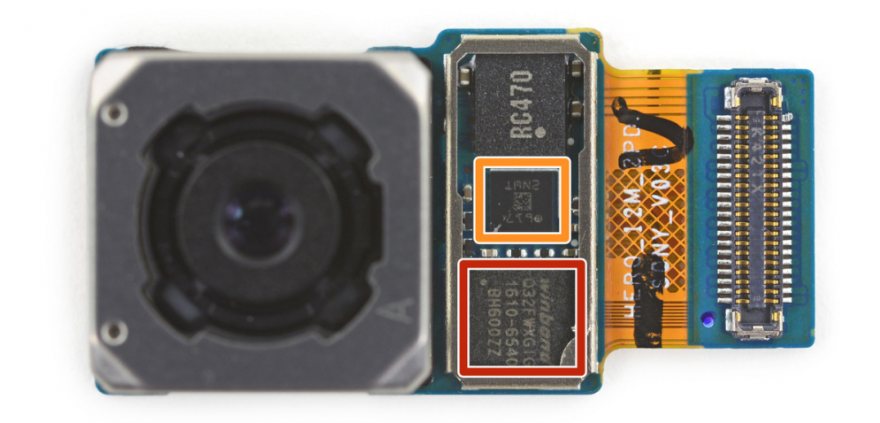

我们用钳子将主摄像头取下来，又是一种似曾相识的感觉，这是跟S7和S7Edge上一样的索尼IMX260传感器。
（主摄像头）
红色：华邦Q32FWXGIG串行闪存
橙色：光学防抖陀螺仪，应该是与S7Edge上一样的意法半导体K2G2IS陀螺仪
现在再来看看主板上芯片。
红色：三星K3RG2G20CMMGCJ4GBLPDDR4SDRAM内存，下方覆盖着高通骁龙820处理器。
橙色：三星闪存芯片
黄色：安华高AFEM-9040多频多模射频芯片
绿色：恩智浦67T08NFC控制器
浅蓝色：QorvoQM78064、TQF6260前端模块以及QM63001A分集接收模块
深蓝色：高通WCD9335音频解码器
紫色：日本村田FAJ15前端模块

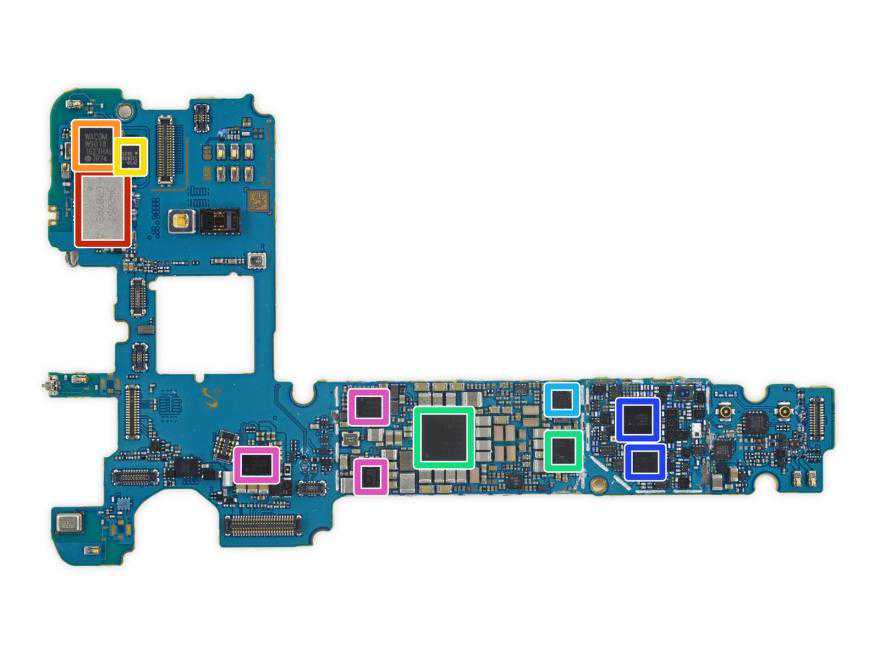

翻过来，看看主板背面的芯片。
红色：三星3420S7G707A3WiFi模块（应该包含了一个博通的WiFiSoC）
橙色：WacomW9018触控芯片
黄色：ZF101106300625
绿色：高通PM8996和PM8004电源管理集成电路
浅蓝色：高通QFE3100ET
深蓝色：高通WTR4905和WTR3925射频收发器
紫色：IDTP9221S无线电源接收器、MPB02603PD91625ELn、MAX77830电源芯片

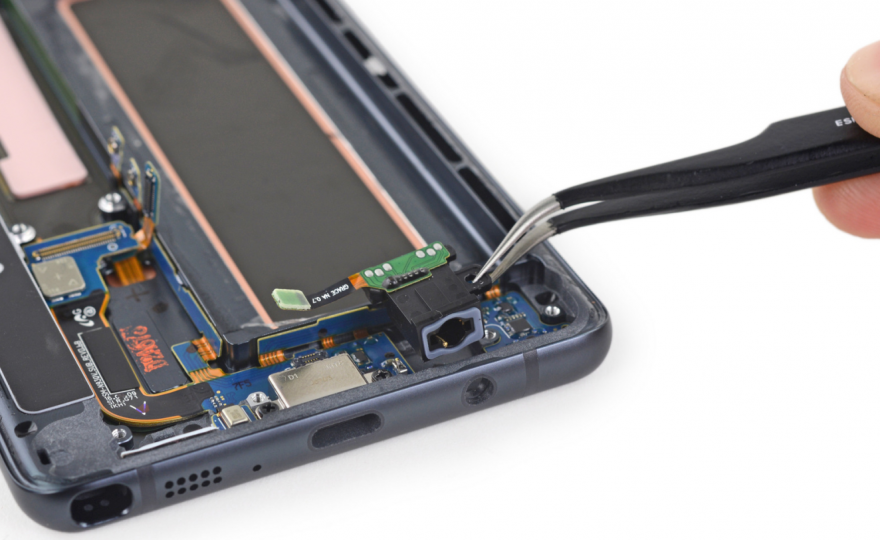

接下来继续拆，将耳机接口模块拆卸下来，为了防水，此接口同样也使用了密封垫圈。
USBType-C接口首次装置在了Note系列产品上，但由于从microUSB到Type-C的转变会经历一段阵痛期，三星良心地附赠了一个转接头给你。

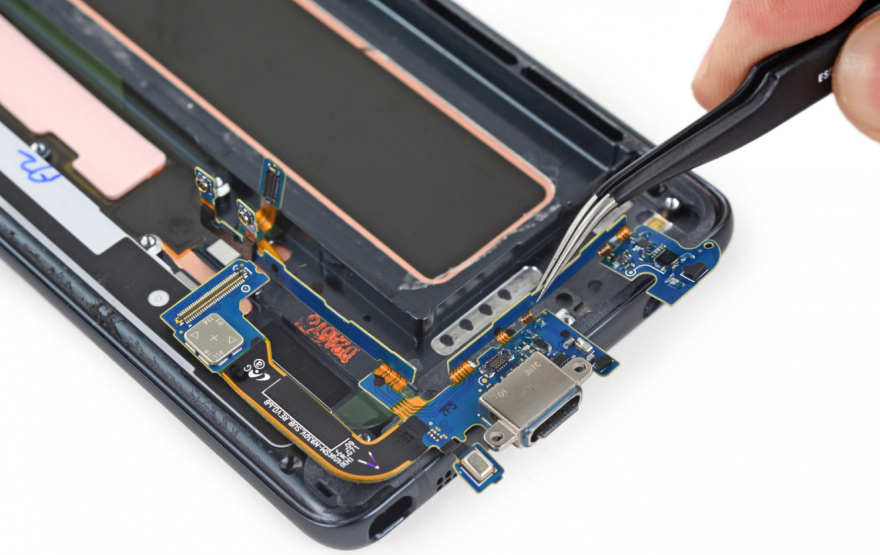

现在来看看副板，与GalaxyS7不同的是，Note7的副版用的是很坚硬的PCB连接器，这让其线缆不会那么薄弱易烂。

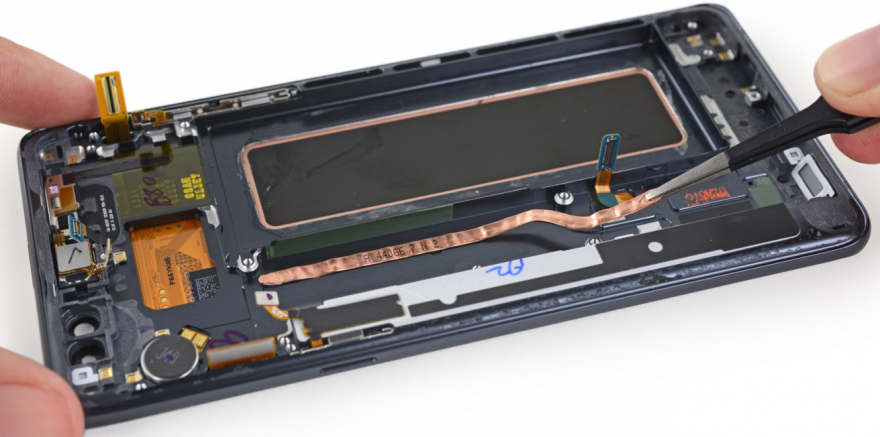

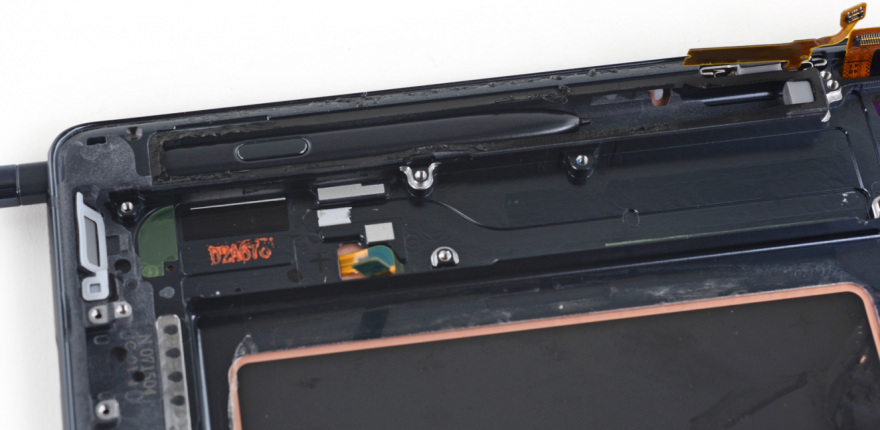

Note7上的散热管很纤薄。散热管旁边是SPen的插槽管，其插槽管被各种粘合物固定着，在插槽管的底部有一个灰色的橡胶块，这是用来保护SPen的笔尖的。
（散热管）
（SPen插槽）

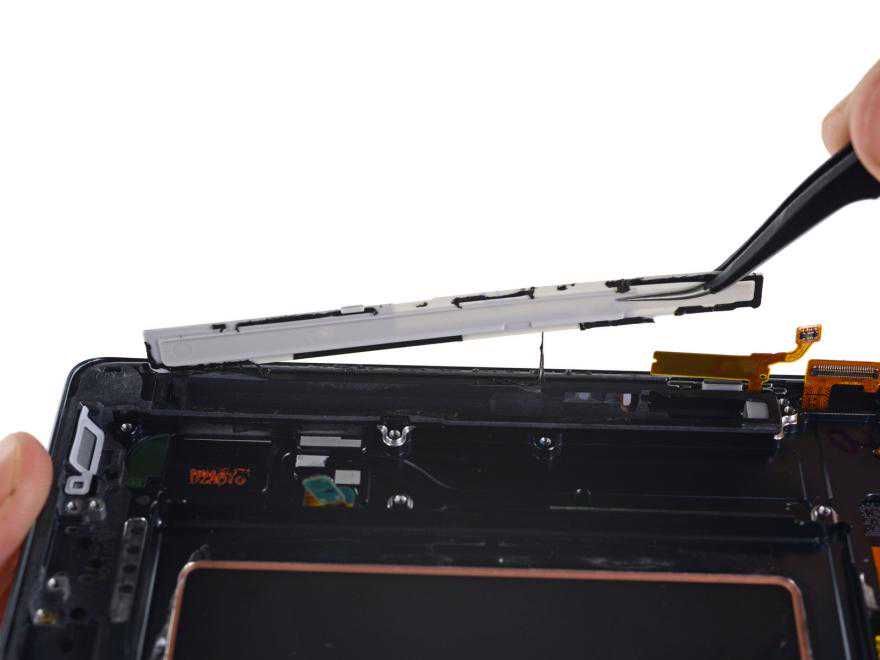

音量键部位看起来十分复杂难搞，不过这难不倒我们。

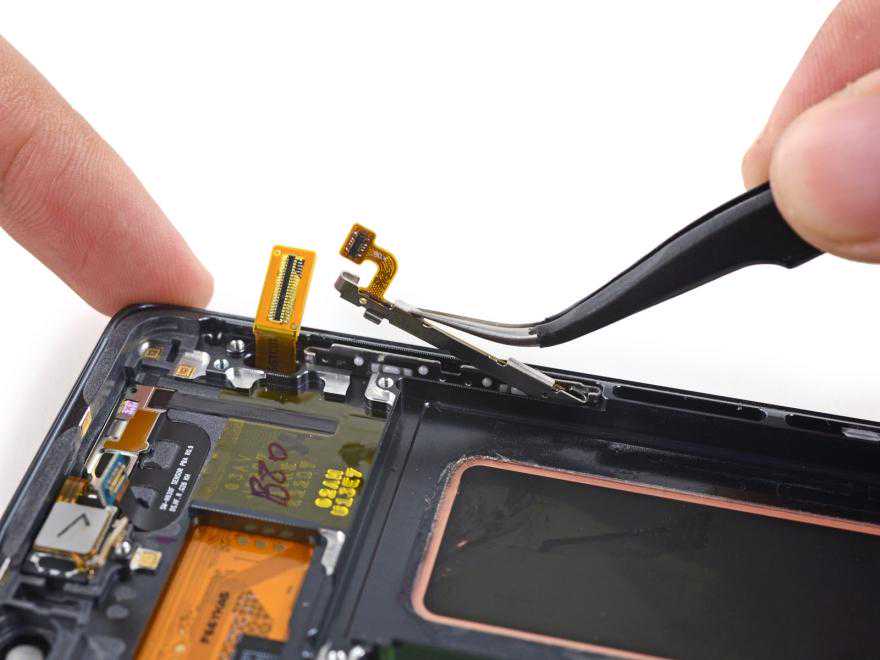

先用一个小钳子将开关拆下来。
然后是一个加固了的按键支架，这个支架同样使用了密封垫圈。

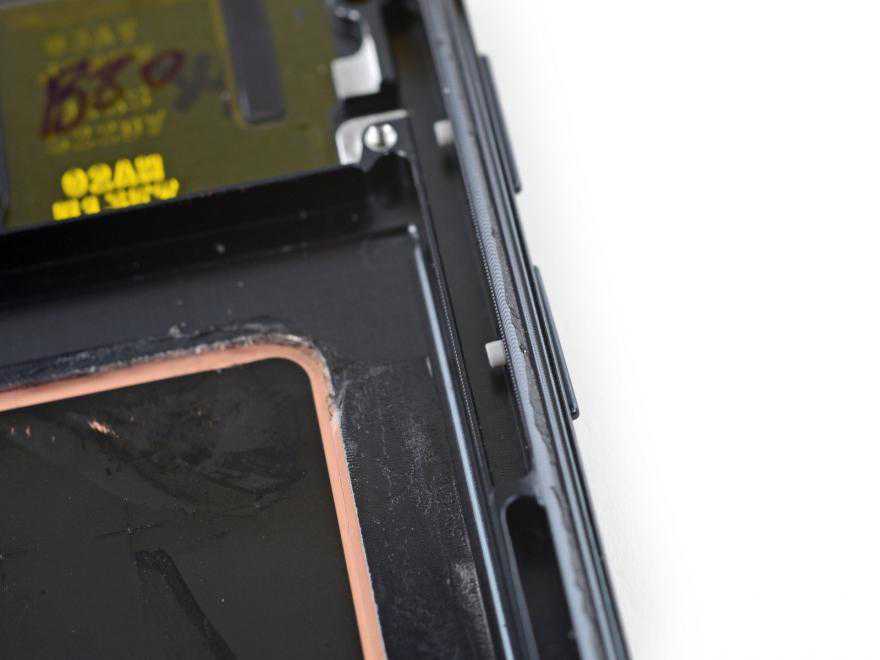

但是音量的按键被嵌在了外壳上，无法将其拆下来。

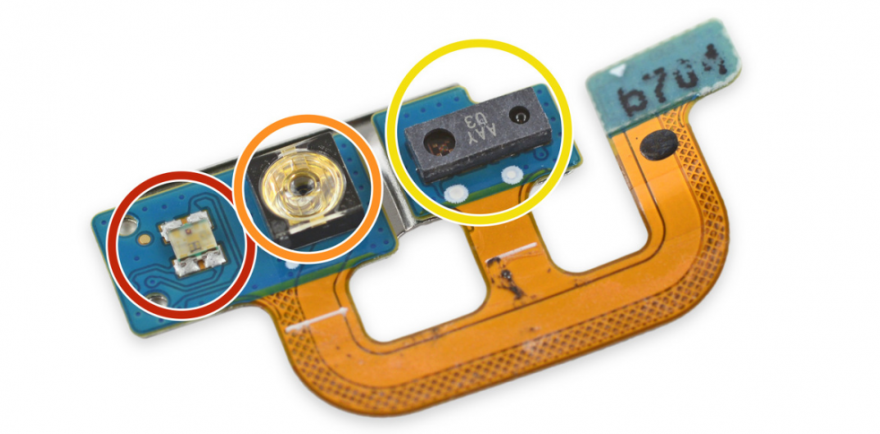

接下来我们看看陈列传感器。
红色：LED消息通知灯
橙色：红外发射器
*我们此前看过了虹膜扫描器的样子，现在这个红外发射器会照亮你的眼球，以让虹膜扫描器捕捉你眼球的画面。
黄色：距离传感器

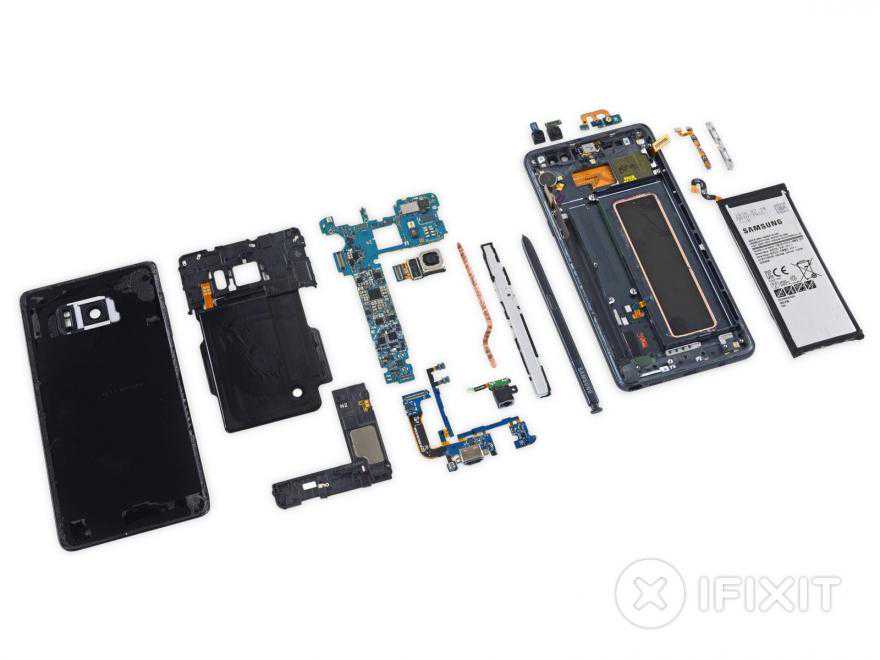

总结
三星GalaxyNote7的易修分数为：4分，满分为10分，分数越高越容易修复。
机身内的许多部件都是模块化的，能够被单独拆卸下来且替换
改进了电缆布线，这意味着无需将屏幕分离开来即可拆卸掉充电接口板
拆卸电池前无需分离主板，但是使用了很多的粘合剂，使其修复难度很高
由于曲面屏的原因，想不损坏屏幕而将前面板玻璃拆卸下来是不可能的
以上图文翻译整理自IFIXIT
