如何正确使用钢板尺、塞尺、直角尺、磁力线坠？有图有文一看便知

实测实量的重要步骤就是如何掌握和正确使用检测工具。目前国内还没有出台一个完整的，常用工程质量检测工具的正确使用方法，即使是检测工具的制作厂家也没有一个规范的，完整的使用说明书，大多是简单的文字叙述，更没有一个实际操作过程的演示范本供检测人员使用。用图文的形式体现并编写如下，望质检员、施工员等相关人员能够参照其认真操作。

一、小线盒、钢板尺及楔形塞尺使用方法

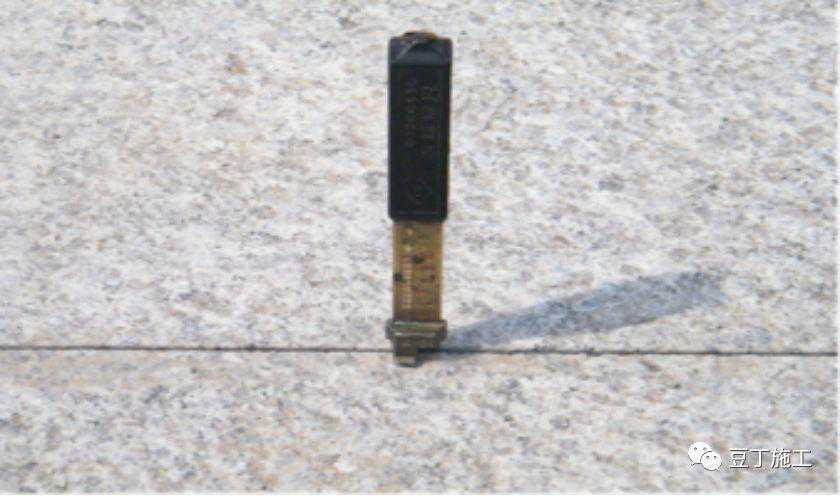

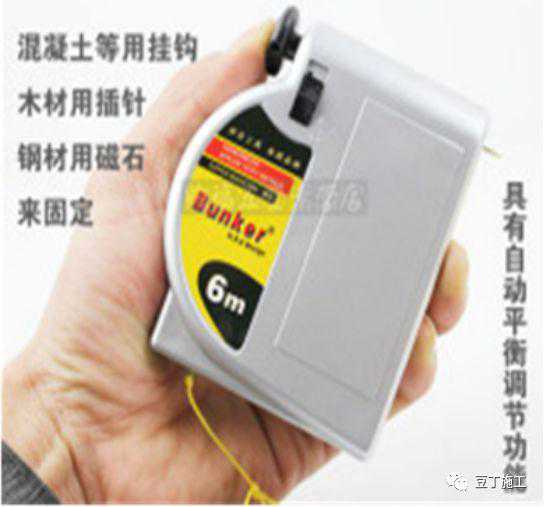

小线盒（卷线器）图2-1

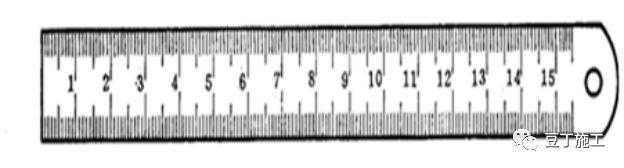

150mm钢直尺（钢板尺）图2-2

钢直尺是最简单的长度量具，它的长度有150，300，500和1000mm四种规格。图2-2是常用的150mm钢直尺。

1、小线盒与钢板尺配合使用检测墙面板接缝直线度

从小线盒内拉出5m长的线，不足5m拉通线。三人配合检测，两人拉线，一人用钢板尺量测接缝与小线最大偏差值。参照示范图2-3，图2-4进行检测。

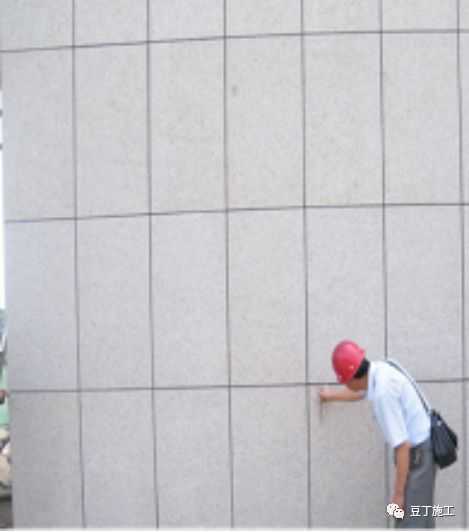

用小线与钢板尺三人配合检测饰面墙接缝直线度图2-3

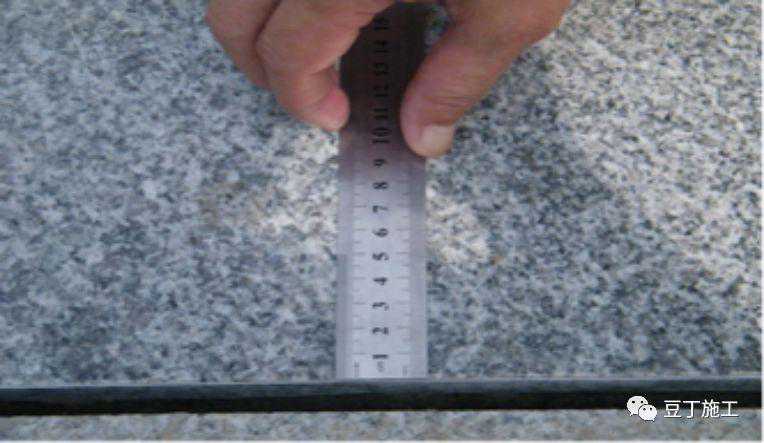

用钢板尺检测接缝直线度放大图2-4

2、小线盒与钢板尺配合使用检测地面板块分格缝接缝直线度

其检测方法同第1条，并参照示范图2-5，图2-6进行检测。

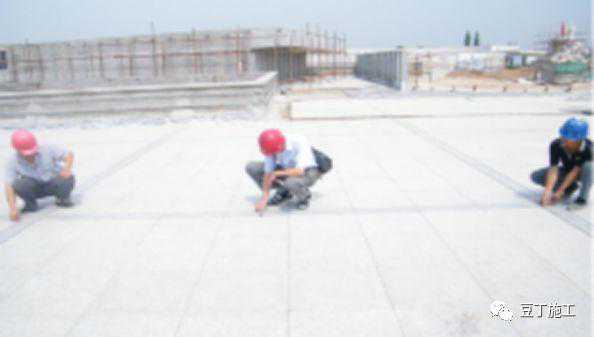

用小线与钢板尺三人配合检测地面砖接缝直线度图2-5

检测地面板块墙接缝直线度放大示范图图2-6

3、用钢板尺检测接缝宽度

用钢板尺检测分格缝较大缝隙时，注意钢板尺上面的刻度为1mm的精度；其下面的刻度为0.5mm的精度。可参照示范图2-7进行检测。

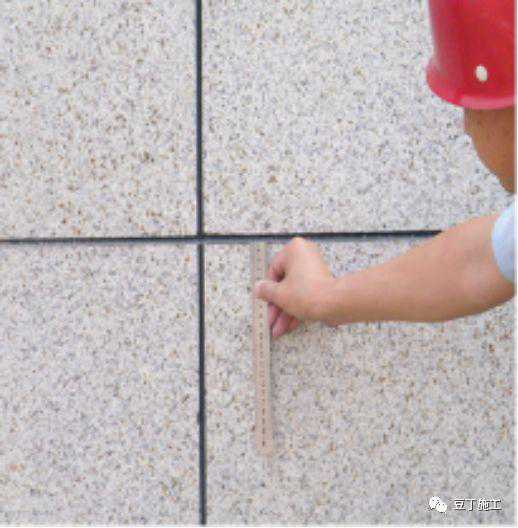

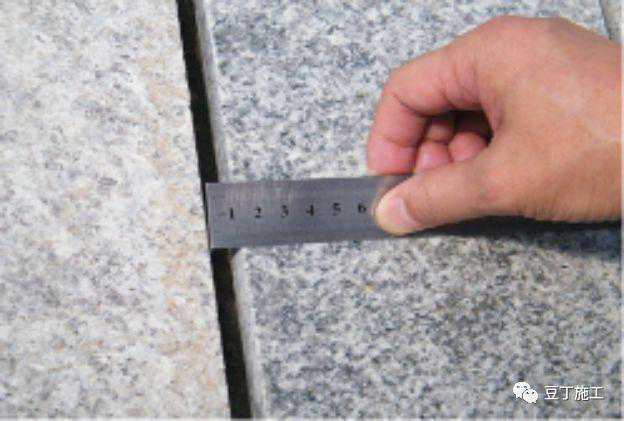

用钢板尺检测分格缝较大缝隙图图2-7

4、用楔形塞尺（游标塞尺）检测缝隙宽度用楔形塞尺检测较小接缝缝隙时，可直接将楔形塞尺插入缝隙内。当塞尺紧贴缝隙后，再推动游码至饰面或表面，并锁定游码，取出塞尺读数。参照示范图2-9进行检测。

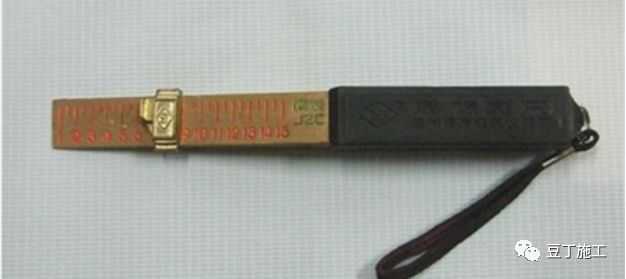

楔形塞尺（游标塞尺）图2-8

用楔形塞尺检测分格缝较小缝隙示范图图2-9

5、用0.1～0.5mm薄片塞尺与钢板尺配合检查接缝高低差

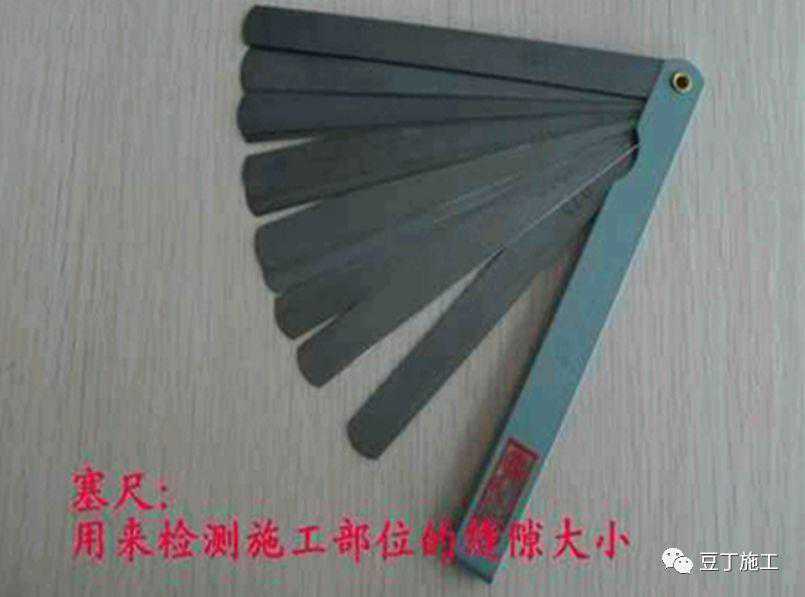

图2-10薄片塞尺（厚薄规）

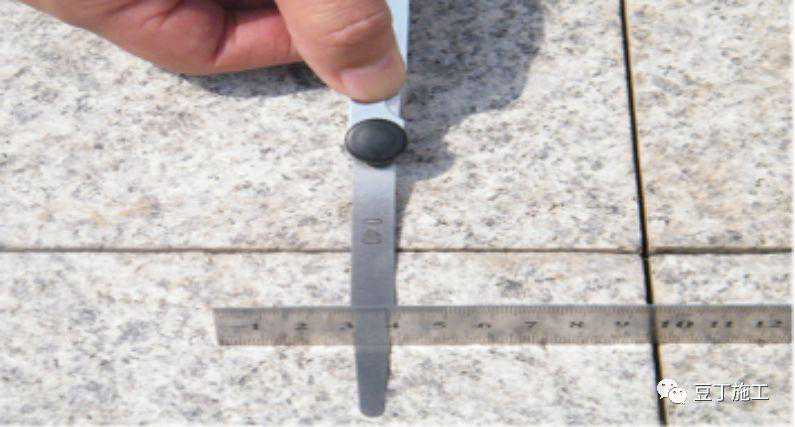

先将钢板尺竖起位于面板或面砖接缝较高一侧，并使其紧密与面板或面砖结合。然后再视缝隙大小，选择不同规格的薄片塞尺，并将其缓缓插入缝隙即可。那么，在0.1～0.5mm薄片塞尺范围内，所选择的塞尺上标注的规格，就是接缝高低差的实测值。注意，当接缝高低差大于0.5mm时，用楔形塞尺进行检测。参照示范图2-11进行检测。

用薄片塞尺与钢板尺配合检查接缝高低差图2-11

二、方尺（直角尺）使用方法

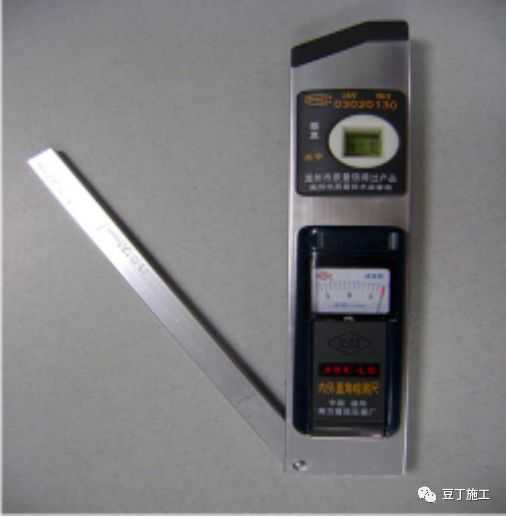

方尺（直角尺）图3-1

方尺也称之为直角尺，不仅适用于土建装饰装修饰面工程的阴阳角方正度检测，还适用于土建工程的模板90°的阴阳角方正度、箍筋与主筋的方直度、钢结构主板与缀板的方直度、钢柱与钢牛腿的方直度、安装工程的管道支架与管道及墙面或地面的方正度、避雷带支架与避雷带及女儿墙或屋脊、檐口的方直度等检测。检测时，将方尺打开，用两手持方尺紧贴被检阳角两个面、看其刻度指针所处状态,当处于“0”时，说明方正度为90°，即读数为“0”；当刻度指针向“0”的左边偏离时，说明角度大于90°；当刻度指针向“0”的左边偏离时，说明角度小于90°，偏离几个格，就是误差几毫米。（该尺左右各设有7mm的刻度，对于普通抹灰工程而言，允许偏差为4mm，若超过6mm，即超过1.5倍时，不仅是不合格，而且还须返修）。严格地讲，对一个阳角或阴角的检测应该是取上、中、下三点的平均值,才具有代表性。

参照示范图3-2，图3-3，图3-4，图3-5，图3-6，图3-7进行检测。

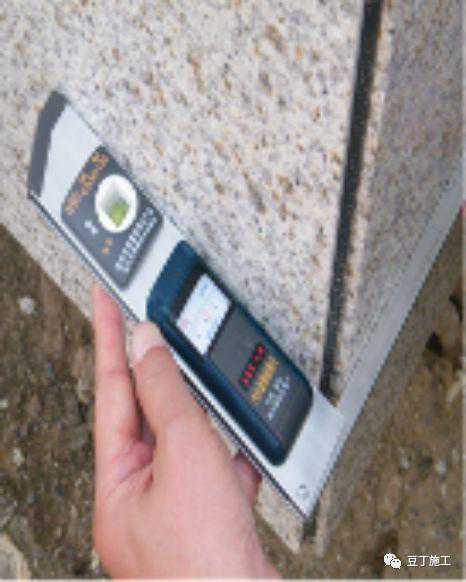

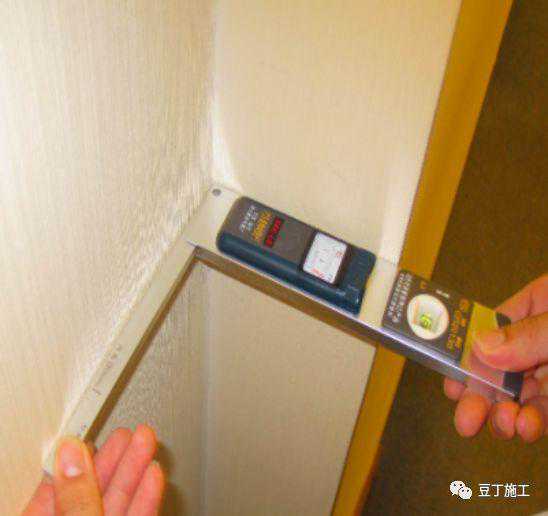

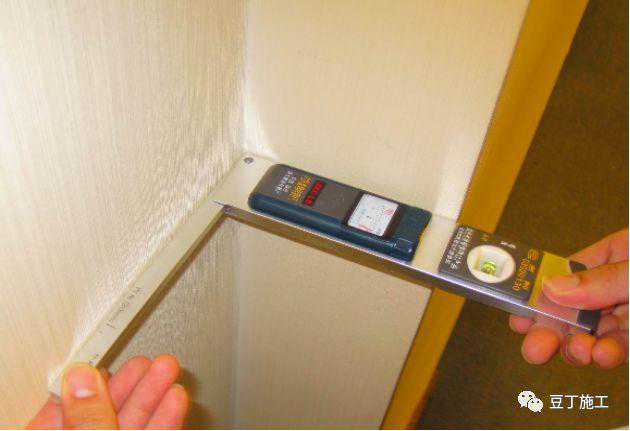

室内装饰墙面用方尺检测阳角方正示意图3-2

用方尺检测墙面砖阴角的方正示范图3-3

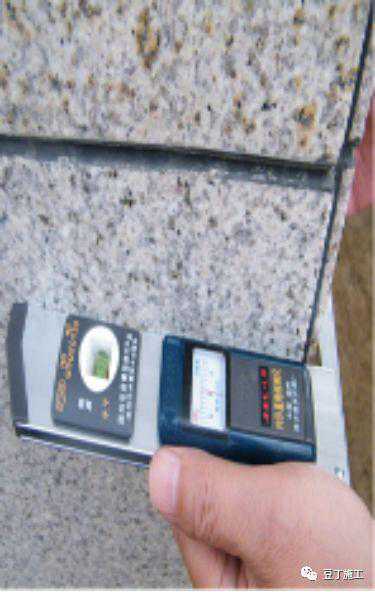

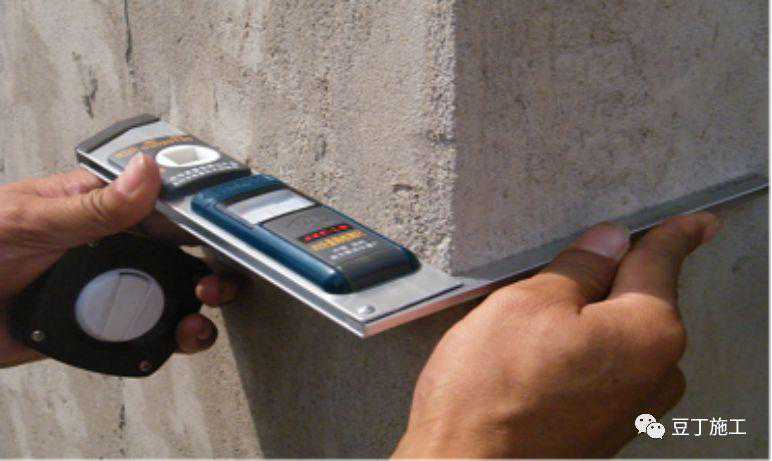

用方尺检测石材墙面阳角的中间点方正示范图3-4

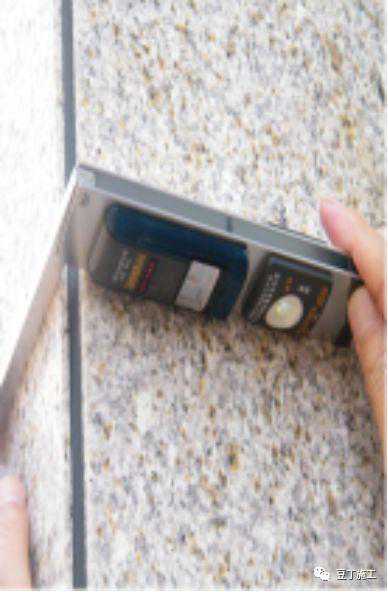

用方尺检测石材墙面阳角的上部方正示范图3-5

用方尺检测石材墙面阳角的下部方正示范图3-6

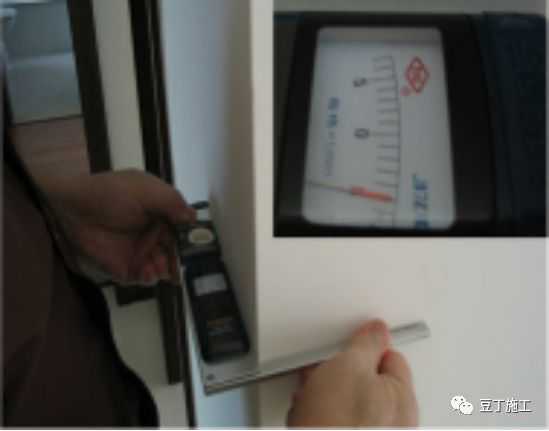

用方尺检测墙面打底灰的阳角方正示范图图3-7

三、磁力线坠使用方法

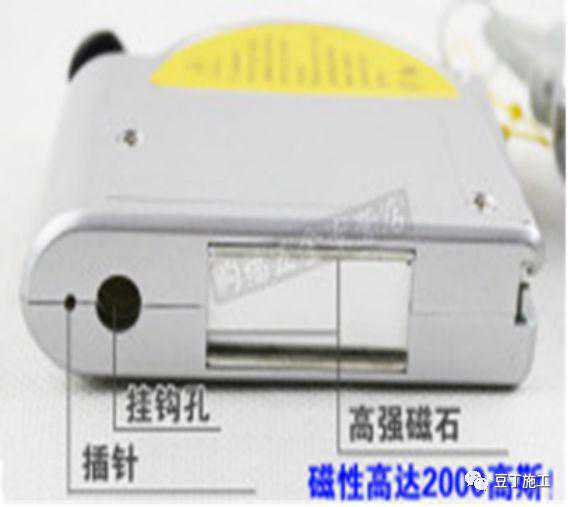

磁力线坠结构示意图1图4-1

磁力线坠结构示意图2图4-2

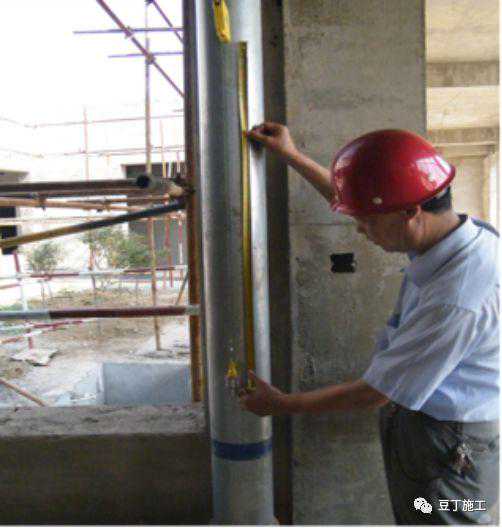

磁力线坠适用于上下水、消防水、采暖、煤气等竖向金属管道安装工程的垂直度检测。还适用于高度在3～5m的钢管柱或钢柱安装工程的垂直度检测。现以竖向管道安装工程为例，叙述其垂直度检测方法。先从磁力盒中将线坠拉一定长度，然后再将磁力盒吸附在操作者手能探得着的高度处，再用钢卷尺量定1m高。当线坠稳定后，用钢板尺在线坠上端测定其垂直度偏差值。

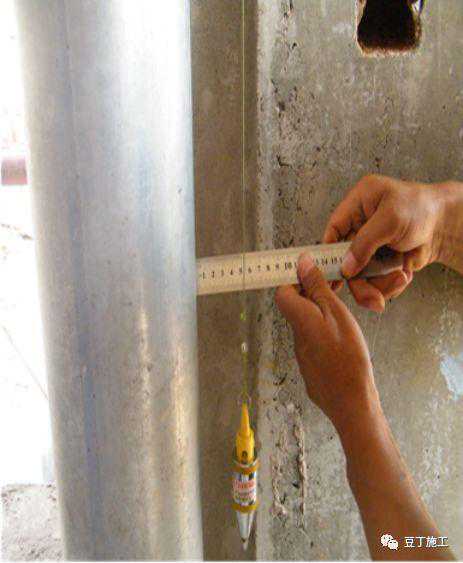

检测时应在每根受检管道的正、侧两个方向各检测一处垂直度。参照示范图4-3，图4-4，图4-5进行检测。
