M70 绝对位置设置说明

M70绝对位置设置说明

，

参数号码

设定值

说明

6401.0

1

一开机不須归第一机械原点，就可执行加工程式。(如未设

执行程式启动时会产生ALARM1010报警)

2049=2，如下图

伺服与NC均断电，重新上电后系统出现Z70报警，如下图

按MAINTEN—维护—密码输入—输入密码—绝对位置—进入以下界面

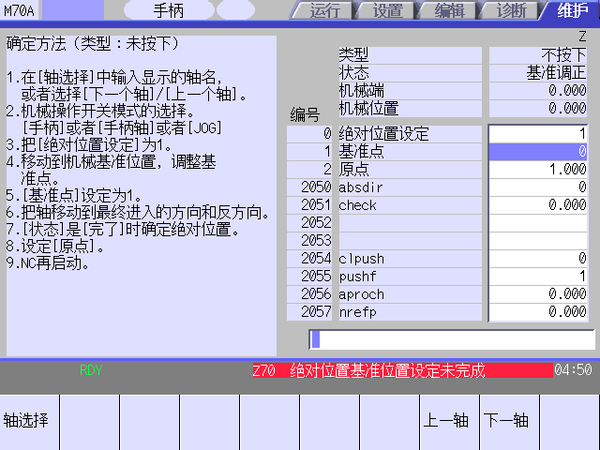

将各轴移动到欲设原点位置，然后再进行绝对位置设定，下面是对Z轴绝对位置的设定，下图为设定前的信息

其中：“Z”表示目前是Z轴设定界面，“不正确”表示原点调整尚未完成。下面为设定步骤：

A、把绝对位置设定设为1（注意在急停状态下不能设置），如下图

B、把基准点设为1，如下图

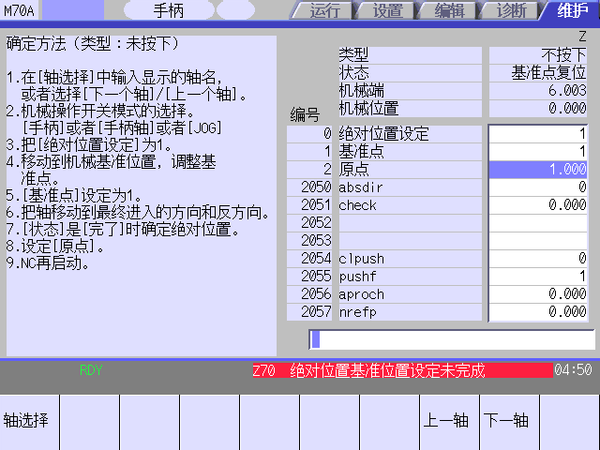

C、设定原点值（可默认为1）并移动轴，使其机械位置等于机械端的值，如下图

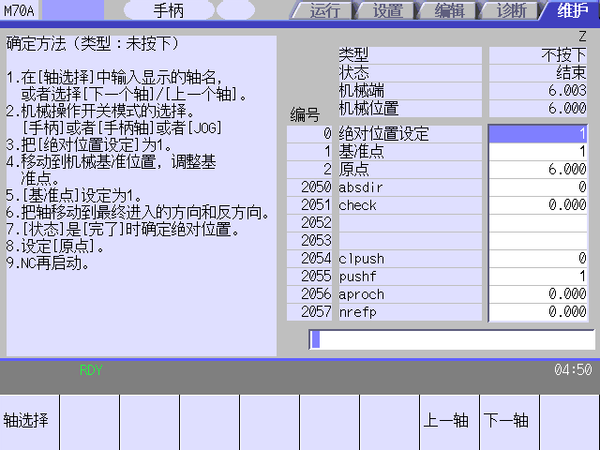

此时Z轴绝对位置设定完成，状态显示结束，机械位置为原点设定值。

通过轴选择可以切换到其它轴的设定。三轴设定完后Z70报警会消失。

完成上面步骤后，绝对位置设置即完成，NC再启动即可。
