随着智能手机、平板电脑和其他便携设备的广泛普及,对于高效、快速充电解决方案的需求急剧增加。同时,各种充电标准和协议的多样性导致了充电设备的复杂性和不兼容性。
近期,充电头网拿到了到英集芯推出了一款快充协议芯片IP2736,其支持档位,并支持/PPS等丰富全面的快充协议,兼容性十分优秀,可为用户提供更好的充电体验,同时为产品提供更加便捷、高效和安全的充电解决方案。

PCB板载两颗固态滤波电容,其中一颗规格为35V100μF,另一颗规格则是50V100μF;同时还焊接了一颗电感。

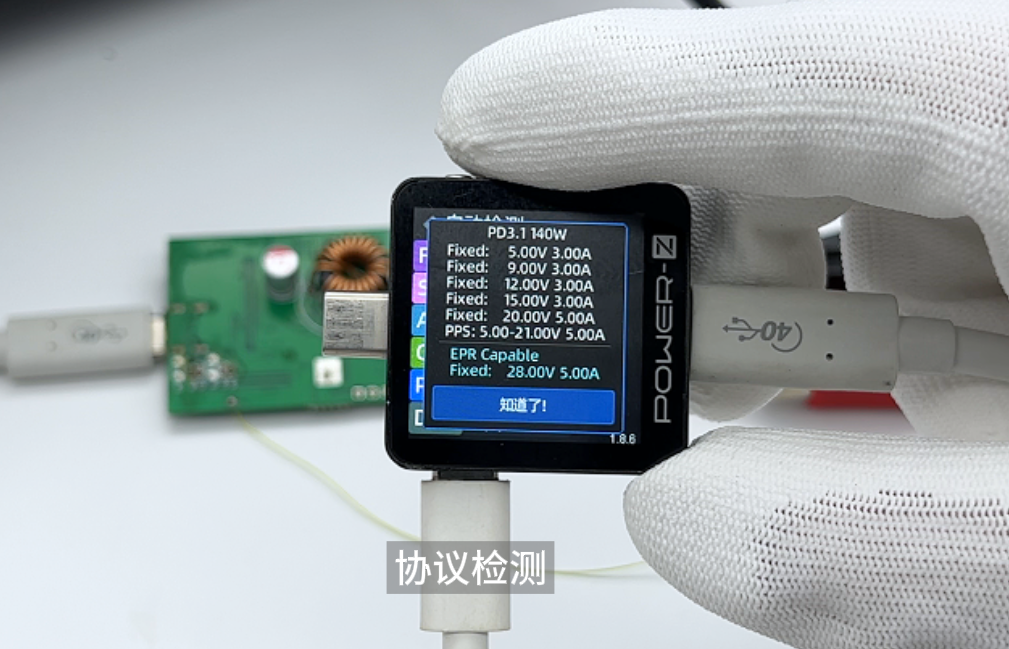

协议检测使用ChargerLABPOWER-ZP240多协议双向电源进行供电,检测USBType-C端口的充电协议,从而根据具体的协议来匹配输出设备,获得更好的快充体验。

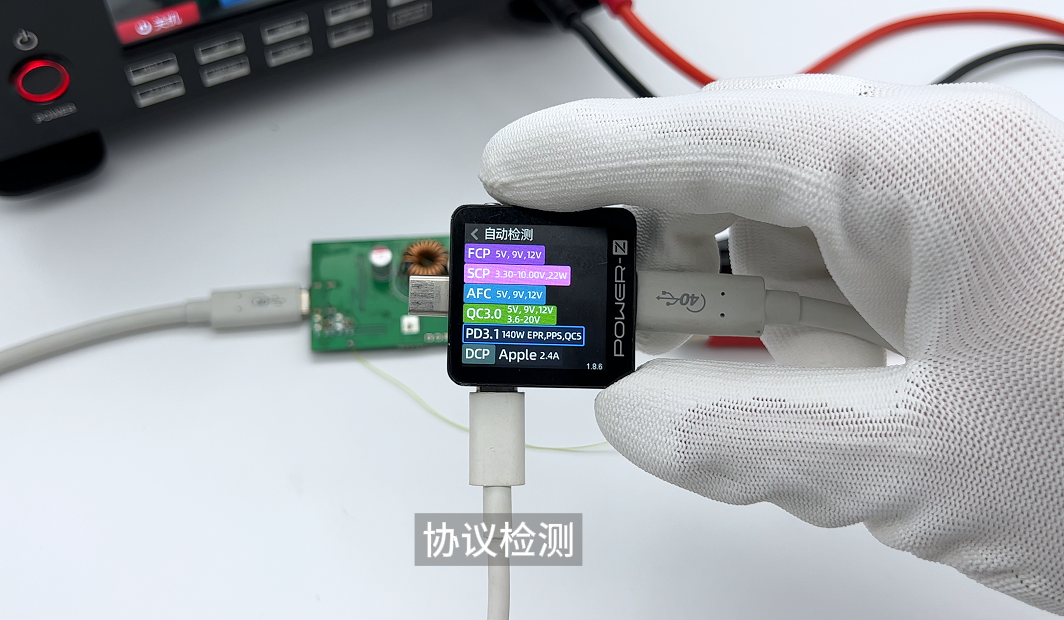

使用POWER-ZKM003C测试仪测得Type-C端口支持FCP、SCP、AFC、、、DCP、等协议。

PDO报文方面,Type-C端口具有5V/3A,9V/3A、12V/3A、15V/3A、20V/3A五组固定电压档位,以及5-21V5APPS电压档位,补充电压档位28V5A。
充电兼容性测试兼容性测试环节可以清楚的得知英集芯这款IP2736芯片的充电兼容性,充电头网将通过上百款的测试设备为读者呈现真实的测试数据。
手机兼容性测试

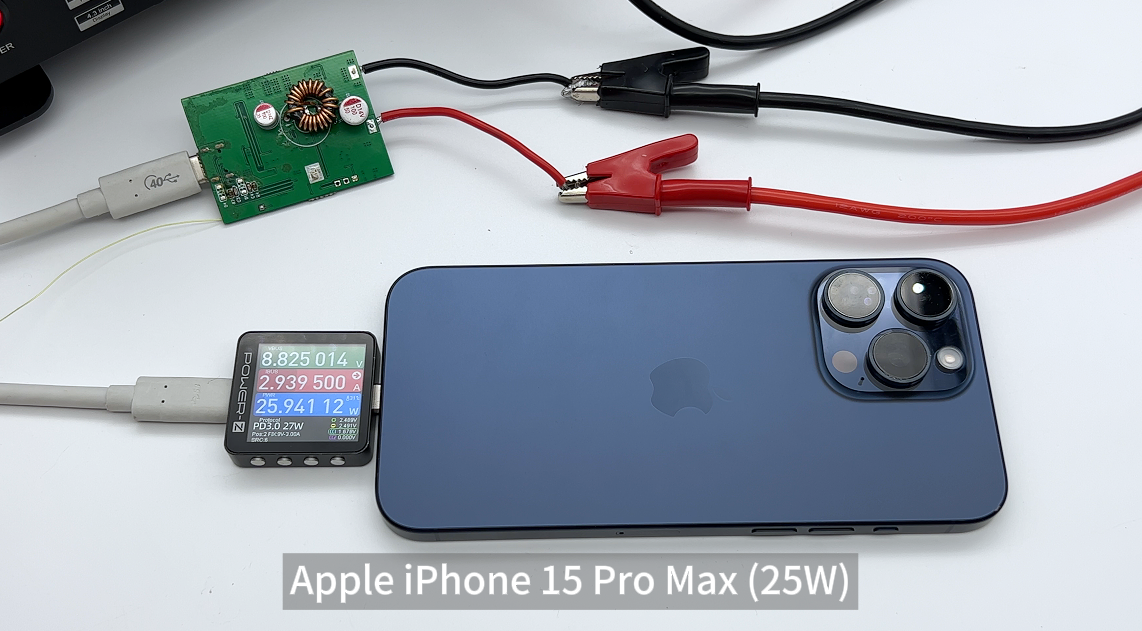

为iPhone15ProMax充电,使用POWER-ZKM003C测试仪读取当前充电端输出功率为8.83。

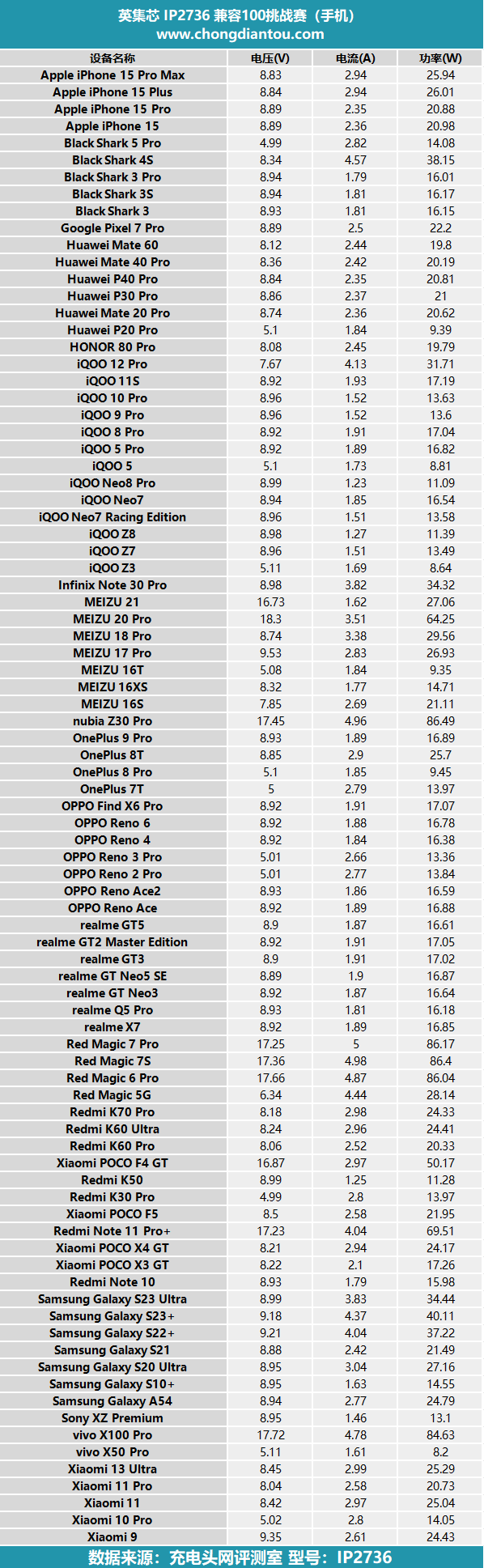

将所测产品汇总成表格,从上图可以看为设备充电大部分握手5V、9V、18V电压档位。

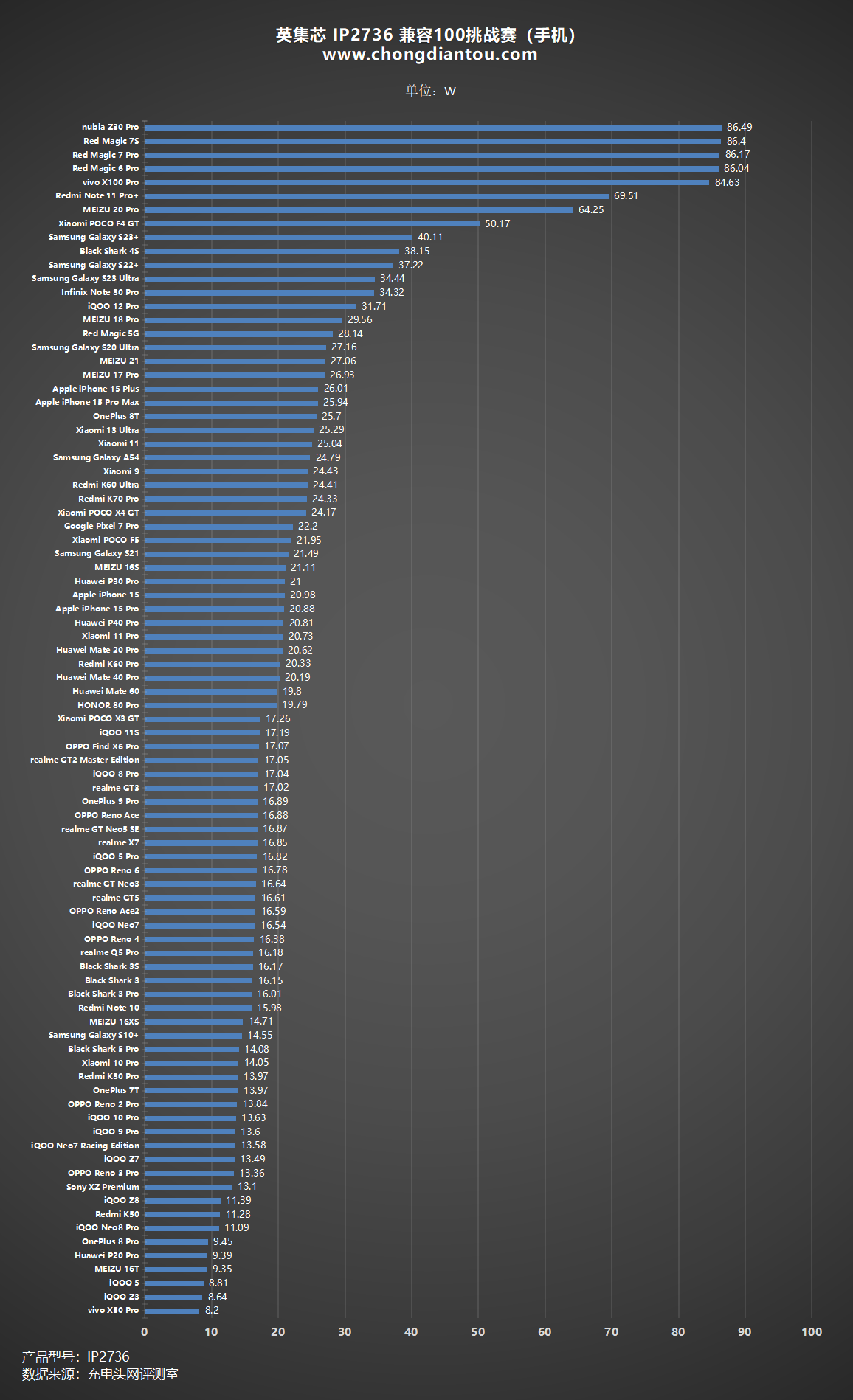

绘制出柱状图,Type-C接口在兼容性测试中,为手机充电的功率在8-87W之间,其中功率最高的是nubiaZ30Pro,功率达到了86.49W。
游戏掌机兼容性测试

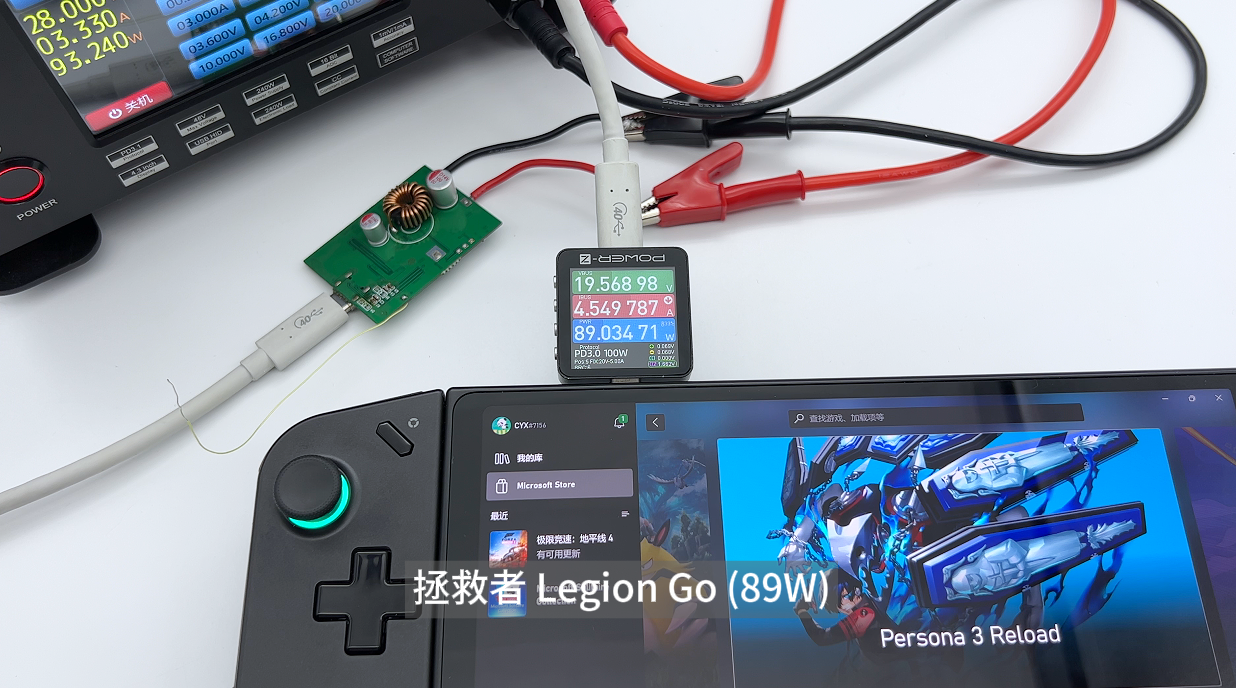

为拯救者LegionGo掌机充电,充电功率在89.03W左右。

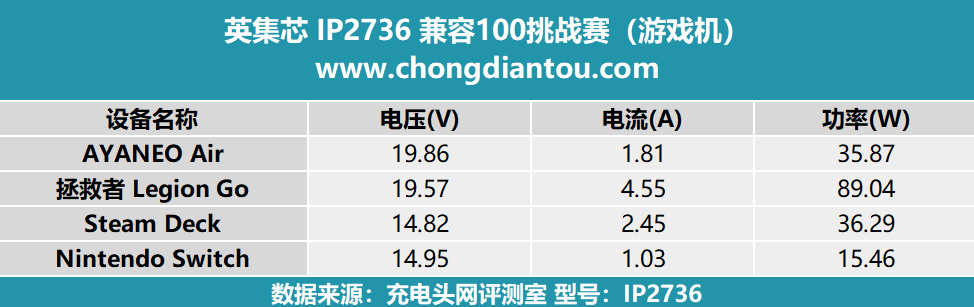

将测试数据汇总至表格,可以看到掌机方面大部分握手15V以上电压档位;基本能跑满设备自身的最高功率。

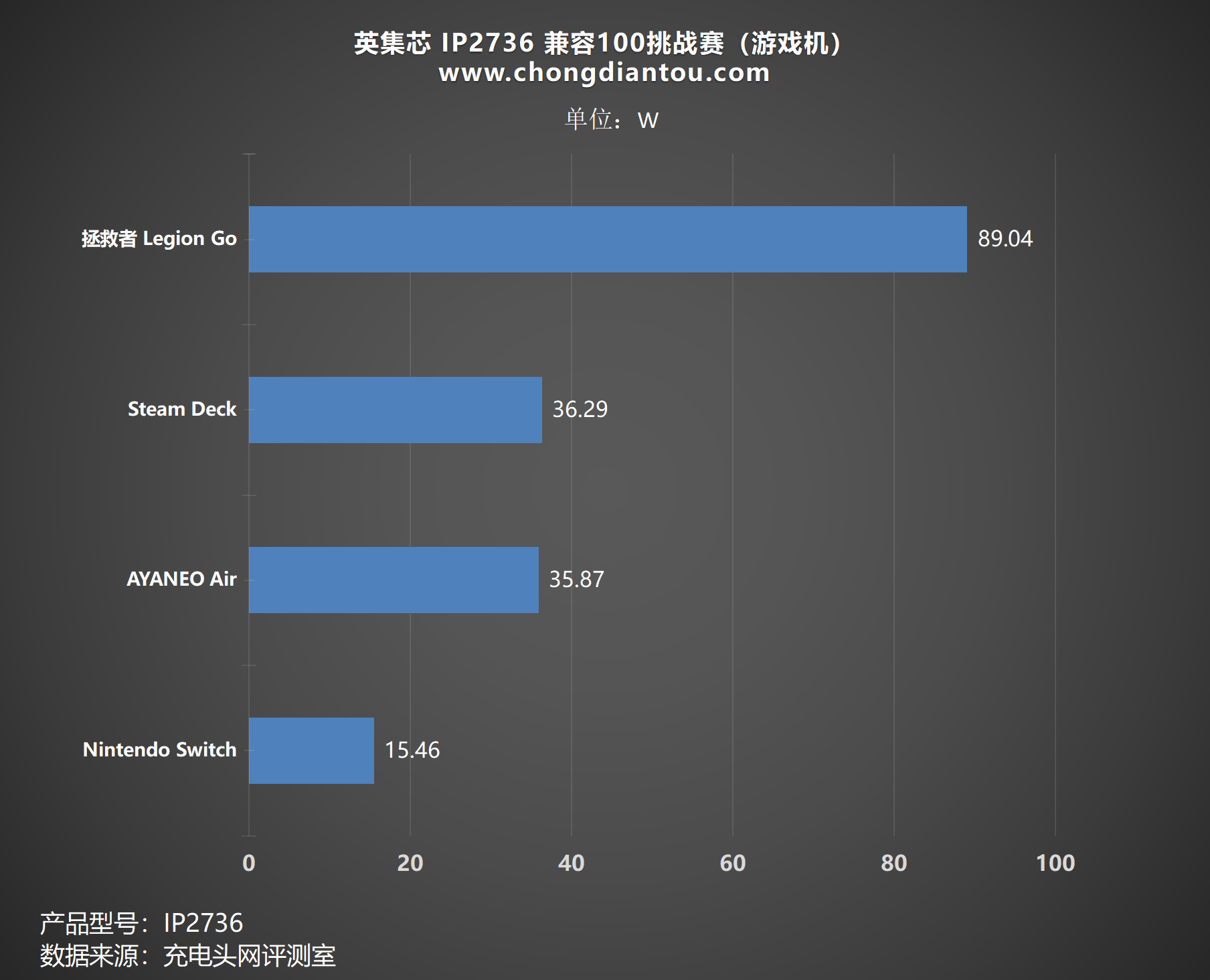

绘制出柱状图,最高充电功率的是LEGIONGO掌机,一骑绝尘,充电功率约在89.04W;任天堂Switch则是在15W左右,中规中矩;SteamDeck、AYANEOAir充电功率则在35W左右。
平板电脑兼容性测试
为iPadmini6thGen充电,功率在16.13W左右。

将测试数据汇总至表格,苹果系平板握手15V电压档位,其余平板握手9V电压档位。

绘制出柱状图,充电功率最高的是三星的TabS8平板电脑,为34.29W。
笔记本电脑兼容性测试

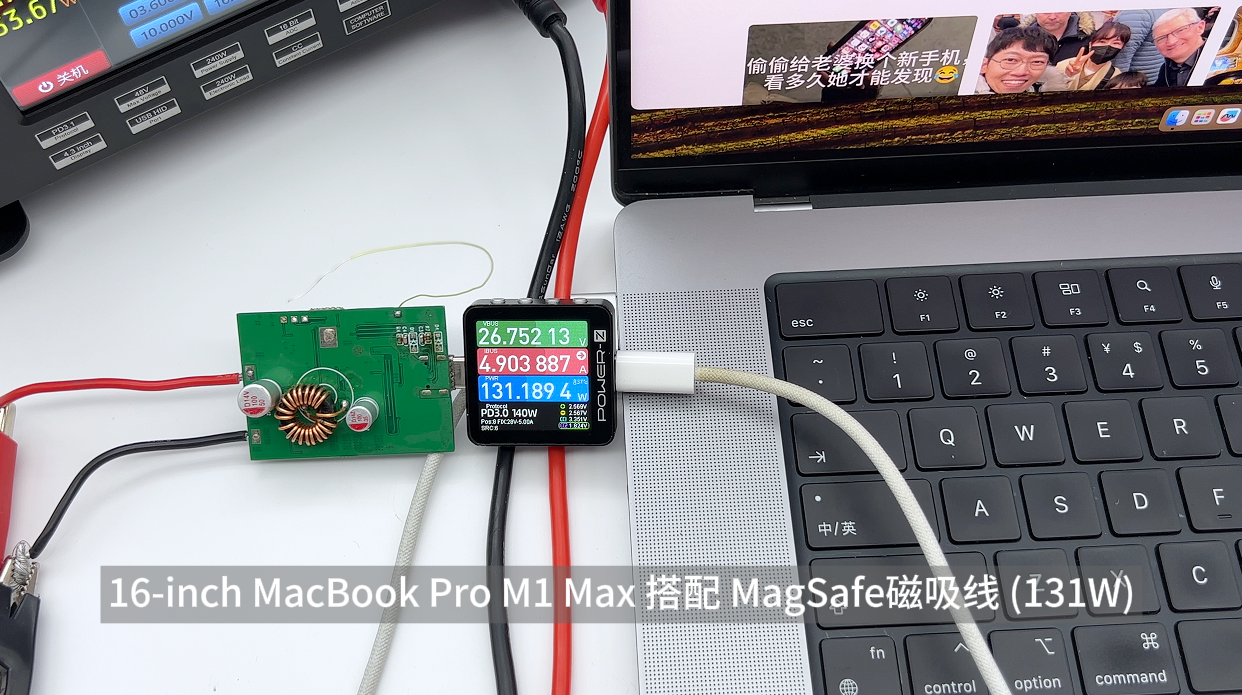

搭配MagSafe磁吸线为16-inchMacBookProM1Max充电,功率在131.19W左右。

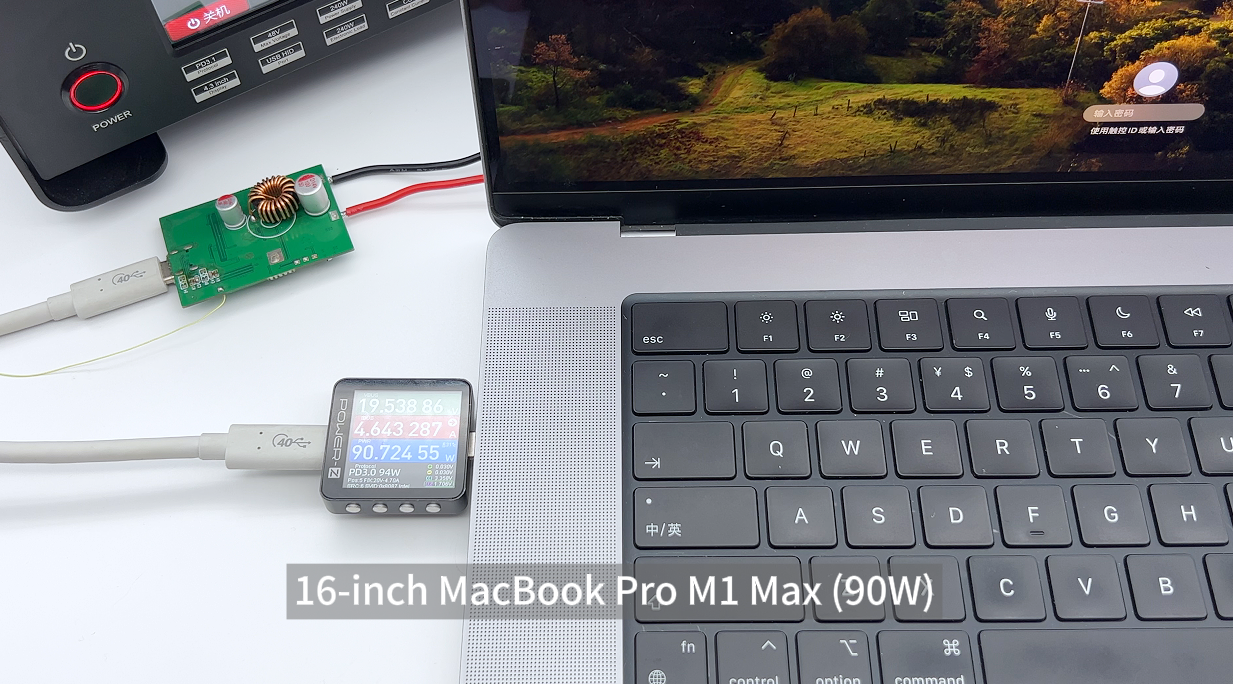

为16-inchMacBookProM1Max充电,功率在90.72W左右。

将测试数据汇总至表格,所测笔记本都能握手20V电压档位。16-inchMacBookProM1Max搭配磁吸线可触发28V5A电压档位。

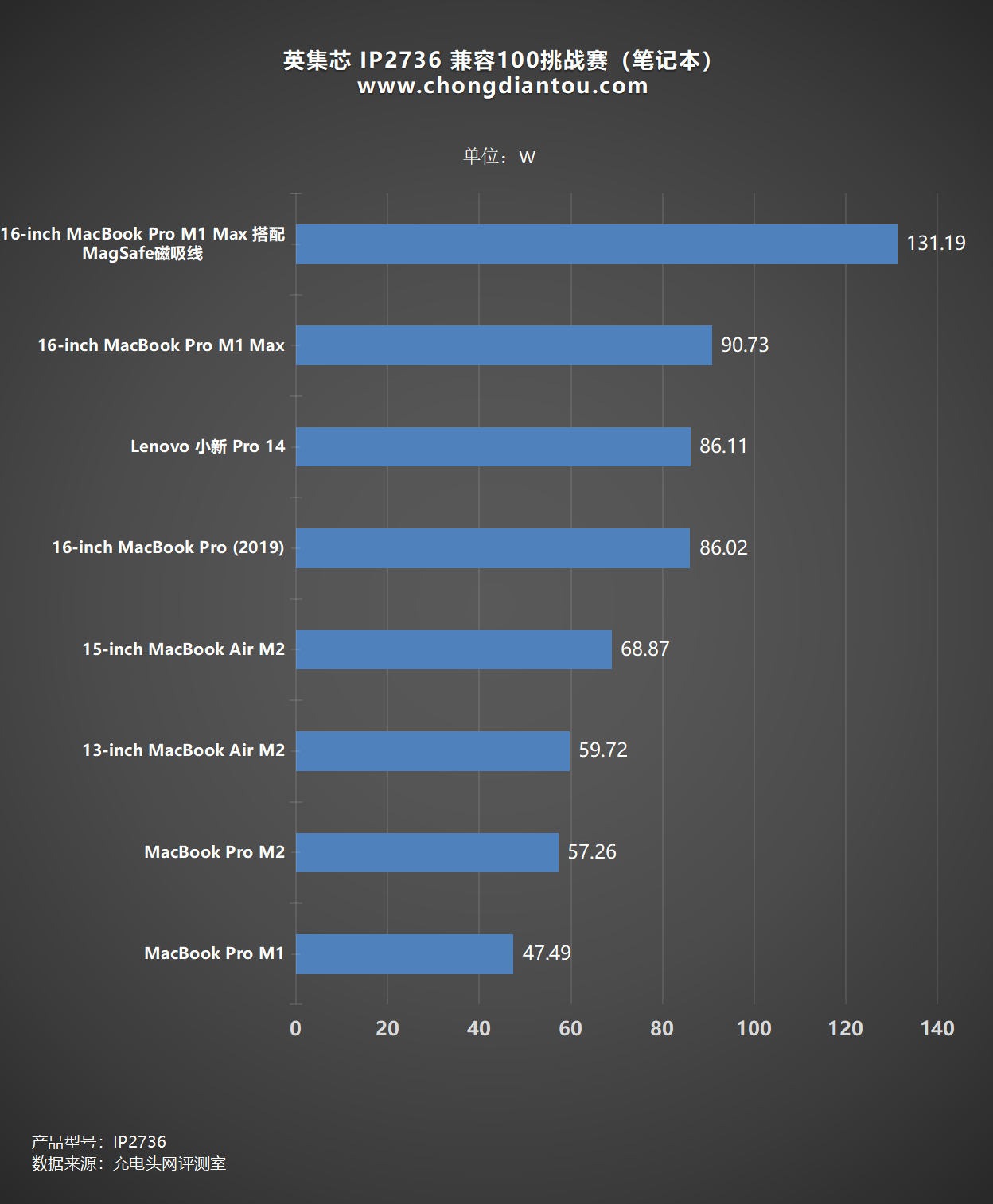

绘制出柱状图,充电功率最高的是16-inchMacBookProM1Max搭配MagSafe磁吸线,充电功率为131.19W;同时,从柱状图中可以看出,所测笔记本,全兼容。
充电头网总结英集芯IP2736是专为USB端口设计的多协议快充协议芯片,集成了多种主流快充协议如等,并具备对E-Marker线缆的识别功能。该芯片还拥有可编程的电压和电流环路控制、线损补偿功能、支持多种电压调整方式以及NMOS驱动和压差检测等特性,从而显著提升了电源系统的性能、稳定性和安全性。
英集芯IP2736支持协议,包含五组固定电压档位、一组PPS电压档位和一组补充电压档位,其最高支持140W的PD快充功率,能够满足手机与笔记本电脑的充电需求,并且在兼容性方面表现优异。

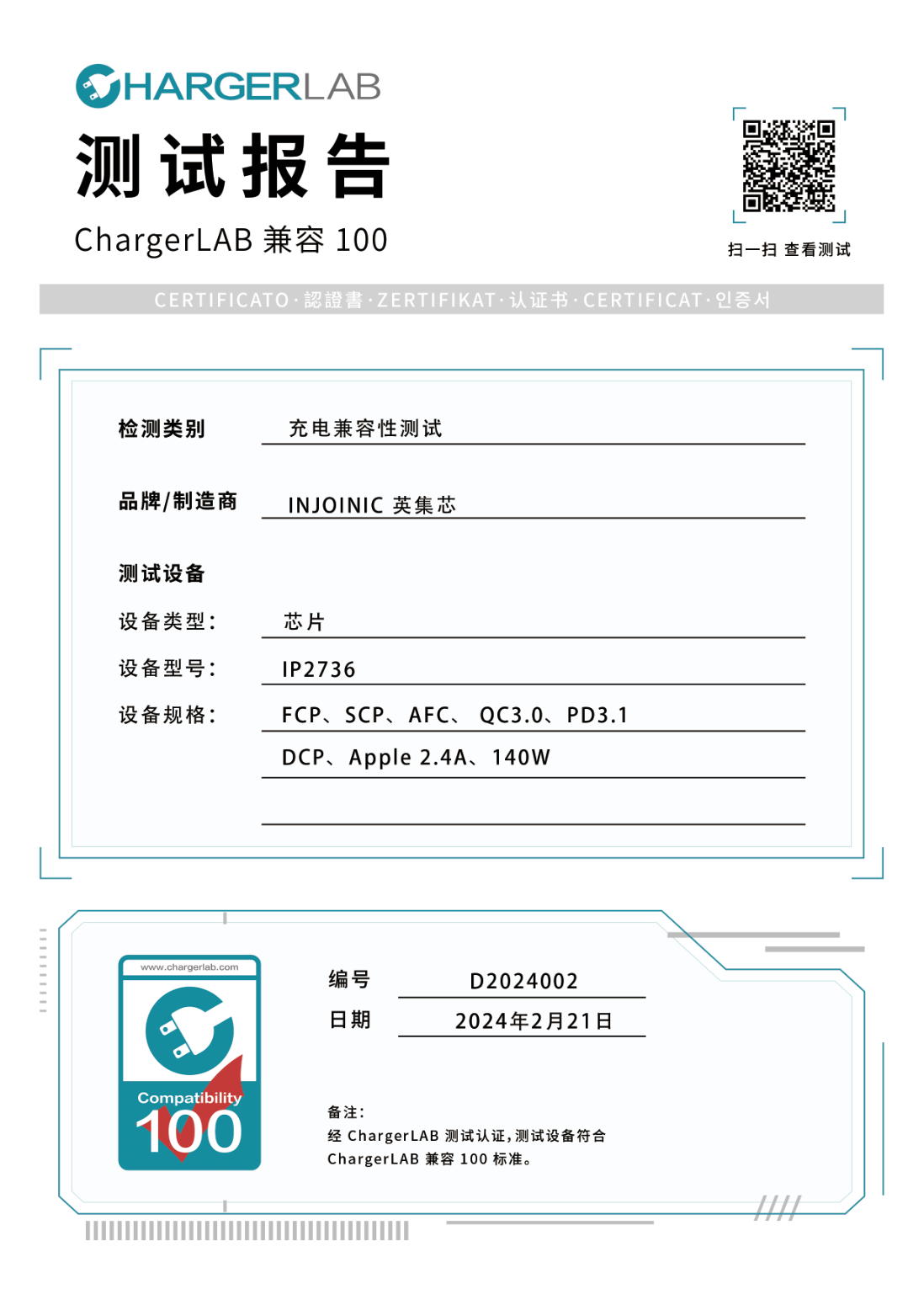

下面是充电头网出具的兼容100测试报告。

如上图,英集芯IP2736成功通过充电头网兼容性100挑战赛。
充电头网兼容性实验室介绍充电头网兼容性实验室位于中国深圳,拥有多达180个设备,并且每个月都会进行设备更新,以丰富的设备储藏量来满足不同产品的兼容性测试需求,用强大的数据支撑来保证我们测试的产品的权威性。
