目前市面上已有不少高性能笔记本、旗舰充电宝都直奔100W充电，诸如小米、iQOO的旗舰手机更是支持120W快充，大功率PD充电器的市场需求直线上升。近日REMAX睿量便推出一款100W氮化镓快充充电器以满足市场需求。
这款产品在氮化镓加持下，整体体积小巧，同时拥有4个USB接口，支持最大100W快充，可解决大功率与多设备的场景需求。
充电头网在得到消息后，立马在REMAX睿量天猫旗舰店入手了这款产品，在活动优惠下花了168元，可以说性价比超高。那么下面就来看看产品的详细拆解，一睹内部用料做工。
一、REMAX100W氮化镓充电器外观

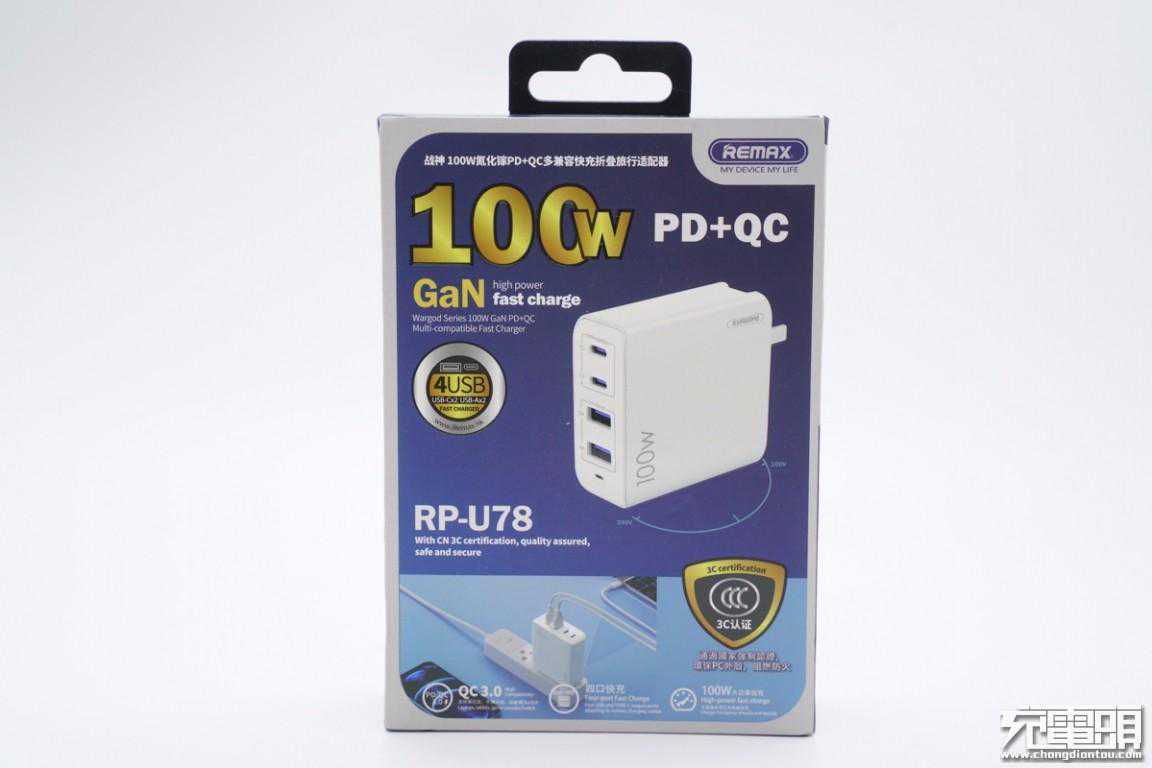

包装盒采用灰蓝配色，正面印有REMAX品牌、充电器外观图、使用场景图，以及100W、PD+QC、4USB、GaN等特性标识，对产品核心特点进行充分展示。

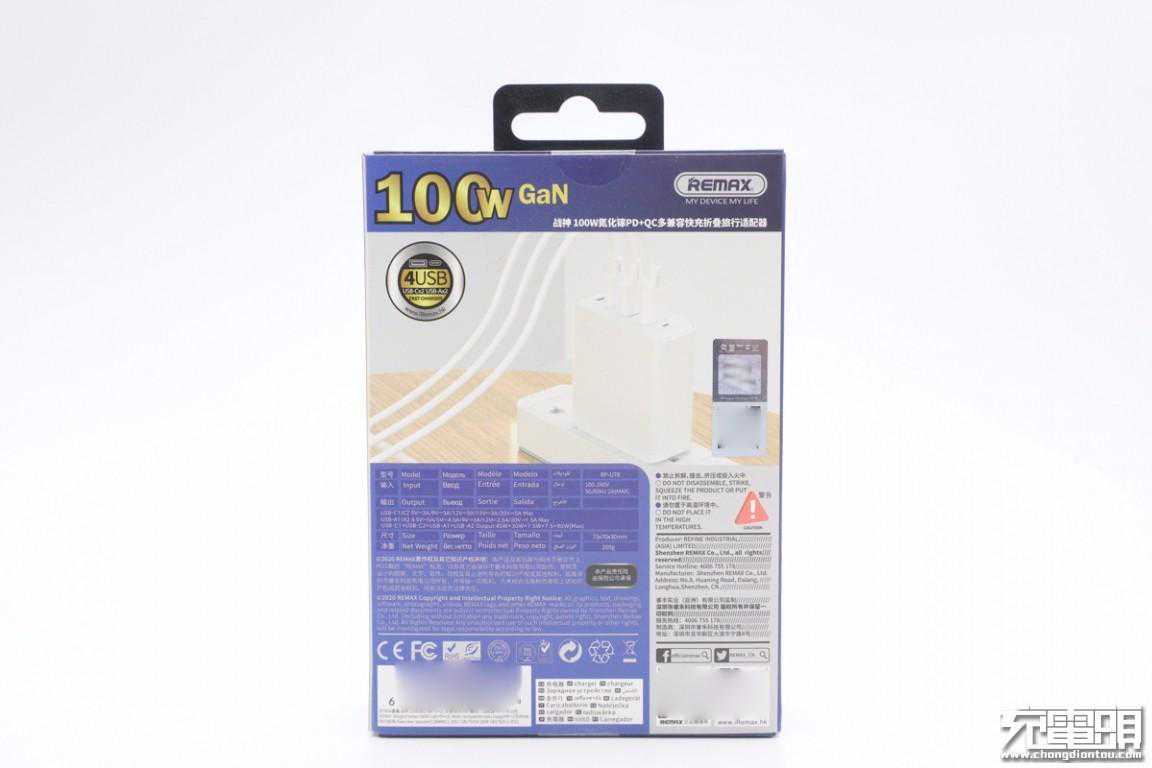

盒子背面印有产品使用场景图以及参数信息。

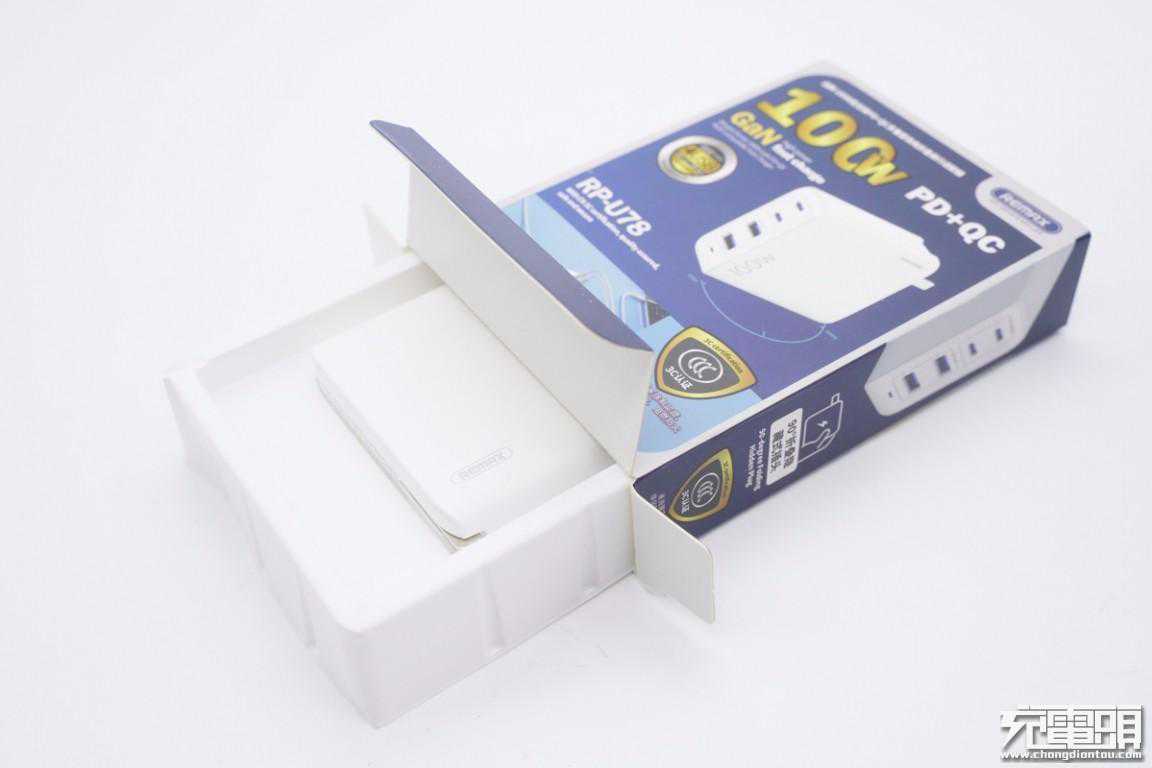

包装盒内部使用塑料托盘固定保护充电器。

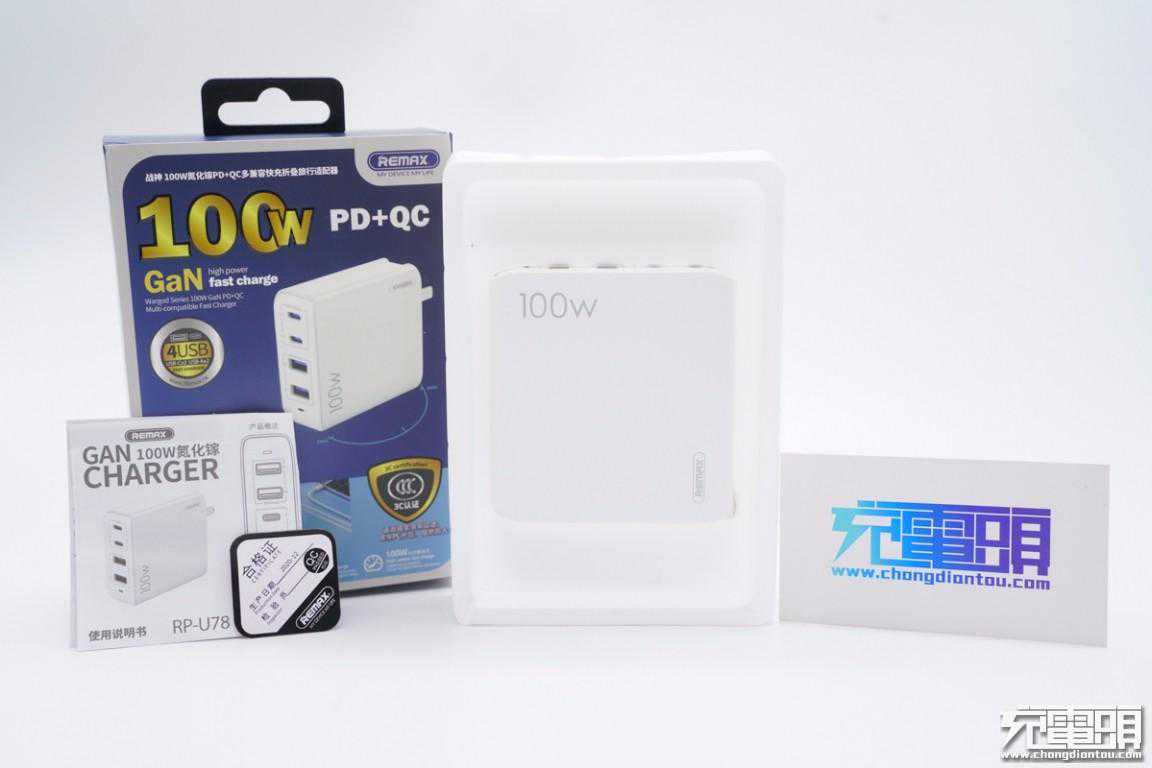

包装内含充电器、使用说明书和合格证。
REMAX100W氮化镓充电器采用PC阻燃材质白色外壳，表面全部磨砂处理，腰身各面之间过渡圆润，使用手感好。

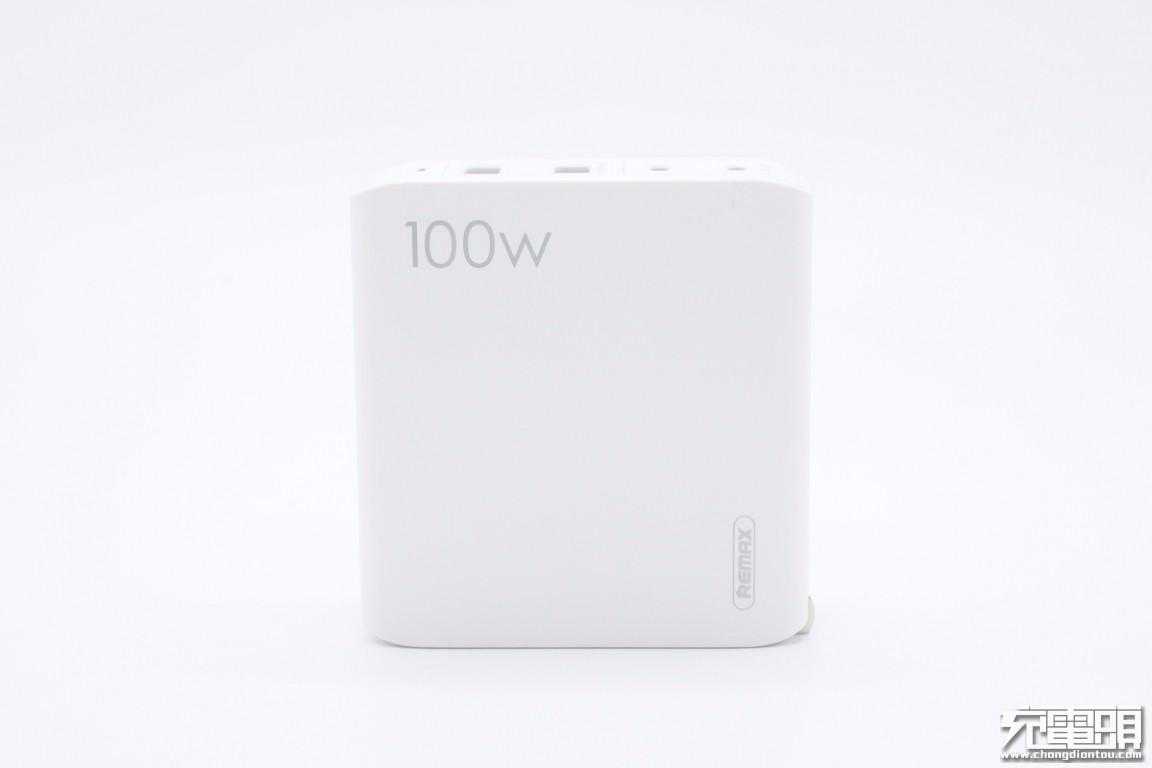

机身正面印有100W和REMAX字样，表明品牌和功率。此外机身四端略微弧面过渡，看上去并非直角，设计独特。

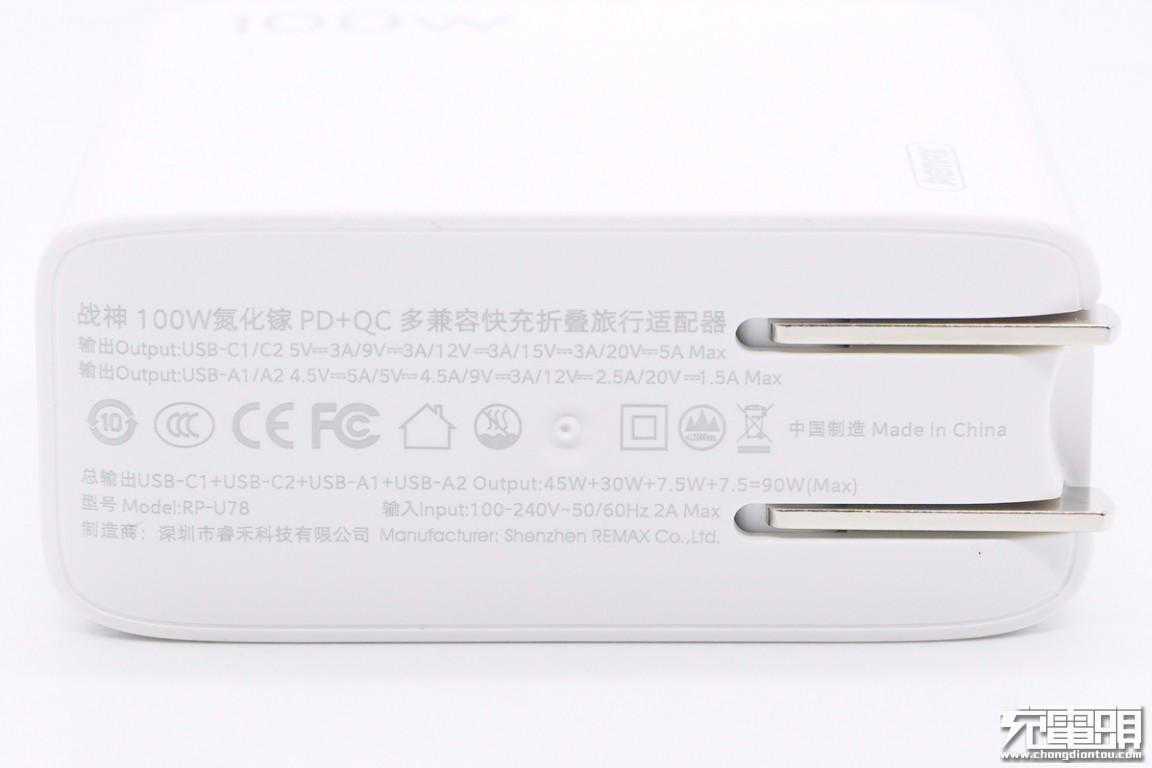

充电器输入端外壳上标注有参数信息
型号：RP-U78
输入：100-240V~50/60HZ2A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5AMax
USB-A1/A2：4.5V5A、5、9V3A、12、20
总输出：
USB-C1+USB-C2+USB-A1+USB-A2：45W+30W+7.5W+7.5W=90W
制造商：深圳市睿禾科技有限公司
产品已经通过了3C认证、CE认证和FCC认证。

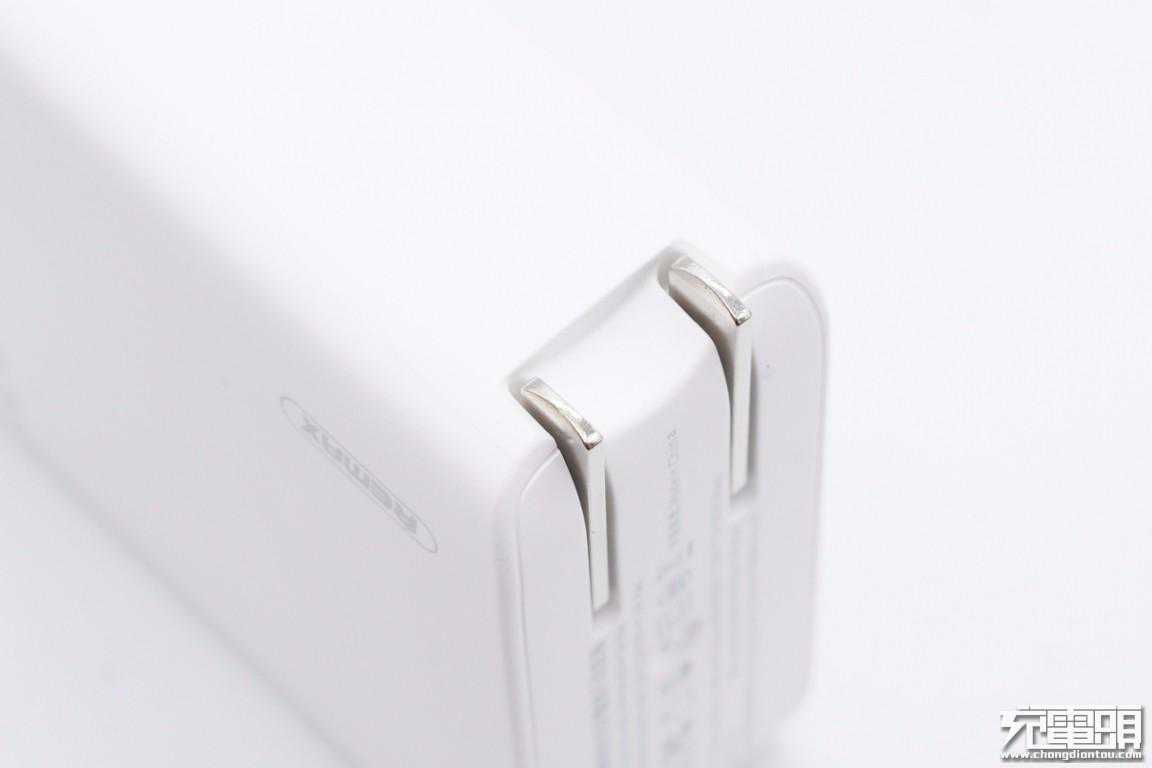

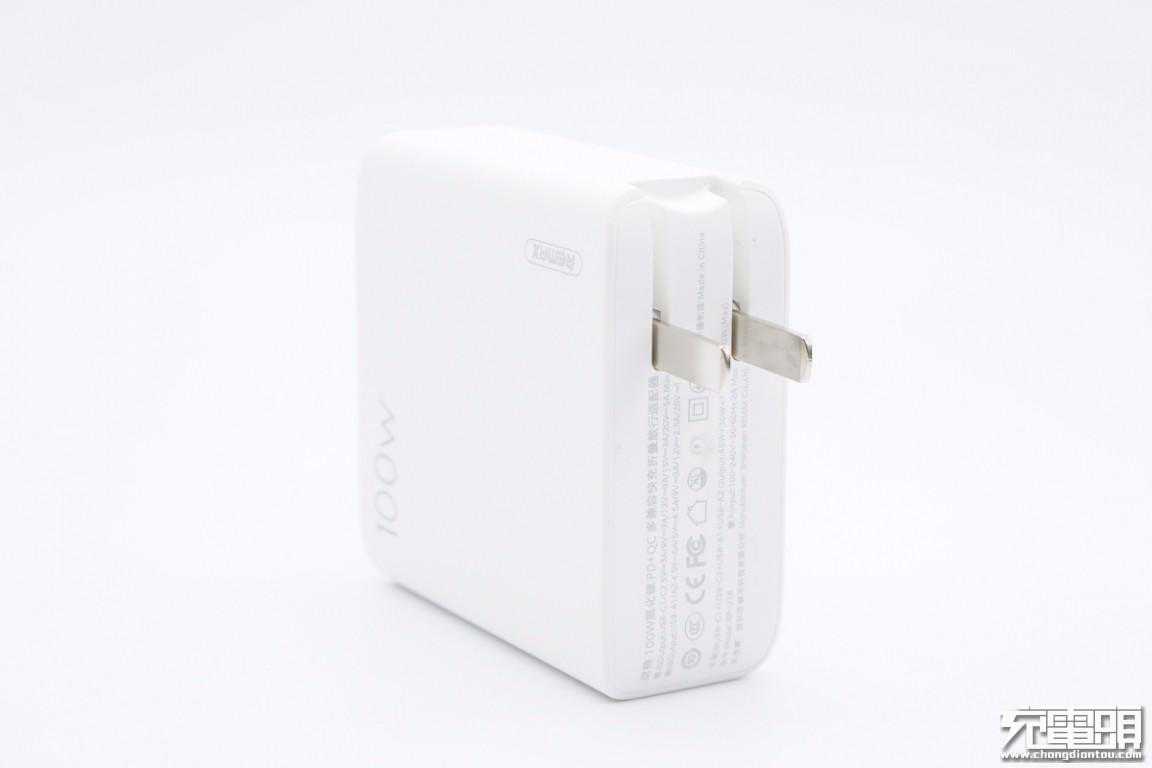

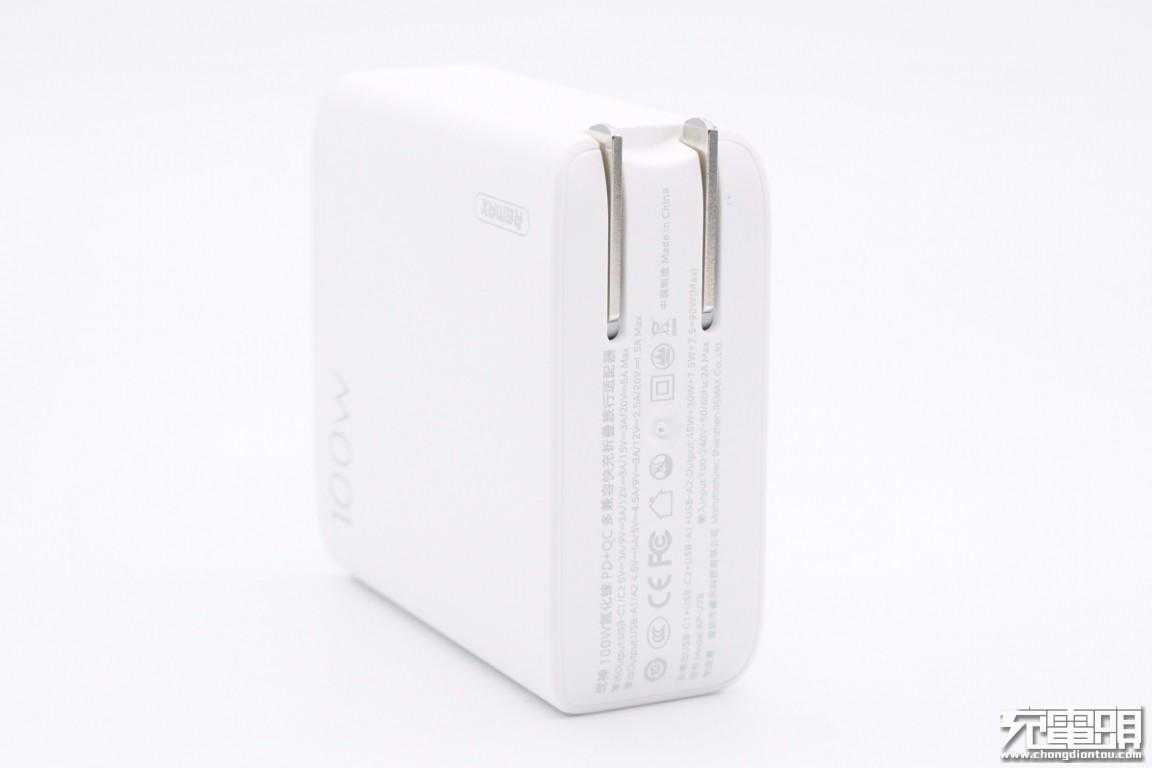

充电器配备的是可折叠国标插脚。
此外机身在插脚一端设有凹槽，方便用户将插脚取出使用，考虑周到。

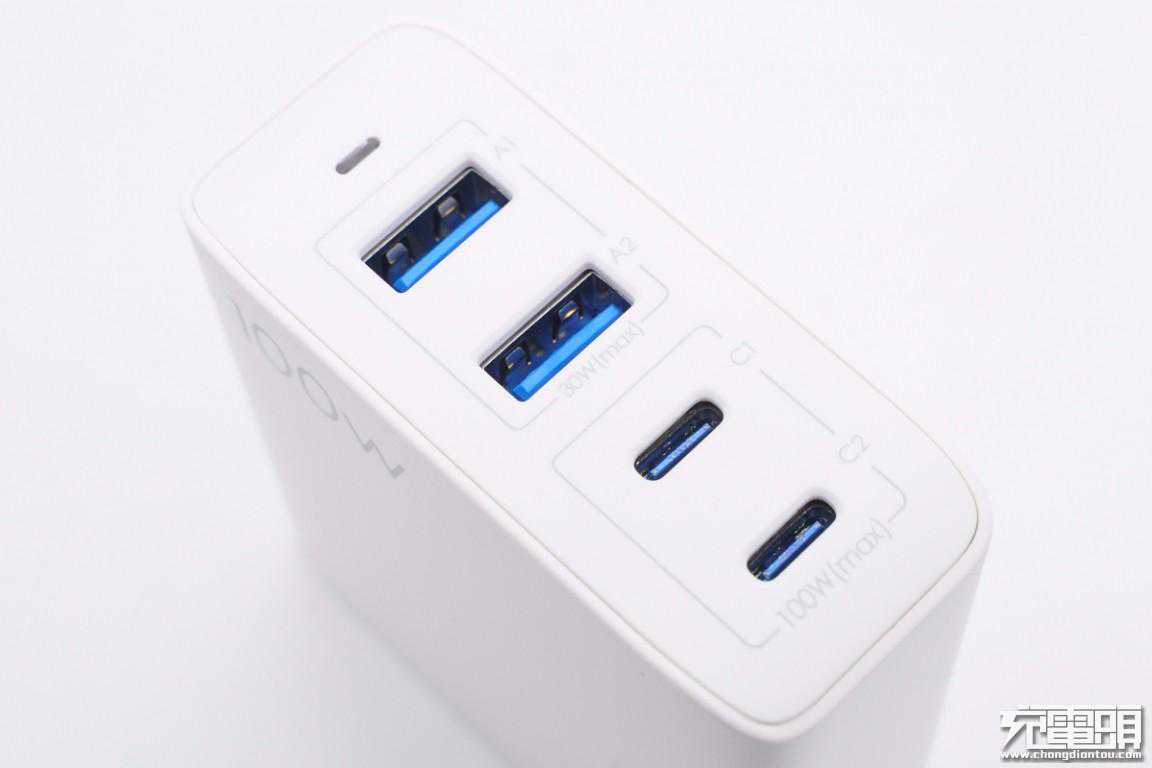

输出端配备2C2A四个接口，且均为蓝色胶芯，两类接口旁分别印有30W和100W标识。
同时输出顶面还配有LED指示灯。

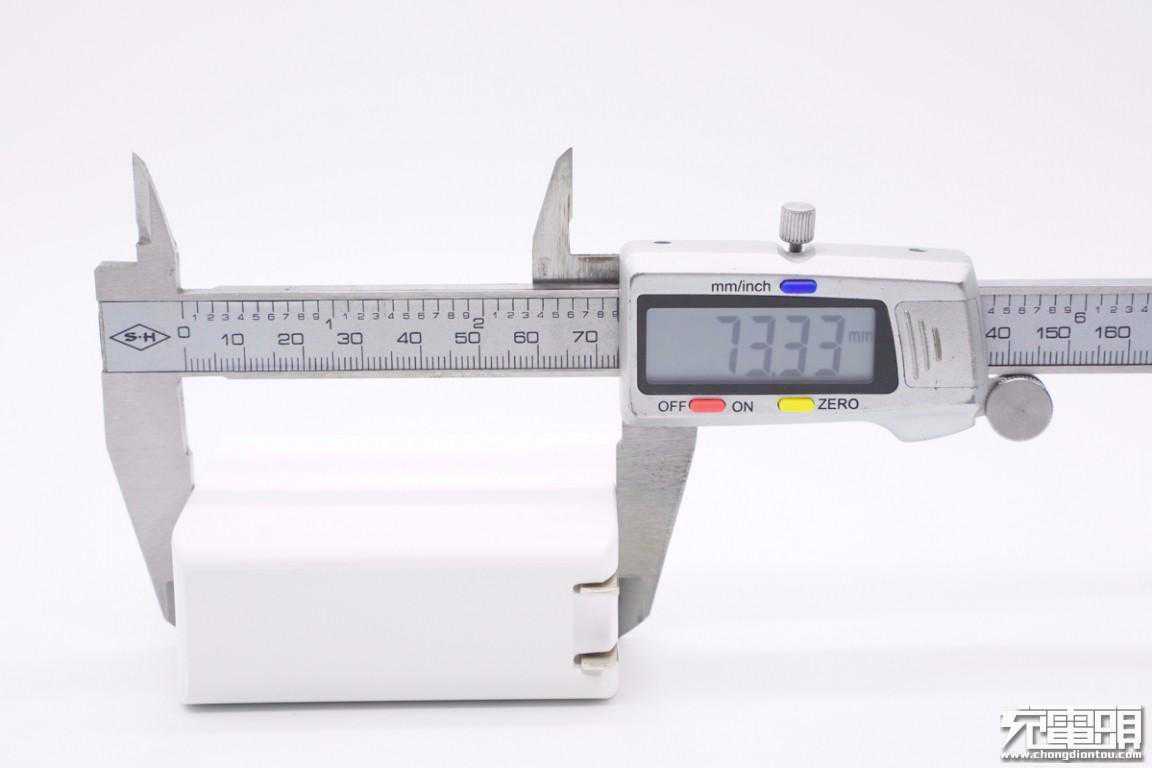

使用游标卡尺实测充电器机身长度为73.33mm。
宽度为70.38mm。

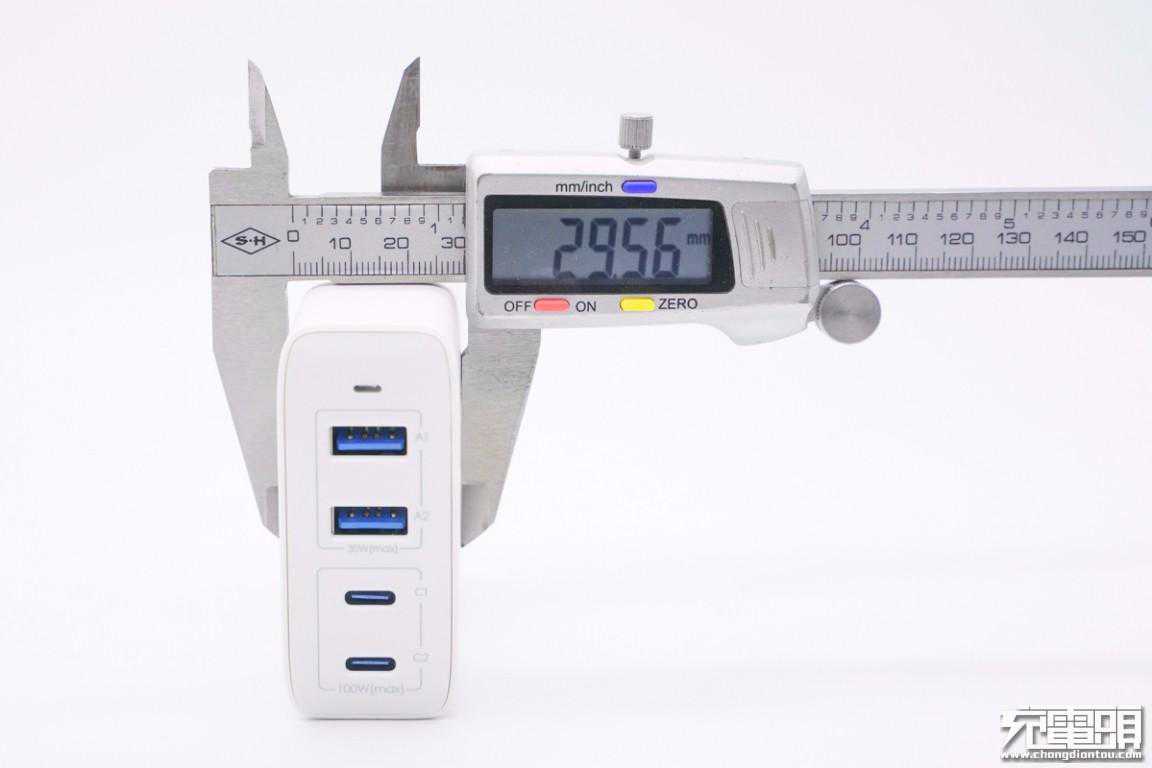

机身厚度为29.56mm。

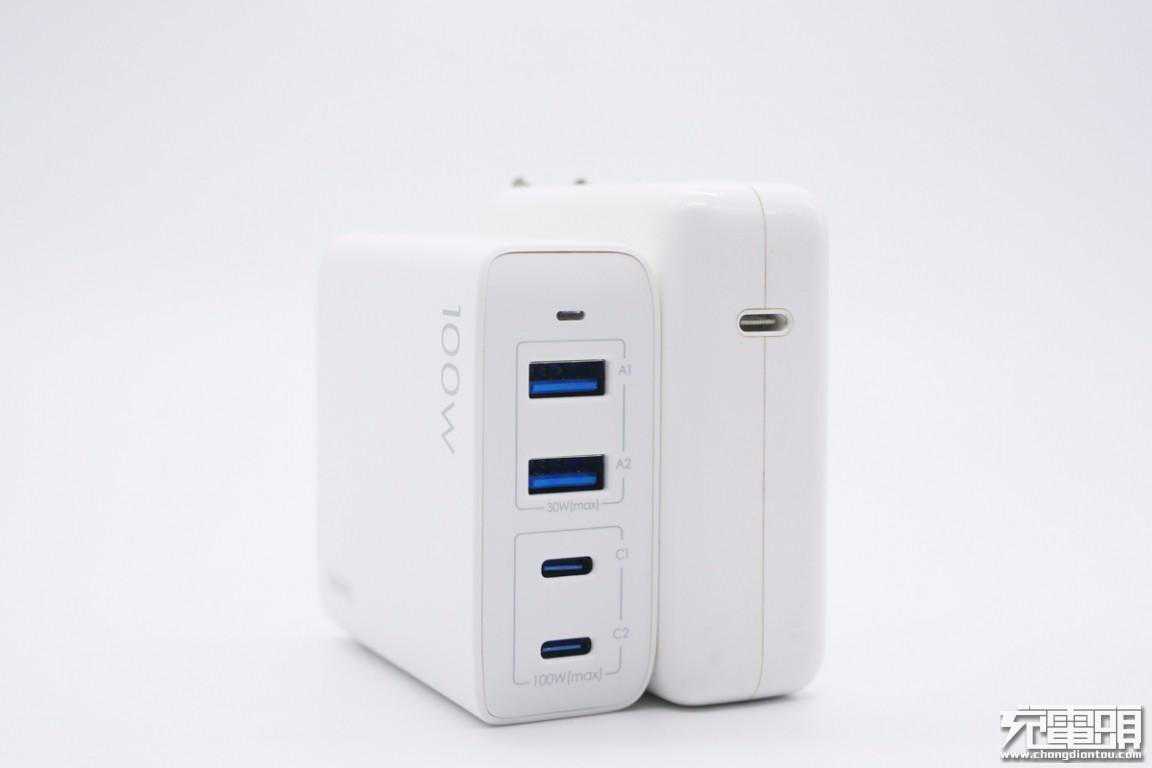

和苹果96W充电器大小直观对比，REMAX这款要小一圈。

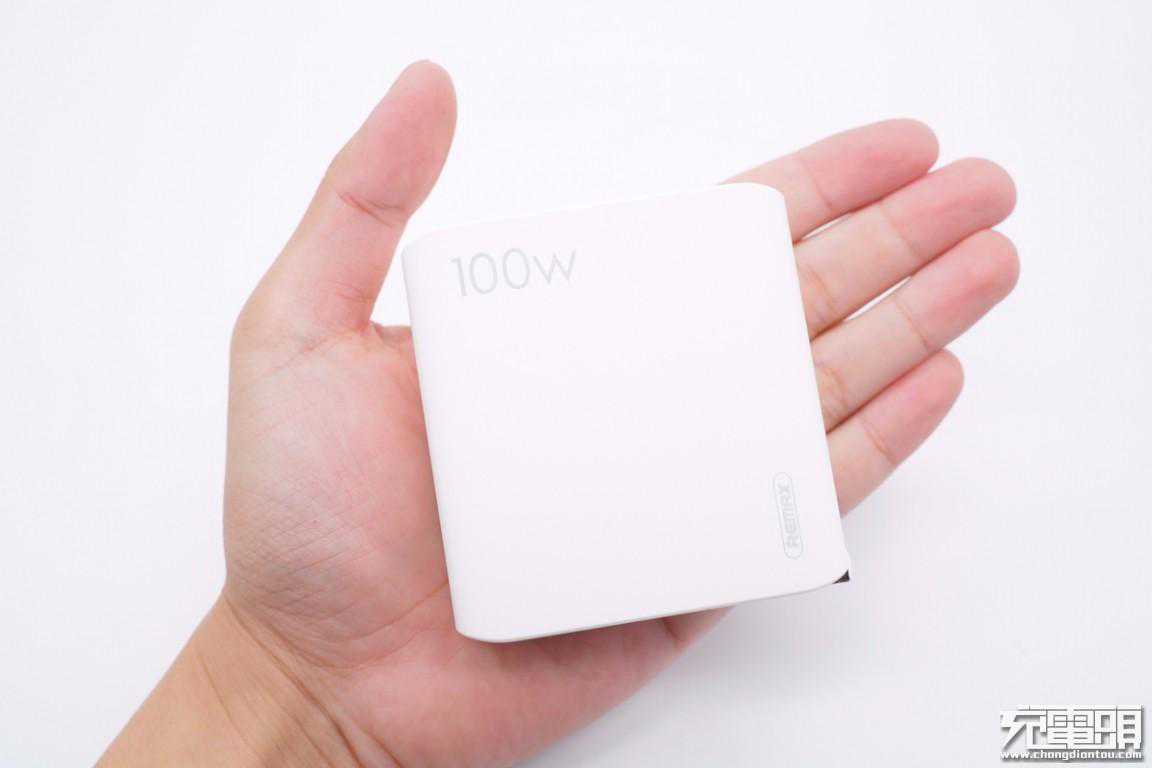

拿在手上的直观感受。

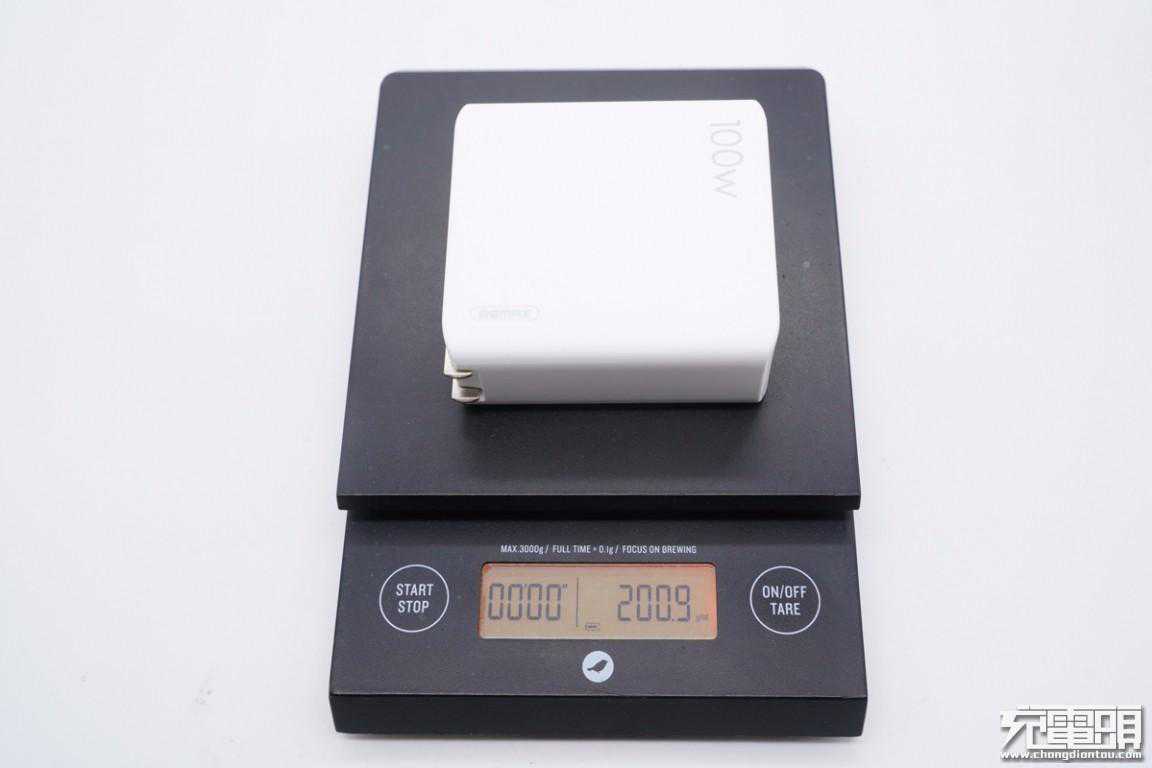

充电器净重约为201g。

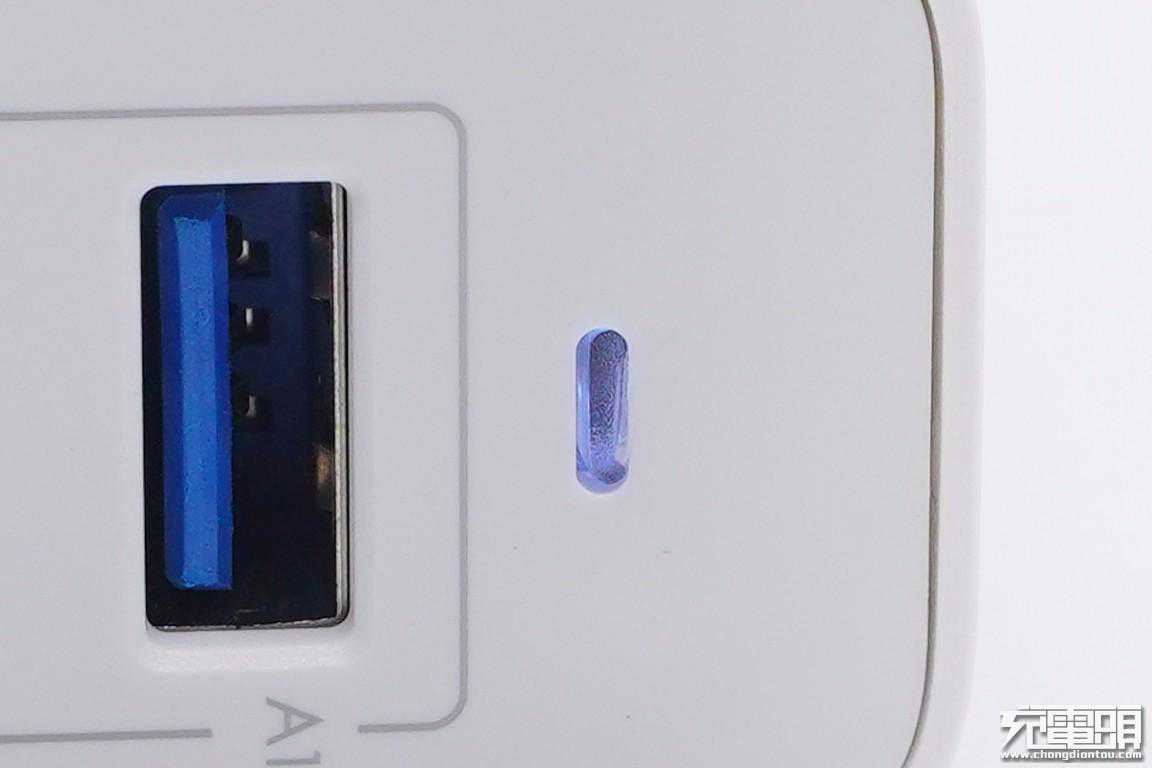

接通电源LED灯亮淡蓝色光。

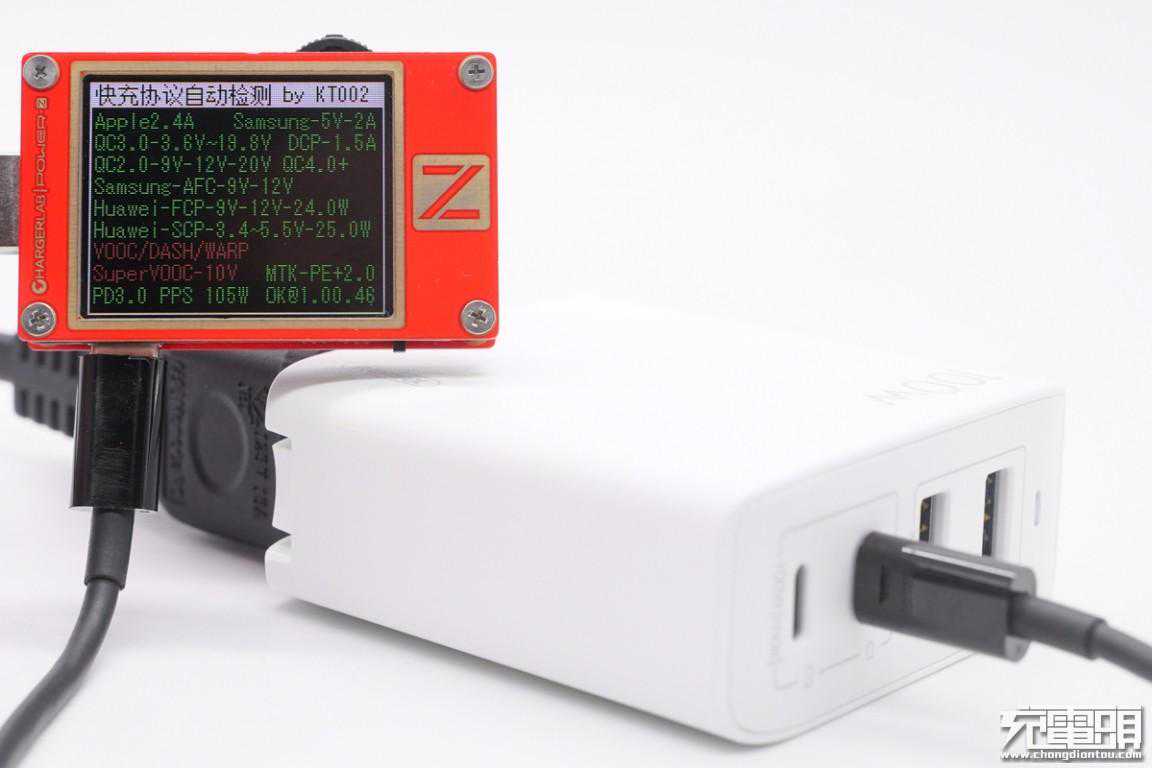

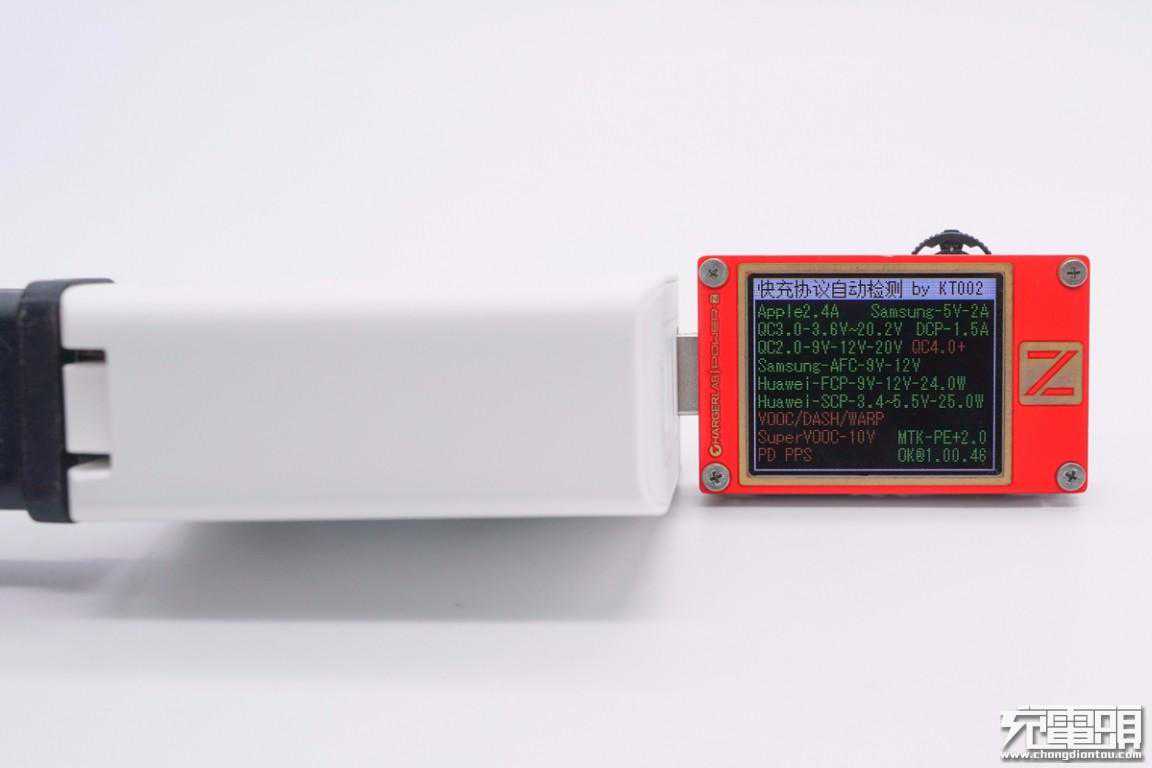

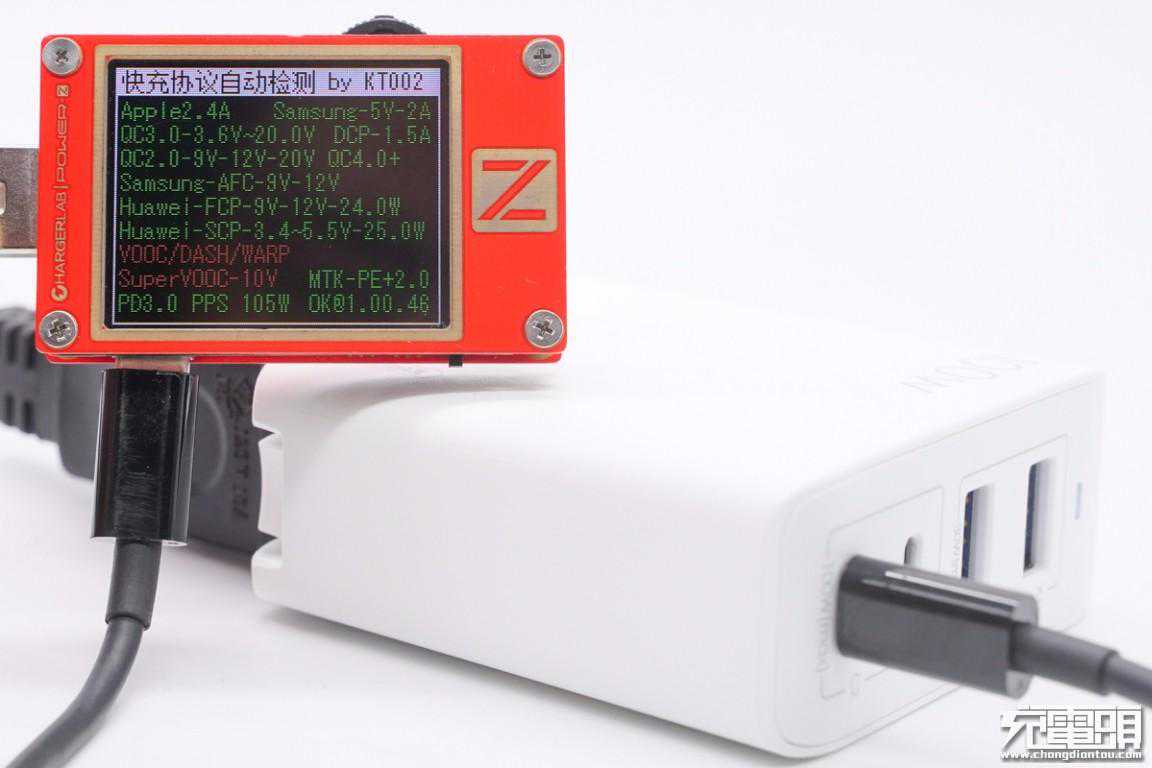

使用ChargerLABPOWER-ZKT002检测USB-C1口的输出协议，显示支持、Samsung5V2A和DCP协议，以及/3.0、AFC、FCP、SCP、、和PPS等多个快充协议。

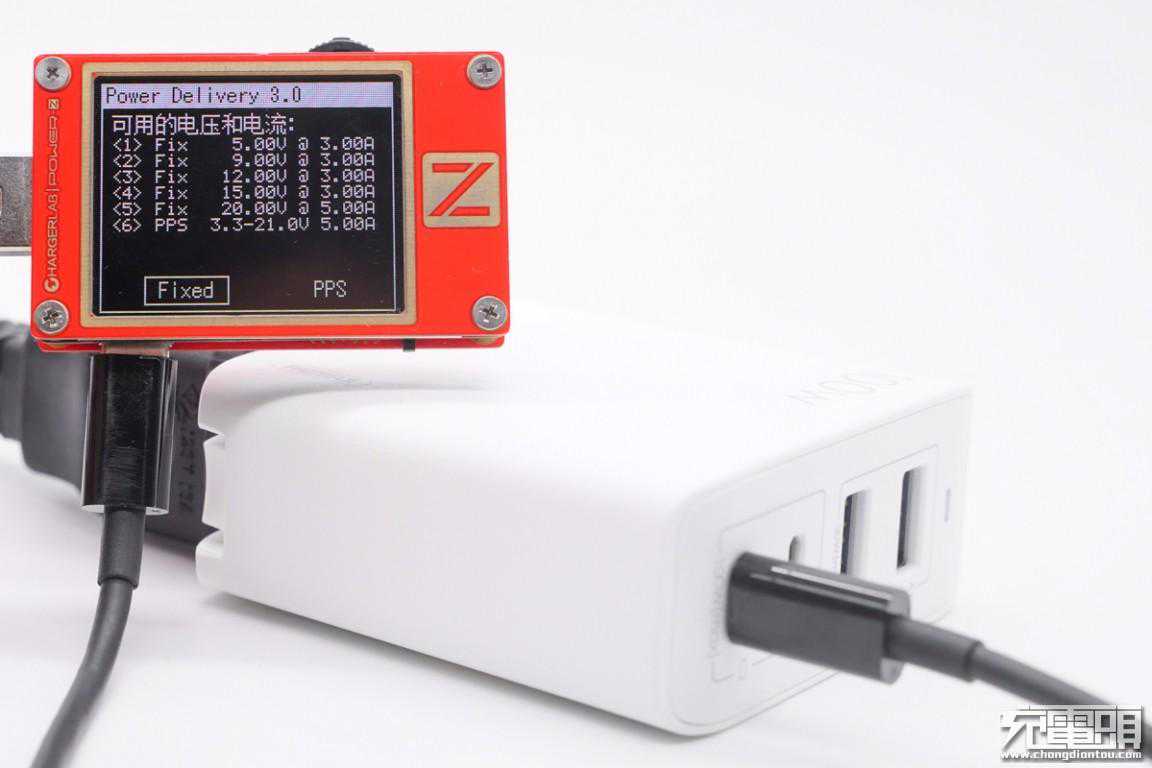

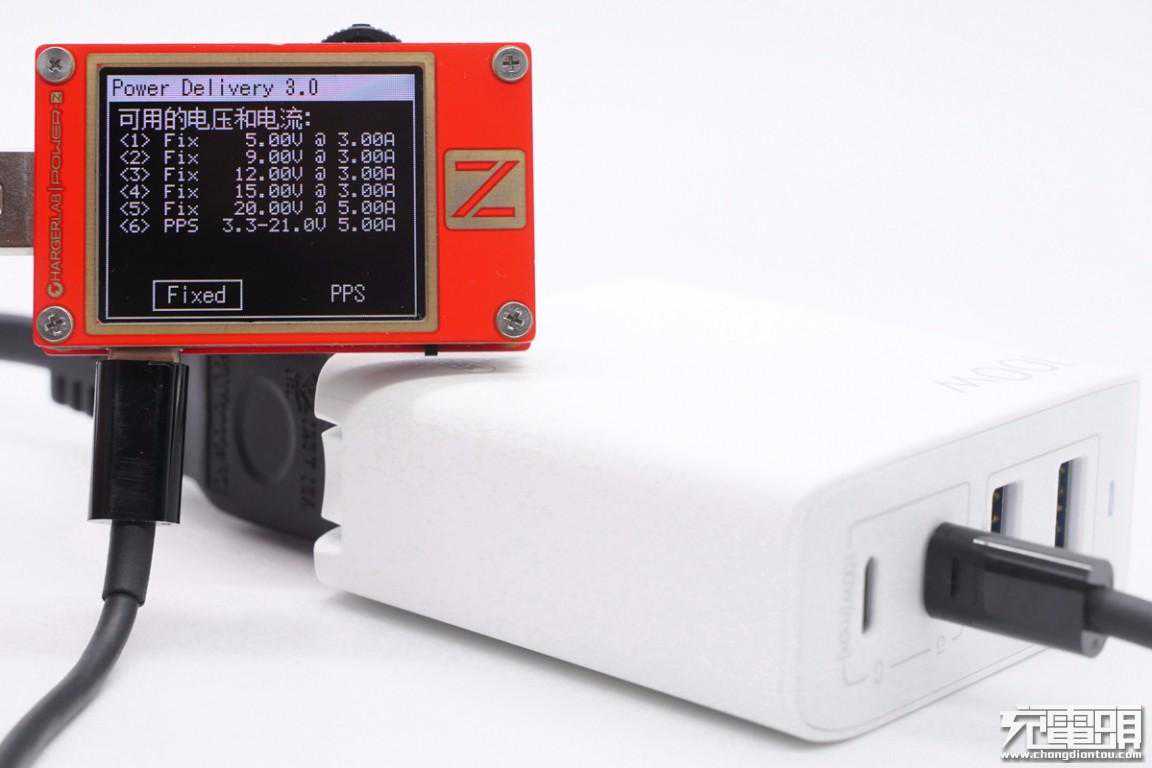

除此之外，其PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位以及一组3.3-21V5A的PPS电压档位。
另外使用KT002检测发现USB-C2口协议和USB-C1口的完全一样。
不仅如此，两个C口的PDO报文也相同，也就是说这两个接口单口输出性能完全一样，支持功率盲插，使用十分方便。
使用KT002检测USB-A1口输出协议，显示支持、Samsung5V2A、DCP、/3.0、AFC、FCP、SCP和协议。
另外使用KT002检测发现USB-A2口输出协议和A1口的一样，两个A口也支持盲插使用。
二、REMAX100W氮化镓充电器拆解

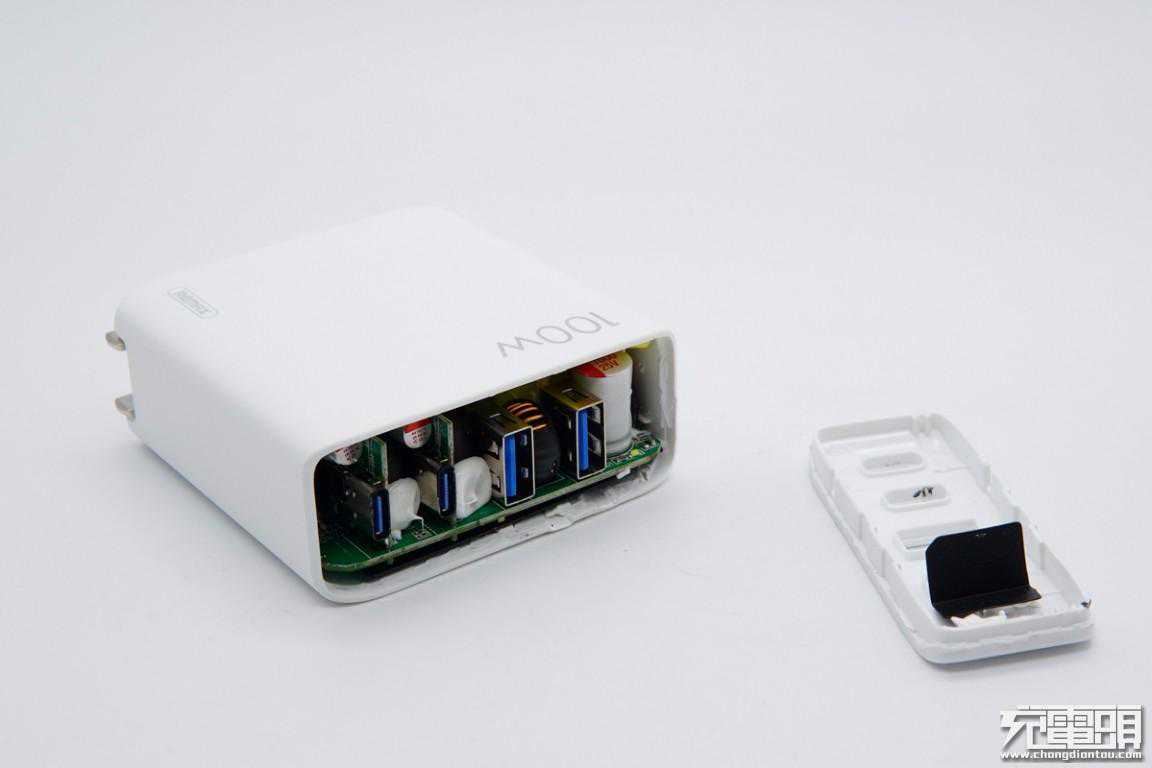

将输出顶面外壳拆开，LED灯处设有黑色塑料片，防止漏光。

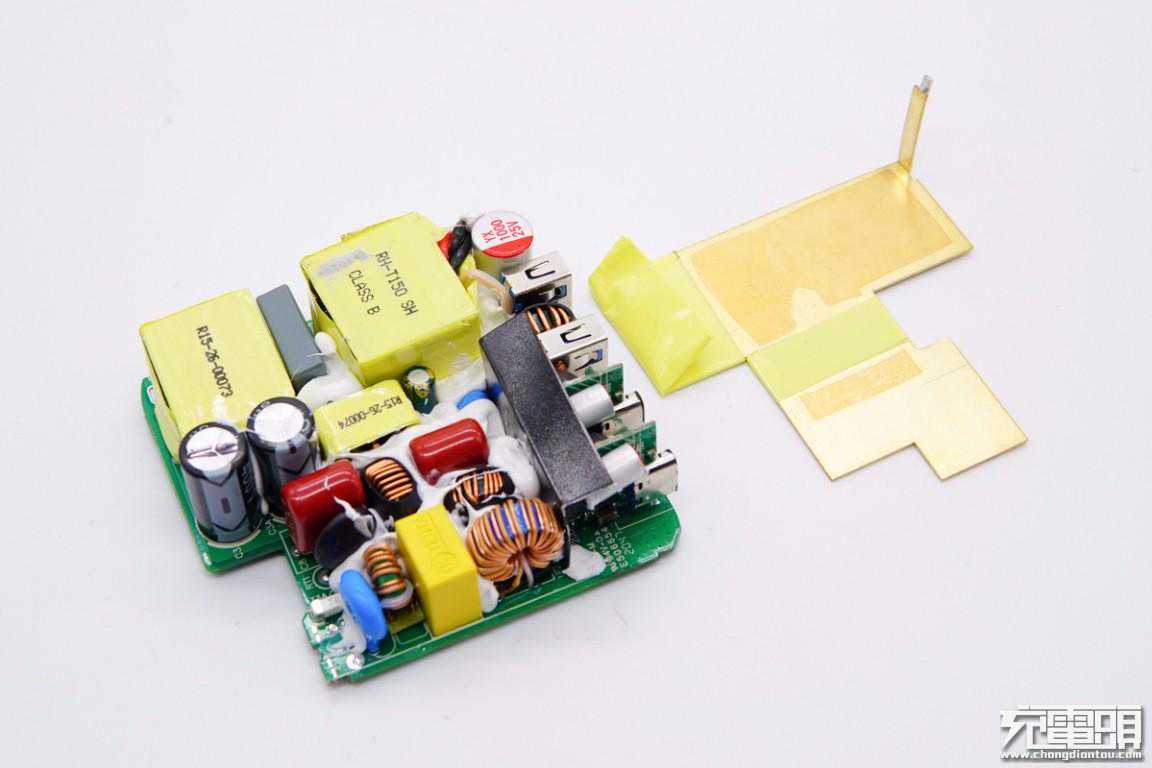

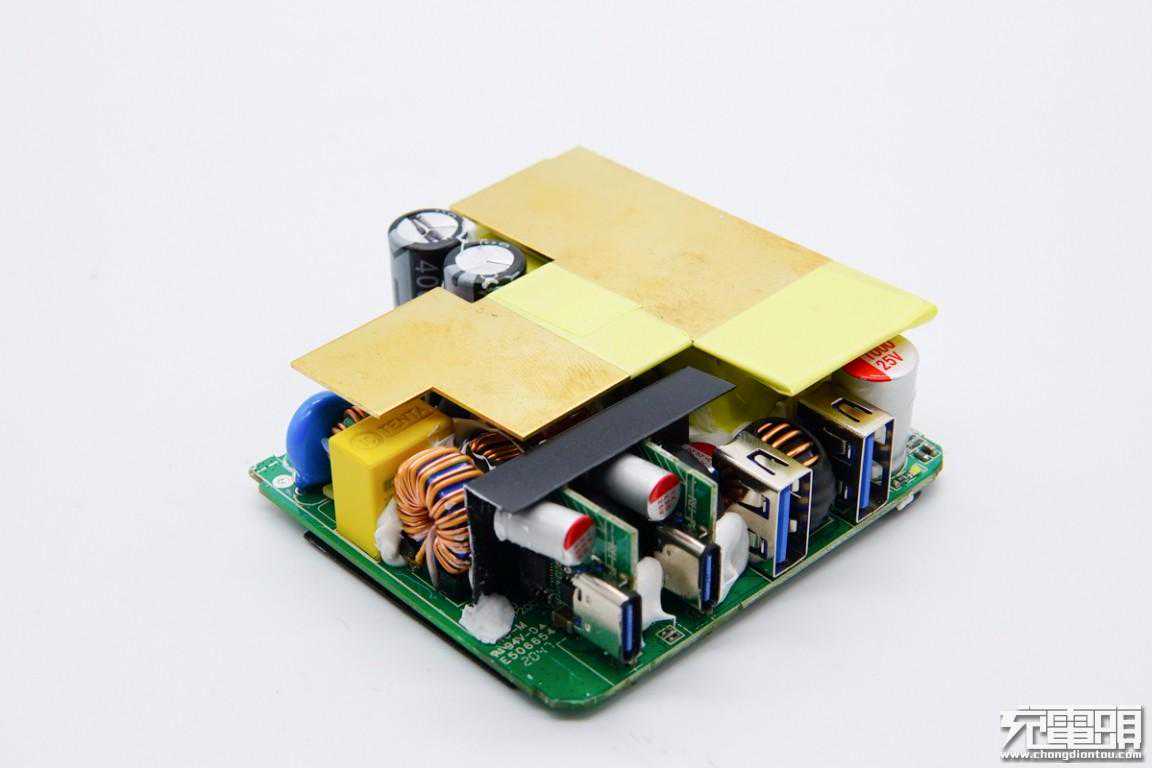

PCB板正面覆盖黄铜散热片，低压部分区域粘贴绝缘胶带处理。
拆掉散热片，主板正面元器件布局整齐紧凑，缝隙间打胶固定处理，初级元件与输出小板之间设有隔离板。

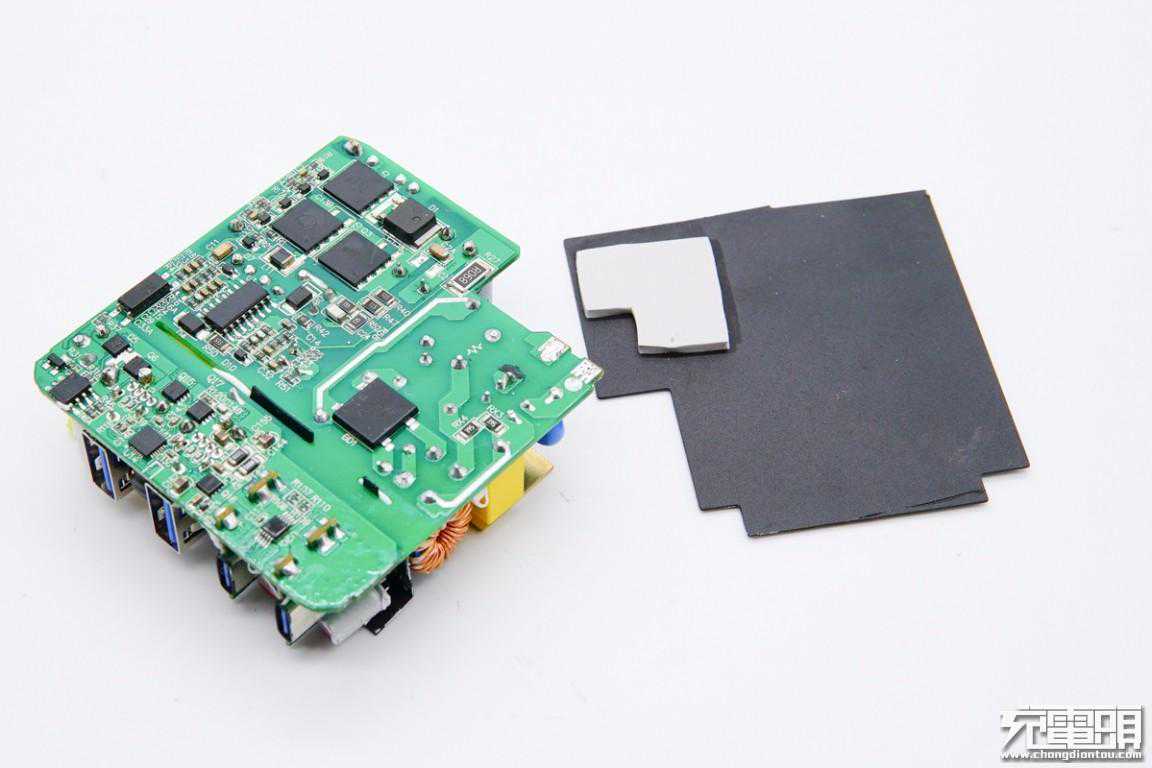

PCB板背面同样配有黄铜散热片和隔离板，对应三颗氮化镓功率芯片处还设有导热垫帮助导热。

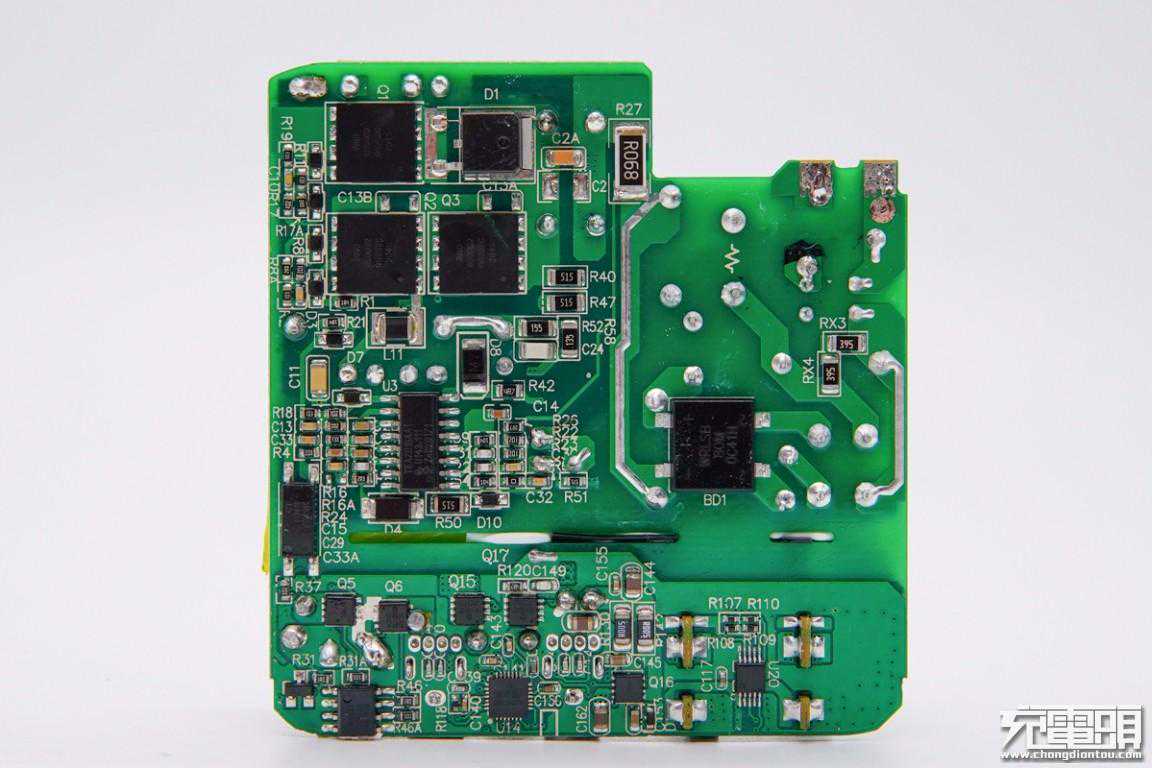

PCB板背面一览，电路布局清晰，初次级之间设有镂空槽。
经过对充电器正背面电路分析发现，REMAX100W2A2C氮化镓充电器内部采用APFC升压后为开关电源供电，LLC架构开关电源定压输出，同步整流，三路同步整流降压四口输出的设计架构，输出功率智能调整分配。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，白色保险丝隐约可见，此外这一侧还设有压敏电阻、NTC浪涌抑制电阻、两级共模电感和安规X电容。

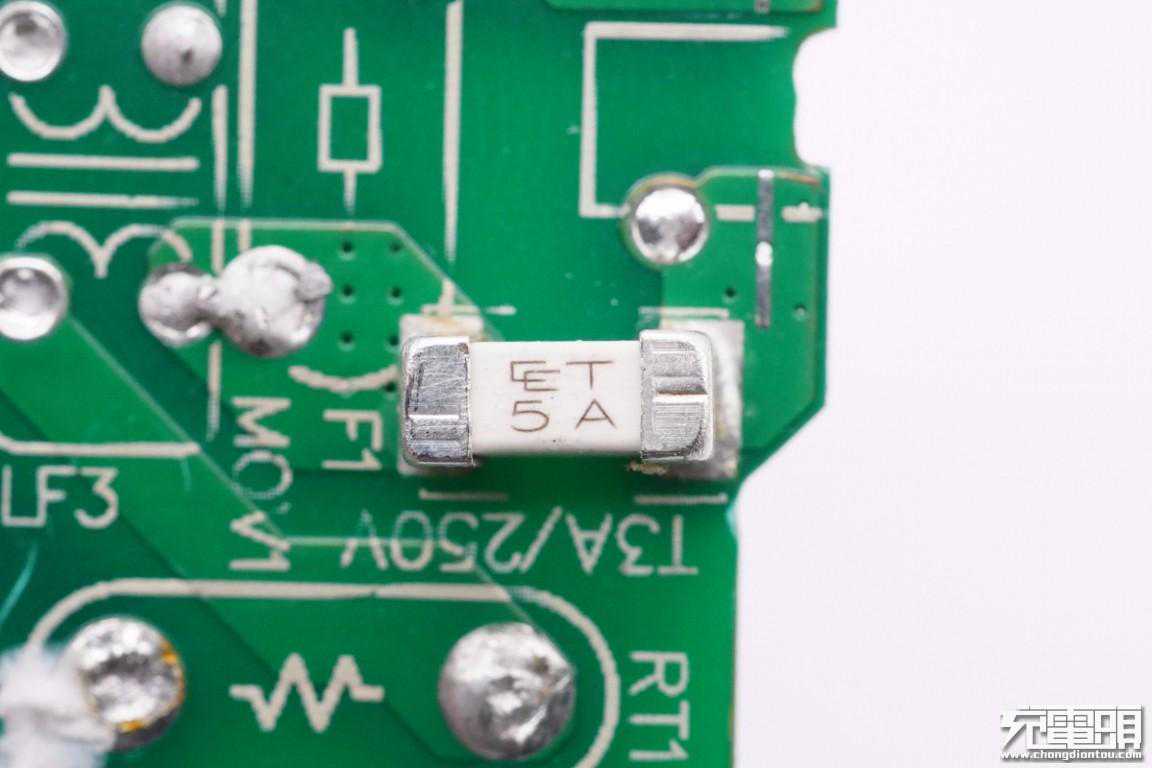

保险丝来自诚润电子，贴片焊接，额定电流为5A。
10D471K压敏电阻，用于输入过压保护，当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。

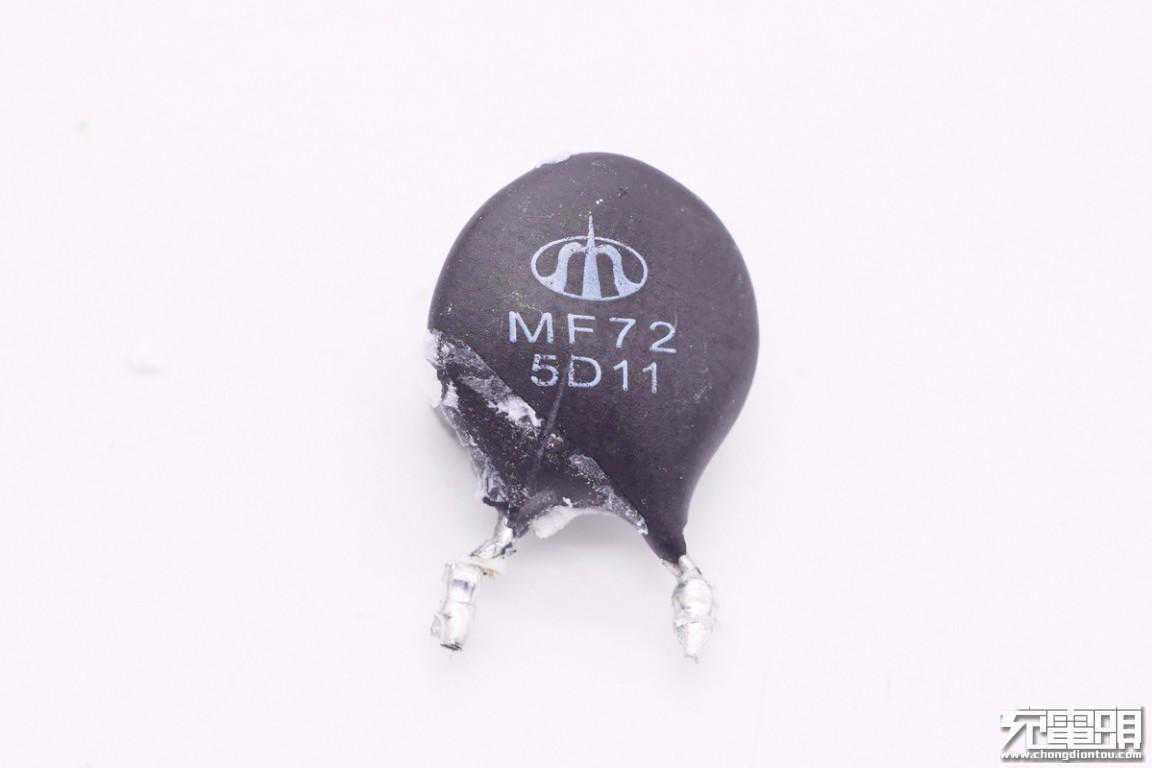

MF725D11NTC热敏电阻，用于抑制输入浪涌电流，减小充电器插电时的冲击电流。

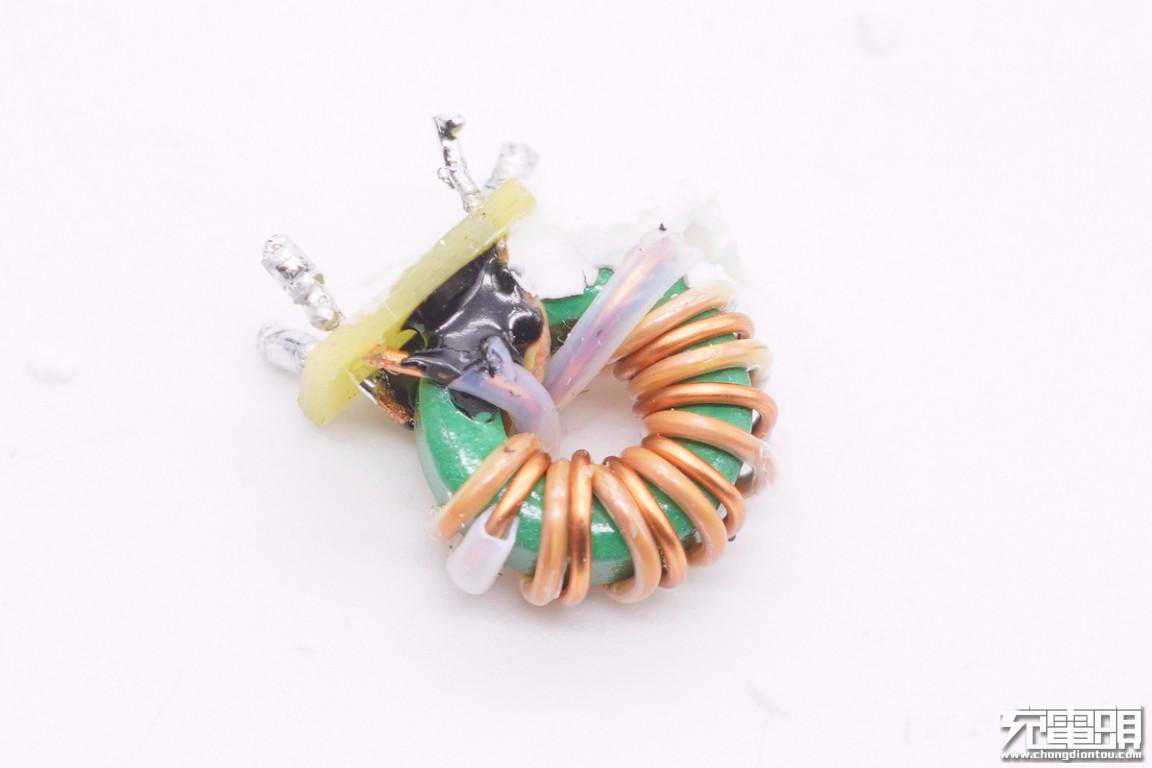

共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写，蓝色磁芯。
安规X电容容量0.33μF。
输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。
沃尔德WRLSB80M资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W2A2C氮化镓快充、努比亚1A1C45W氘锋氮化镓快速充电器、公牛65WPD快充插座、麦多多2C1A65W氮化镓充电器、鸿达顺65W氮化镓充电器、OPPO50W饼干氮化镓快充、ROCK65W氮化镓充电器等多款快充产品采用，产品性能获得客户一直认可。
PCB板前端一览，设有滤波电容和PFC升压电感等元器件。

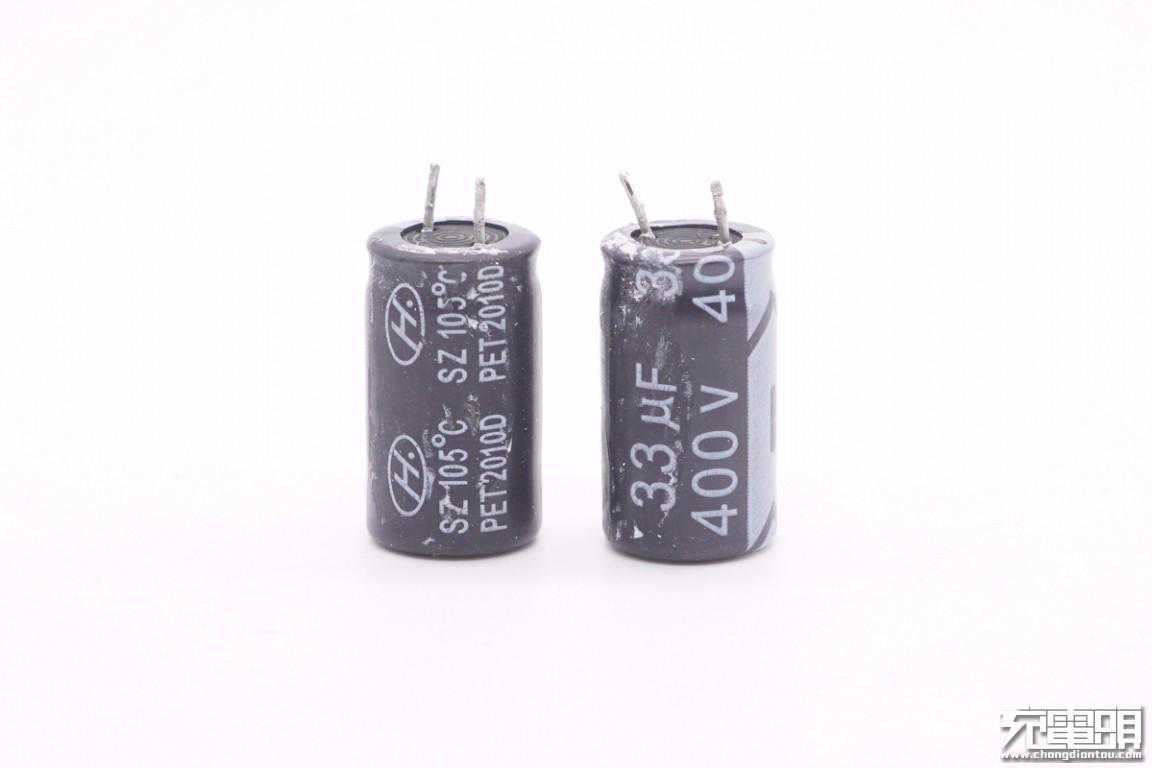

两颗高压滤波电解电容，规格均为400V33μF，由于PFC升压后电压稳定，无需采用大容量电解电容，两颗33μF即可满足100W功率输出。

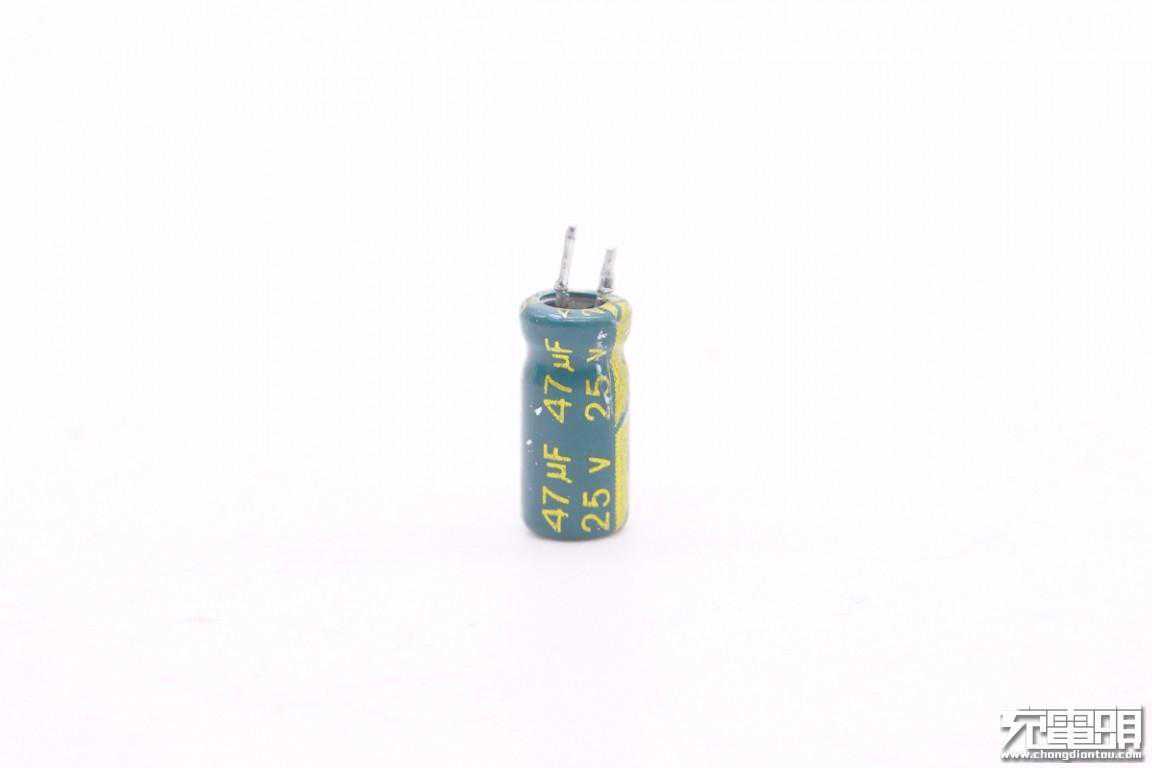

充电器主控芯片供电电容特写，规格为25V47μF。
充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT，一颗芯片内置LLC控制器和PFC控制器，内置数字架构控制，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
恩智浦TEA2016AAT简介。

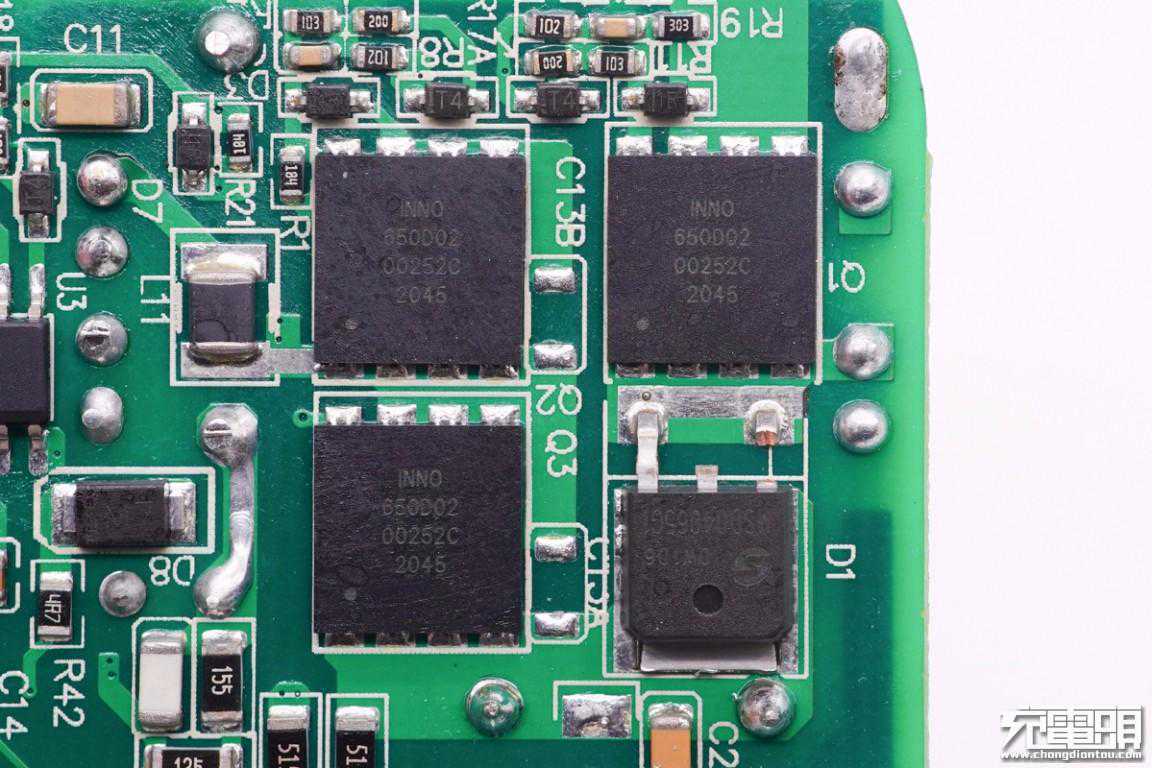

初级侧三颗氮化镓开关管均来自英诺赛科，右上角用于PFC升压，左侧上下两颗英诺赛科INN650D02用于LLC开关电源。
英诺赛科INN650D02，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。INN650D02“InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
英诺赛科向充电头网透露，INN650D02“InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
英诺赛科INN650D02详细资料。
充电头网拆解了解到，该氮化镓开关管还被努比亚65WUSBPD氘锋氮化镓快速充电器、努比亚1A1C45W氘锋氮化镓快速充电器、飞频65WUSBPD氮化镓充电器、魅族65W氮化镓充电器、Lapo65WUSBPD氮化镓快充充电器、ROCK65W2C1A氮化镓快充充电器等多款产品采用。

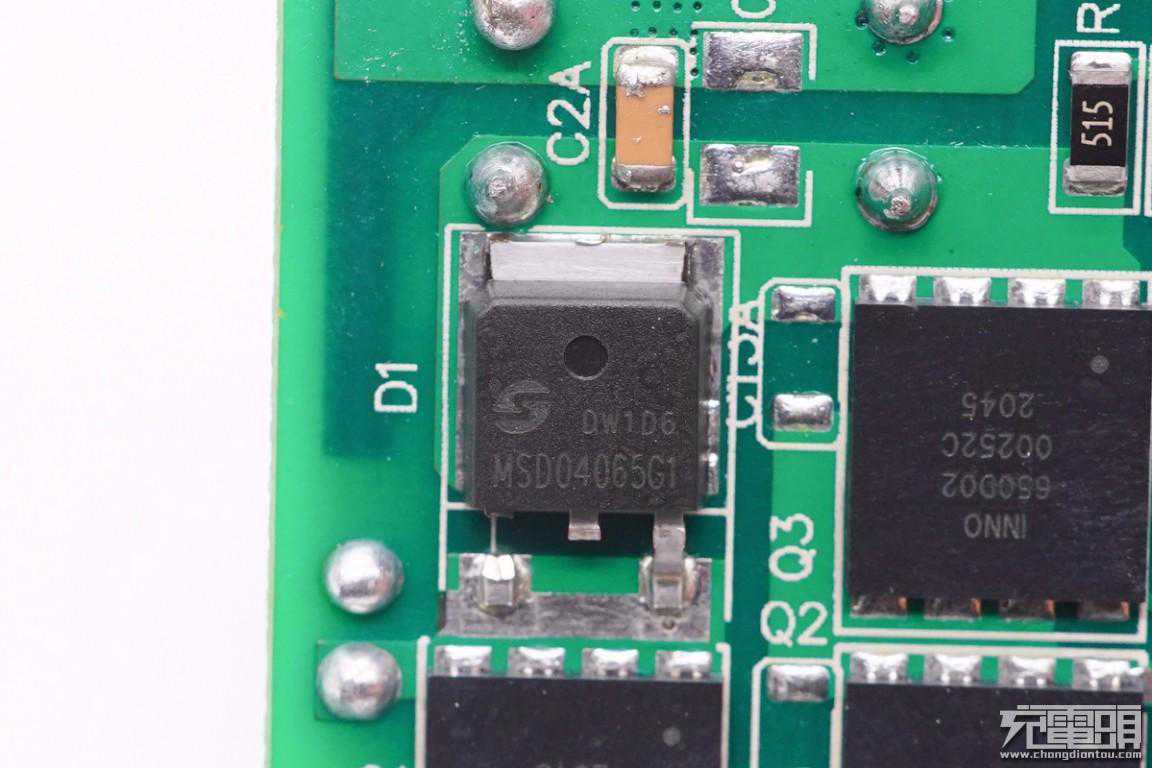

美浦森MSD04065G1，碳化硅二极管，耐压650V，更短的恢复时间，采用TO252封装，用于PFC升压整流。

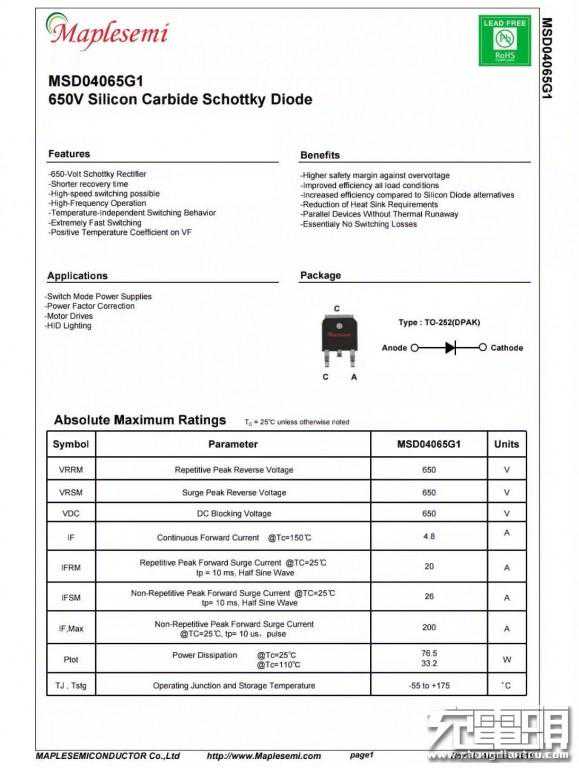

美浦森MSD04065G1资料信息。

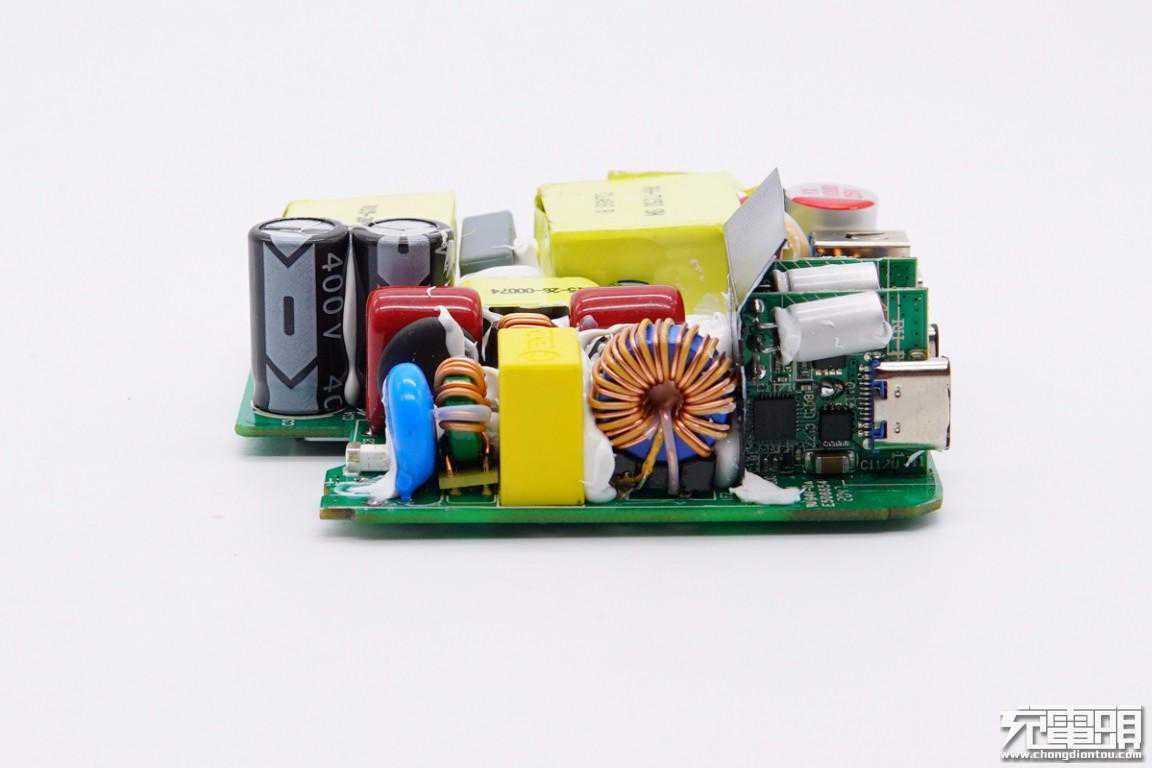

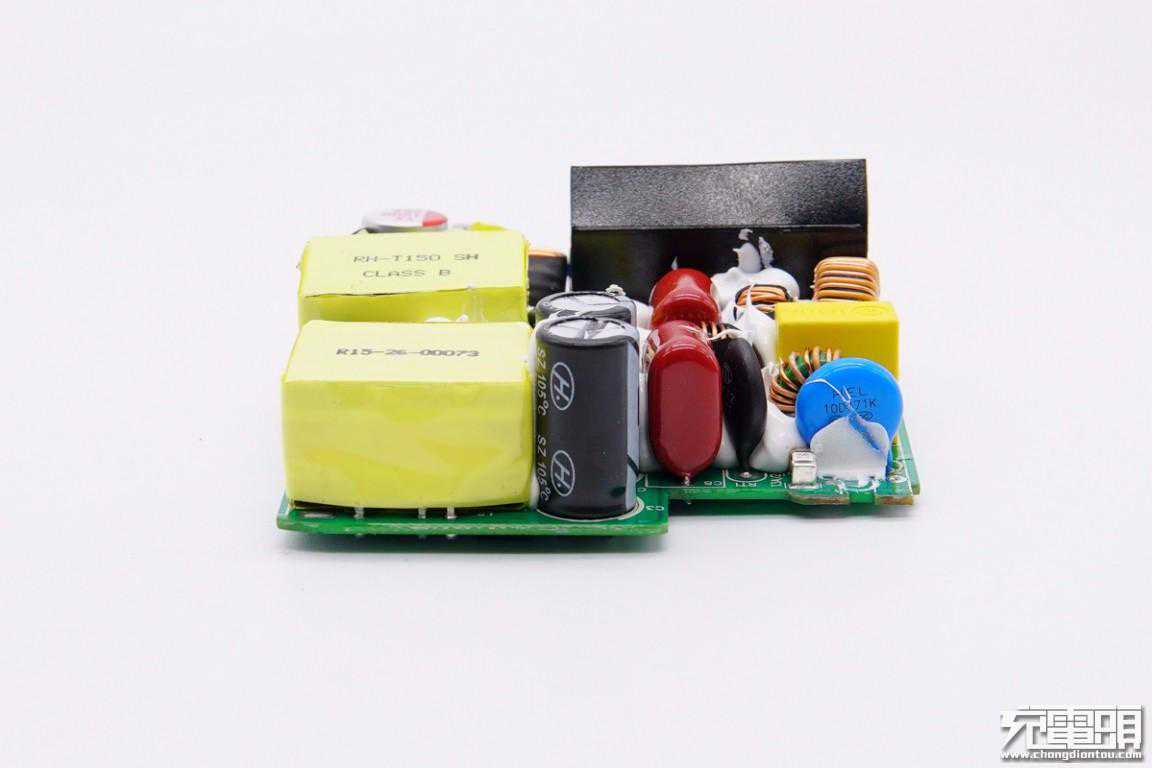

主板正面中心还设有薄膜电容、滤波电感、LLC谐振电感等元器件。

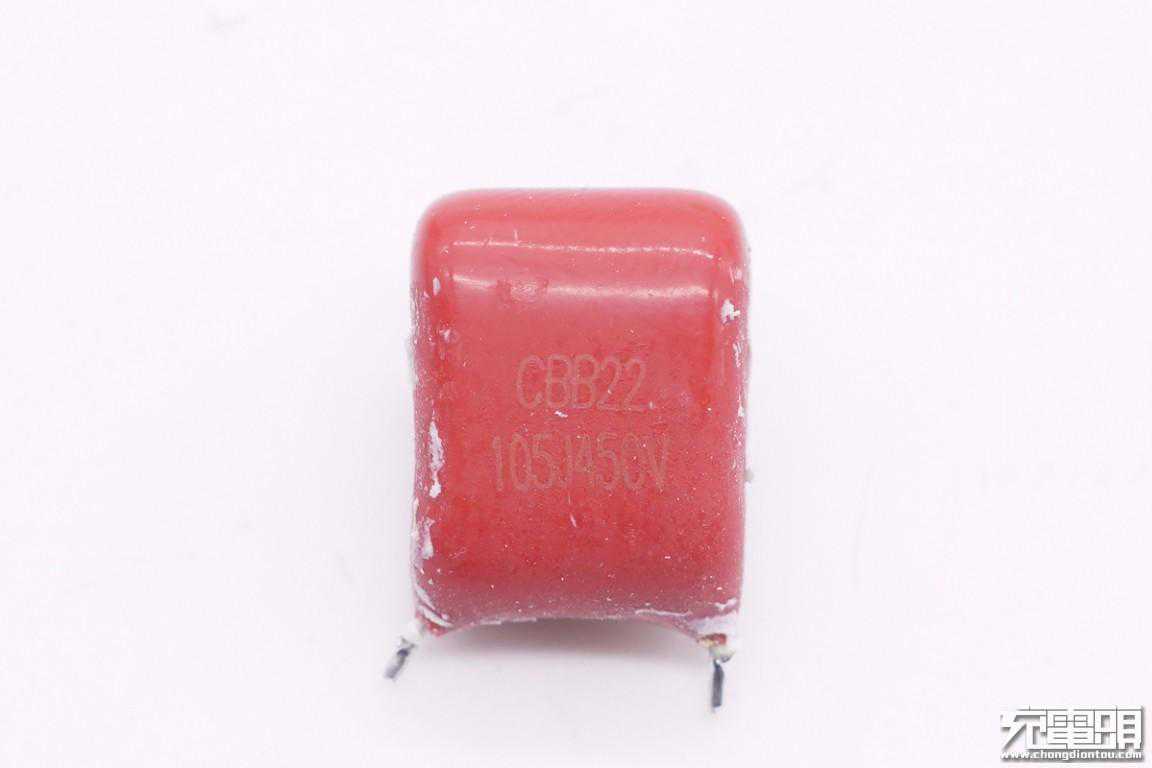

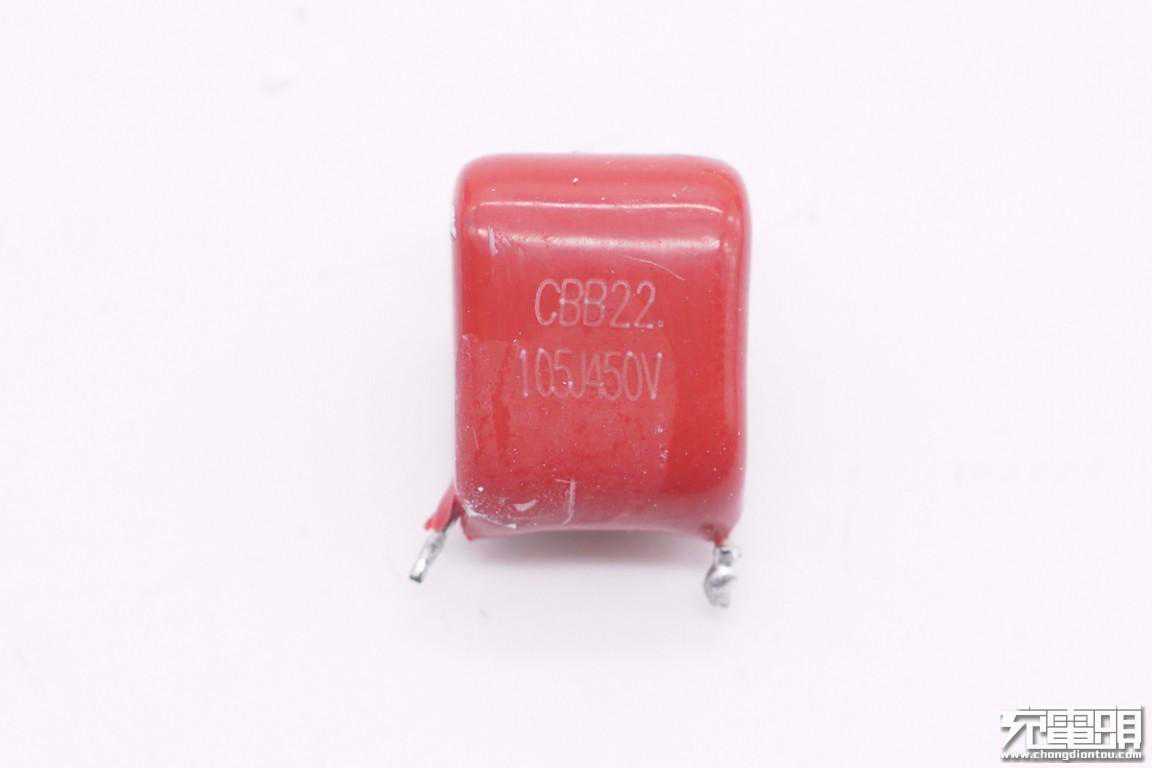

红色CBB薄膜电容特写，105J耐压450V。
另一颗特写。
滤波电感外套热缩管。
另一颗特写。

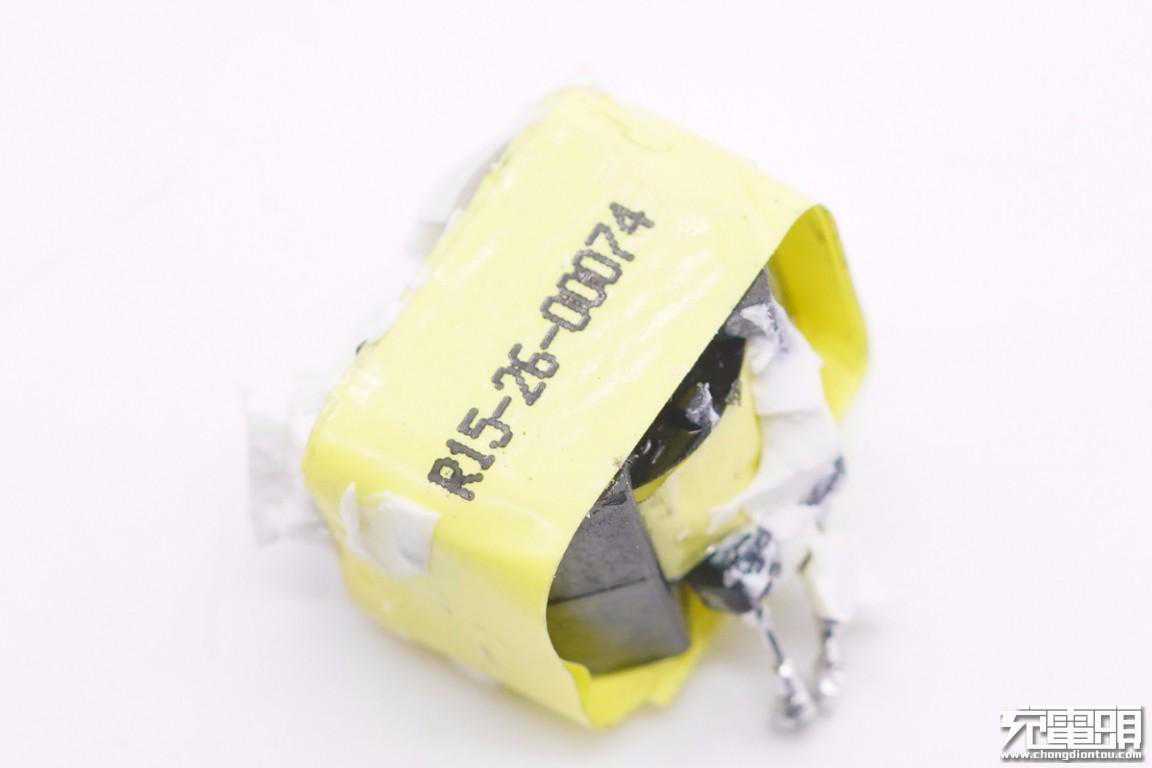

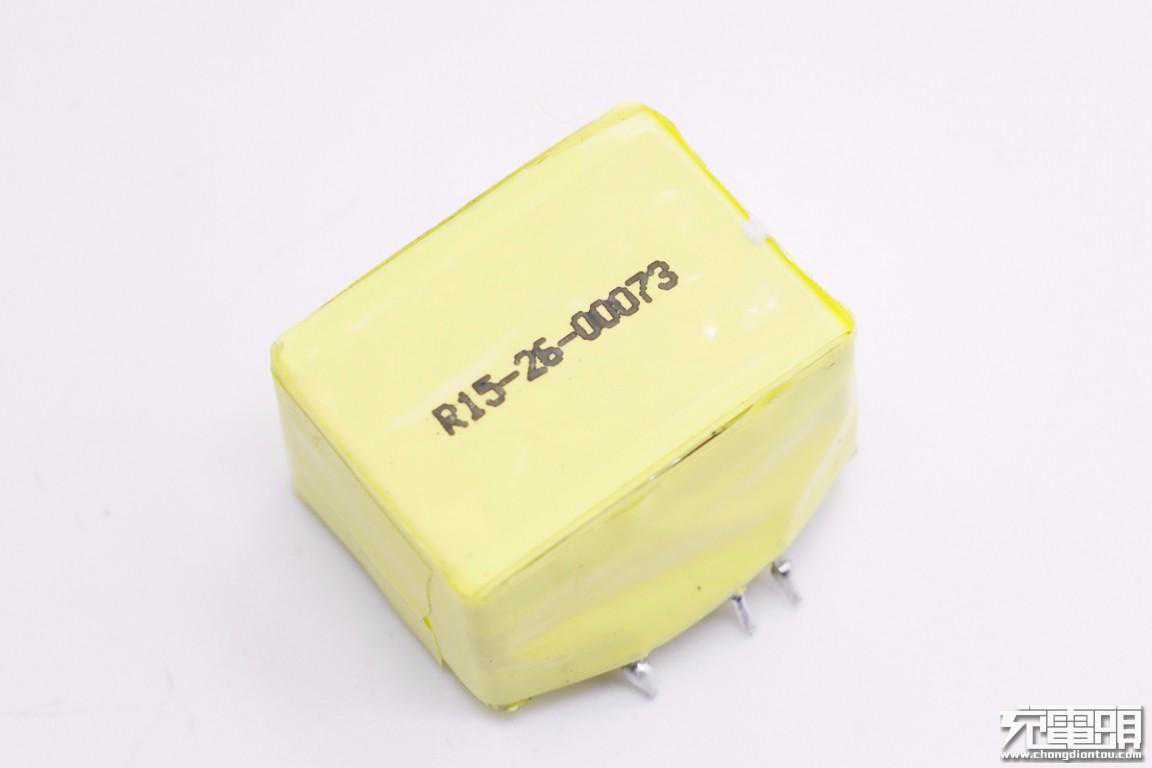

LLC谐振电感特写，喷码有R15-26-00074字样。

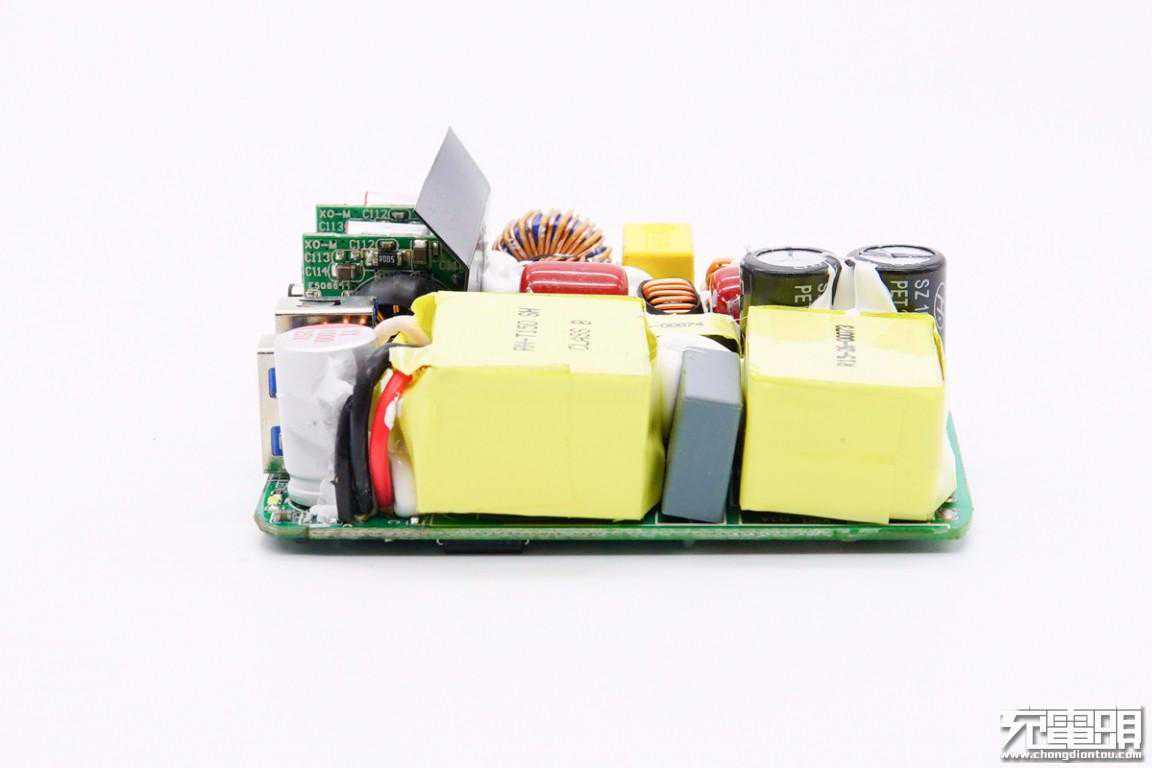

PCB板另一侧一览。
LLC谐振电容特写，333J630V。

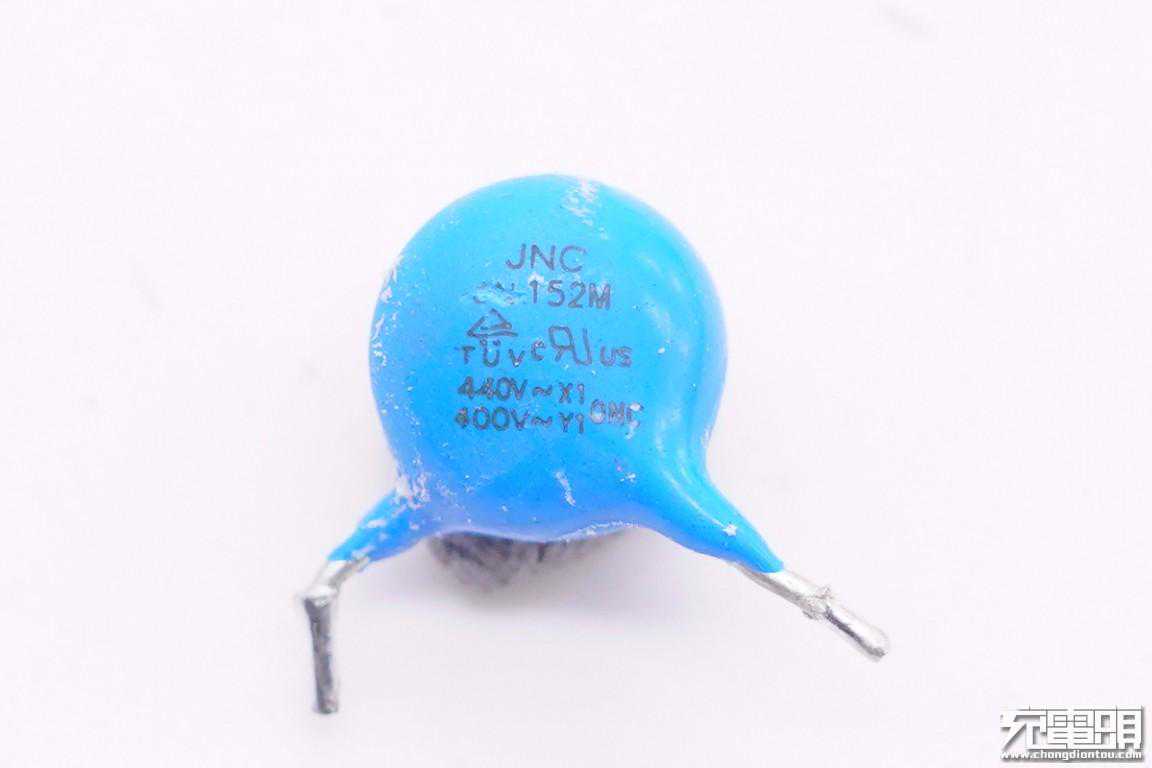

输出抗干扰蓝色Y电容特写。

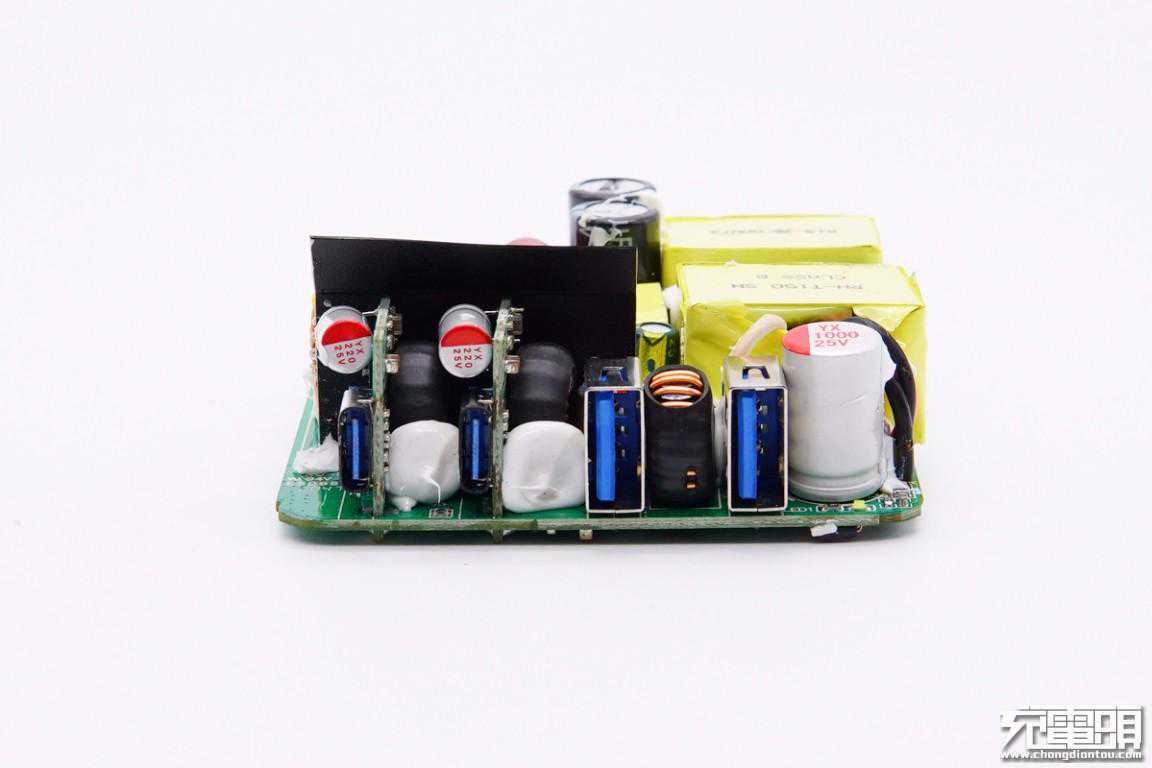

输出端一览，两个USB-C口使用小板垂直焊接，小板打胶加固，并且后面设有绝缘隔离板。

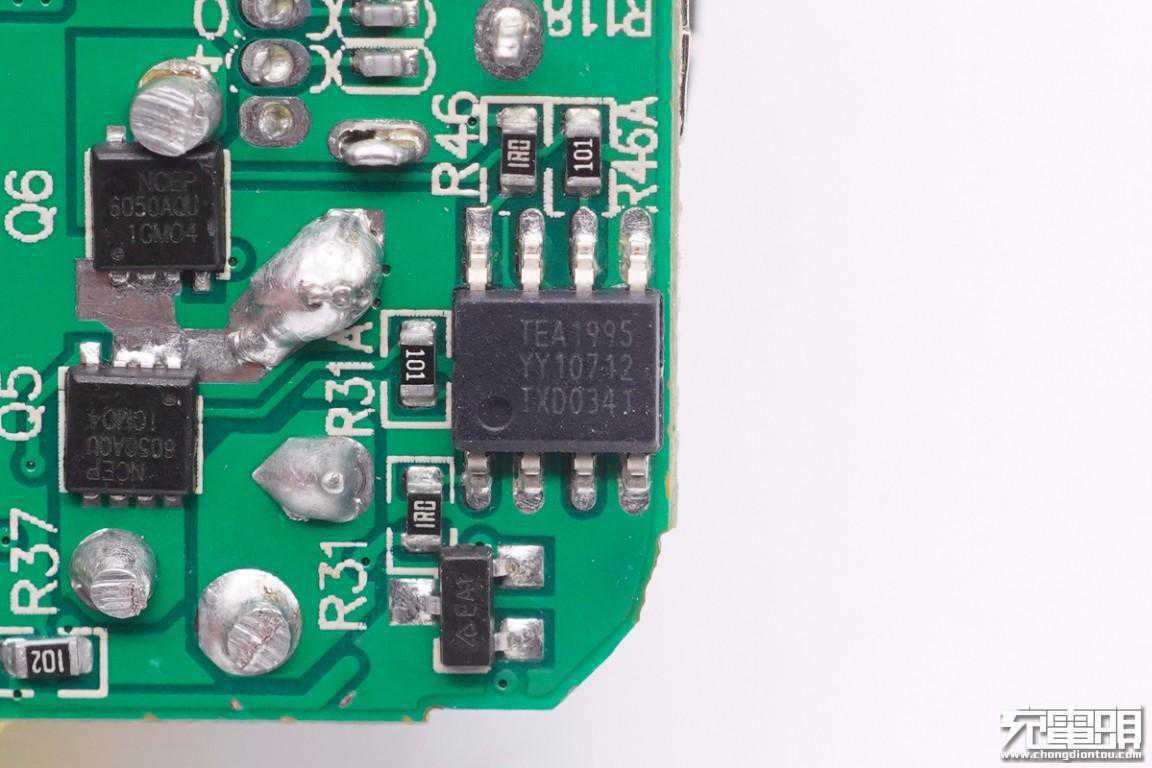

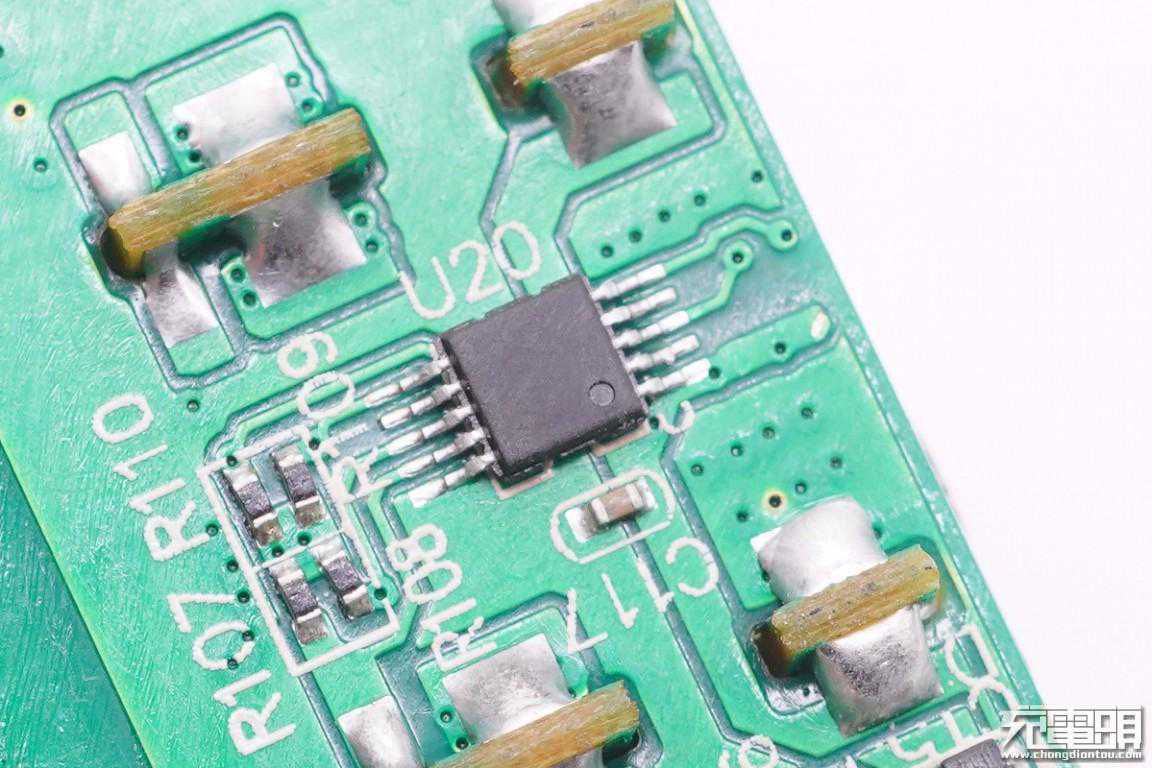

次级同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流。

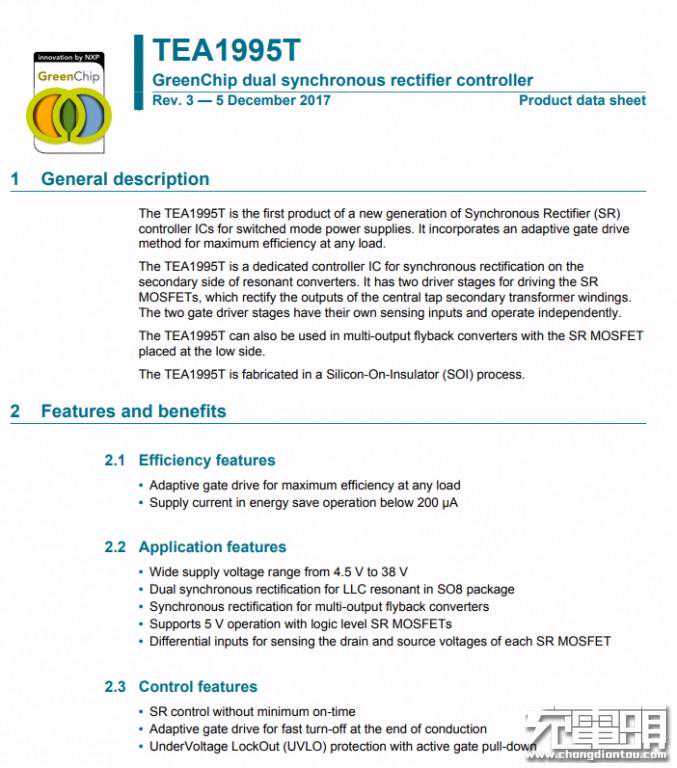

恩智浦TEA1995规格资料。
次级同步整流MOS采用新洁能NCEP6050AQU，NMOS，导阻6.5mΩ，*3.3封装，耐压60V。

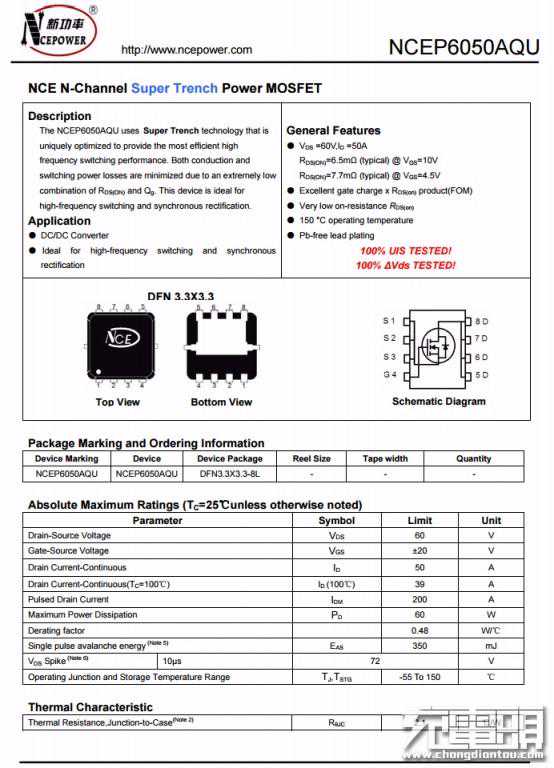

新洁能NCEP6050AQU资料信息。

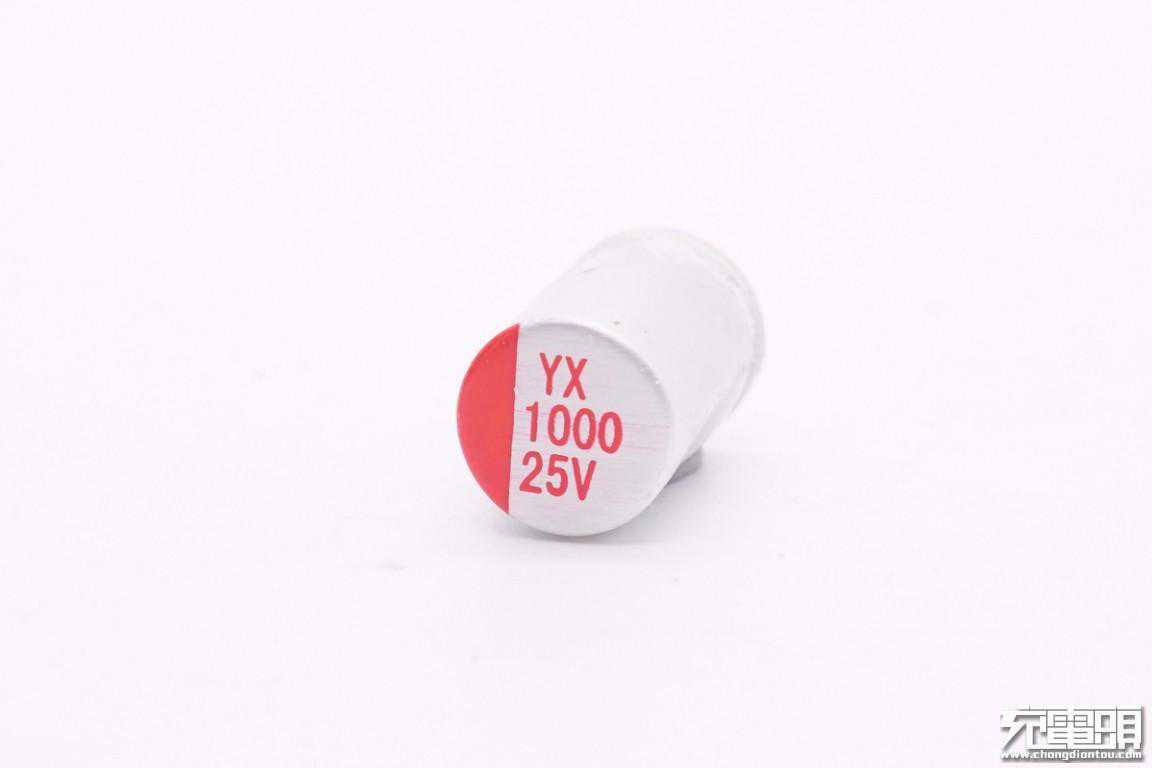

同步整流输出滤波固态电容，规格均为25V470μF，来自福建云星电子有限公司。“YX”牌固态电容专门针对USBPD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有华硕65Ｗ2C1A氮化镓充电器、REMAX1A1C65W氮化镓充电器、征拓2C1A65W氮化镓充电器、洛克65W中国芯氮化镓快充充电器、爱否开物1A2C65WPD氮化镓充电器、爱否开物F1多口USBPD充电器、倍思充电器移动电源二合一等。

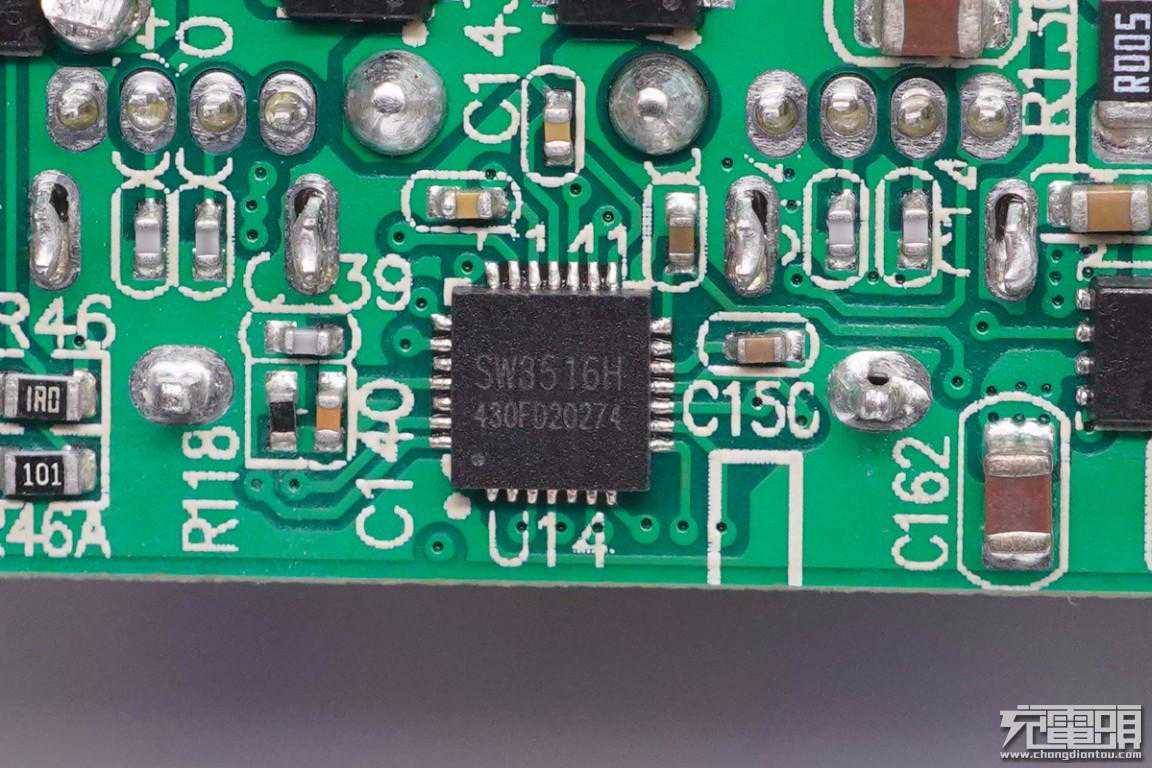

采用智融SW3516H主控芯片作为两个USB-A接口的降压控制和协议识别。

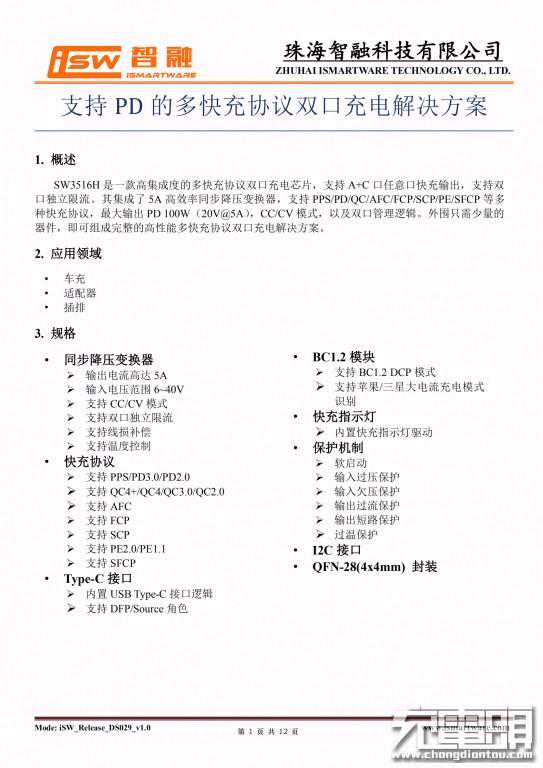

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
充电头网通过拆解发现，SW3516H还被华硕65Ｗ2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65WGaN快充、绿联65W4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USBPD快充移动电源、快充车充等领域。

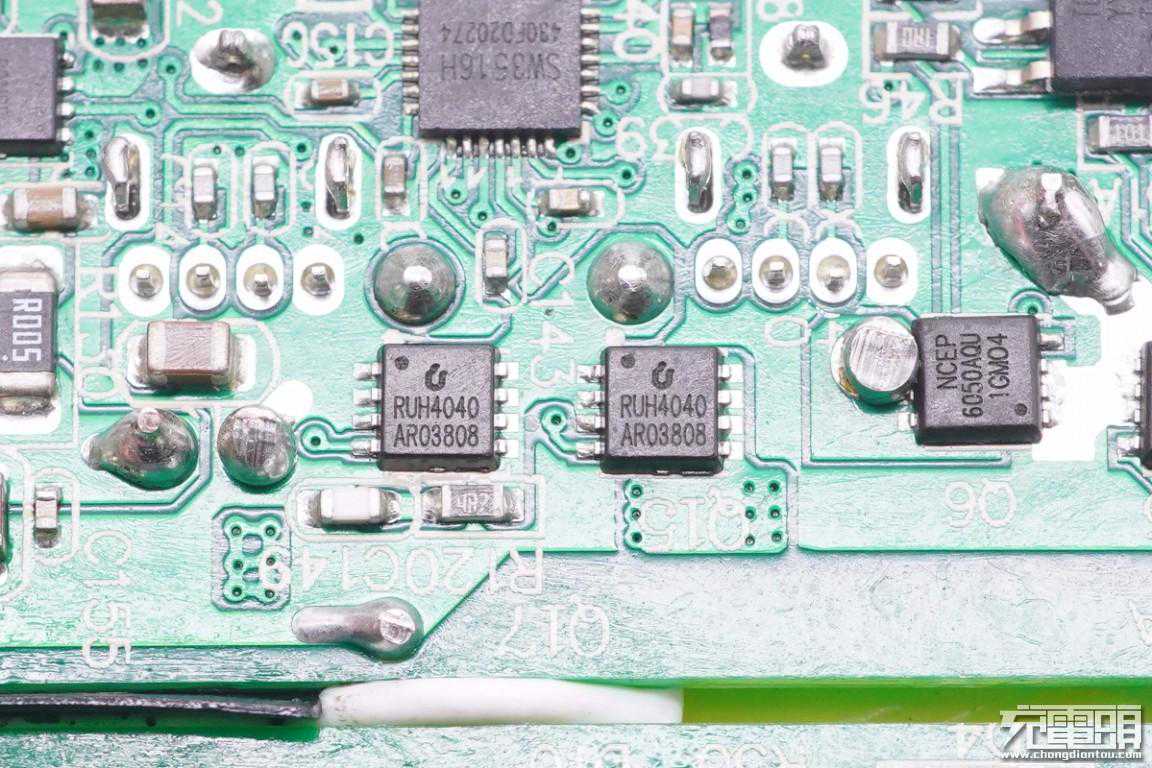

外挂两颗MOS管来自锐骏半导体，型号为RUH4040M2，耐压40V，用于为USB-A口输出同步整流降压。

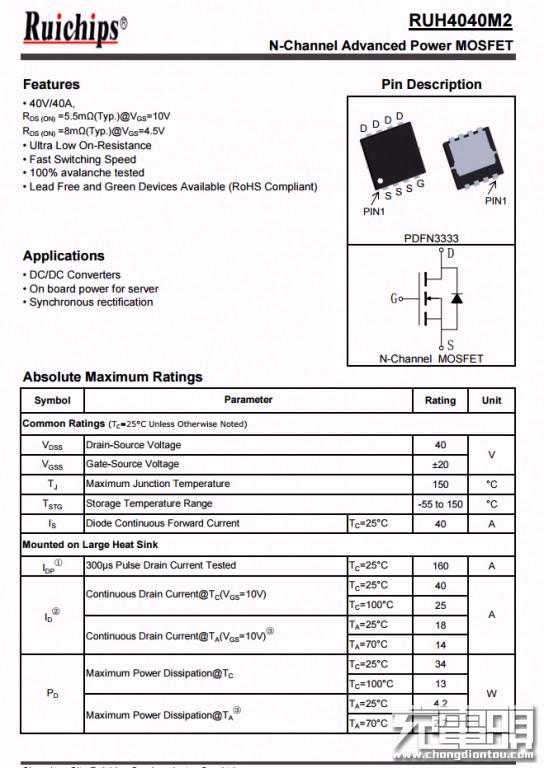

锐骏RUH4040M2详细资料。
充电头网了解到，采用锐骏MOS的产品还有华硕65Ｗ2C1A氮化镓充电器、雷柏65WGaN快充、绿联65W4C口氮化镓快充充电器、鸿达顺120Ｗ四口2C2A快充、摩米士65W2C1A氮化镓快充充电器、倍思45W1A1C氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等多款产品采用。

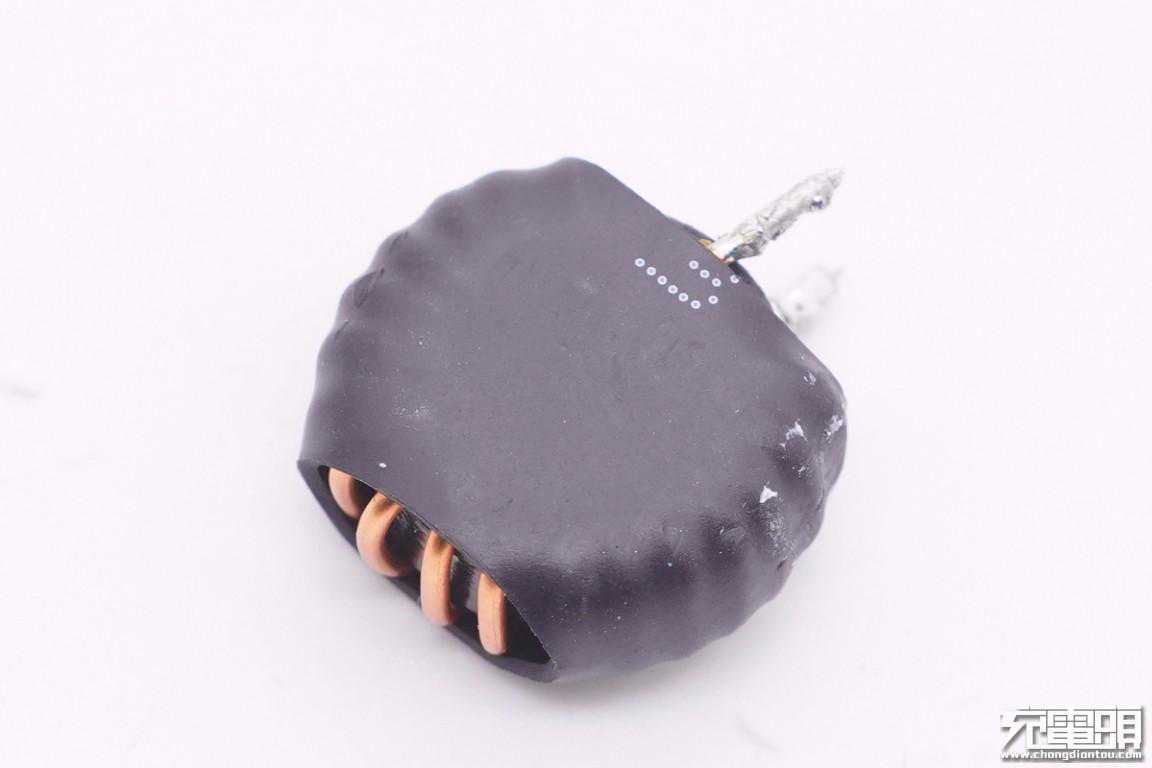

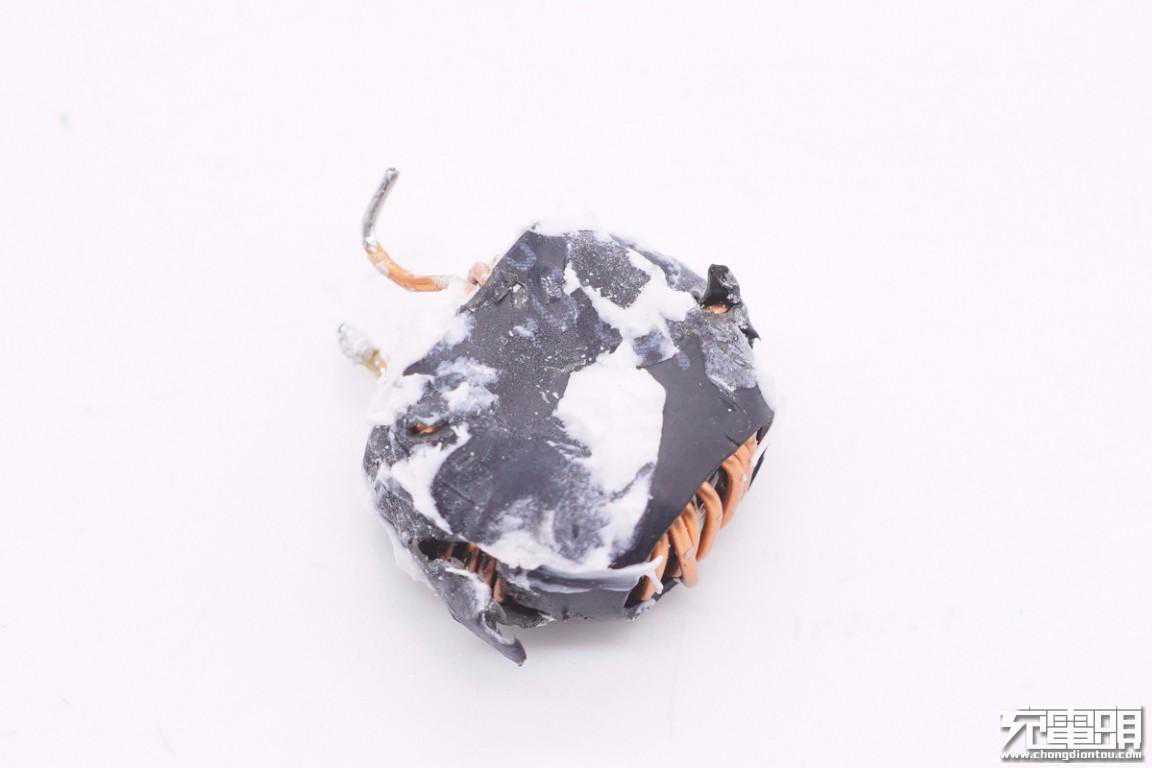

磁环降压电感特写，外套热缩管。
同步整流降压输出滤波固态电容，规格为25V220μF。

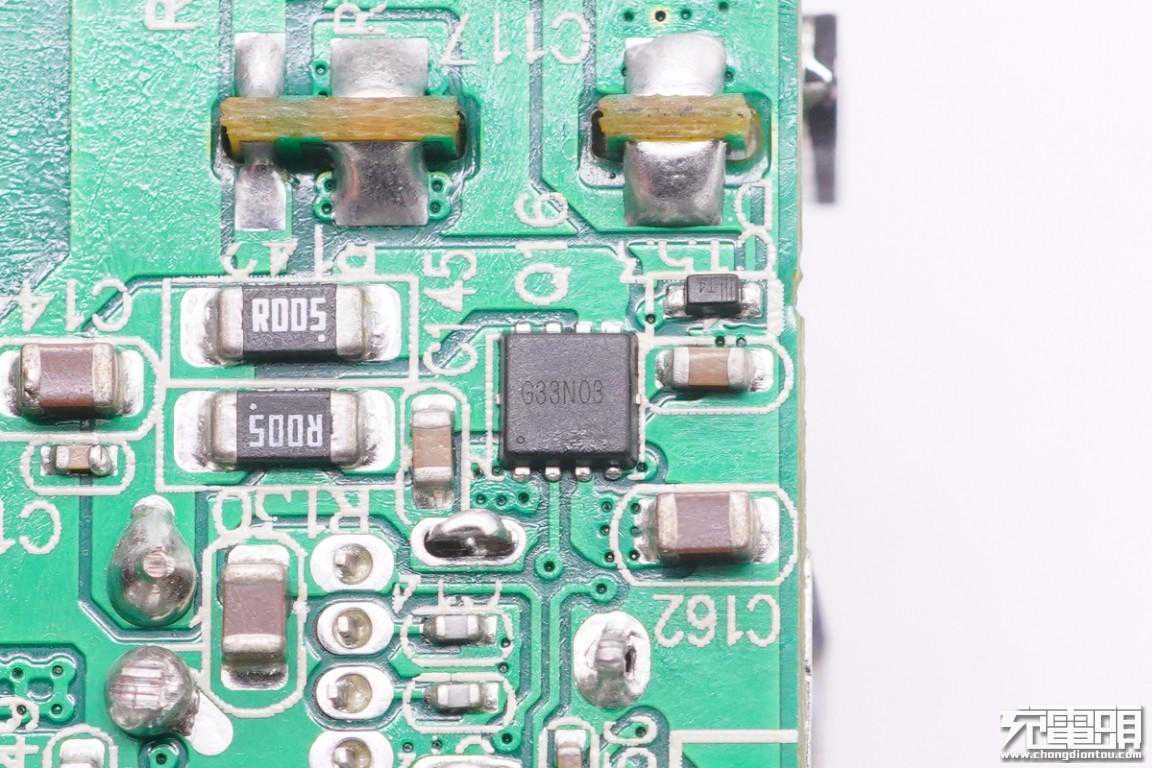

VBUS开关管采用谷峰G33N03D3，双NMOS，耐压30V，用于两个USB-A快充端口分配，左侧两颗R005电阻用于USB-A口独立过流检测。
谷峰G33N03D3详细资料。
USB-A母座特写，垂直过孔焊接。
另一个USB-A母座特写。
一颗无丝印芯片，用于两个USB-C口输出功率智能调节。通过充电头网实测发现，USB-C1、USB-C2支持功率盲插功能，并性能完全一致，任意单一插入都能获得100W满载输出。可见这一功能，由图中这颗MCU对两个USB-C口进行了智能协调。

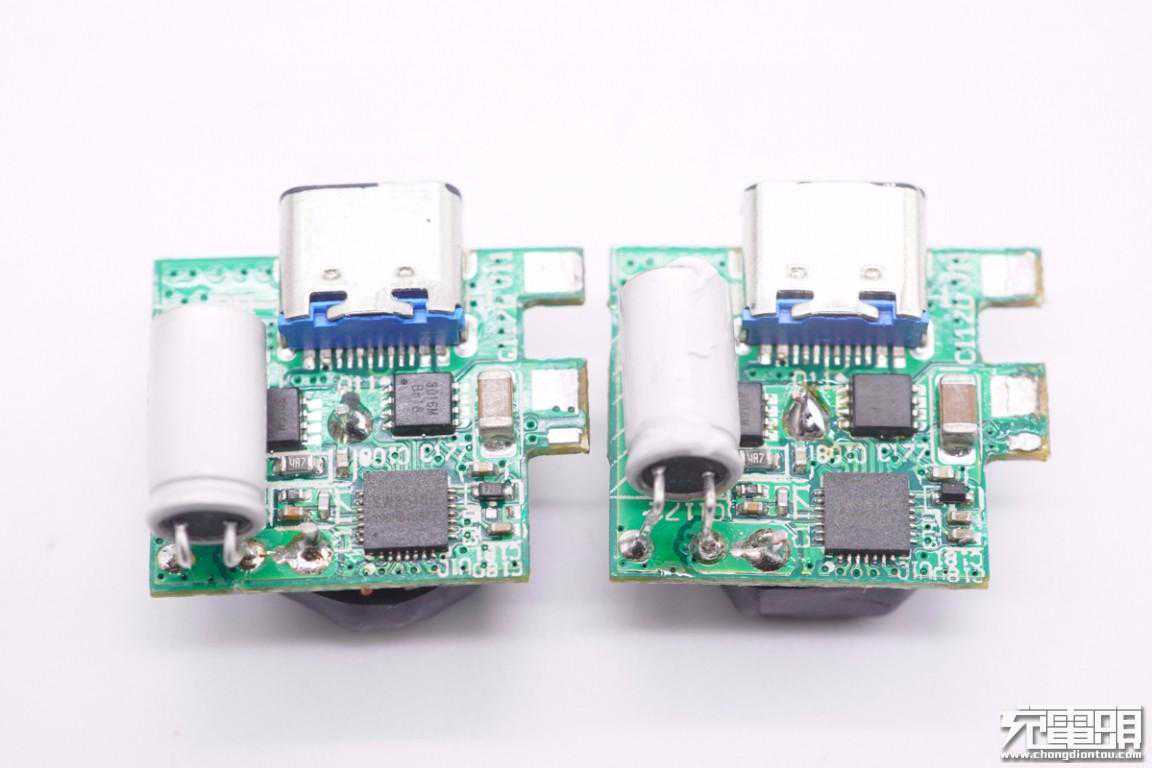

经过观察发现两块小板设计布局完全一样，采用的是智融SW3516+芯电元PED3016M降压输出方案。
小板背面都设有磁环降压电感。

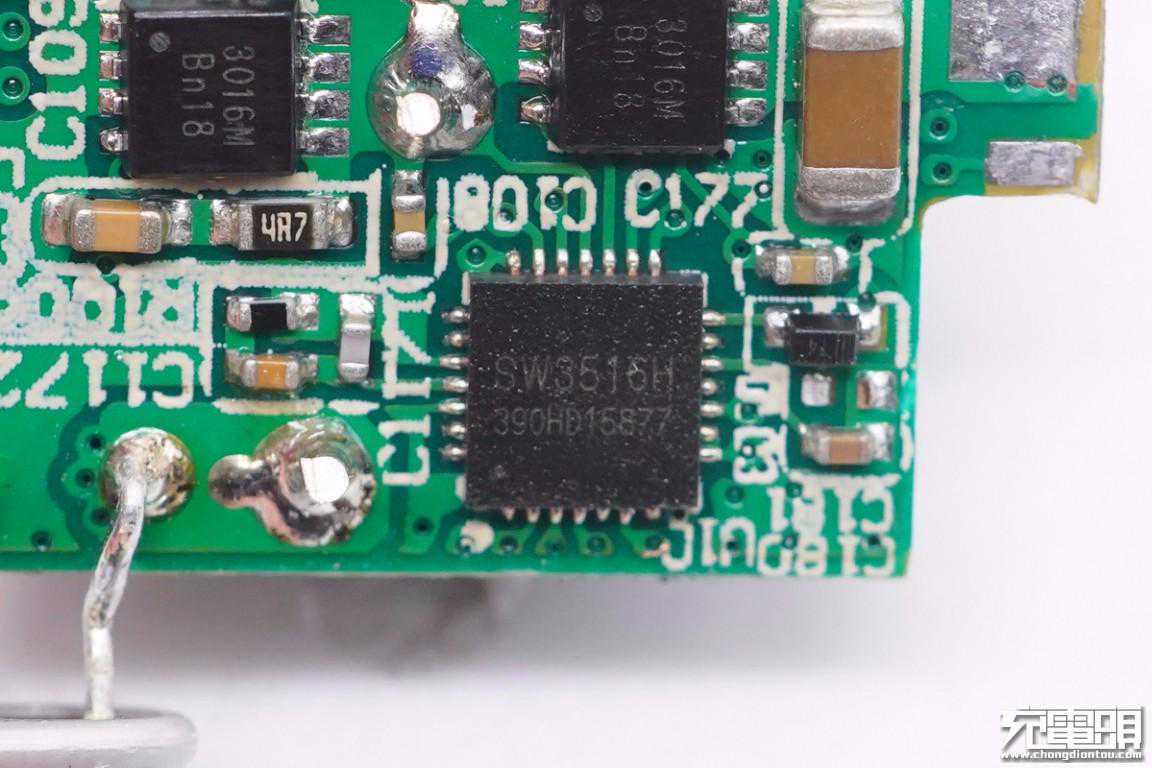

小板上的智融SW3516H降压协议IC。

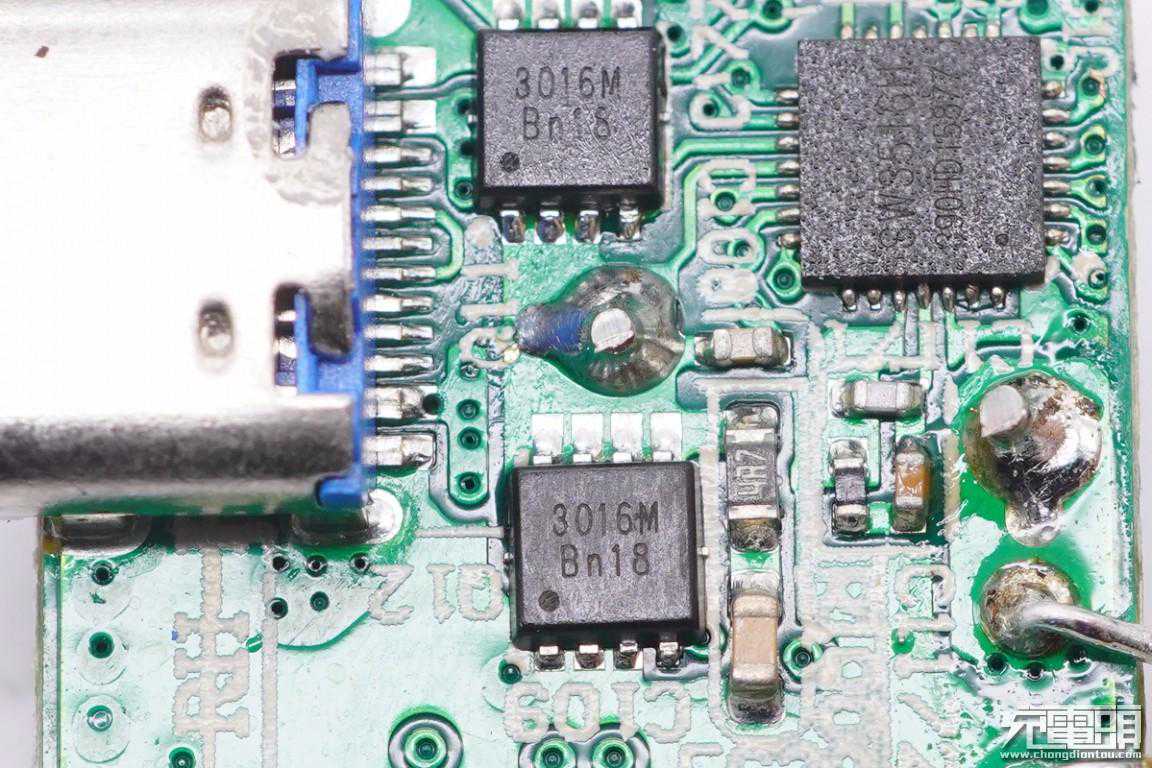

两颗芯电元PED3016MMOS管，NMOS，耐压30V，用于为USB-C口输出同步整流降压。

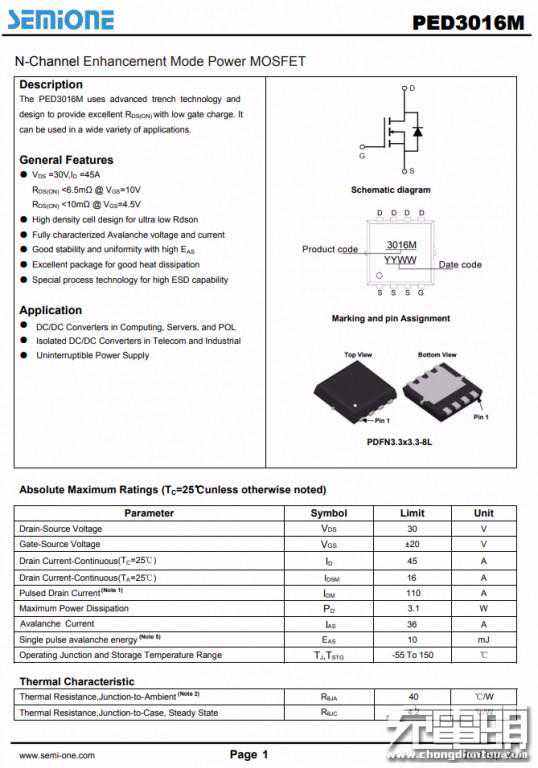

芯电元PED3016M详细资料。

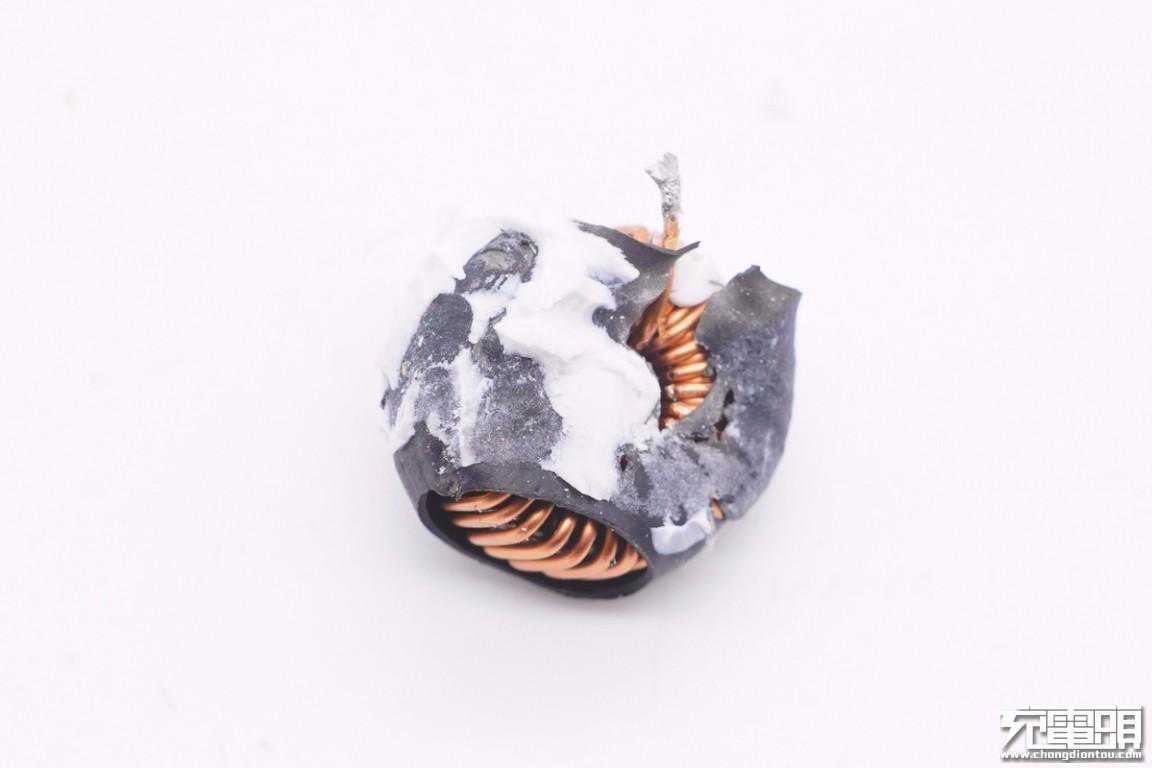

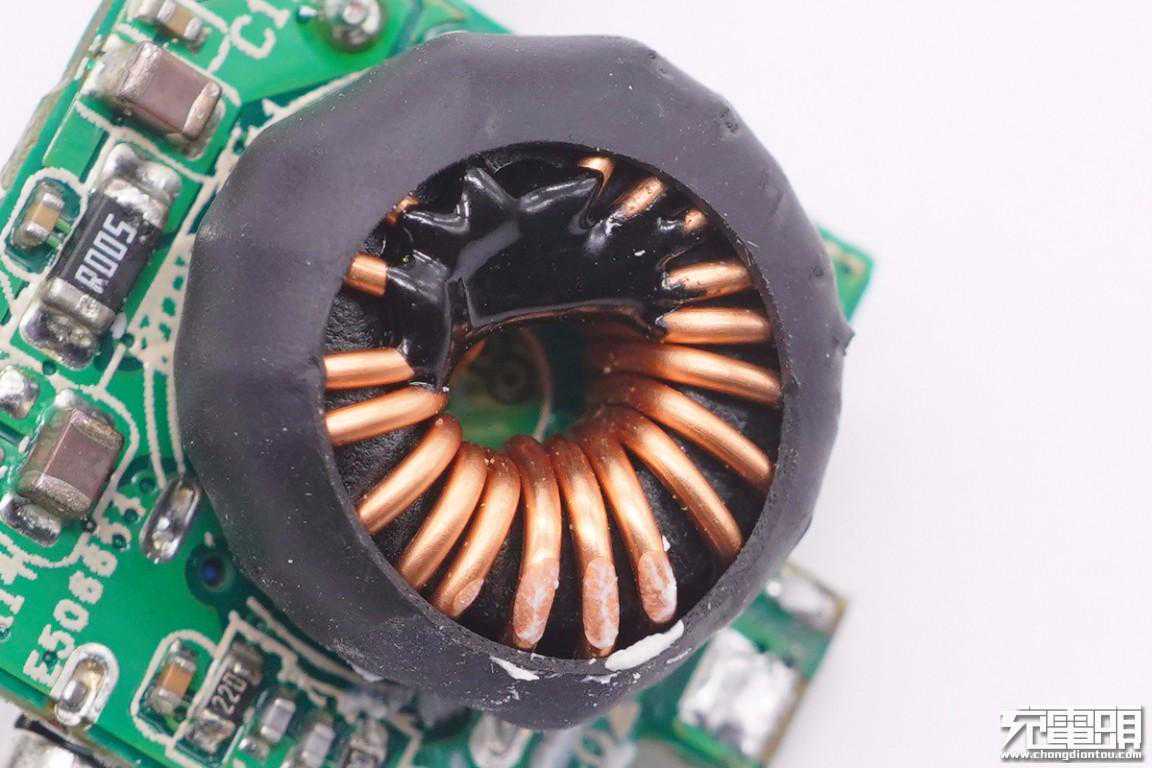

磁环降压电感特写，内部涂胶固定，外套热缩管绝缘。

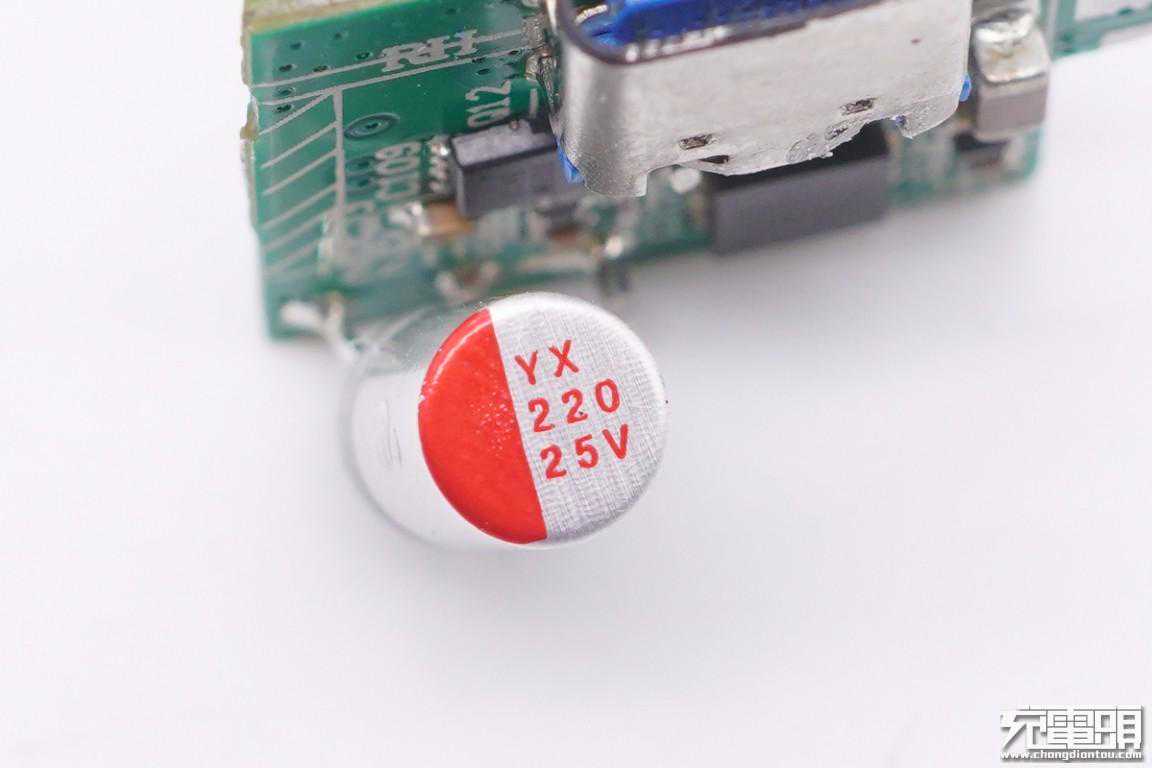

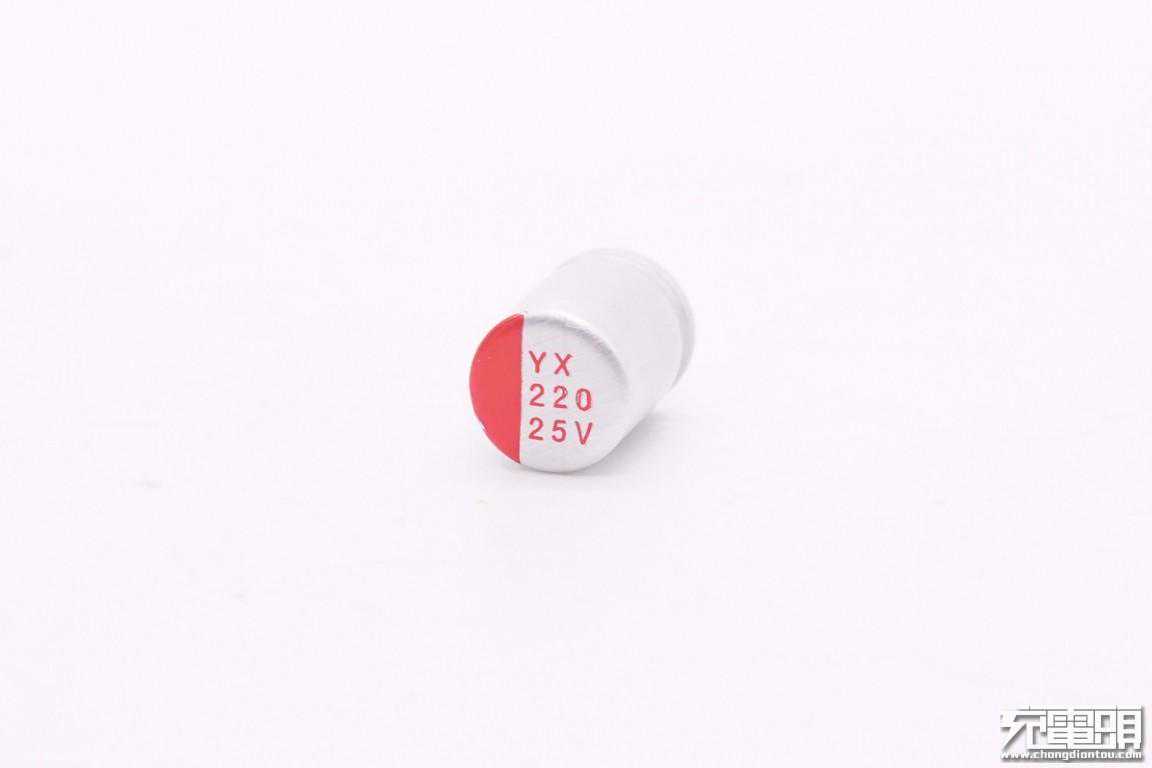

输出滤波固态电容规格为25V220μF，同样来自云星电子。

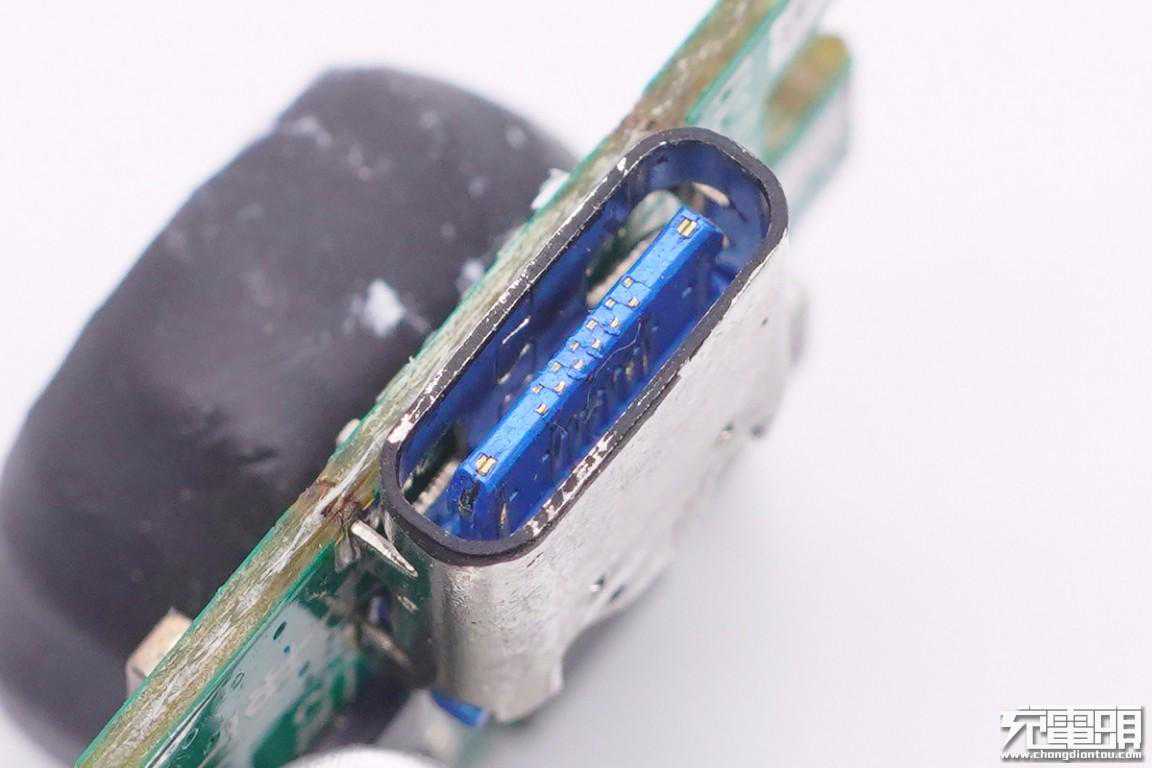

USB-C母座特写，蓝色胶芯，过孔焊接固定。

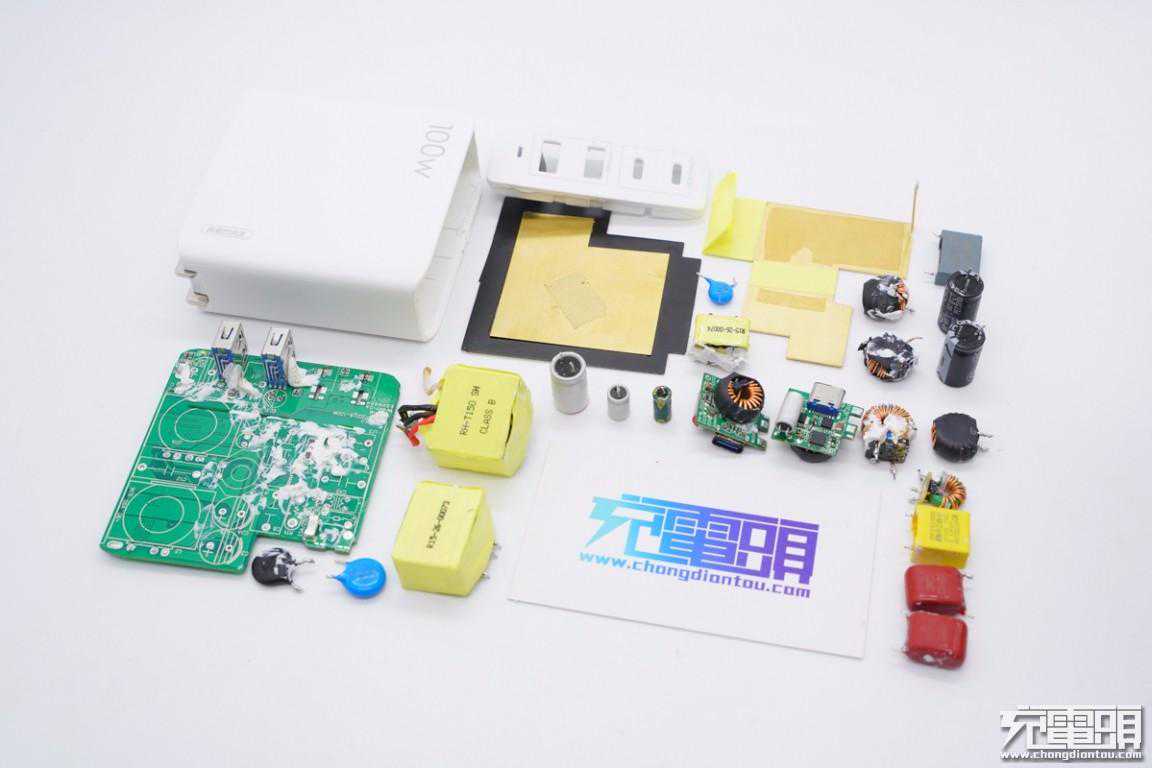

全部拆解完毕，来张全家福。
充电头网拆解总结
REMAX100W2A2C氮化镓充电器采用白色机身壳，表面磨砂处理，整体看去非常简洁。充电器配有4个USB接口，支持QC、AFC、FCP、SCP、、PD和PPS快充协议，支持100W和30W快充。作为一款桌面充，兼容性好，接口支持盲插使用方便，同时可大大缓解排插压力，产品实用性强。
充电头网通过拆解发现，这款充电器内置PFC升压电路，采用LLC+GaN高性能架构。采用恩智浦TEA2016AAT和TEA1995初次级控制器，分别搭配英诺赛科氮化镓功率芯片和碳化硅二极管以及新洁能MOS组成开关电源部分，固定电压输出。
输出端四个接口采用三路独立降压输出，且每路都采用智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制，实现功率智能分配。
充电器PCB板上元器件布局整齐有序，为应对大功率输出带来的发热问题，元器件打胶以及配备大面积黄铜散热片，氮化镓功率芯片还额外配有导热垫。次级侧三路输出电路均配有二次滤波固态电容以保证输出纯净。充电器内部细节讲究，整体做工扎实。
如此一款产品仅需168元便可入手，小伙伴们觉得这个价格香吗？
