正面

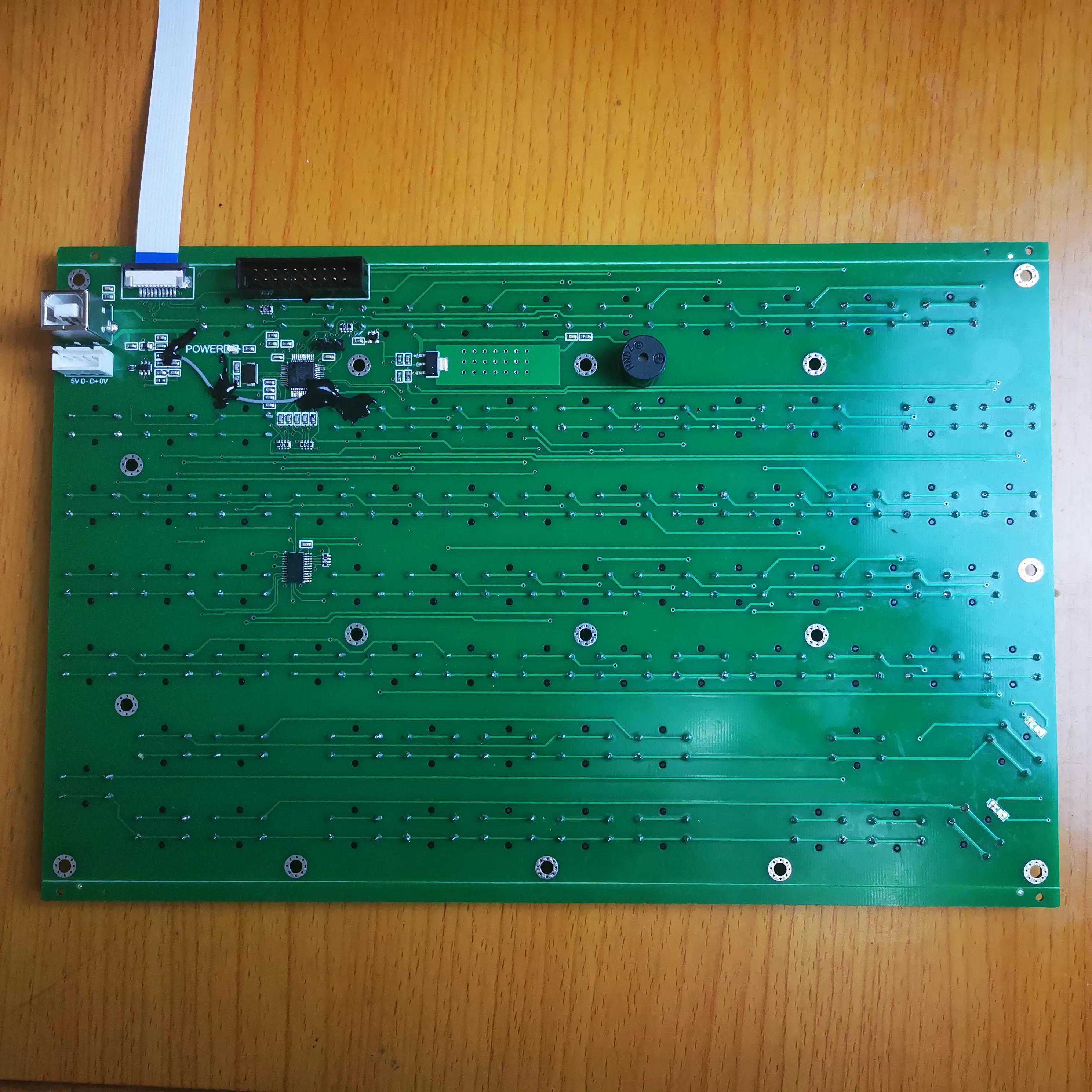

背面
主控采用GD32F303CC单片机，120MHZ主频，自带1个USBD接口，外加一个74HC154和单片机的8个IO输入组成11*8的88个按键扫描。如下图：
键盘扫描+8个外扩接口
键盘CAD
上电初始化USB口，拉高再拉低D+电脑会识别一个USB全速设备，发送键盘描述符电脑会发现一个HID键盘：
这时就可以发送键盘的键码了。
键盘数据共8字节：
1字节：功能码：bit0左Ctrl,bit1左Shift,bit2左Alt,bit3左GUI,bit4右Ctrl,bit5右Shift,bit6右Alt,bit7右GUI。
2字节：保持为0。（为毛我也不知道）
3字节～8字节：为键值数据也就是最大支持6个键同时按下。

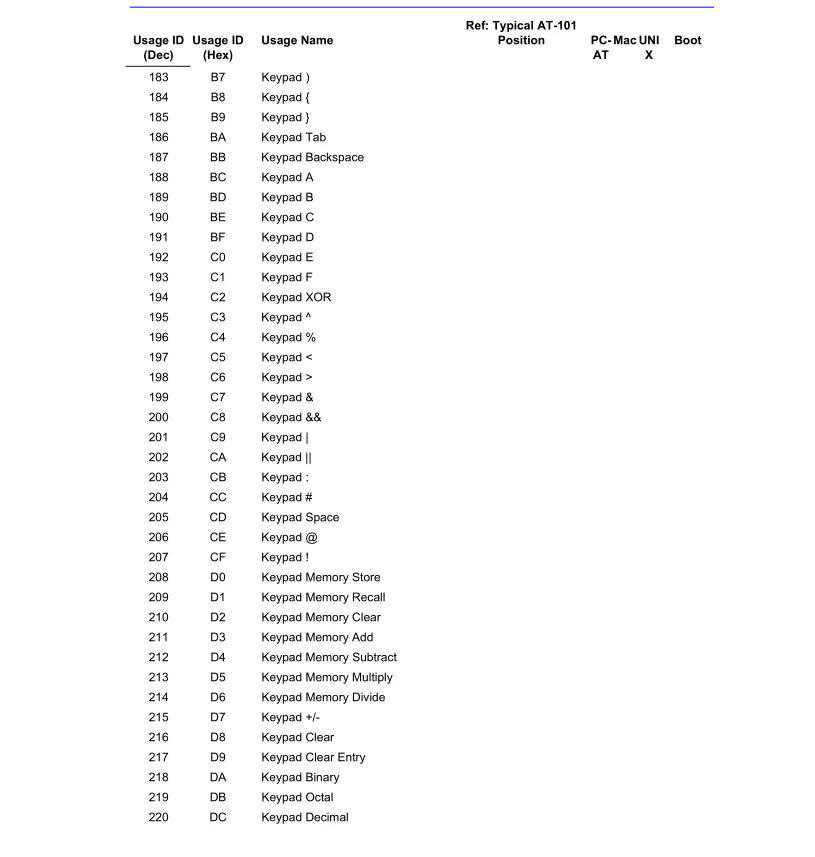

对应的键值如下：
发送对应的键值即可输入对应的字符了。
