横剪生产线
用于将金属卷板经过开卷、校平、定尺、剪切成所需长度的平整板料并堆垛。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料定尺横剪操作。
横剪线分类
1.按横剪材料板厚，分为薄板横剪线（加工厚度0.1-3.0mm)、厚板横剪线(加工厚度3.0-6.0Mm）。
2.按纵剪金属材质，可分为铜带横剪线、不锈钢横剪线、冷板横剪线、硅钢横剪线、马口铁横剪线。
3.按自动化程度，可分为全自动横剪线，半自动横剪线。
横剪线结构组成
横剪线生产线主要由上料小车、开卷机、校平机、送料机构、剪板机、输送装置、堆垛装置等组成。生产线中可以配置纵剪机，将板料分切成需要的宽度定长剪切并堆垛。是集机、电、液一体化的高性能产品。自动化程度高，操作简单可靠。定长精度高、板料平整度高，堆垛整齐。
堆垛装置
堆垛装置分龙门式码垛和开放式码垛两种结构
龙门式结构，带托辊装置及拍打装置，能将传送辊道或者输送皮带线传送过来的钢板整齐的码板至输送平车或者液压升降台车上面。带气动吹浮系统，能有效防止板料刮

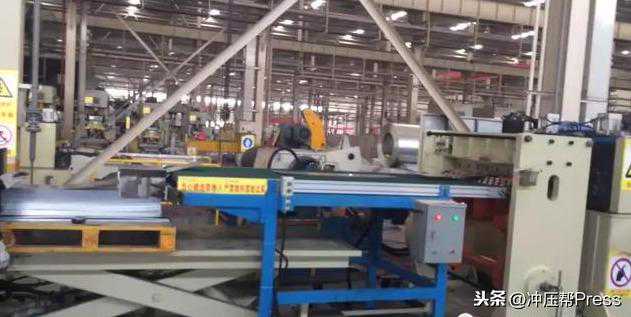

开放式结构，带左、右挡料装置及气动拍打装置，能将传送辊道或者输送皮带线传送过来的钢板码跺至液压升降台车上面。
横剪生产线龙门式码垛图片
横剪生产线开放式码垛图片
整平横剪生产线
纵剪分条生产线
又叫纵剪机组、分条机、切条机、剪子，主要用于马口铁、镀锌铁、硅钢片、冷轧带钢、不锈钢带、铝带、钢带等卷料分条剪切。是将金属卷料裁剪成所需各种宽度的条料，再将条料收成小卷供下道工序使用，是变压器、电机行业及其它金属带材精密剪切的必需设备。
种类
1.按材料纵剪板厚，分为薄板纵剪线（加工厚度0.1-3.0mm)、厚板纵剪线(加工厚度3.0-6.0Mm）。
2.按纵剪金属材质，可分为铜带纵剪线、不锈钢纵剪线、冷板纵剪线、硅钢纵剪线、马口铁纵剪线。
3.按自动化程度，可分为全自动纵剪线，半自动纵剪线。
适用行业
主要适用于变压器，电机，家电，汽车，建材，包装行业等。
工艺流程
1.工艺流程:上卷→开卷→引头→夹送粗矫→切头→废料收集→摆桥→纠偏送料→纵剪→废边卷取→摆桥→张力站→收卷→卸料
纵剪机的出产工艺流程是上料小车-开卷机-引料装置-夹送粗矫校平机-齐头剪床-左、右废料收集-1摆桥-预分料装置-张紧机-送料装置-分卷剪床-转向滚筒-后桥-收卷机-出料小车-液压系统-电气系统。
纵剪分条机介绍
分条机由动力装置、固定机架、活动机架、底座、上下刀轴组成，上刀轴通过减速电机能够实现上下移动功能，活动牌坊带手动调整机构能够将其移动以便换刀，刀轴为40Cr锻件，刀片材质为Cr12MoV材料，热处理硬度达HRC53-58，能够有效剪切不锈钢、冷轧板、镀锌板及热轧板。剪切动力由直流电机通过减速箱体传递。
