今天来细说一种钻床---摇臂钻。无论大小型的生产加工车间总是缺少不了它的身影。
摇臂钻是钻床家族里面的一个分支。它的摇臂可以围绕立柱360度上下升降，主轴箱和齿轮箱位于一体可以在摇臂上水平移动，它也被称作做横臂钻。在立式钻床上加工孔时，它的刀具是固定无法移动的，与工件的对中必须通过移动工件来实现，对一些大而重的工件显然是非常不方便的；而摇臂钻床能用移动刀具轴的位置来对中，这就给在单件及小批生产中，加工大而重工件上的孔带来了很大的方便。
摇臂钻照片
摇臂钻野史你们有没有想过摇臂钻怎么传入中国的，拒不完全的考证，这个摇臂钻当时是国外的产品，中国是没有的，但是我国老前辈们不甘示弱呀，发挥创造模仿能力。于是江光这个厂家最先山寨了德国的摇臂钻。前期虽然是模仿的甚至大多数部件还是进口的，但是后期一代又一代的工程人不断的完善这个产品，让这个产品不断成熟并大放光彩。也有说中捷友谊厂1950年生产了中国第一台摇臂钻床。（估计这个应该是中捷自己的人说的）这些都不重要，大伙乐呵呵的看看就好。
摇臂钻的型号说明摇臂钻的型号有那么一些讲究，标准的型号有，Z3032Z3040Z3050Z3080Z30100,这些字母数字都有什么含义呢？
Z3050*16型号分析
还是看图片直观，Z是类别代号，代表钻床的意思，以Z开头的机床都是钻床。其他如C车床，Z钻床,T镗床，B刨床。30代表摇臂钻床，而50代表该型号钻床的最大钻孔直径是50mm。16呢？这个数据是摇臂钻主轴中心至立母线的最大距离是1.6米。很多人把他理解为臂长，是不对的。但是都这样理解了，生产厂家也懒得解释了。否则又要说一堆大家看不懂的废话。
型号就是关键数据从摇臂钻床型号中我们能看出的最重要参数就是摇臂钻床的最大钻孔直径，以上列举的都是国标的，但是劳动人民无穷的智慧，是不会被这些标准所限制，所有也按照它们的命名标准你可能会遇见类似Z3035、Z3065这样的摇臂钻型号。
摇臂钻类型Z3050摇臂钻算是一个界限，比它小的型号通常采用机械动力，而比它大的型号通常采用液压动力，而Z3050摇臂钻有液压也有机械动力。摇臂钻除了机械摇臂钻，液压摇臂钻，还用一种万象摇臂钻。它是一个可以斜着钻孔的摇臂钻，记住这点就行。我这里不打算介绍它，麻烦容易坏，这是我最直观的感受。
摇臂钻能干什么呢？1.钻孔
摇臂钻进行钻孔的时候，位置是人工控制的。所以钻孔前先按照图纸在工件上画出空的中心线以及轮廓线，并且应在孔中心以及各圆周上打样冲眼。
摇臂钻冲孔动图
冲孔时候应该注意的是钻头处需要冲水降温排除渣屑，当遇到其他型材需要钻孔的时候会需要用油、醋等其他液体。
一些人常常使用摇臂钻无法做到精准的钻孔，或者常常没怎么用钻头就断了。或许除了自身的操作意识外还应该注意你的钻头刃磨技术。

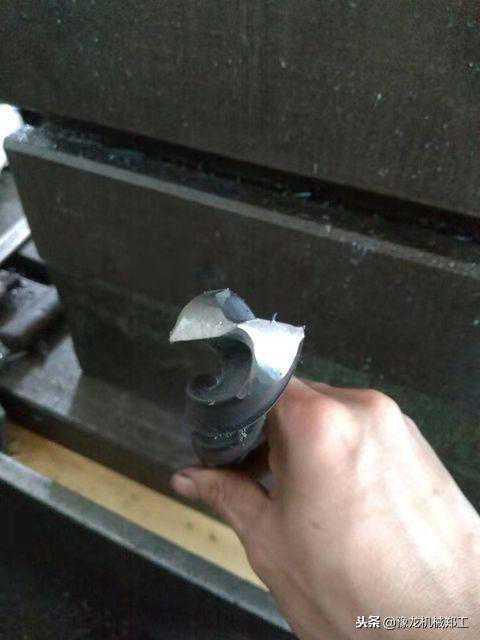

刃磨好的钻头
好的刃磨技术从成孔状态甚至渣屑物都能看出来。
螺旋渣屑不间断
2.扩孔
这个没什么好说的，换钻头，小孔变大孔，如果你能钻好孔，那么扩孔没有任何问题的。
3.攻丝
攻丝是有一定的技术含量的。一般步骤：先钻孔-倒角-攻丝。前面都准备好了换上丝锥以后，自动进给调到空挡位置（很多人做不好就是自动进刀惹的祸），转速调的慢一点，先将钻床打反转，将丝锥插到螺纹底孔里，用毛刷给丝锥抹一些菜油或攻丝专用油，然后将主轴打正转，在攻丝的过程中，要打几次反转，用以断屑，防止丝锥被切削憋断。技术不熟练的时候一定要记住速度放慢，多打几次反转清理渣屑。慢慢熟练后转速可以调快。

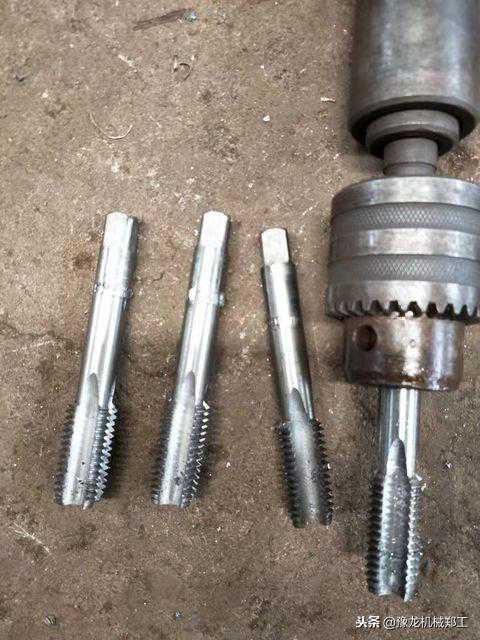

丝锥
今天的分享就到这吧，写的多了感觉自己像是在推销一样。当然摇臂钻也有其他功能。但是那些功能我很少使用就不给你们介绍了。老规矩觉得好就点赞，不明白不清楚的地方可以留言或者私信，欢迎各方技术人员纠正。
