设备基础的功能：

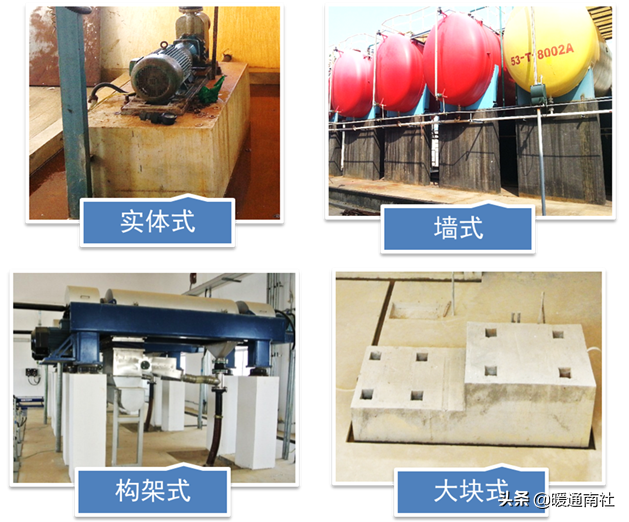

设备基础的分类：
设备基础的施工：

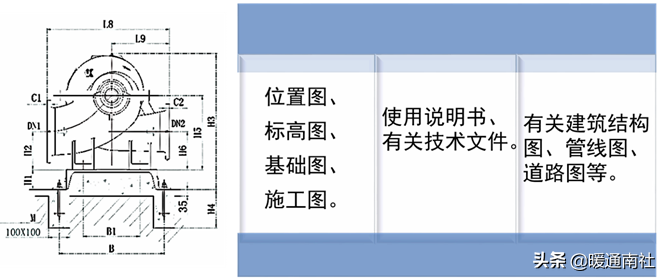

设计图样和技术文件：

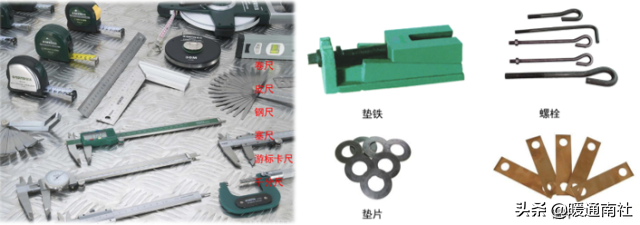

工具、材料的准备：
设备开箱验收：
检查、记录：
1、箱号、箱数以及包装情况。
2、机械设备名称、箱号和规格。
3、随机技术文件及专用工具。
4、机械设备有无缺损件，表面有无损坏和锈蚀。
5、其他需要记录的事项。

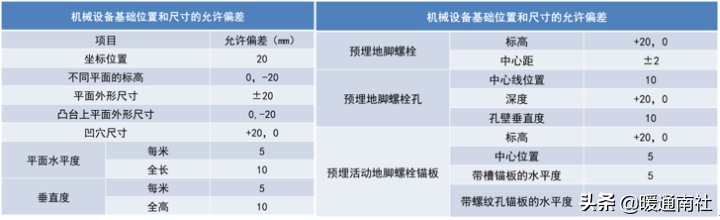

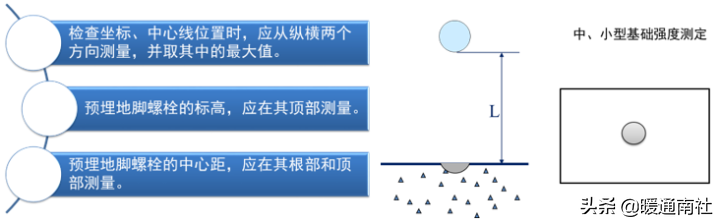

设备基础验收：

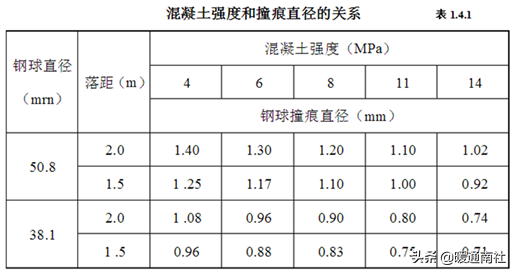

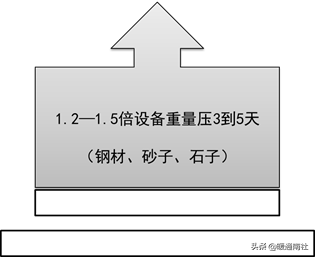

大型基础强度测定：预压物均匀压在基础上，保证均匀沉降。
基础验收不合格处理：

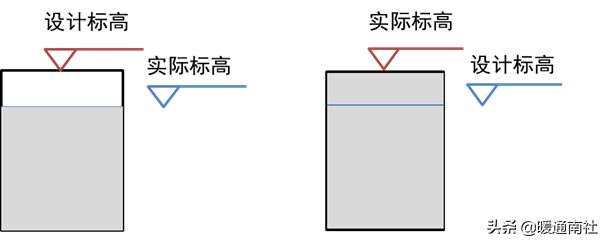

（1）基础标高不符
局部过高，可用凿子凿低；局部过低，可把原基础表
面凿成麻面，用水冲洗后，再补灌混凝土。
（2）基础上预留孔

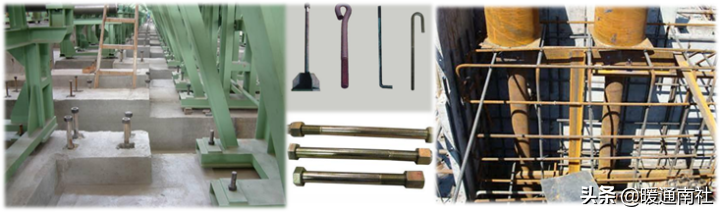

地脚螺栓：
地脚螺栓的功能：将设备与基础牢固地联接起来，避免在工作时发生位移和倾覆。

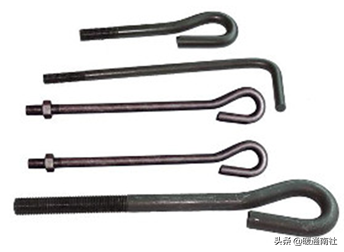

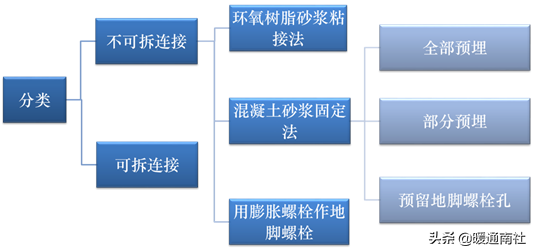

地脚螺栓的种类：
地脚螺栓的选用：

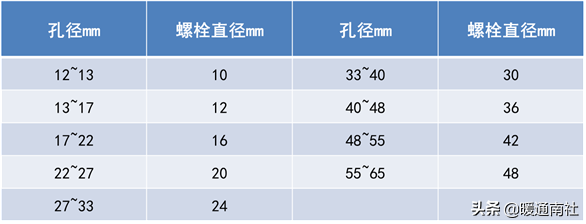

（1）地脚螺栓的直径应小于设备底座上地脚螺栓孔直径，其关系按下表选用。
（2）每一颗地脚螺栓，应根据标准配一个垫圈和一个螺母，对振动较大的设备，应加锁紧螺母或双螺母。
（3）固定地脚螺栓的长度应按施工图规定确定，如无规定时，可按下式确定：L＝20ｄ＋A＋（5～10）
式中：L—地脚螺栓的长度（ｍｍ）；
ｄ—地脚螺栓的直径（ｍｍ）；
A—垫铁高度及机座、螺母、垫圈厚度的总和（ｍｍ）。

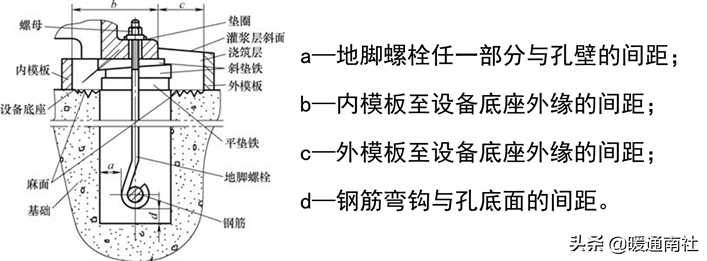

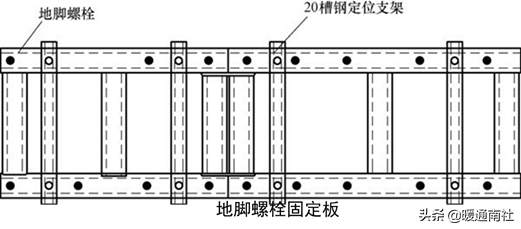

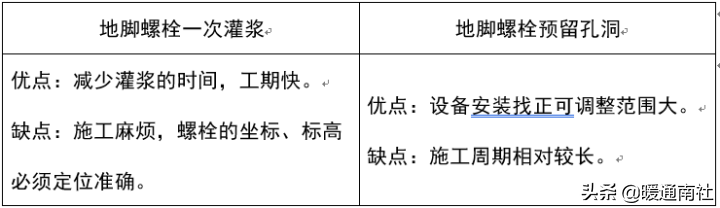

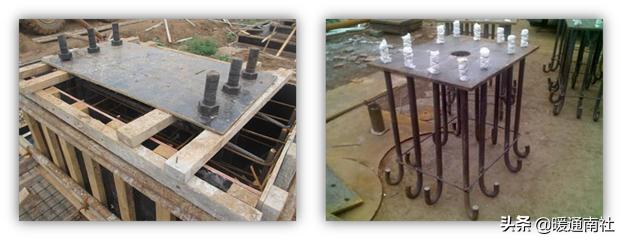

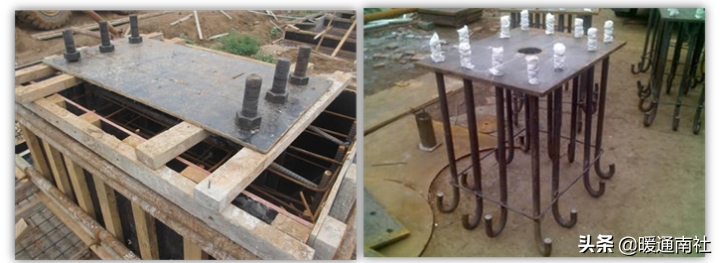

地脚螺栓与基础的联接：
死地脚螺栓的敷设：
活地脚螺栓的敷设：
在机械设备安装前，先将锚板敷设好，要保持平正稳固，先不浇筑。
螺栓下端是螺纹的要拧紧，是T型的在上端打上方向标记。
地脚螺栓检验及其问题处理：

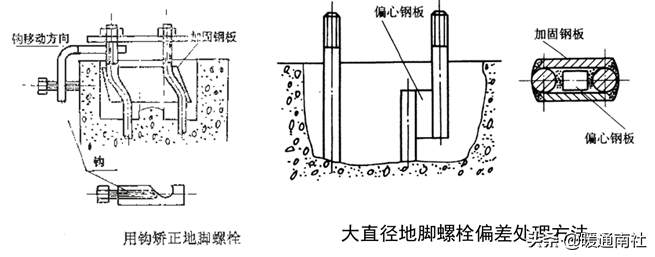

地脚螺栓中心偏差处理：

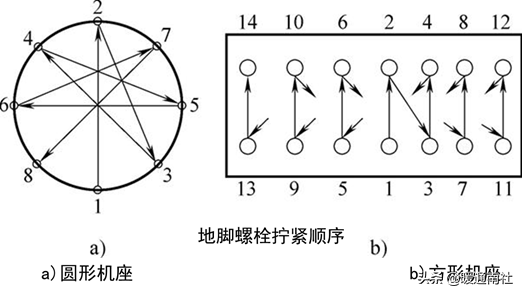

地脚螺栓的紧固：

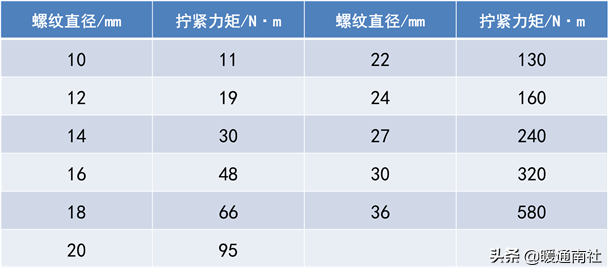

软钢材地脚螺栓紧固力矩：
其他材料地脚螺栓紧固力矩计算：=表/2200
式中：M—拧紧力矩（N·m）
—材料屈服强度（Mpa）
M表—表中查出的扭紧力矩（N·m）
垫铁：
垫铁是垫放在设备和基础之间的垫块，它可用铸铁（厚度在25mm以上）和钢板（厚度小于25mm）制造。
垫铁的主要作用是：承受载荷；调整水平和标高；传振吸振。

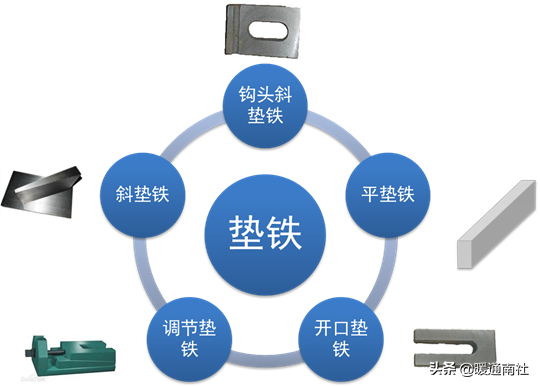

垫铁的作用和分类：

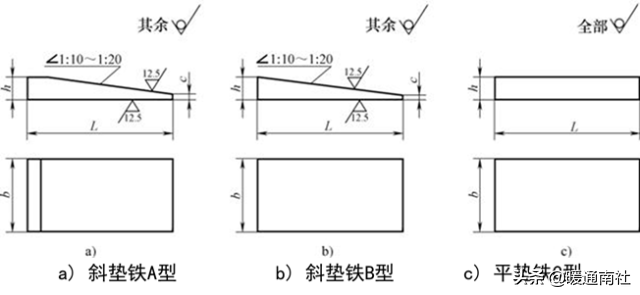

平垫铁的斜垫铁：
平垫铁用于承受主要负荷和较强振动的设备，斜垫铁用于调整水平。

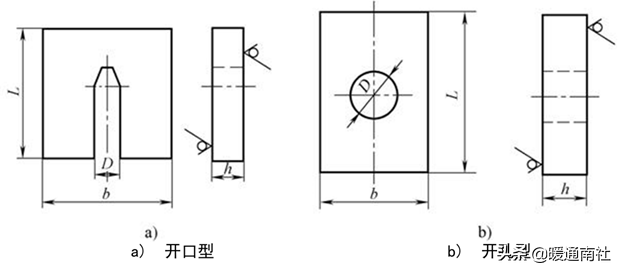

开口型和开孔型垫铁：
用于安装设在金属构件上的设备或地脚螺栓间距较小的设备。
钩头成对斜垫铁：
成对使用或下面有平垫铁，主要用于调整设备水平。

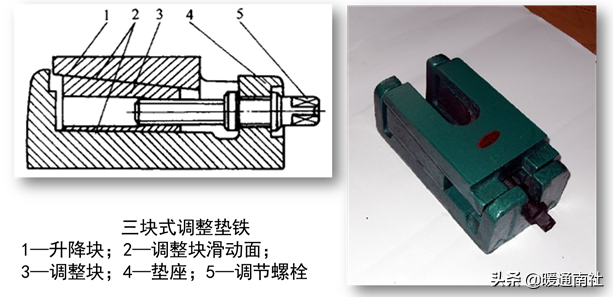

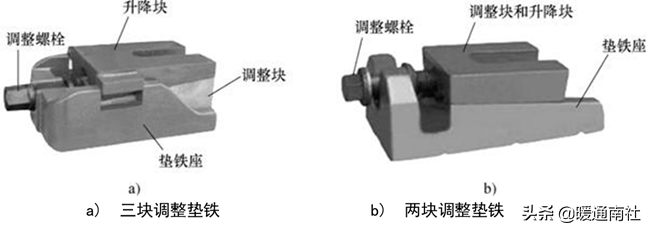

调整垫铁：
成对使用或下面有平垫铁，主要用于调整设备水平。

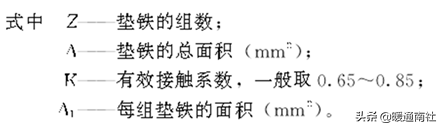

垫铁数量的确定：

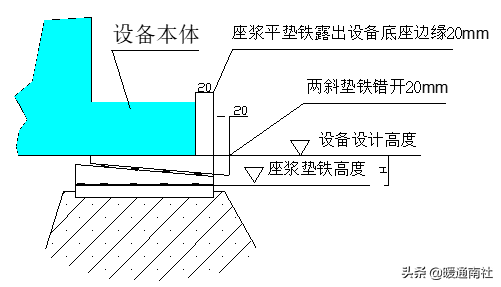

垫铁高度的确定：
垫铁的总高度，应满足二次灌浆的要求，一般在25mm~100mm之间。
基础施工平面标高允许偏差规范规定为负公差0~20mm。
垫铁高度H＝设备设计高度－两斜铁错开20mm时的厚度）。

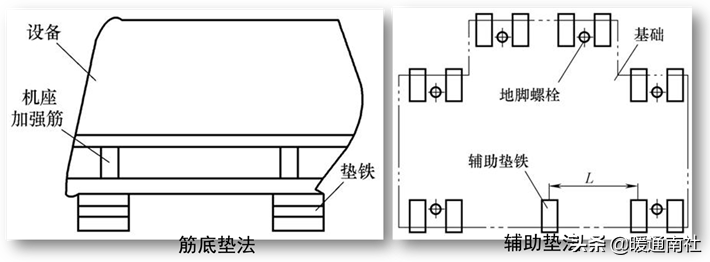

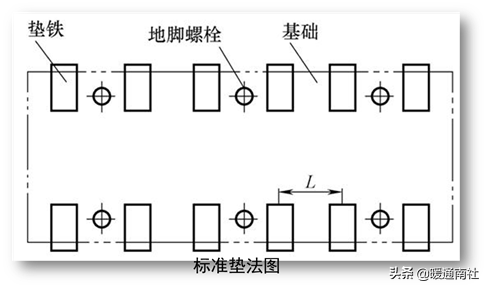

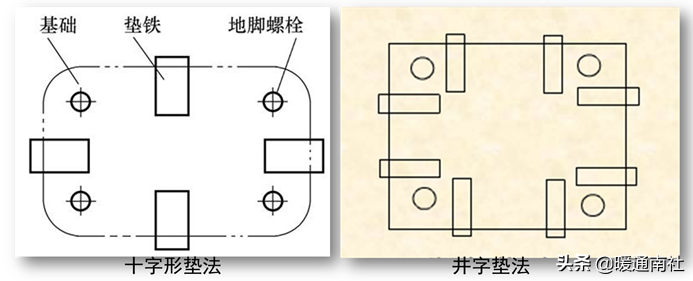

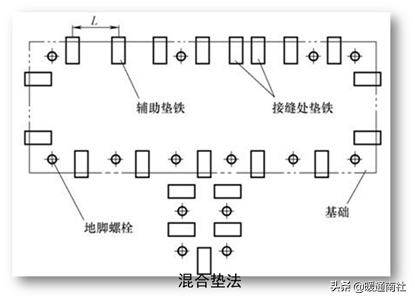

垫铁的放置方法：

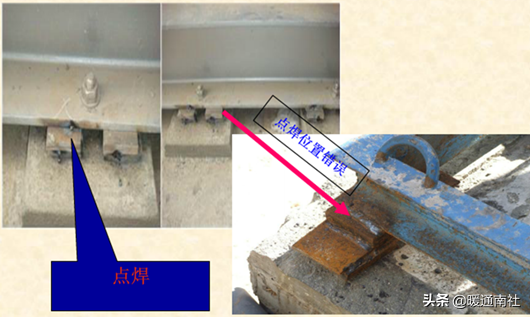

垫铁的点焊：
点焊作用：使多层垫铁之间形成一个整体。相对增加垫铁组的稳定性。
不点焊的危害：经过长时间转动或振动之后，垫铁与垫铁之间则会发生撺动，破坏二次灌浆层，甚至破坏基础砼。
规范规定：应将各垫铁相互用定位焊焊牢但铸铁垫铁可不焊。
何时点焊：设备调平后，经各方检查合格后实施。
点焊部位：不少于二个方位的侧面，非端头。
每条接缝上点焊2~3点，每点长5~8mm，点焊高度2~3mm，切忌多焊。采用小电流、小焊条。
重要、关键设备在点焊后、灌浆前复测。
找平找正找标高：

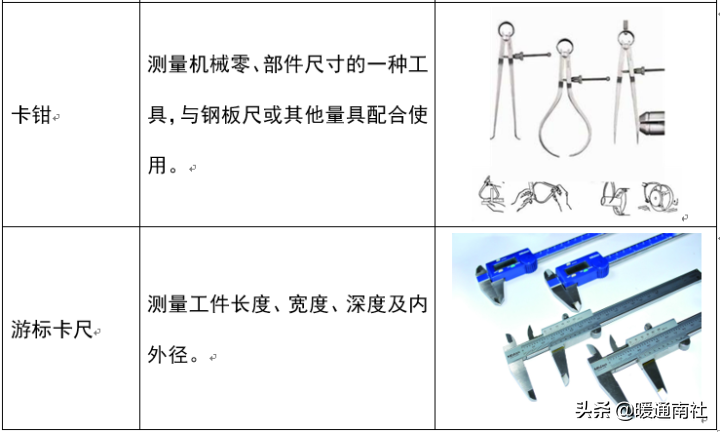

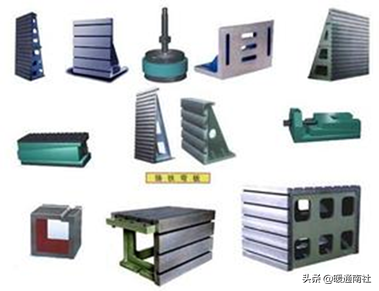

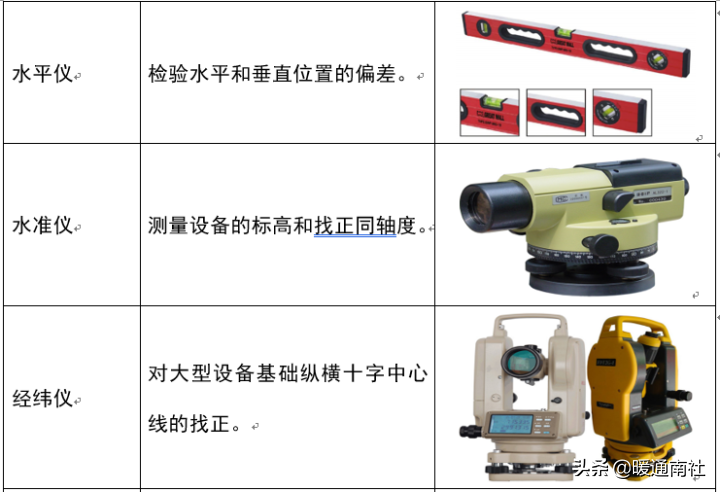

常用测量仪器和量具：
基准点：
基准点是设备安装高度的根据，通常是50－60ｍｍ长的铆钉，牢固地埋在基础旁或远离机器的适当且方便的位置。
中心标板及埋设要求：
中心标板：

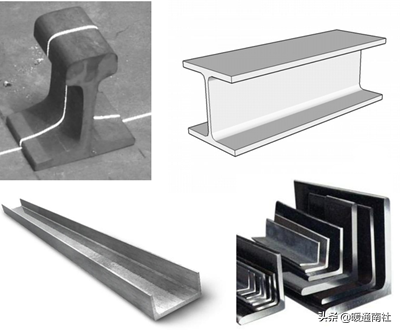

材料：钢轨、工字钢、槽钢、角钢等。
尺寸：（100~200）*（30~60）mm。
要求：表面光滑，埋设坚固。
作用：用洋冲打一个很小的眼（使用经纬仪投点）作为设备安装时挂设中心线找正设备位置的依据。

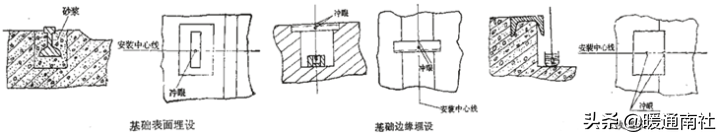

中心标板埋设要求：
中心标板应埋在设备两端，尽量与基准中心相合。
中心标板顶面露出基础表面约4~6mm。
中心标板用水泥浇灌固定，尽可能焊在基础钢筋上。
水泥养护期满，定出中心点，打上冲眼并作明显标记。

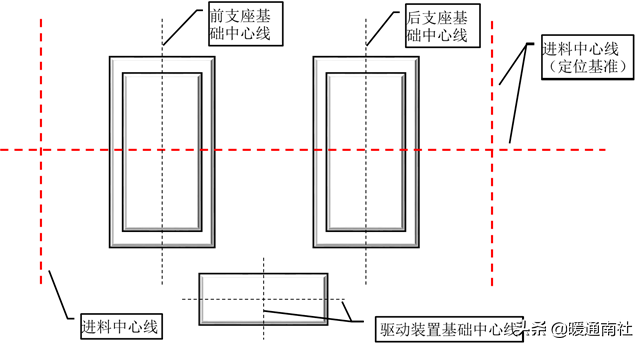

平面基准线：
平面位置安装基线与基础实际轴线或与厂房墙、柱的实际轴线、边缘线的距离，其允许偏差为±20mm。

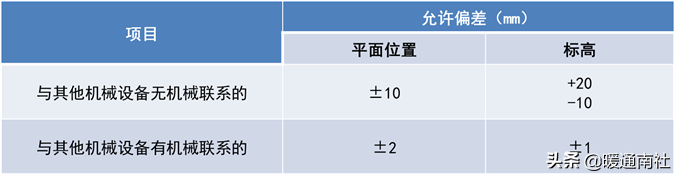

机械设备定位基准面、线或点与安装基准线的平面位置和标高的允许偏差，应符合下表：

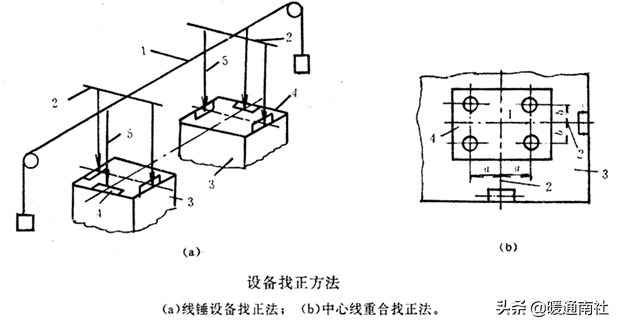

找正：

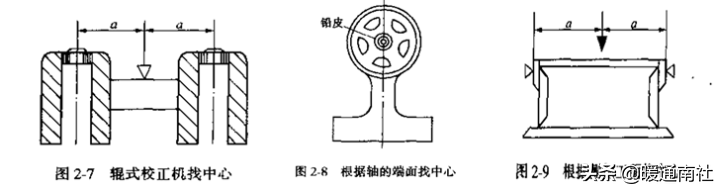

机械设备上的中心线应选取其精加工面。例如主轴及其顶针孔、轴互孔、轴承孔、轧机机架窗口等。
在安装精度要求不高时，可利用对称分布的螺钉孔定出设备中心线。

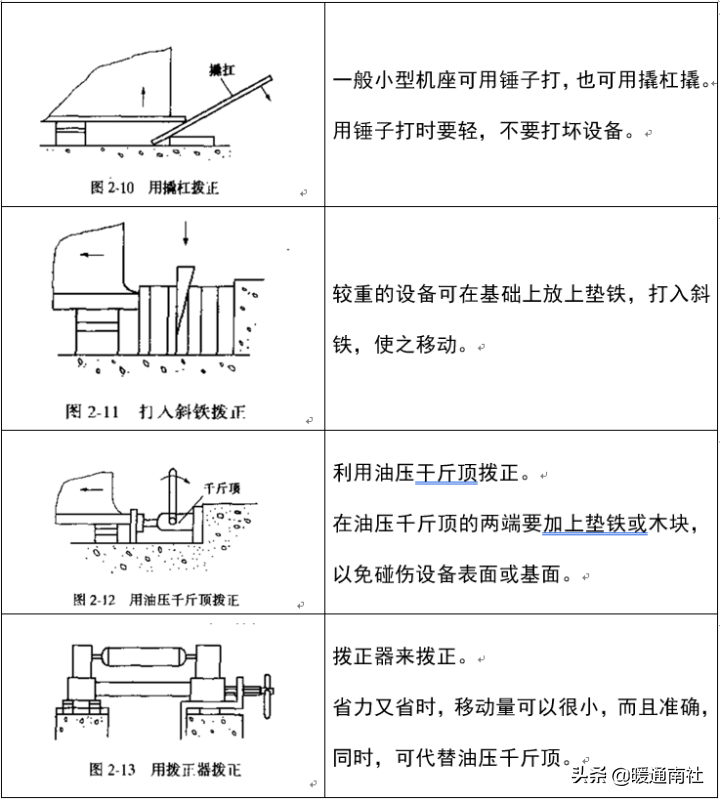

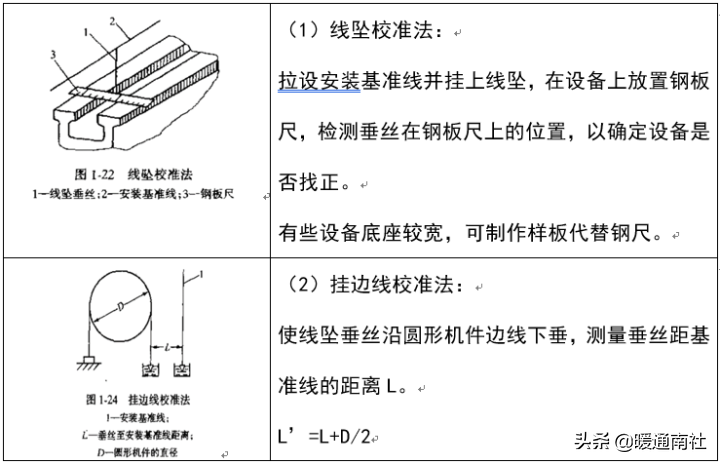

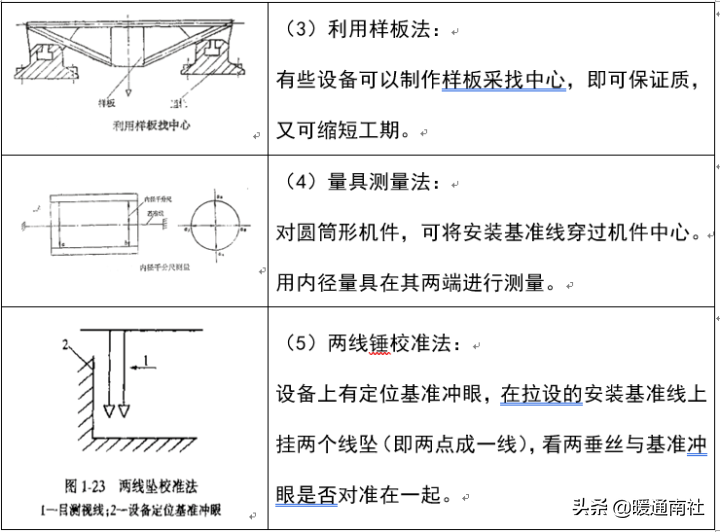

找正—拨正方法：

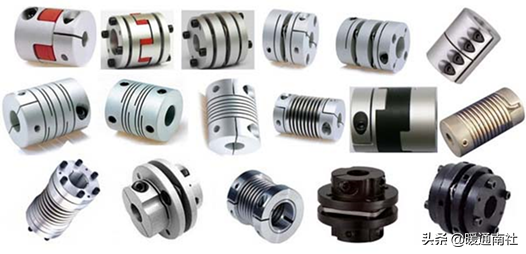

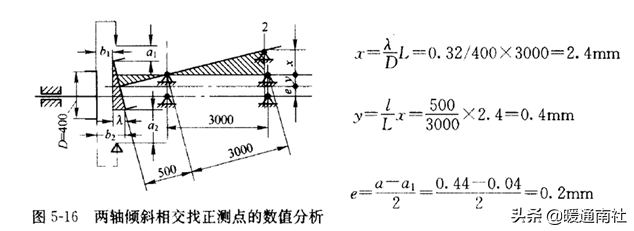

找正—联轴器：
联轴器找正是按照工程中很重要的一个环节，两轴心不同心将会在轴和联轴器中引起很大的应力，影响设备的正常运转。
（a）最理想情况；
（b）径向位移；
（c）中心线共点，发生角位移；
（d）径向位移，角位移。（实际常常遇到的情况）

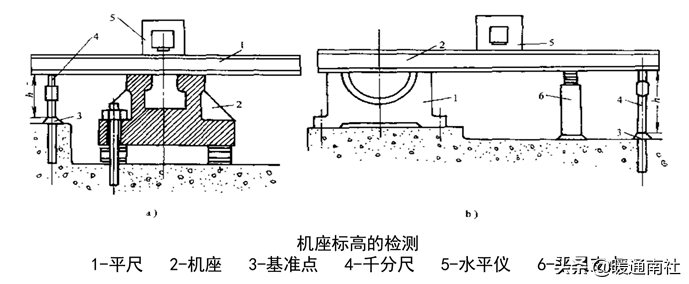

找标高：
设备的标高测定面应是设备或机座的精加工表面。
可选定机座本身的轴承剖分面（即主轴轴心线平面）作为标高测定面。
时刻保持平稳、测出的尺寸应比规定的大1~2mm，以补偿拧紧基础螺钉时垫板等的变形量。
对于联动机组少用基准点，多利用机械间的相互高度关系。
多设备安装时，要注意每台设备标高偏差的控制。
当拧紧地脚螺栓前，标高用垫铁垫起出入不大时，可以根据设备重量，估计拧紧地脚螺栓后高度下降多少，一般是先使高度高出设计标高1mm左右，这样拧紧地脚螺栓后，高度将会接近要求。
调整设备标高的同时，应兼顾其水平度，二者必须同时进行调整。

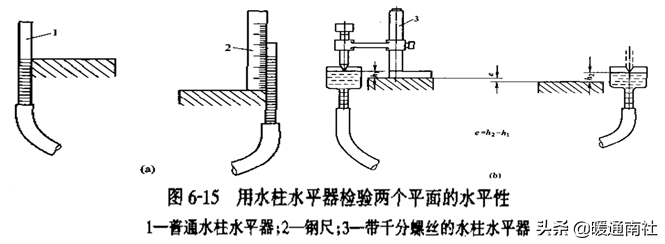

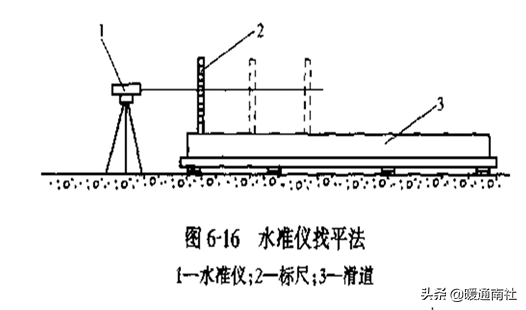

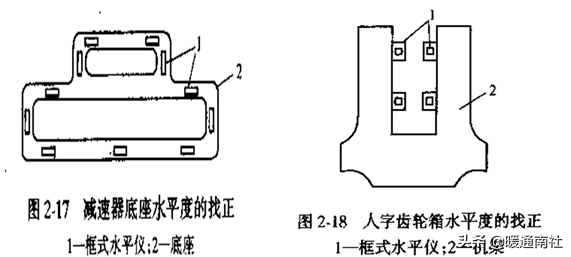

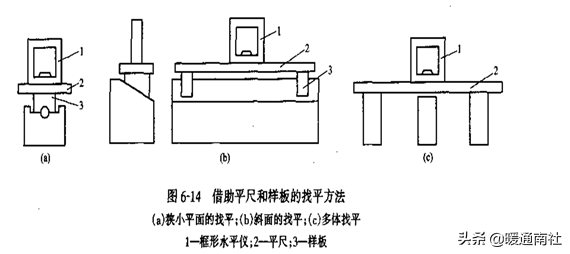

找平：

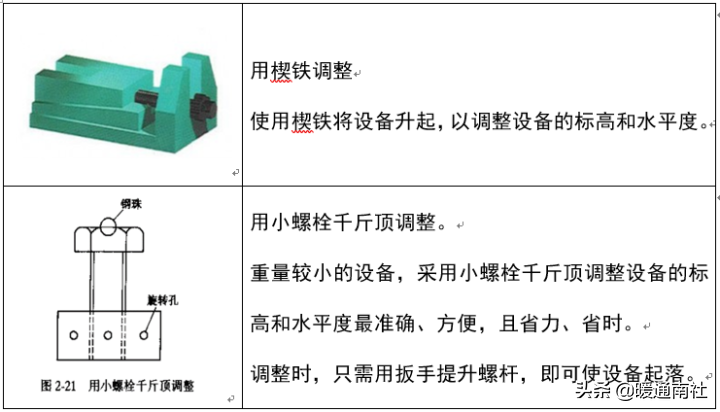

调整设备标高和水平度方法：
机电设备的初平和精平：
初平：设备就位、找正后（不再水平移动）的第一次找平，即初步找平。
初平的目的：是将设备的水平度大体上调整到接近要求的程度，为下一步二次灌浆后的精确找平（精平）做准备。
精平的原因：
（1）初平时地脚螺栓的预留孔末灌浆，找正之后还不能固定。
（2）初平时设备未经过清洗，放水平仪的设备加工面上也只是局部擦洗了一下，不能进行全面的检查和调整，所测结果不够精确，初平的精度一般不易达到规定的安装水平要求。
初平注意事项：
（1）设备初平前，应串好地脚螺栓，垫上垫圈，套上螺母，放好垫铁。
（2）垫铁的中心线要垂直于设备底座的边缘，垫铁外面的长度要符合要求。
（3）垫铁放好后还要检查有无松动，如有松动应换上一块较厚的平垫铁。
设备精平：在初平的基础上对设备的水平度做进一步的调整，使之完全达到合格的程度。对于死地脚螺栓，其设备的精平工作必须在二次灌浆养护期满之后进行。因为设备的精平必须与拧紧地脚螺螺栓配合进行。对于活地脚螺栓固定的设备，不受二次灌浆限制，故在初平后即可进行精平。
施工方法：
施工步骤：
施工方法：

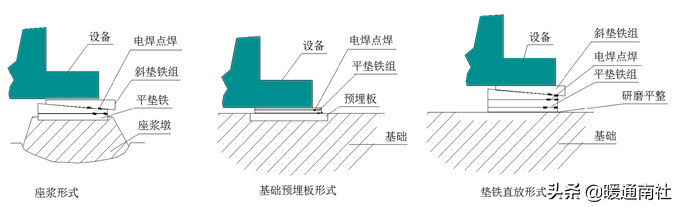

座浆形式：常用，推荐优先采用。
基础预埋板形式：用于简单、要求精度低、静置、小型设备。
垫铁直放形式：常用三点式。

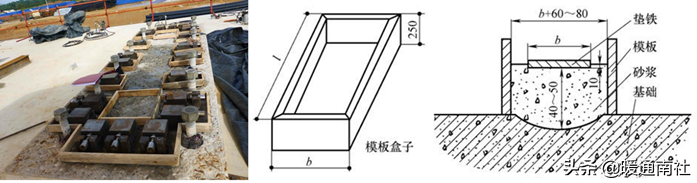

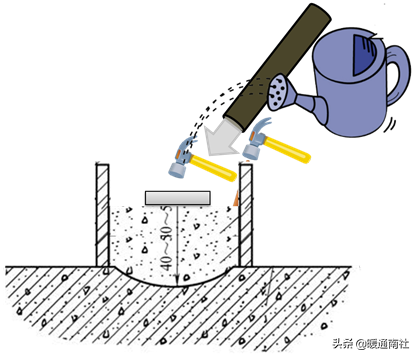

坐浆法：
1、凿坑：打出锅底形坑，坑的长度和宽度比垫板的长度和宽度大60~80mm。深度不小于30mm，以保证座浆墩的厚度不小于50mm。
2、清洗：用水或压缩空气清除坑内的粉尘和杂物，坑内不得沾有油渍。用洁净水浸润混凝土坑约30分钟，坑面在座浆墩施工前24小时内要保持湿润状态。
3、刷浆：清除坑内积水，在混凝土坑表面上薄薄地刷一层与座浆墩同品牌的水泥浆水泥浆。水泥浆按1公斤水泥加1~1.2公斤拌成。
4、浇捣：将模盒放在坑上，把拌好的材料灌入坑内，应分层浇灌，分层捣固，每层厚度为30mm，确保砂浆（混凝土）与垫板能紧密结合。
5、放置垫板：当座浆墩表面稍干后，即可放置垫板。用手用力按压，或用手锤把轻轻敲击垫板中心部位，使其垂直平稳下沉，避免空气进入垫板下。
6、调整：垫板要按设计要求找好水平度和标高，并拍实垫板四周砂浆，使之牢固，并使砂浆（混凝土）秒面低于垫板2-5mm。
7、养护：座浆墩做好三小时后，应洒水养护，养护时应覆盖草袋，按时洒水保持湿润状态。当气温低于5度时可以不洒水。
8、拆模：当座浆墩砂浆（混凝土）终凝后，可以拆去模盒，并在其四周侧面交叉划痕（深2mm左右），以利二次灌浆层与座浆墩紧密结合。

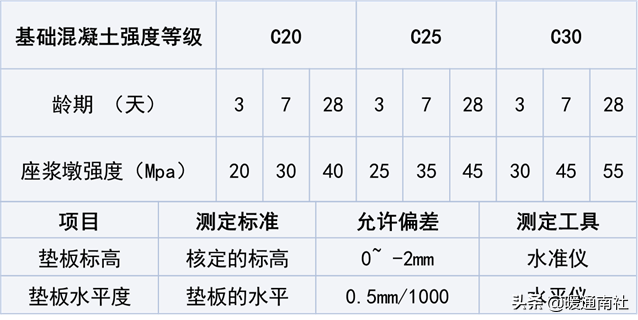

坐墩强度及允许偏差：

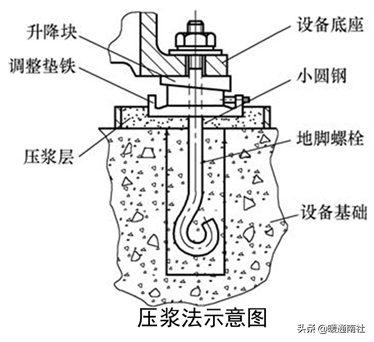

压浆法：
先灌满地脚螺栓孔，达到规定强度的75%后，再灌压浆层，厚度一般为30～50mm。
初凝后期调整升降块，胀脱小圆钢，将压浆层压紧。
压浆层达到规定强度的75%后，拆除临时垫铁组，进行设备的最后找正和调平。
在地脚螺栓上点焊一根小圆钢。点焊位置应在小圆钢的下方；点焊的强度应以压浆时能被胀脱为度。
用临时垫铁组初步找正和调平。
将调整垫铁的升降块调至最低位置，并将垫铁放到地脚螺栓的小圆钢上，固定在正确位置。

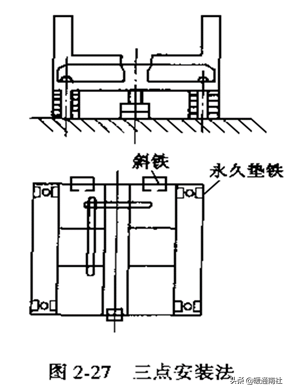

三点法：
在机电设备底座下放上子块斜铁（或千斤顶）。调整三个点的高度，使标局略高于设计标高1~2mm。
将永久垫铁放入所要求的位置，其松紧度以锤子能轻轻敲入为准，并要求全部永久垫铁都具有一样的松紧度。
将斜铁拆除，使机座落在永久垫铁上。拧紧地脚螺栓，并检查设备的标高和水平度以及垫铁的松紧度。合格后，进行二次灌浆。

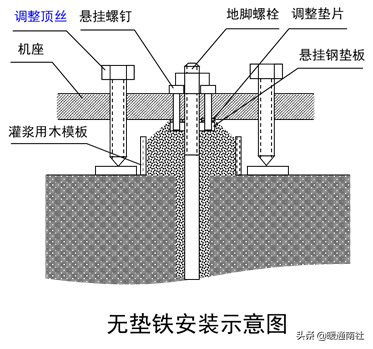

无垫铁施工：
利用斜铁找正机械（包括中心、水平、标高），然后用座浆混凝土二次灌浆，养护后抽去斜铁，其空洞再次补灌。

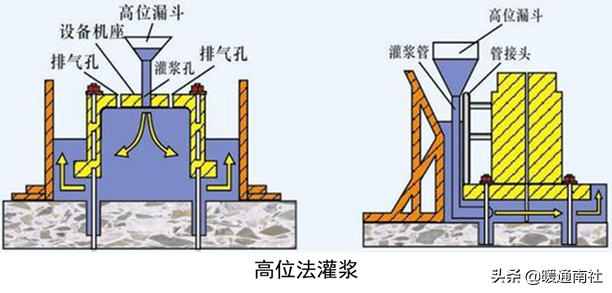

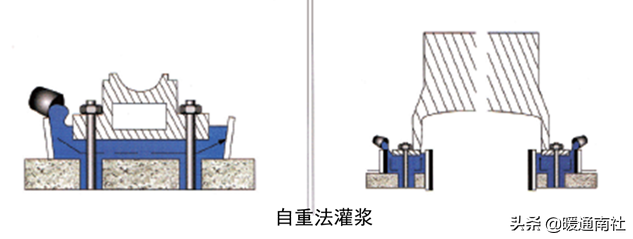

灌浆方法：
灌浆前要求：
穿上地脚螺栓，凿麻面并冲洗干净，不得留有积水。
设备初平符合要求。
垫铁组应调整到最低位置，垫铁与设备底面贴合良好。
使用的砂子、石子不得带有泥土、木屑等杂物，如有必须进行清洗或更换。
采用锚板式地脚螺栓固定设备，应将地脚螺栓孔内灌满干砂封好，以防混凝土浆流入孔内。

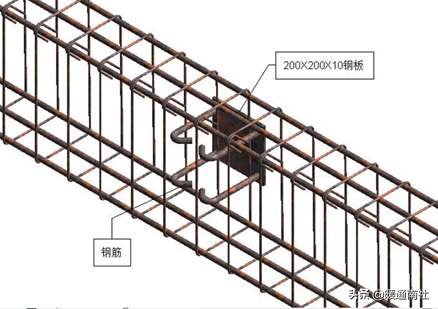

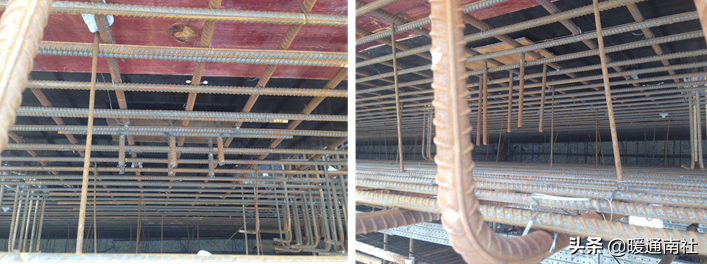

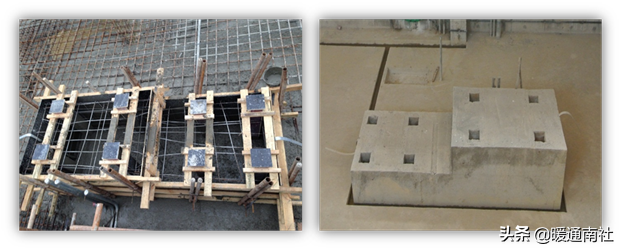

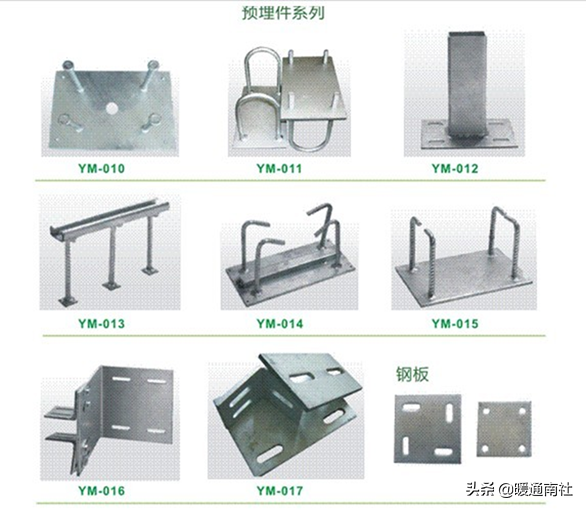

预埋件：
预先安装（埋藏）在隐蔽工程内的构件。
在结构浇筑时安置的构配件，用于砌筑上部结构时的搭接。以利于外部工程设备基础的安装固定。
预埋件大多由金属制造，例如：钢筋或者铸铁，也可用木头，塑料等非金属刚性材料。
预埋件：在结构中留设由钢板和锚固筋的构件，用来连接结构构件或非结构构件的固定用途。比如做后工序固定（如门、窗、幕墙、水管、煤气管等）用的连接件。这个在混凝土结构与钢结构连接的部位很多。
预埋管：在结构中留设管（常见的是钢管铸铁管或PVC管）用来穿管或留洞口为设备服务的通道。比如在后期穿各种管线用的（如强弱电、给水、煤气等）。常用于混凝土墙梁上的管道预留孔。
预埋螺栓：在结构中，一次把螺栓预埋在结构里，上部留出的螺栓丝扣用来固定构件，是起到连接固定作用的。常见的是设备预留螺栓。

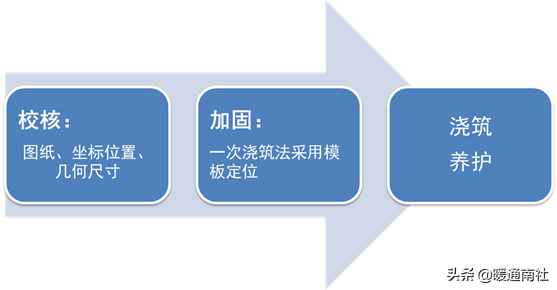

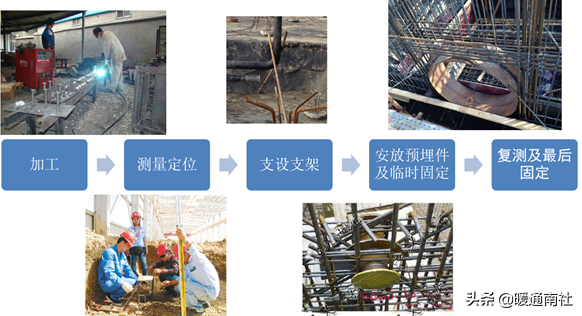

工艺流程：
最后，设备安装。
