男大衣（风衣）结构制图
1、男装标准体：
G=170，B*=88cm
2、规格设计：
前腰节长=人体腰节+2=0.2G+9+2=0.2*170+11=45；
L=0.6G+20=0.6*170+20=122；
B=（B*+内衣）+34=96+34=130；
袖窿深=0.2*130+3+＞4=26+4=30；
SH=0.3*130+12=51；
N基=0.25（B*+内衣）+18=0.25*96+18=42；
SL=0.3*G+9+1(垫肩)=0.3*170+10=61；CW=18；
实际前浮余量=B*/40-0.7*1-0.05（42-16）=2.2-0.7-1.3=0.2；
实际后浮余量=理论前浮-0.7*1-0.05（42-16）=B*/40-0.5-0.7-1.3=0
3、制图要领
（1）衣身：
①由于为冬装，故胸围需加1cm面料厚度，领后中心处抬高0.7，肩端点处抬高0.7/2=0.35。
②若前浮余量较大则撇胸，撇胸则需抬高前肩端点0.2~0.4cm左右。若撇胸量较小，浮于袖窿。
③叠门量为4.5cm。
④口袋定位：距离腰节线14cm，距离前中心线14cm。
⑤下摆前摆底线比后下摆底线低2.5cm；前摆放量为11cm，后摆放量为9cm，即后摆放量小于前摆放量。
⑥纽扣定位：第一粒纽扣距离2cm，第三粒在腰围处，均分后定位。

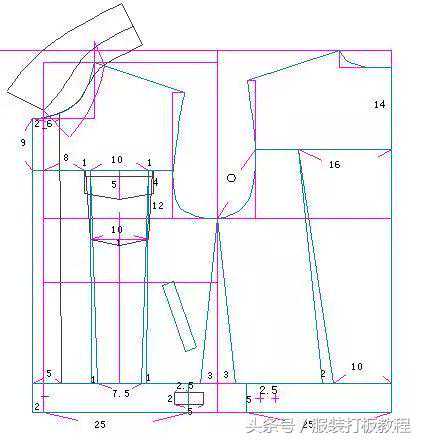

男大衣衣身制图▲
（2）口袋制图，袋盖需做成圆角。
口袋制图▲
衣领结构制图▲
（3）衣袖结构制图

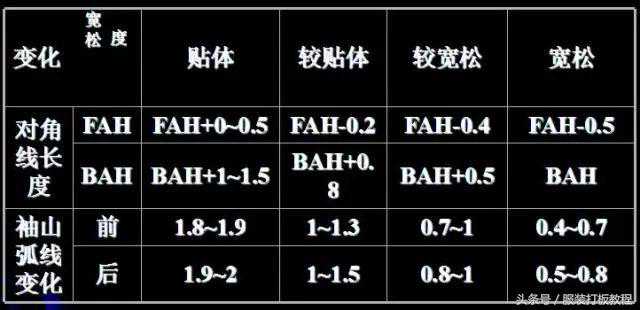

AD=前袖对角线；AE=后袖对角线（见表2）
AB=AD/4，BF、BG为前、后袖山弧线变化见表2。C为AD中点向下偏1cm。
该袖袖肥减少了1.4cm，前、后袖侧缝有差量，需有归、拔。

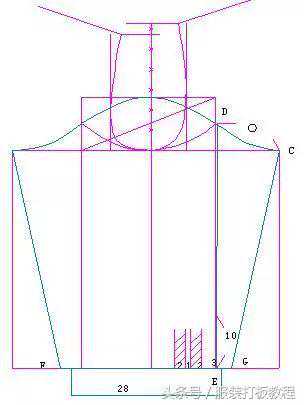

衣袖结构制图▲
衬衫结构制图
1、规格设计
前腰节长=人体腰节+1=0.2G=9=1=44
L=1.7前腰节=1.7*44=75；B=B*+＞25=88+28=116；
袖窿深=0.2B+3=0.2*116+3=25.6；N=0.25*88+18=40
SH=0.3*116+12=34.8+12=47；SL=0.3*170+9=60；CW=11.5~12.5
nb=3.5，nf=2.5，mb=4.2，mf=6，克夫宽=6
实际前浮=2.2-0.05（28-20）=2.2-0.05*8=1.8
实际后浮=1.6-0.05（28-20）=1.6-0.05*8=1.2
2、结构制图要领
（1）前片过肩与肩线平行3cm；
（2）前身采用左片贴襟并左片压右片，贴襟宽度为3.5cm。故左前片以前中线为中线左右各1.75cm，左前片衣身毛板：在1.75基础上再往外加1cm，贴襟净宽3.5cm，毛板两边各加1cm。右前片采用折边工艺，折边宽度=2.5cm，即在左前片净板基础上在加2.5cm。通常右前片用布边裁剪。
（3）若前身不采用贴襟，则左前片以1.75止口线为对称轴，对称3.5cm。右前片同上。
（4）纽扣定位：贴襟锁5个竖着的平头眼，第一粒6cm处，纽扣间距9.8cm。
（5）袖口尺寸=2cw+两褶（2*2）-大小袖花的实际重叠量（2）=25+4-2=27
（6）袖衩中心线距后袖底缝5.5cm，长度=12，即小袖花长度=12，宽度=1.5，大袖花宽度=2.5，长度=15.5，宝箭头=0.8cm，连折宽度=2.7，长度=12。A与B相距1，A=B=2cm。

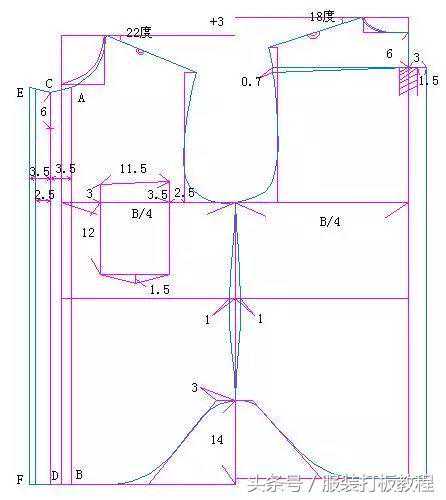

衬衫衣身制图▲

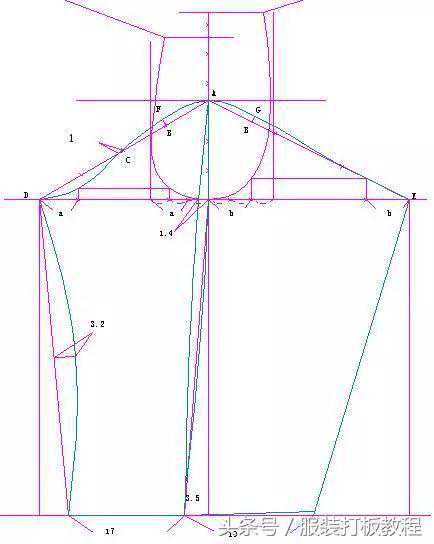

衣袖结构制图▲
夹克结构制图
1、规格设计
N=46，L=62，B=120，肩宽=52，袖长=72，袖肥=27，袖口=24（收橡筋后）；35（拉开后）
下摆=90（收橡筋后）；112（拉开后）
2、面布结构制图
（1）实际前浮余量=2.2-0.05（32-16）-0.7=0.7（下放）
（2）宽松型夹克袖山高为10cm，本例α=25度。
（3）下摆有搭布、收松紧，前中线0.5cm为拉链定位。
（4）纽扣定位：护胸上共有5粒子母扣，第一粒扣距上沿和止口都是1.5cm，而第五粒扣距下沿1cm，距止口边1.5cm，第四粒扣与第五粒扣相距3cm，将第一与第四粒扣间平分3份，得到第二粒和第三粒扣。
（5）距茄克底部7cm、中心线14标出斜插袋位置，长度时14cm，宽度是2cm。斜插袋画法：垂直边=13.5cm，另一垂直边=4.5cm，斜边为插袋长。

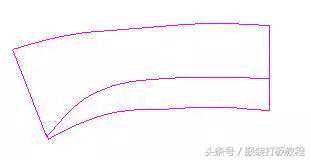

（6）领型制图：过A作AB垂直与后领中线，使得AB=后领口弧长；领前部起翘1cm，使得BC=前领口弧长。
（7）口袋深。

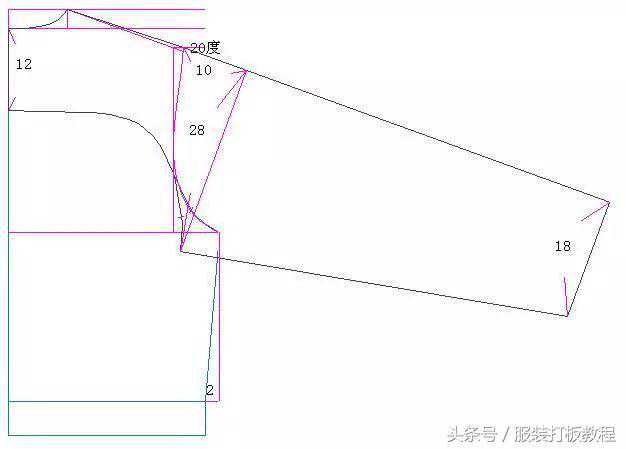

男式插肩袖夹克结构制图▲
3、零部件制图里布
零部件制图▲
4、里布结构制图
（1）前里布为前片不包括挂面在内。
（2）后里片后中心线不分割。
（3）袖为一片袖。
（4）里布缝份均为1.2cm左右。
前片、袖片里布结构图▲
后衣身里布结构制图▲
宽松夹克结构制图
1、规格设计
N=47，L=47，B=120，
下摆=100，肩宽=50，袖长=56，袖头=28，袖肥=25，所有分割线均为双压线；
2、面布结构制图要领
（1）实际前浮余量=2.2-0.05（32-16）-0.7=0.7（下放）
（2）BL=0.2*120+5=29(需根据袖肥略作调整)
（3）下摆比胸围小20，故前片收5cm，后片收5cm。
（4）袖片分割根据后衣身分割线定位。
（5）领为前领有1cm高底领翻折线为直线的翻折领。
（6）挂面为上宽6cm，下宽5cm。
（7）需压线处缝份为1.3cm，其他为1cm。
3、里布结构制图
里布不需分割，缝份均为1.2cm。
宽松夹克结构图▲

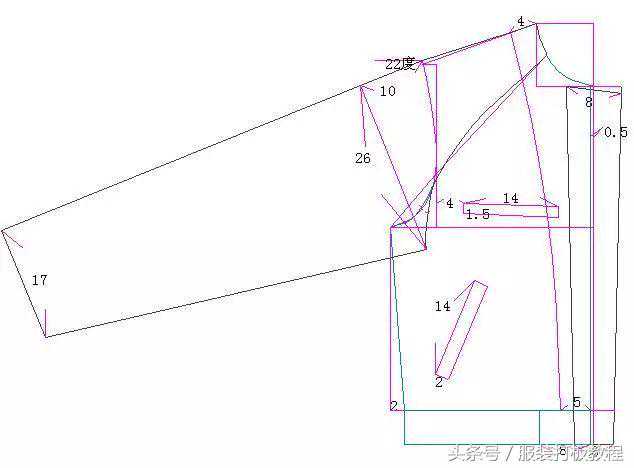

袖结构制图▲
