剃齿原理及其优缺点介绍

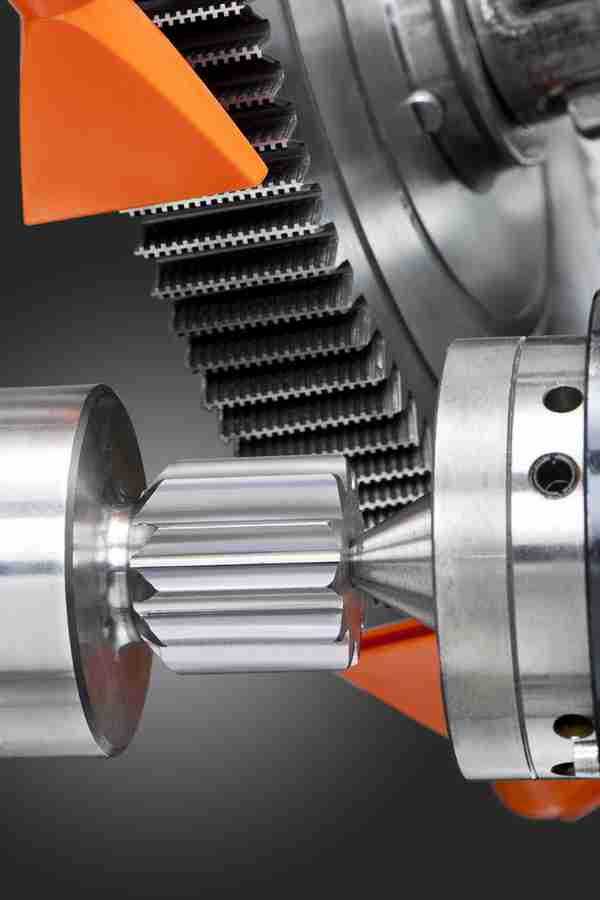

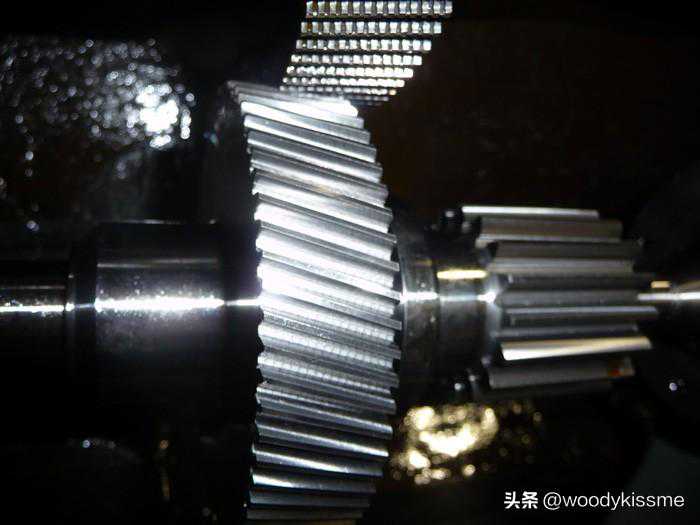

在标准剃齿过程中，工件和刀具作为一对交错轴斜齿轮一起旋转。剃齿刀接收来自电机的运动并驱动连接在轴上自由移动的工件。这是分度误差不容易改善的主要原因。

轴线交叉的原因是为了在刀齿侧面和齿轮齿之间产生往复滑动。让我们想象一下刀具沿其轴线延伸以形成一个圆柱体；如果b轴可以自由移动，则连接在其上的轮子将在与交叉角γ相关的V方向上围绕刀具轴进行给定的滑移运动。

如何在交叉轴配合中获得齿面滑动

速度V是两个分量的结果，准确地说是Vl和Vs。Vl由刀具自然旋转补偿，而Vs分量将沿刀具轴线移动工件。实际上，齿轮b不能在此方向上移动，因为它被固定在它的轴上，而在它的轮子上，轴是固定的。很明显，为了补偿这种缺失的运动，两个齿面之间将发生滑动动作。

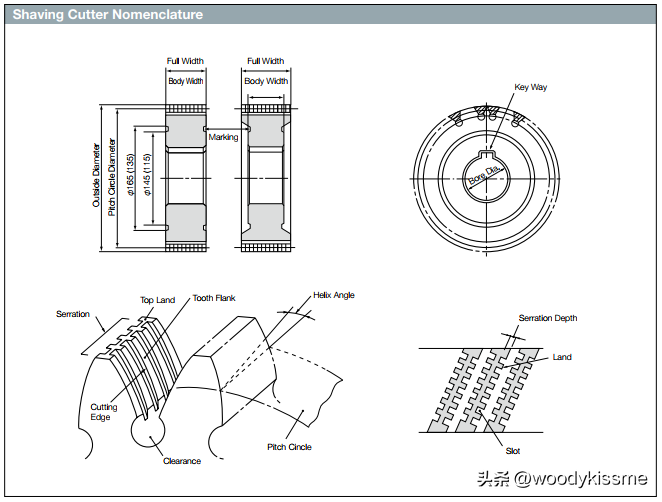

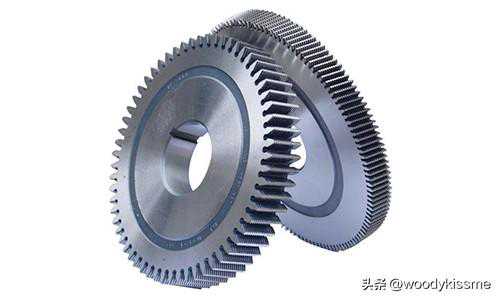

这些锯齿形成一系列切削刃。由于齿轮齿面和刀具齿面之间的滑动效应，这些边缘会产生金属去除，使其具有微小碎屑的形状.我们将在稍后阶段处理这些锯齿的形状、尺寸和制造方法。

一般剃齿时，理论上的轴交角为10度—15度之间，实际在操作的过程中不一定是按照名义角度来调整，虽然少量变动理论上说不影响剃齿时的共轭条件，但将使齿面接触线的位置发生显著改变。

剃齿时应该调整轴交角，使剃齿刀和齿轮的中心距zui小，这时的剃齿刀处于*状态，刀具左右齿面的接触线都移到中间位置，要求剃齿刀的宽度zui小。偏移*轴交角将使齿面接触线移向两端，左右两端的接触线前后错位，剃削力不平衡使剃齿处在很不利的条件。如果严重外移，有可能形成边缘接触，将严重损害齿轮质量，甚至刀具。
