经典的车床CA6140
CA6140为什么叫这个名呢？相信很多观众都知道，也有很多不知道的。
C代表车床，
A为结构特性代号，用以区别C6140，可以理解为升级款，
6代表卧式，
1代表基本型，
40代表最大旋转直径，
如果想看机床命名规则，就留言给我们，我们专门做一期。
好，言归正传，我们一起重新的仔细的研究一下这台车床，看看会不会给你带来惊喜。
我们会通过十九辐纯手绘机床部件图，来逐一呈现我们这台机床的内容。
1
机床外形图
图中的数字所指每一个部件的名称如下：
1.主轴箱，2.刀架部件，3.尾架，4.床身，5.丝杠，6.光杠，7.右床腿，8.溜板箱，9.左床腿，10.进给箱（走刀箱）
CA6140型普通车床是普通精度级的万能机床，它适用于加工各种轴类、套筒类和盘类零件上的内外回转表面，以及车削端面。
螺纹，钻孔，扩孔，滚花等都是可以进行加工。当然还有我们之前说过的，可以进行改造后作非车削加工。
2

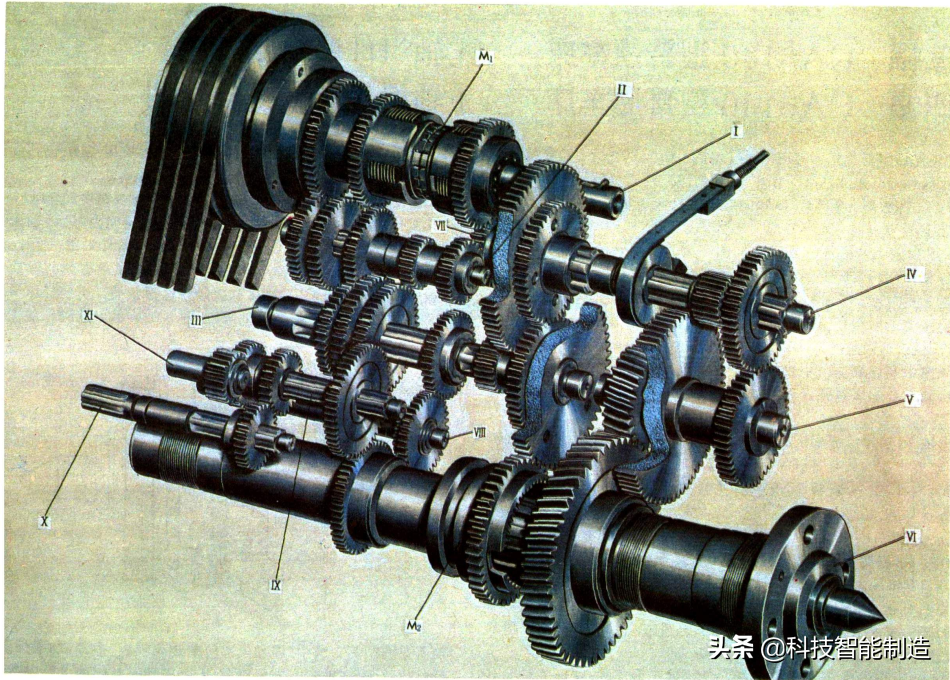

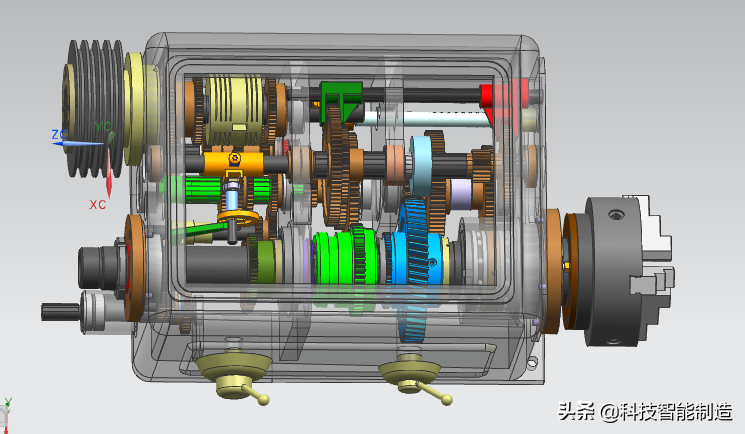

主轴传动系统
M1为可以使主轴正转、反转和停止用的双向多片式摩擦离合器，M2为齿轮离合器。
主轴传动系统的功能就是把动力源（电动机）的运动传给主轴，使主轴带动工件实现回转主运动，并使主轴获得变速和换向。
3
主轴组件装配机构图
主轴自建分离式机构图
1.主轴，2.圆形拨块，3.圆锥孔双列向心短圆柱滚子轴承，4.圆螺母，5.直齿圆柱齿轮，7.圆锥孔双列向心短圆柱滚子轴承，8.单列向心短圆柱滚子轴承，9.斜齿圆柱齿轮，11.双列向心推力球轴承，M2.齿轮离合器
4

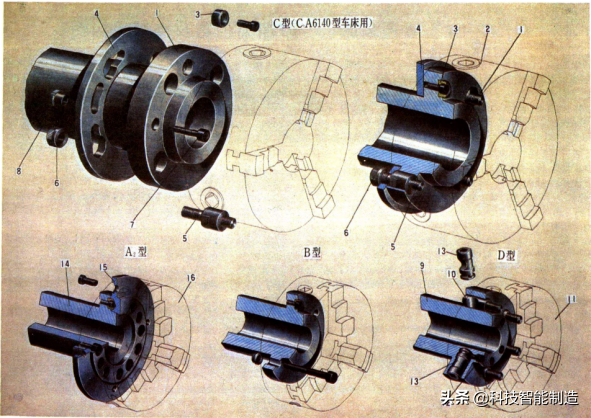

主轴端部与卡盘的连接结构图
1.主轴，2.卡盘，3.传动键，4.转垫，5.插销螺栓，6.螺母，8.定位套，15.法兰盘，16.卡盘，法兰式主轴端部与附件的连接方式的不同形式。
5
摩擦离合器及操纵机构图
1.操纵手柄，8.定位片，9.外摩擦片，10.内摩擦片，12.滑套，15.拉杆，16.滑环，14.7.空套齿轮，18.杠杆，19.制动盘，20.螺钉，26.操纵杆，25.连杆，23.扇形齿轮，24.齿条轴，I.轴，左上方为分离式轴测图
6
主轴变速操纵机构
1.手柄，2.链，3.读数盘，4.链，5.轴，6.凸轮，7.曲柄，8.齿轮，9.拨叉，10.杠杆，II、III、IV轴
1手柄，2.扇形齿轮，3、9凸轮，4.圆柱齿轮，6、10、12.杠杆，7、14滑移齿轮,8.轴，11、13拨叉，IV、VI主轴
7

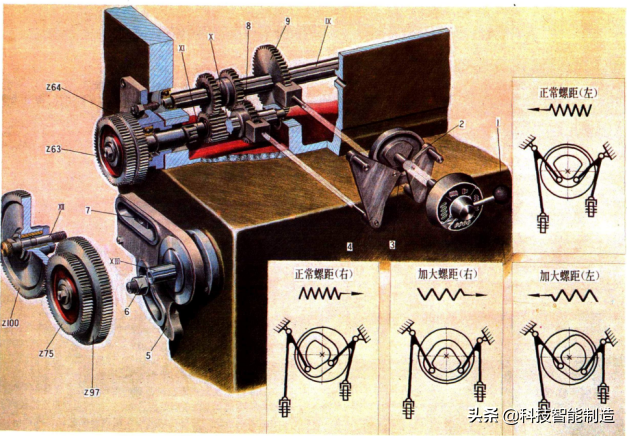

螺纹变向及挂轮架结构图
1.手柄，2、4杠杆，3.盘形凸轮，5.挂轮架，6.螺母，7.滑块螺母，8、9滑移齿轮,X、XII、XIII轴
8

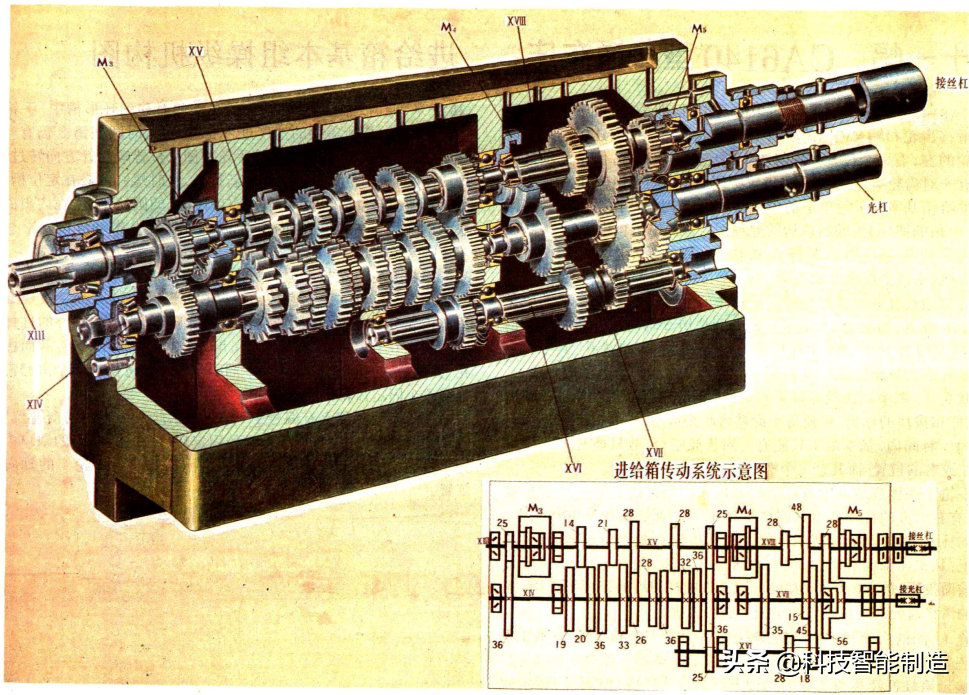

进给箱传动系统图
离合器，XVI轴，36.齿轮副，25.滑移齿轮
9
进给箱基本组操纵机构图
（a）.操纵机构的原理图，（b）(c)(d)杠杆和拨块所处三种位置，E环形槽；
1.手轮，2.螺钉，3.圆柱销，5.拨块，7.斜面圆压块，8.钢球，
10

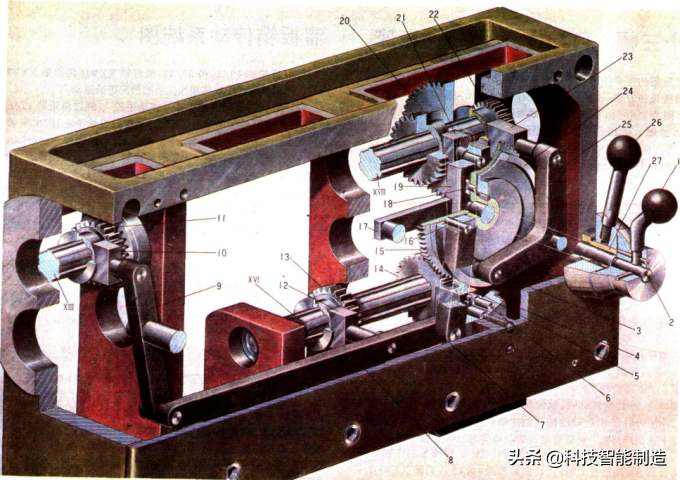

进给箱传动操纵机构图
2.手柄轴，5.拨叉，6.18.偏心销，17.导杆，19.滑板，20.双联滑移齿轮21.拨块，24.盘形凸轮；
I、II、III、IV改变倍数组的速比，V.直连丝杠
11

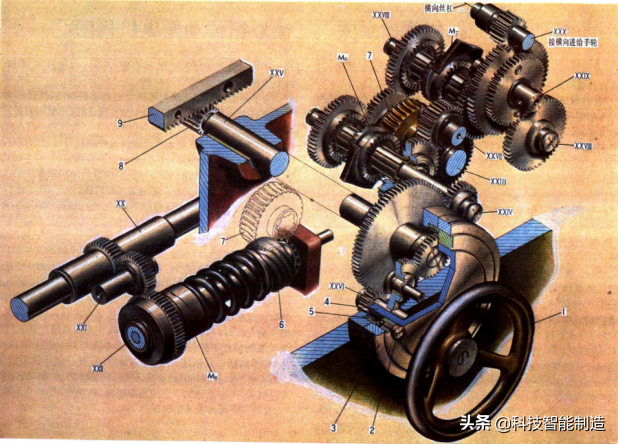

溜板箱传动系统图
2.螺钉，3.刻度盘，5、刻度盘体，6.蜗杆，7.涡轮；
XXI，XXI，XX轴，M8.安全离合器，XXX.丝杠
12

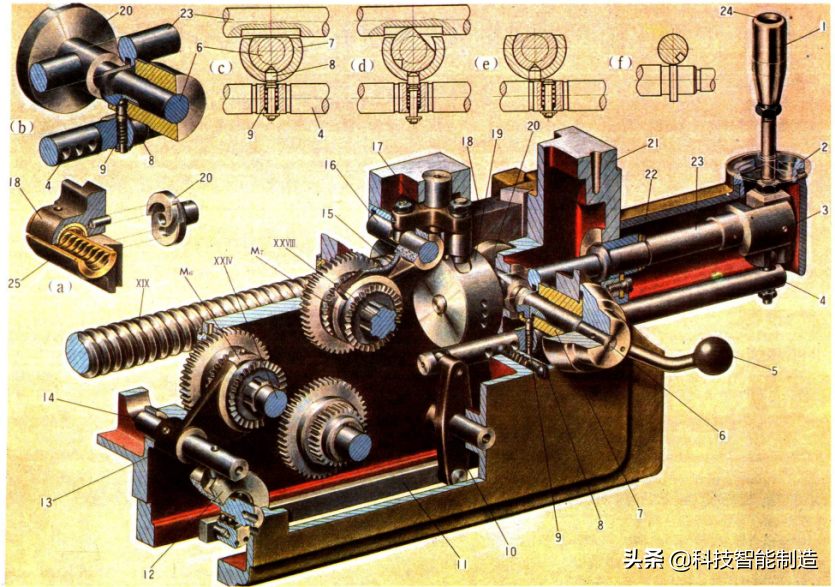

溜板箱传动操纵机构图
1.手柄2.盖8.圆销5.手柄6.轴20.曲线槽盘18.上半螺母25.上半螺母21.溜板箱体23.轴22.卡环10.杠杆11推杆12.凸轮13.拨叉19.凸轮17.杠杆15.拨叉7.固定轴套；
（a）.曲线槽盘上的曲线槽型，（b）.开合螺母操纵手柄，（c）(d)(e)(f).互锁机构的工作原理；
XIX.丝杠，M6.牙嵌式离合器，XXVIII.轴，M7.牙嵌式离合器，M6.牙嵌式离合器
13

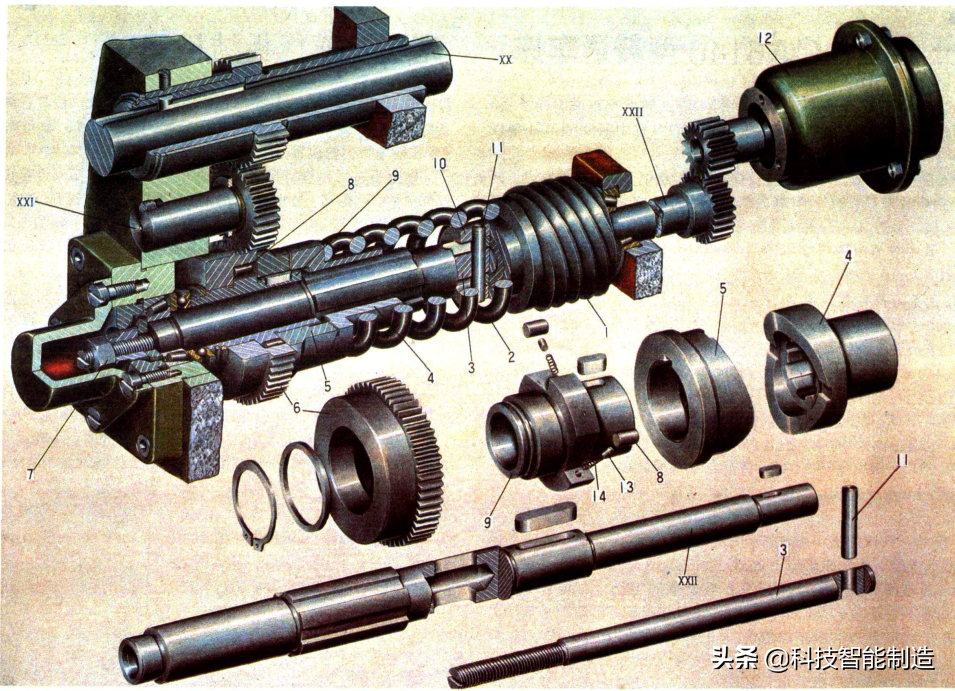

安全与超越离合器结构图
2弹簧，3拉杆，4右接合子，5左接合子，6齿轮，7螺母，8滚柱，9星状体，10止推套，11圆柱销，12快速电动机，13顶销，14弹簧；
XX.光杠，XXII.蜗杆轴；
14

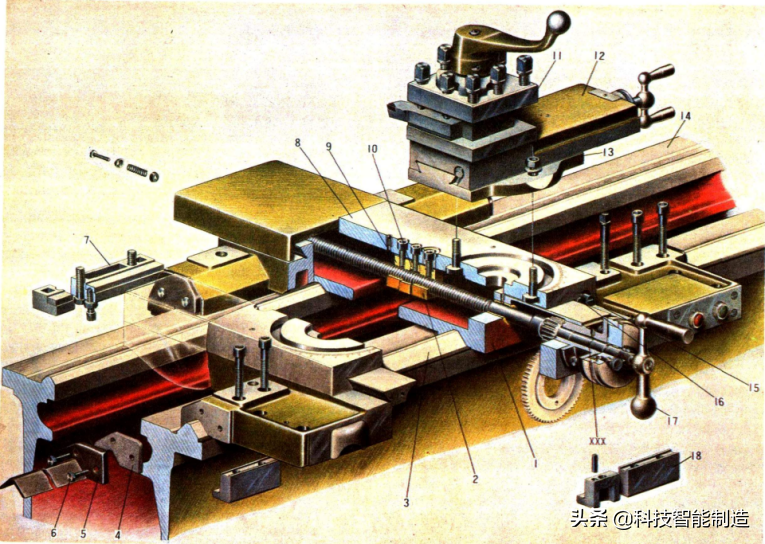

床鞍及横拖板结构图
1横托板，2、9螺母，3、14刀架导轨，4刮板，5钢板，6螺钉，7后压板，8转盘（横托板），10楔形块，11方刀架，12小拖板，13转盘，15调整螺钉，16镶条，17手柄，18前压板，XXX丝杠
15

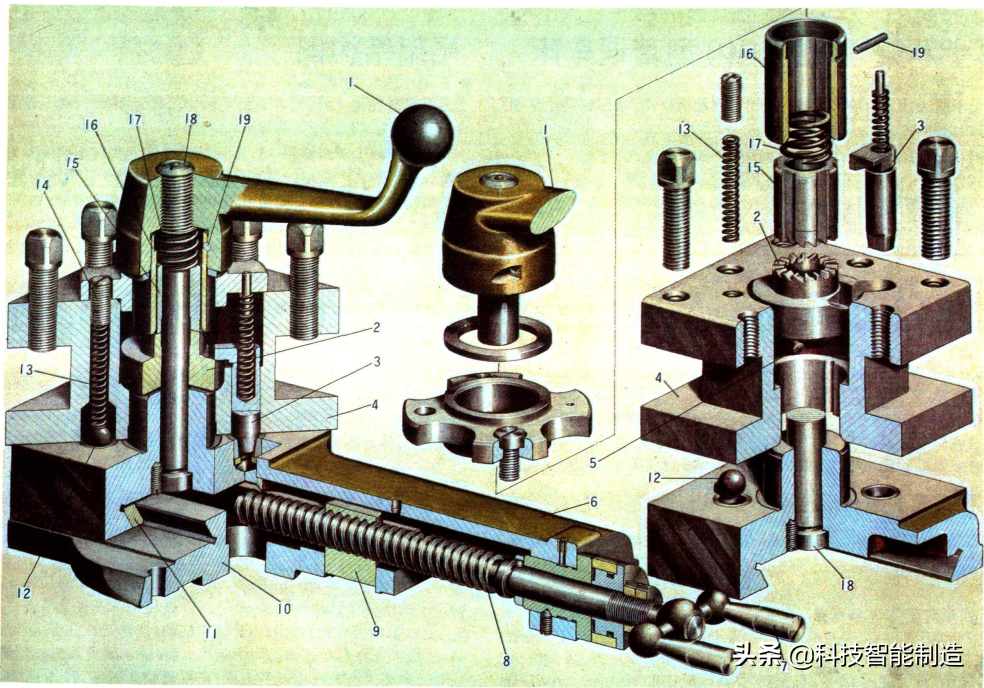

刀架结构图
1.手柄，2.端面凸轮，3.定位销，4.刀架体，5.销子，6.小拖板，7.手柄，8.丝杆，9.螺母，10.转盘，11.镶条，12.钢球，13.弹簧，15.轴套，16.套筒，17.弹簧，18.螺纹轴，19.圆柱销
16
尾架结构图
1.手轮，2.丝杠，3.偏心轴，4.尾架，5.尾架座，6.拉杆，7.杠杆，8.螺钉，10.使压板，11.调整螺钉，12.上套筒，13.下套筒，14.后顶尖，15.螺杆，16.手柄，17.尾架套筒，18.螺母，19.手柄
17

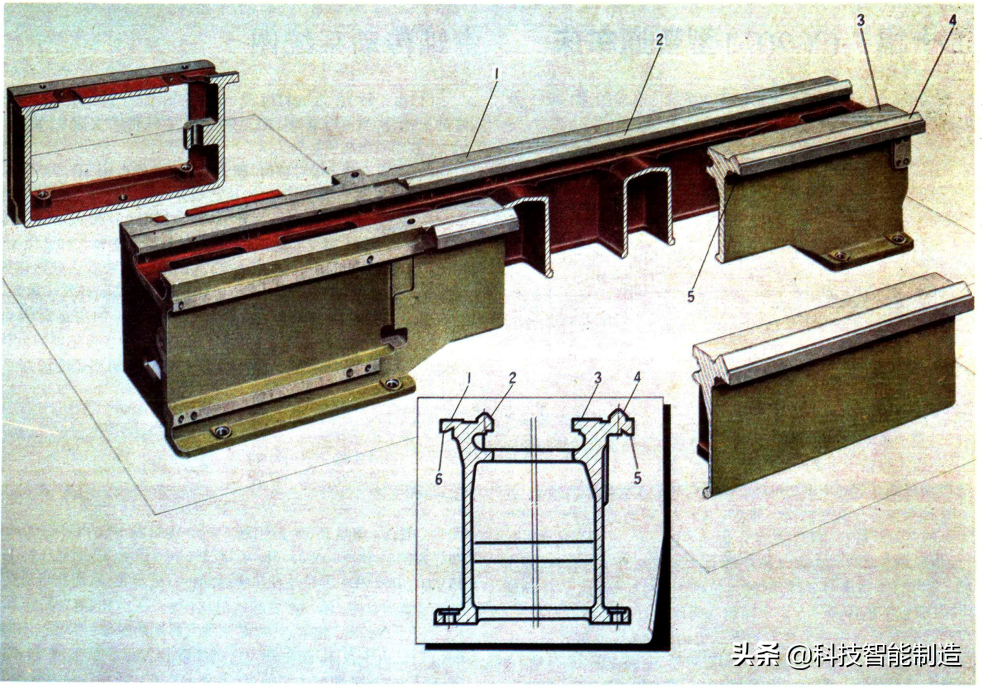

床身结构图
1、4刀架部件的导轨，2、3尾架导轨
