这里展示的是紧凑型SSB收发信机，该产品涵盖业余无线电频谱（3.5、7、14、21和28MHz）内的5个频段。该接收器是一次变频，其中频为9MHz。并具有10WPEP输出的功率级别。
频率生成是通过集成模块完成的，例如AD9850作为VFO和Si5351作为LO（线性输出）。微控制器是ArduinoProminiAtMega328，它驱动带有ST7735芯片组的彩色TFTLCD。
整个设备均采用SMD构造，但也可以使用“通孔”技术或混合安装进行设置。
整个装置被装入标准宽度的铝框中。整个电台17x12x5cm，请确定尺寸。在某种程度上，它是“Mini6”的“小兄弟”，主要设计用于实验目的的收发器。
Mini6
适用于5个频段的DK7IH2020多频段QRP收发器
产品描述组装多频段QRP收发器项目对于业余无线电爱好者来说是一项艰巨的任务，而更具挑战性的事情就是要使其尽可能整齐。
组装“Mini6”收发器是有趣的过程，它使我学到了很多东西。但是对于我的需求来说，要满足生产紧凑，轻便的便携式装备，用于旅行，远足等，需求实在是太大了。另一方面，我发现实际上并不需要在电台中安装160m（由于我的站点上的天线问题），该电台定义了下一个具有“经典”（即70s）布局的多频段电台，其布局为80、40、20、15和10米。
重要的一点是对主要的数字和模拟电路使用现成的模块或分支板：
微控制器：ArduinoProMiniATMega328
VFO：中国的AD9850板
LO：Adafruit的Si5351突破板
ArduinoProMiniATMega328
AD9850板
Si5351突破板
设计注意事项起初，我考虑将Si5351用作VFO和LO，因为它在一个芯片上包含3个振荡器。但是我很快就放弃了这个想法，因为存在很多杂散信号，而且接收器出现许多我无法接受的“尖叫声”。后来，我试用了一些中国制造的AD9850开发板，然后尝试了一下，最终对接收器的性能感到满意。
微控制器及其应用也一直是一个挑战，因为对于多频段收发器而言，ArduinoProMini可能会因为端口数量非常有限而显得有些弱化，但是当精心设计并对其进行优化时，最终解决了问题限制。端口用法如下：
DK7IH多频段QRP收发器，可在AVRPro微型微控制器上使用5频段2020端口
2020年5频段DK7IH多频段QRP收发器AVRPro微型微控制器上的端口使用
ISP引线用于控制DDS并将软件上载到控制器，这是因为DDS的输入是高Z输入，不影响ISP数据传输。没有数据要发送到控制器。因此，在连接编程导线时可以测试电台。
LCD是ST7735TFT彩色显示器，因为我发现带有1306和1106驱动器的OLED在频带噪声较弱的较高频段上会产生噪声，因此电台产生的数字噪声更多地成为了前景。总之，彩屏给人的印象比普通的黑白屏要好的多。
DK7IH5波段多波段QRP收发器2020–带背光的前面板
机械结构和收发器单元我为这台电台订购了保持5厘米宽的铝条，厚度为1.5毫米，并用这种材料制成了非常坚固的框架，使整个设备具有很好的机械稳定性。
收发器的主要单元设备非常统一，每个功能部分都焊接到一块很小的Veroboard上，该Veroboard是从一块较大的材料上切下来的，通过使用带有M2螺纹的螺母将其固定在铝制底座上。是：如果一个单元发生故障，则很容易对其进行修复并将其放置在先前的单元已安装的位置，并且第二接地非常好，因为小型单个单元不需要长接地线，因为电路板尺寸非常小，并且4个角都有地电位。对于发射器，我可以说我从未有过任何不希望的振荡。
发射机在所有5个频段上都是100％稳定的，这与第一台“Gimme5”发射机不同，后者的发射机在最初的BPF非常接近最终的RF功率级时存在严重的布局问题。最后，您应该比在项目开始之初就了解更多。这里是对的。

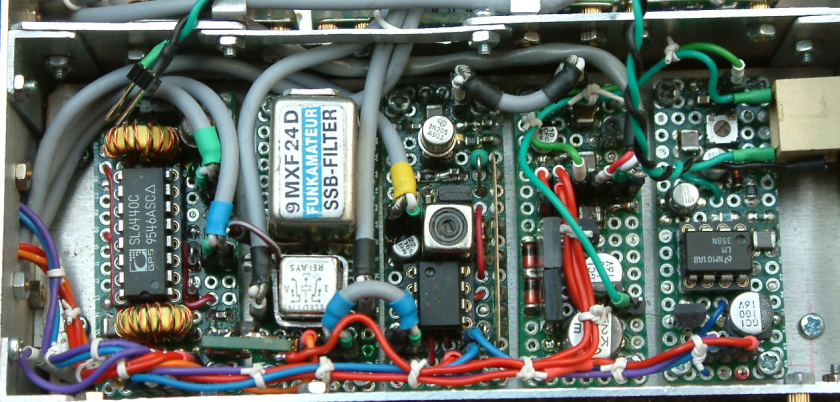

图片显示了接收器部分的特写镜头，该部分由5个单个单元组成（从左侧开始）
双栅极MOSFET前置放大器（在图中由屏蔽电缆遮盖）和RX混频器（SL6440）
SSB滤波器9
中频放大器（MC1350）和乘积检波器（双栅极MOSFET）
音频前置放大器（BC547）和主放大器（3个晶体管，推挽电路中的2个末端）
具有OP（LM358）和双极晶体管作为稳压器的AGC。
发射机使用了相同的技术：
2020年5频段DK7IH多频段QRP收发器–发射机部分（特写）
从左侧开始，您会注意到AnalogDevice的SSM2166麦克风压缩器IC，它也是主麦克风放大器。接下来是AN612混音器作为DSB发生器，然后是NE612用作发射混音器。
可以通过为每个频段单独设置的MCP4725DAC来控制发设器增益，并且有助于在较低频段上补偿增益的增加。该DAC还连接到微控制器的I²C总线，每个频段的数据都保存在EEPROM中，并且如果切换了某个频段，则会被召回。
主放大器位于主机的中心侧：
2020年5频段DK7IH多频段QRP收发器–功率发射器部分（特写）
在发射功放单元的左侧，有2个功率晶体管（由eleflow生产的2SC1969）安装在一条3mm厚的铝小条上，该条铝条连接到另一个更厚的铝块上。温度传感器（KTY81-110）连接到铝条，可以永久检查晶体管的温度，并在当检测到温度过高时LCD上发出警告。
输出变压器位于两个PA晶体管下方，因此在此处不可见。这种“堆叠”结构节省了很多空间。PA晶体管连接到2.54mm插座板上，这使得这对半导体可拆卸并允许使用电源下方的变压器。
2020年5频段DK7IH多频段QRP收发器–带有散热器的功率发设器部分，用于测试
在PA部分的右边，有一个继电器为每个频带切换的低通滤波器。

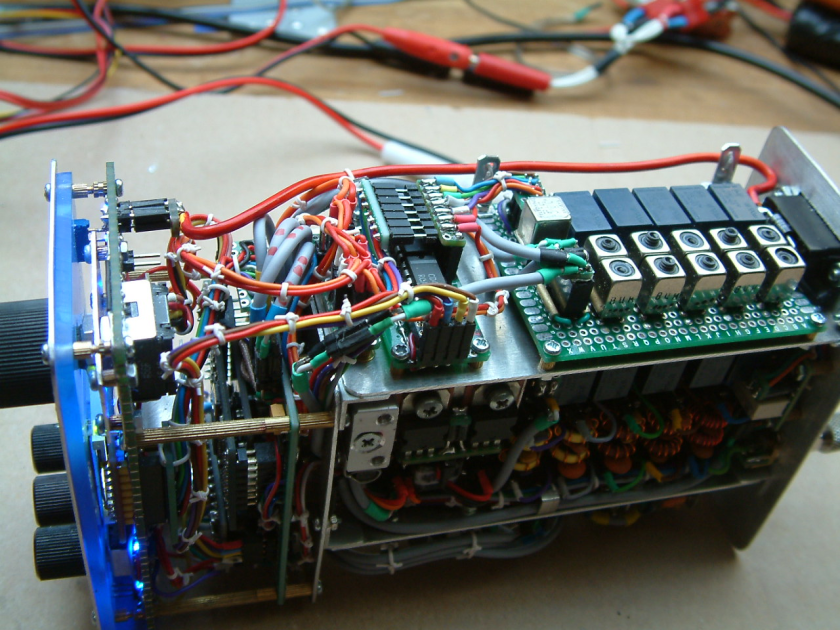

发射器和接收器共享频带滤波器，并通过继电器将其切换到各自的分支。BPF单元的左侧有一个逻辑单元（40147BCD编码器和ULN2003继电器驱动器集成电路）。这仅需切换5个继电器即可。使用3个二进制编码的控制器输出端口。
DK7IH2020多频段QRP收发器，适用于5个频段–带通滤波器
在Linux下使用GNUC编译器用C语言编写用于AVR控制器的软件。有关代码将在相应的文章中讨论，该文章将在此介绍之后进行。
73彼得（DK7IH）
