拖链的应用
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如，可把电缆、油管、气管等放入拖链内，适合于往复运动的场合，能够对内置的电缆、油管、气管、)管等起到牵引和保护作用，拖链已被广泛应用于数控机床、电子设备、机械手、起重运输设备、自动化仓库等。
关于架空应用

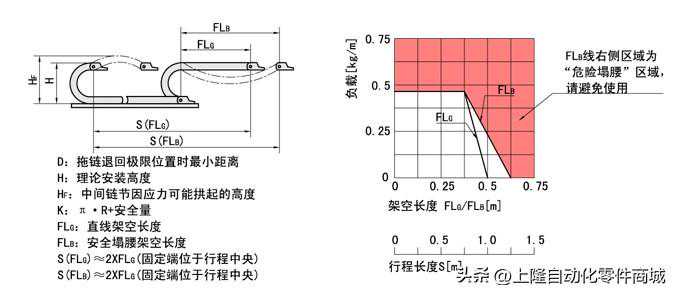

“架空”应用是最常用的应用方式，最大架空长度取决于拖链的负载及类型。架空长度可分为三类;
直线架空运行
指拖链上段存在预应力，最大下垂距离为10~50m(取决于拖链尺寸)的应用。“L”型安装在任何情况下都是首选方案，拖链可低噪声运行，不会有额外的震动。
安全塌腰运行
指拖链下垂距离超过10~50(取决于拖链尺寸)，但低于规定的最大下垂高度的应用。该最大下垂距离取决于拖链的类型。从技术角度看，在许多场合都允许采用“FLB”。但如果加速度及往复频率过高，则存在问题
危险塌腰
如果下垂距离超过“FLB”的允许值，则称之为“危险塌腰”。必须避免在安装中采用危险塌腰。在某些应用中，经过长期使用，拖链可能达到“危险塌腰”，此时应更换拖链。
拖链选型(以架空应用为例)
1、确定拖链的尺寸选择要点

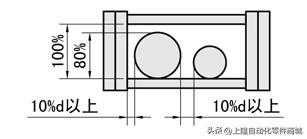

·高度:确保电缆、软管的外侧在电缆保护链内部高度的80%以内;
·占用面积:确保电缆、软管的收藏量在电缆保护链的内容量=内部高度x内部宽度的60%以内;
·弯曲半径:同时收藏不同种类的电缆、软管时，根据其中弯曲半径最大者选择电缆保护链的弯曲半径:
·电缆、软管与内壁的间隔:电缆、软管与电缆保护链内壁之间的间隔必须为电缆、软管外侧的10%以上:
·相邻电缆、软管的间隔:相邻电缆、软管之间的间隔必须为外侧较大者的10%以上。
2、确定负载确认收藏电缆、软管的重量(kg/m)。
3、确定行程长度
对照预选规格的"负载-架空长度"图表，确保所选规格满足负载要求，并且行程长度S小于安全塌腰架空长度S(FL)。否则，要重回第1步，从新选择拖链尺寸。

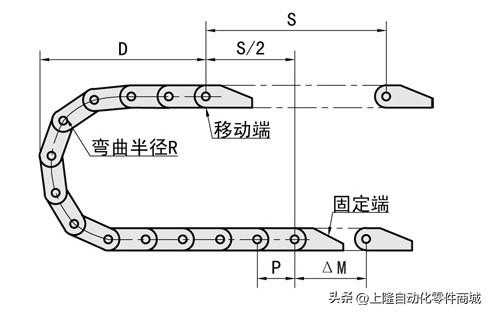

4、计算拖链的所需链数
拖链的固定端位于行程中央位置，则所需拖链、电缆及软管长度都可降至最低限度。
5.关于链节数的说明
型号中的链节数只计算中间链节的数量，比如您选择链接数为3，那么包含两端接头在内一共有5节，如下图所示:
