贴片二极管型号封装介绍

贴片二极管封装

贴片二极管

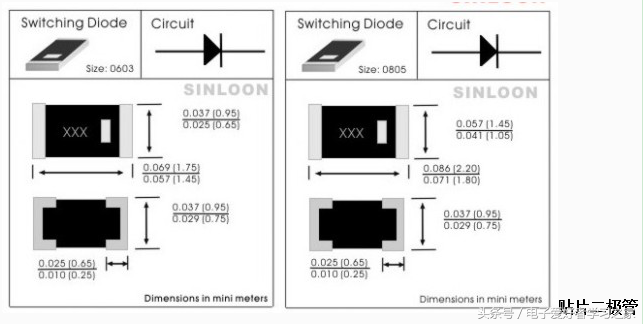

贴片二极管封装图：

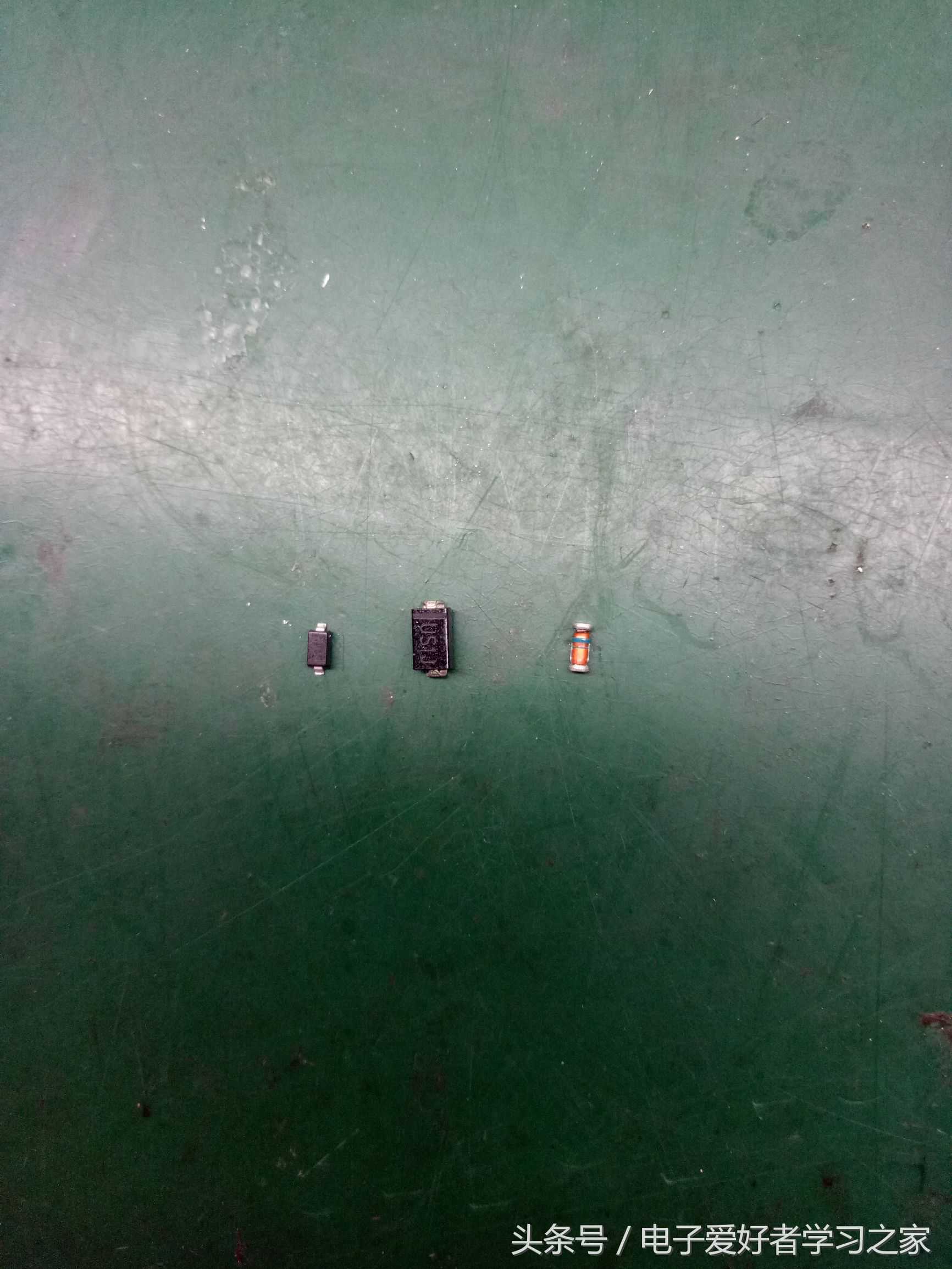

板子上有两个贴片二极管的封装无法确定，分别是1N4001和4148的。元件上周我已经出去买回来了，我是第一次用贴片二极管，第一次见的时候居然分不清到底哪个是4001，哪个是4148，不得不问卖片子的那家，老板说，大的标着M1的是4001，小的标着W2的是4148。


​

其实吧，要是想简单的话，直接拿个尺子量一量，直接在protel上画封装就行了，不过我没有尺子，手头上的直尺还是借对门的，件太小，不好动手量，我认真的劲又犯了，就是想找到这种贴片二极管的标准封装名称及相关数据手册，然后根据标准来画自己的封装库，可以先查了一下花了一个小时时间，确定与贴片二极管有关的封装信息如下，前面几个我可以确定，后边的详细资料我没查：

SMA/SMB/SMC/MELF/MINI-MELF/DFS/MINI-DFS/SKY/SF/HER/FR/STD/TVS/SWITCH/ZEMER/DIACES

标准封装：

SMA----------------2010

SMB----------------2114

SMC----------------3220

SOD123----------------1206

SOD323----------------0805

SOD523----------------0603

还有四种封装名称：

DO-214AA

DO-214AB

DO-214AC

DO-213AB--------------MELF

现在IN4007插件（DO-41DIP）、贴片（DO-214AC也就是SMA）都有。一般插件的芯片是O/J的，贴片的芯片的GPP的。至于符号从M1-M7都有，其击穿电压分别为50、100、200、400、600、800、1000V。

而现在又有了新的一种封装，表面上看它是DO-214AC，但是它称为“打扁”的，看引线的根部是圆柱，而真真的DO-214AC的引线根部是和外面一样的平。

一些常用贴片二极管的封装：

1.贴片二极管（SOD-123）封装

TYPE型号PackageTYPE型号PackageTYPE型号PackageTYPE型号Package1N4148WSOD-123BAT42WSOD-1231N5711WSOD-123FM120-M-FM1100-MSOD-1231N4448WSOD-123BAT43WSOD-1231N6263WSOD-123FM220-M-FM2100-MSOD-123BAV16WSOD-123BAT46WSOD-123B0520WSOD-123FM4001-M-FM4007-MSOD-123BAV19WSOD-123SD101AWSOD-123B0530WSOD-123FFM-101-M-FFM107-MSOD-123BAV20WSOD-123SD101BWSOD-123B0540WSOD-123MURX0505-MURX0560SOD-123BAV21WSOD-123SD101CWSOD-123B5817WSOD-123FM120-M-FM1100-MSOD-123B5819WSOD-123B5819WSOD-123FM220-M-FM2100-MSOD-123

2.贴片二极管（SOT-323）封装

TYPE型号PackageTYPE型号PackageTYPE型号PackageTYPE型号Package1N4148WSSOT-323BAT42WSSOT-323SD101BWSSOT-323MBR0530WSSOT-3231N4448WSSOT-323BAT43WSSOT-323SD101CWSSOT-323MBR0540WSSOT-323BAV16WSSOT-323BAT54WSSOT-323SD103AWSSOT-3231N5711WSSOT-323BAV19WSSOT-323BAS40WSSOT-323SD103BWSSOT-323BAS16WSOT-323BAV20WSSOT-323BAS70WSSOT-323SD103CWSSOT-323BAS19WSOT-323BAV21WSSOT-323SD101AWSSOT-323MBR0520WSSOT-323BAS20WSOT-323BAS21WSOT-323BAV99WSOT-323MMBD4148WSOT-323BAS40WSOT-323BAV70WSOT-323BAW56WSOT-323MMBD4448WSOT-323BAS40W-04SOT-323BAS40W-05SOT-323BAS70W-04SOT-323BAT54WSOT-323BAT54SWSOT-323BAS40W-06SOT-323BAS70W-05SOT-323BAT54AWSOT-323RB706F-40SOT-323BAS70WSOT-323BAS70W-06SOT-323BAT54CWSOT-323RB715FSOT-323

3.贴片二极管（SOT-23）封装

TYPE型号PackageTYPE型号PackageTYPE型号PackageTYPE型号Package1SS181SOT-23BAS16LT1SOT-23MA153SOT-23BAS40LT1SOT-231SS184SOT-23BAS19LT1SOT-23MA153ASOT-23BAS70LT1SOT-231SS187SOT-23BAS21LT1SOT-23MA157ASOT-23BAS70LT1-04SOT-231SS190SOT-23BAV70LT1SOT-23MMBD914LT1SOT-23BAS70LT1-05SOT-231SS193SOT-23BAW56LT1SOT-23MMBD2836LT1SOT-23BAS70LT1-06SOT-231SS196SOT-23BAV74LT1SOT-23MMBD2838LT1SOT-23BAT54ASOT-231SS226SOT-23BAV99LT1SOT-23MMBD6050LT1SOT-23BAT54CSOT-23BAL99LT1SOT-23DAN202KSOT-23MMBD7000LT1SOT-23BAT54SSOT-23BAS116LT1SOT-23DAP202KSOT-23SDS7000SOT-23BZX84C2V4-BZX84C75SOT-23AZ23C2V7-C51SOT-23MA147SOT-23

4.贴片二极管（SOT-23-3L）封装

TYPE型号PackageTYPE型号PackageTYPE型号PackageTYPE型号Package1N5817SOT-23-3LRB400DSOT-23-3LRB421DSOT-23-3LRB491DSOT-23-3L1N5819SOT-23-3LRB420DSOT-23-3LRB425DSOT-23-3LRB495DSOT-23-3L

5.贴片二极管（SOD-523SOT-523）封装

TYPE型号PackageTYPE型号PackageTYPE型号PackageTYPE型号Package1SS387SOD-523BAT54XSOD-523BAS16TSOT-5231SS388SOD-523RB520S-30SOD-523BAW56TSOT-5231SS400SOD-523RB521S-30SOD-523BAV70TSOT-5231SS422SOD-523RB751S-40SOD-523BAV99TSOT-523BAS16XSOD-523BAS516SOD-523DAN222SOT-523DAP222SOT-523
