本文初衷:希望朋友们只需要看这一篇指南,就可以学会强弱电改造的全部要点,就可以识破别有用心的人设下的陷阱,富有DIY精神的人甚至还可以自己进行强弱电改造!
适读人群:准备买房or已经买房还没交房or已经交房还没装修or已经装修还没水电改造的所有朋友,即便是已经装修完的朋友也可以看看,结合已有的水电改造经验一起探讨一下,切磋切磋,也可以为下一套房子装修做准备。

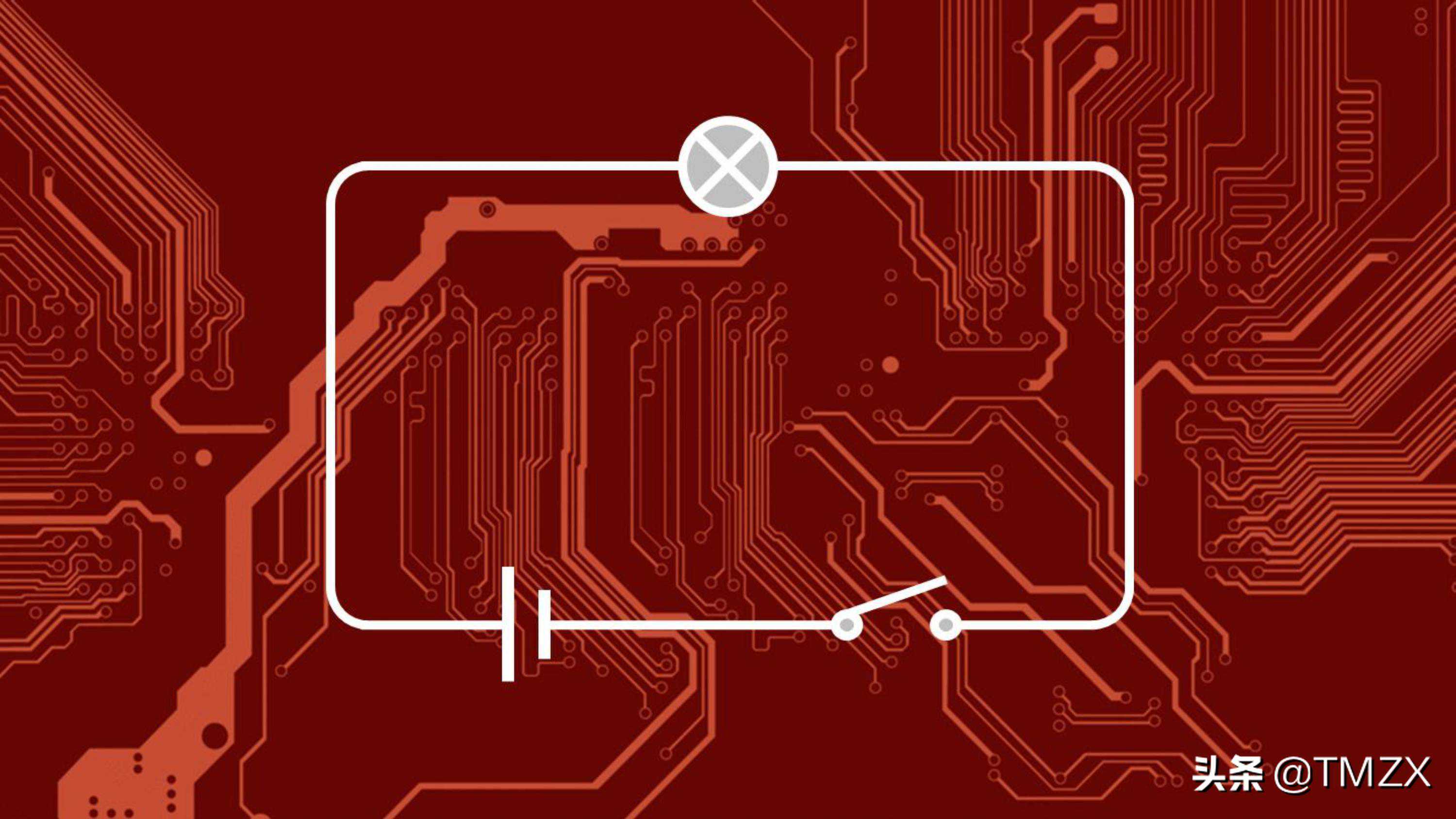

强电篇-基本原理下面这张电路图就是家装强电的基本原理,简单吧!

这张电路图相信大家都应该见过,这就是家装强电的基本原理
再来看下面这张示意图,它代表了家用电路最基本的情况,只不过现在不用闸刀和保险丝了,而用断路器(空气开关)代替了。

90年代家庭电路图

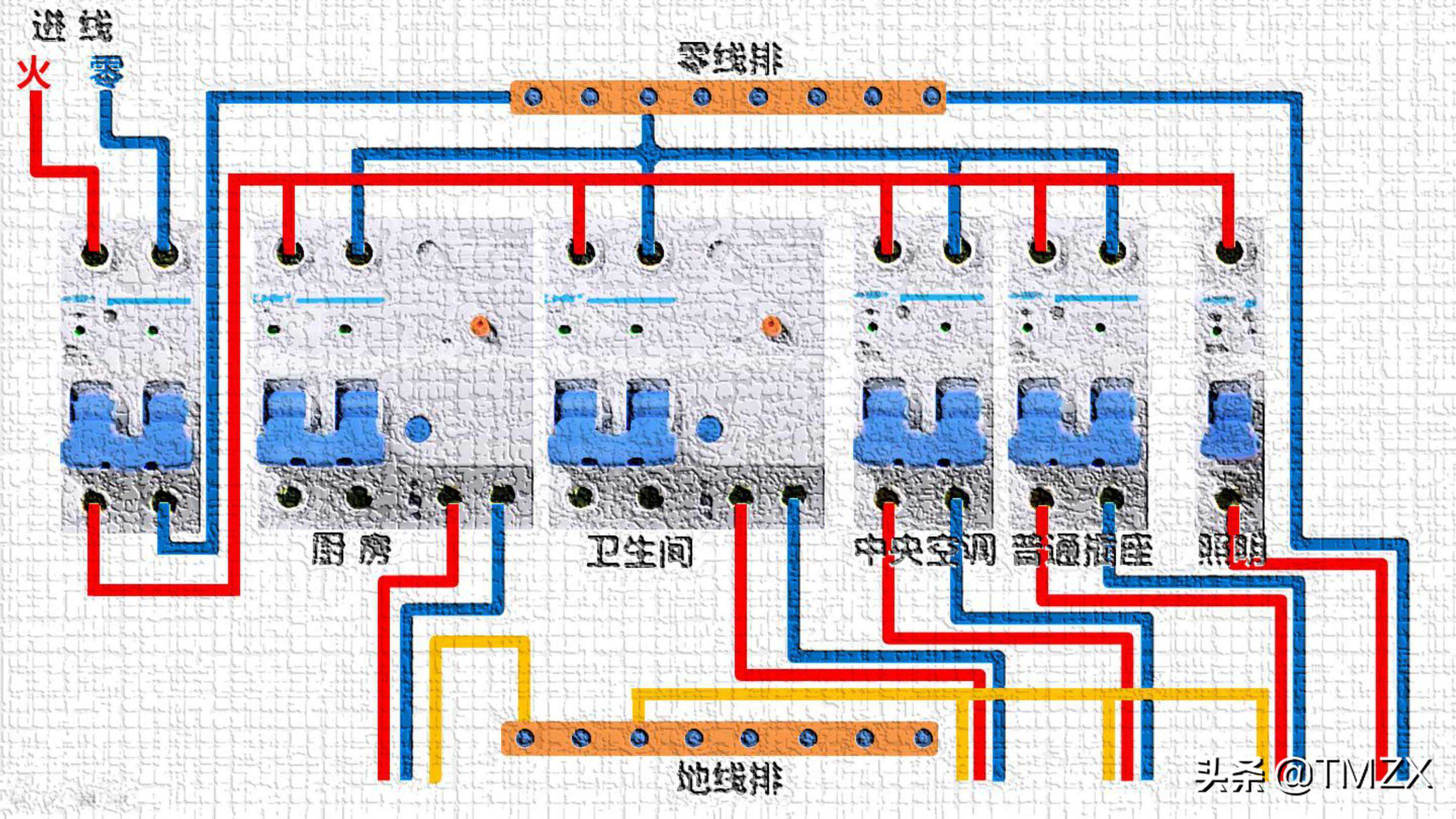

强电篇-强电箱内部结构及说明再看下面这张图就更接近现在真实情况了(强电箱里面的情况),闸刀保险丝换成了空气开关。不同房间(或者特殊电器)的进线都由单独的空气开关控制(这里照明线路是1P的空气开关,其他是2P空气开关,2P的就是火线和零线都通过这个2P空气开关控制,1P就只控制火线),这样我们就把所有并联在这个空气开关后面的电路统称为一个“回路”,其实就是一个并联分支。

强电箱内部布局

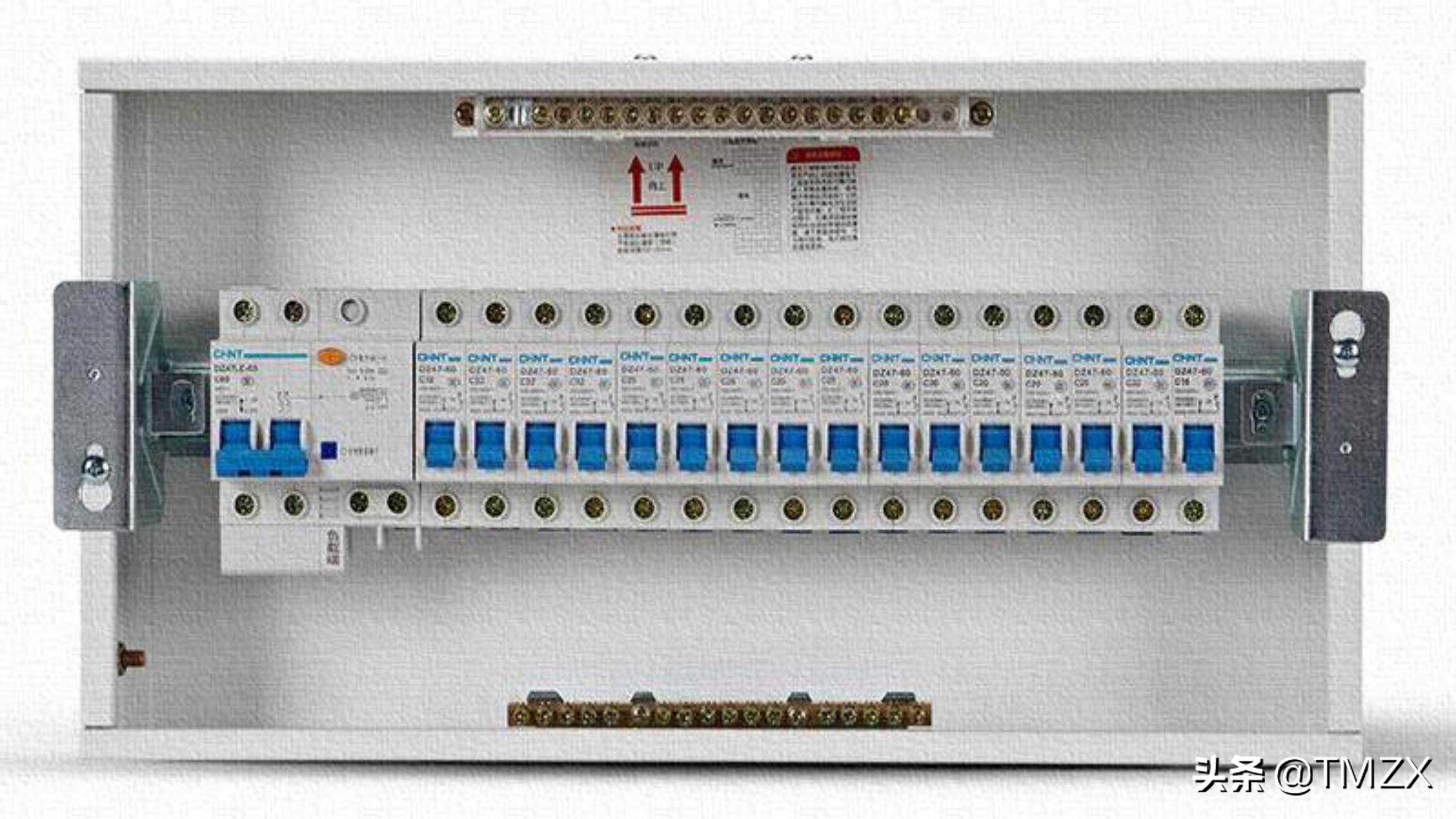

再看实物图,这里面除了总闸是带漏电保护的2P空气开关以外,其余全是1P的。基本上布局就是这样的,和前面的示意图是一样的,照着示意图接线即可。

网购电箱及断路器实物照片
下面还是先进段文字,知识总是枯燥而有用的。这里简单的介绍一下强电箱里面的东西:
首先是进线。这个好理解,就是进入我们家里的总线,通常比较粗壮,因为家里所有的电流都要通过这两根线,而电线越粗,可以承受的电流就越大,否则,如果在细线上通过的电流过大,就会导致电线温度过高,绝缘层融化,甚至引起火灾。当然也不是越粗越好,粗的贵而且穿线也不方便,我们的原则应该是:安全第一,绝不浪费。
第二个是零线端子排和地线端子排。简单的讲这两个端子排的作用就是分别连接零线和地线的。用端子排连接,比起直接把线纠缠在一起要牢靠且更美观。具体怎么连接呢?所有回路的地线在强电箱中汇集后都直接连接在地线端子排上,而进户地线直接接在端子排上;零线则需要区分空气开关是2P还是1P,如果是2P则零线火线一起进空气开关,如果是1P则零线接零线端子排。
接着我们讲讲空气开关。空气开关简单的理解就是一个可重复利用的保险丝,当电流大于空气开关额定电流时,自动断开,防止电线过载温度过高引起火灾,故障排除后把空气开关复位即可再次充当保险丝的作用。另外,空气开关还有带不带漏电保护之分,带漏电保护的在回路中出现漏电时也会自动断开,防止发生触电事故。理论上所有插座回路都应该配漏电保护,不过实际使用中通常是在厨房卫生间的插座回路才配,因为这些地方漏电可能性更大,危险性也更大。当然也有在总闸那里设漏电保护的,家里只要有任何一处漏电,全屋都跳闸断电,我个人不推荐这种做法。
下面引用一段网上找的比较专业的解释:“空气开关是我们平常的熟称,它正确的名称叫做空气断路器。空气断路器一般为低压的,即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气断路器的基本配置,后两种为选配功能。所以讲空气断路器还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。漏电开关比空气开关多了一项保护功能,但在运行过程中因漏电的可能性经常存在而会出现经常跳闸的现象,导致负载会经常出现停电,影响电气设备的持续、正常的运行。所以,一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。漏电开关也可以说是空气开关的一种,机械动作、灭弧方式都类似。但由于漏电开关保护的主要是人身,一般动作值都是毫安级。”
今天先到这里,后面还有更多原理和案例,敬请期待!
下面再讲一下汇流排,如果你自己装空气开关可能会遇到这个东西,实际上它就相当于一根导线(可以网上搜一下它长什么样子),分别连接空气开关的火线和零线的进线位置,实际操作中也可以用普通电线代替它。
今天先到这里,后续还有更多的原理和案例,敬请期待!
