充电头网拿到了品创达推出的35W双USB-C充电器，这款充电器采用了与苹果充电器接近的外观造型，同样配备折叠插脚，便于携带与收纳。充电器支持双口功率盲插，两个接口均支持35W输出，双口同时输出时支持功率自动分配，且双口均支持快充，满足两个设备同时快充需求。下面充电头网就对这款充电器进行拆解，看看内部的用料和设计如何。
品创达35W充电器外观
品创达35W充电器采用和苹果A2579相同的“果冻”造型设计，PC阻燃材质白色外壳，表面高光亮面处理，边角过渡圆润。此外机身两侧细心的设计了两个小凹面，方便用户插拔使用。

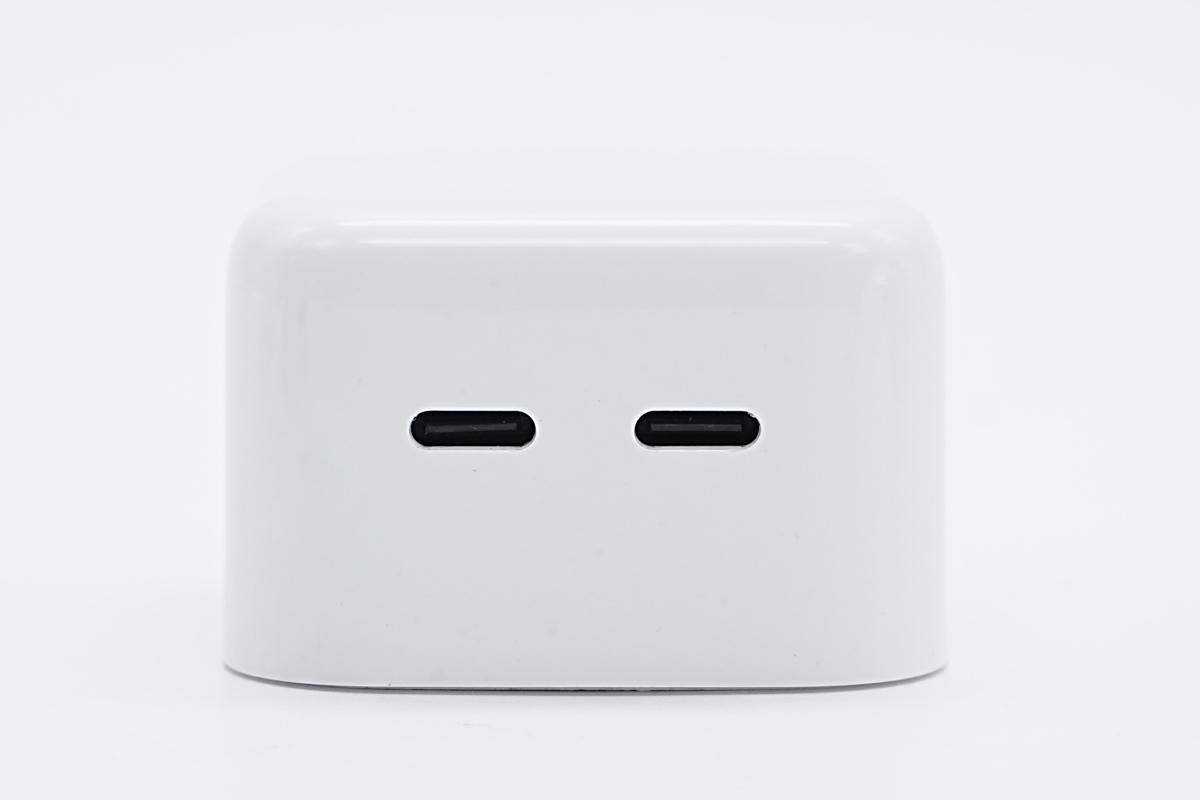

输出端设有两个USB-C输出接口，均为黑色胶芯。

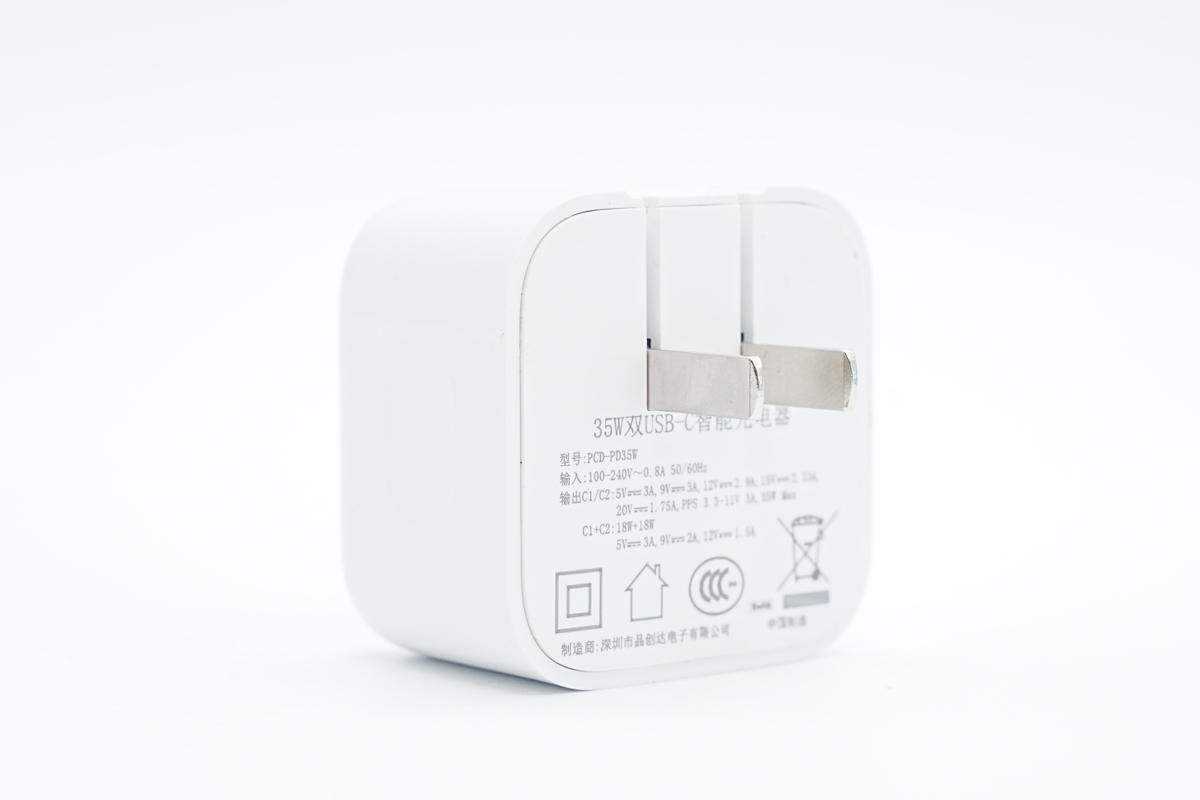

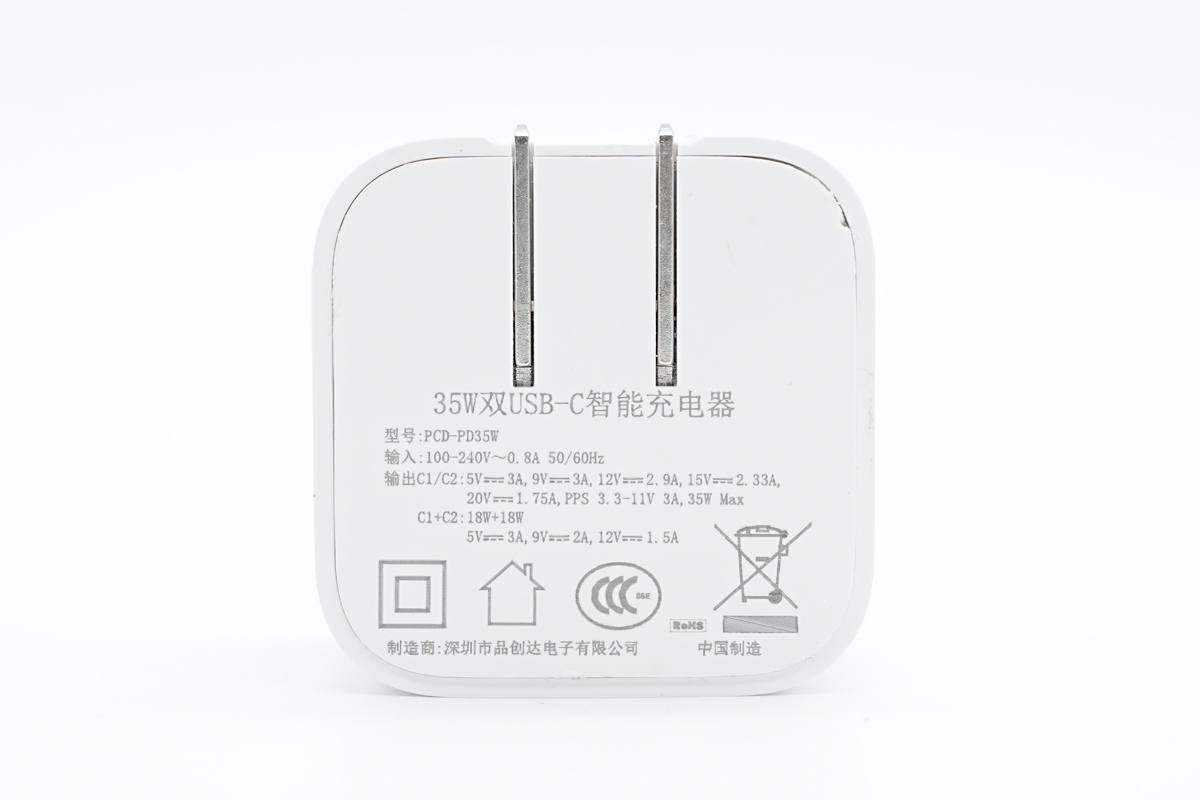

底部外壳上印有充电器参数
型号：PCD-PD35W
输入：100-240V~50/60
输出：
USB-C1/C2：5V3A、9V3A、12、15、20
PPS：3.3-11V3A
C1+C2：18W+18W（C1/C2：5V3A、9V2A、12）
制造商：深圳市品创达电子有限公司
充电器已经通过了CCC认证。
充电器配备可折叠国标插脚，携带方便。

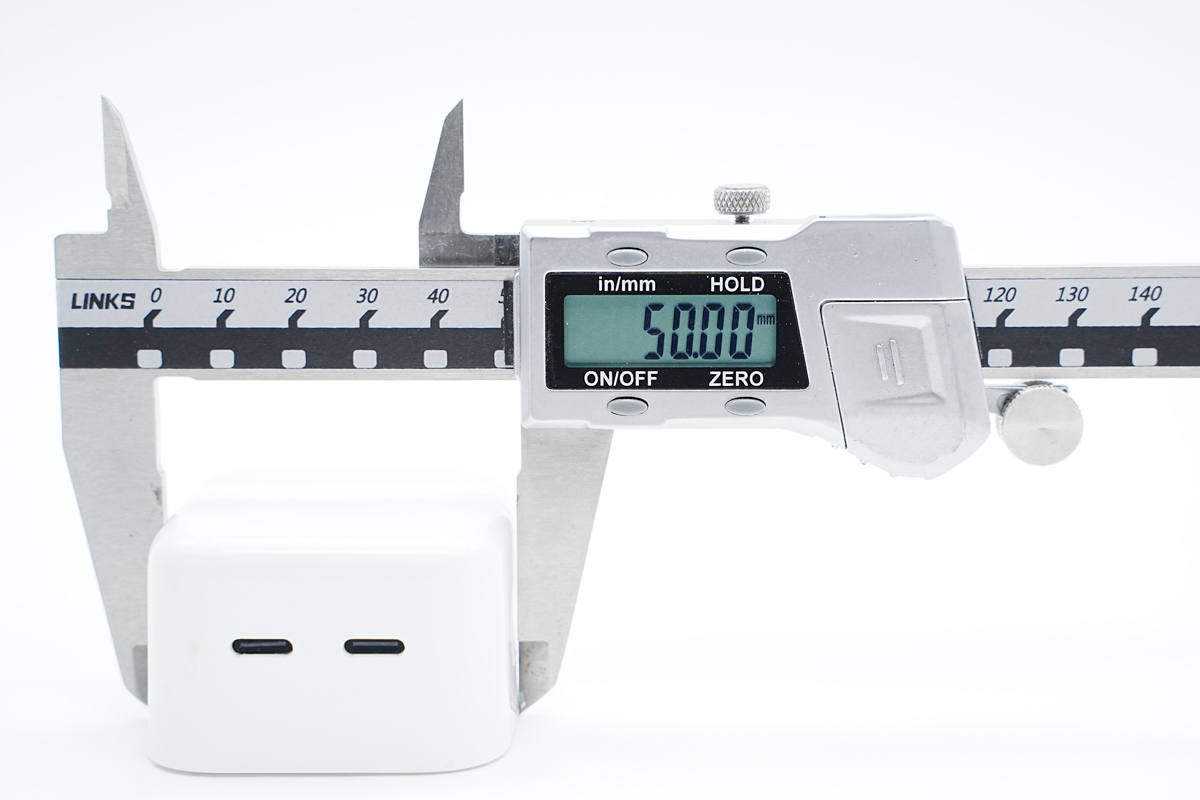

测得充电器机身长度约为50mm。

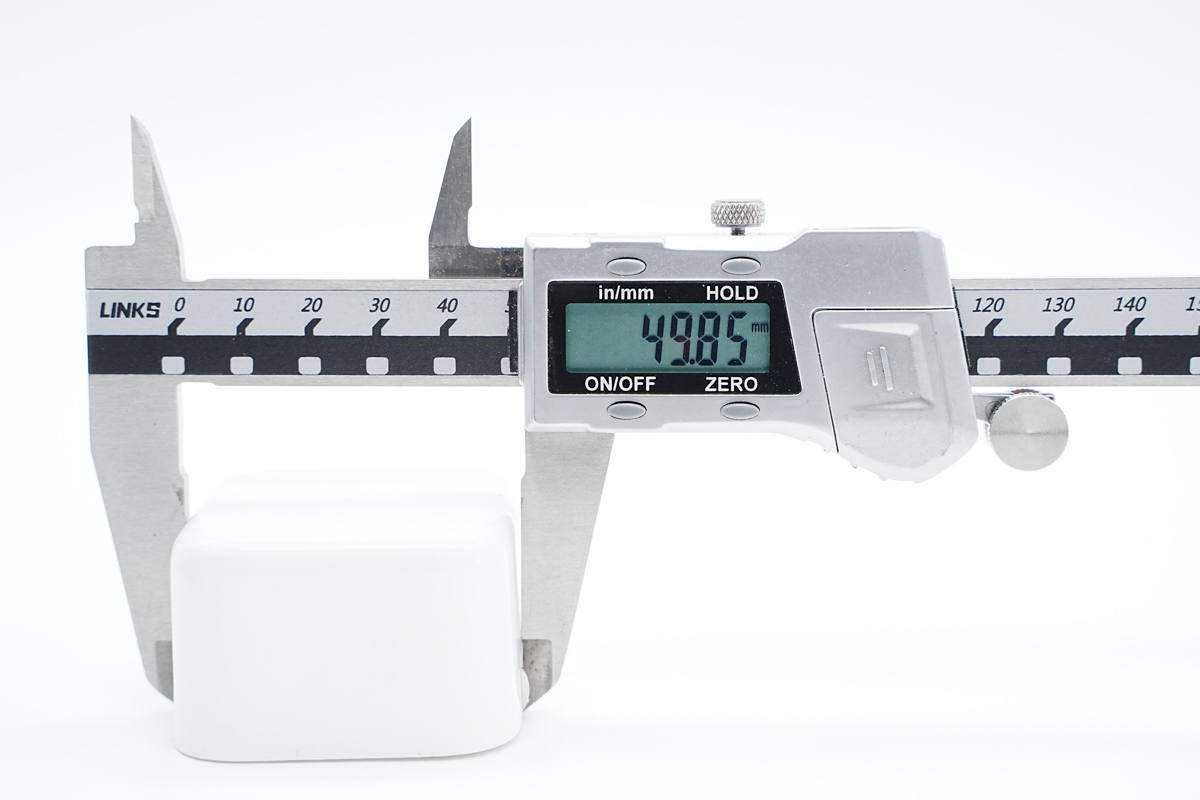

宽度也是50mm。

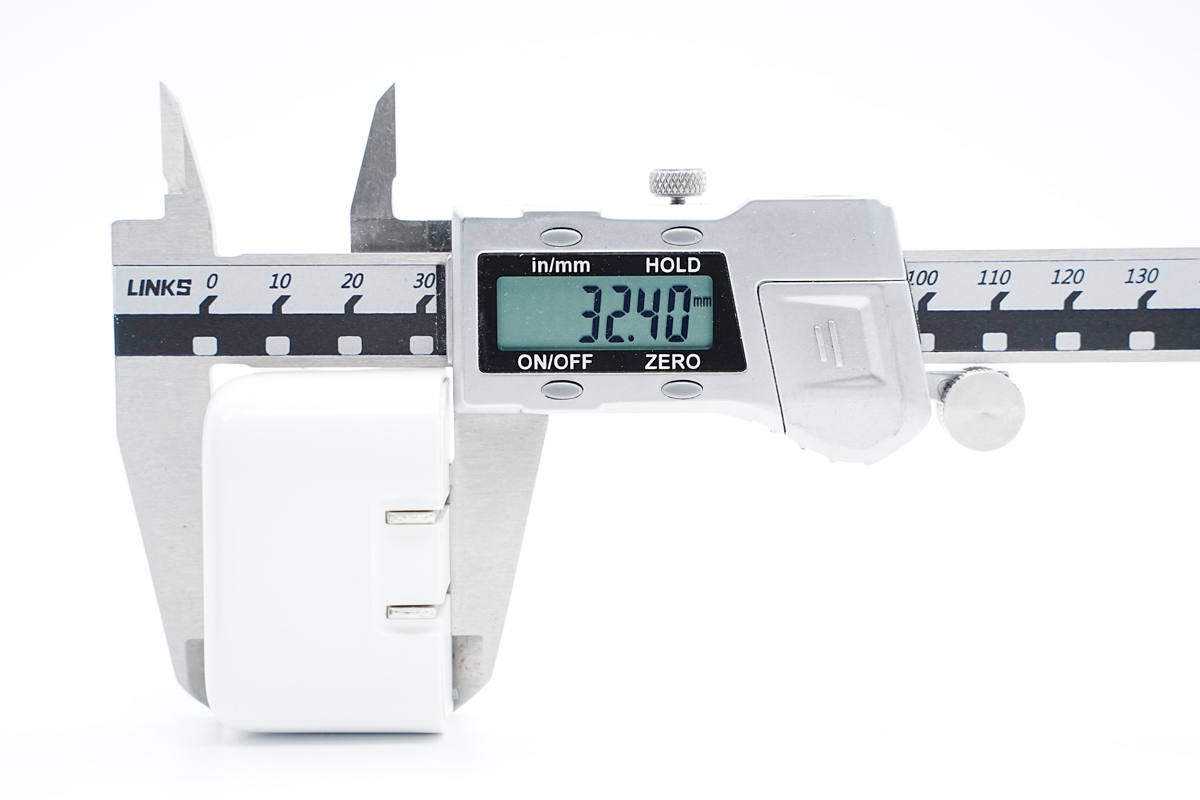

厚度为32.4mm。

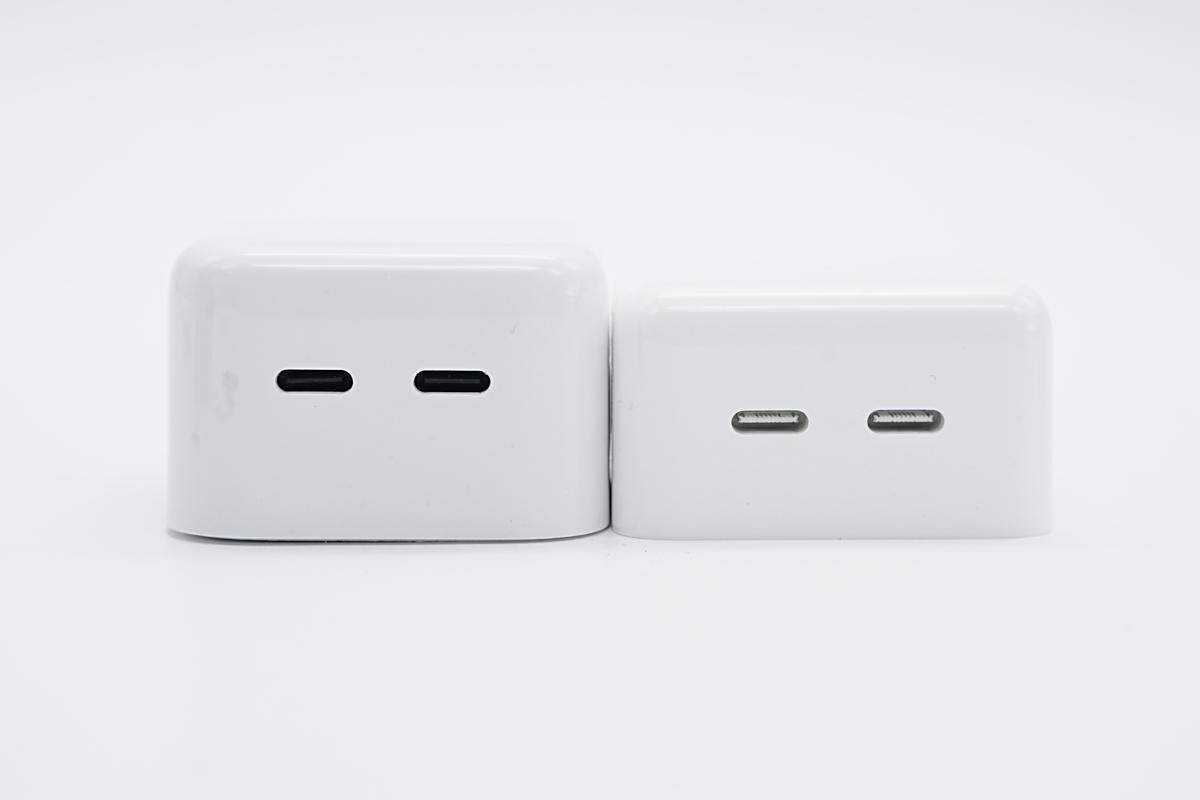

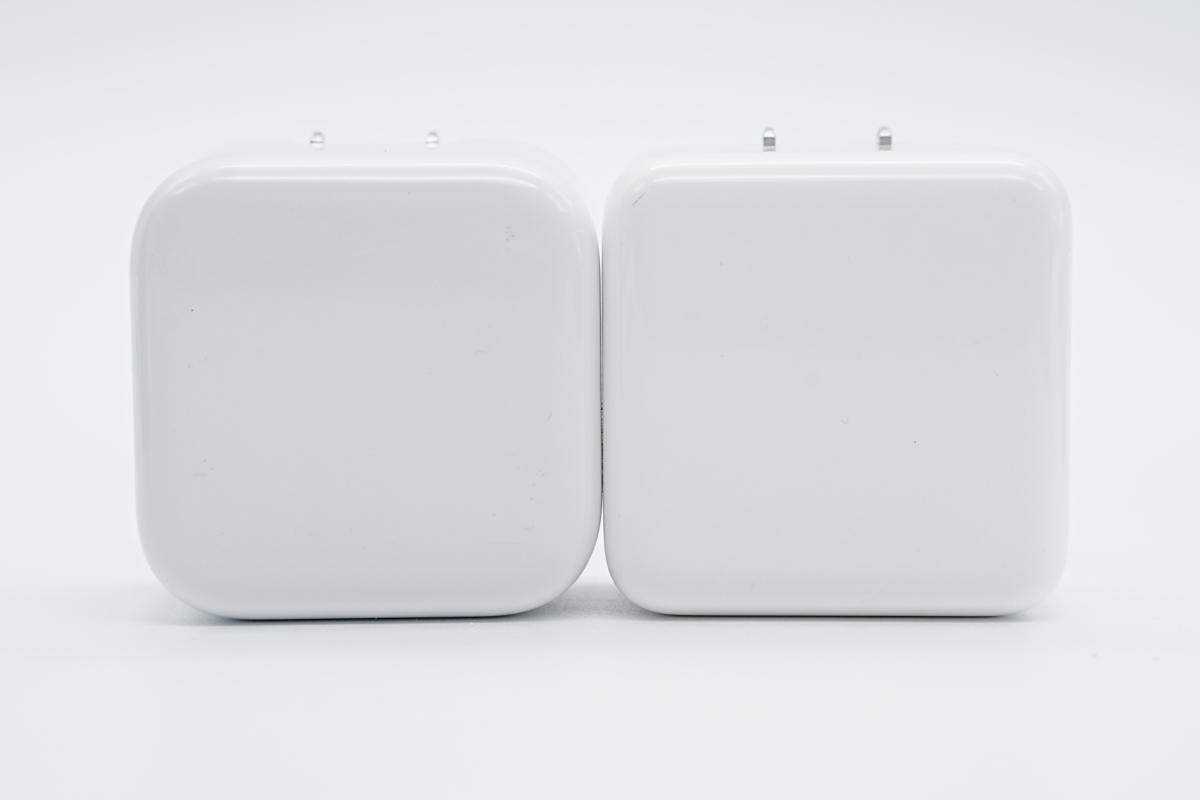

和苹果新款35W充电器A2579对比，两者正面大小相当。
厚度方面，品创达这款的机身要更厚一点。
产品拿在手上的大小直观感受。

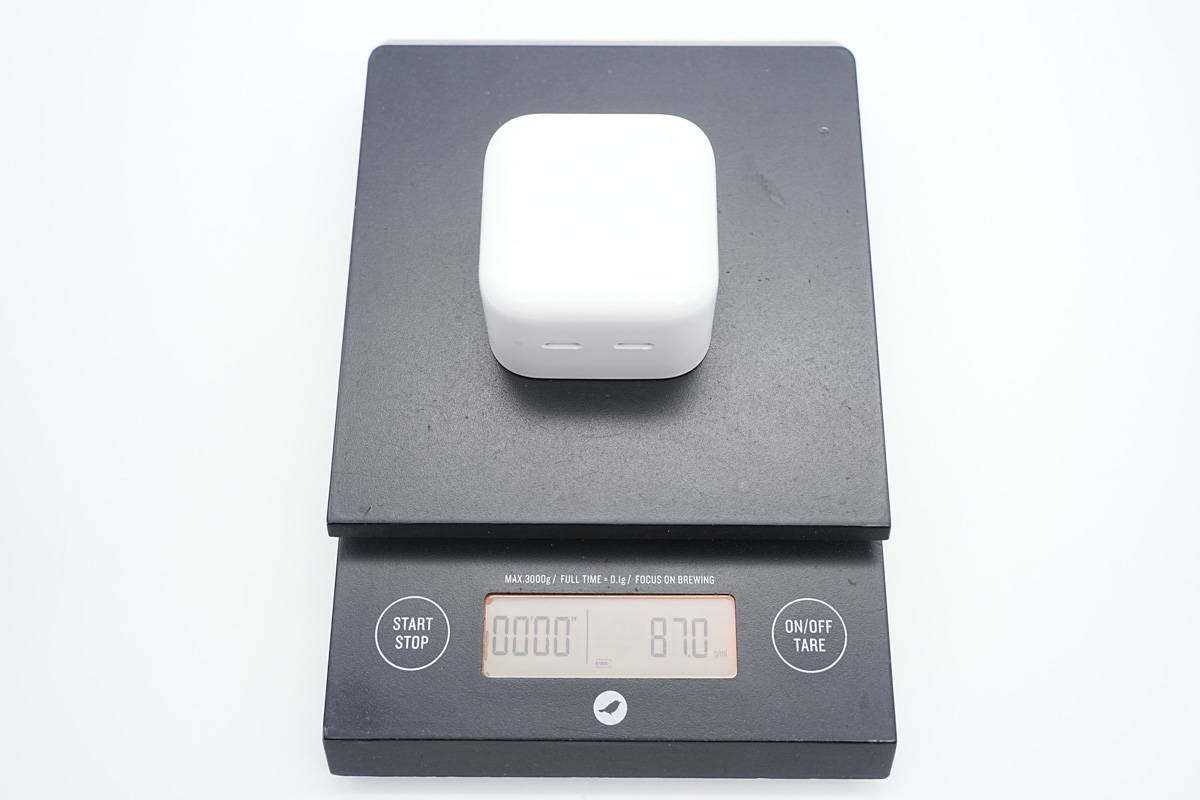

另外测得充电器净重约为87g。

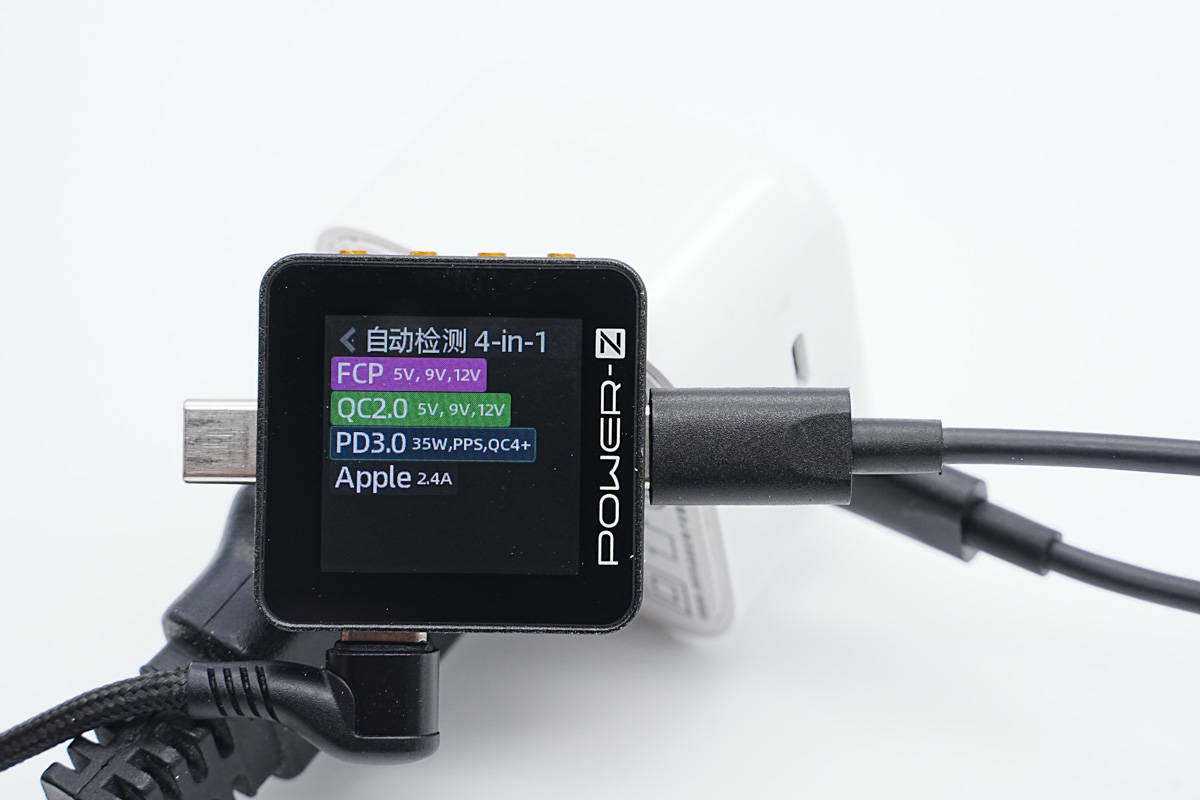

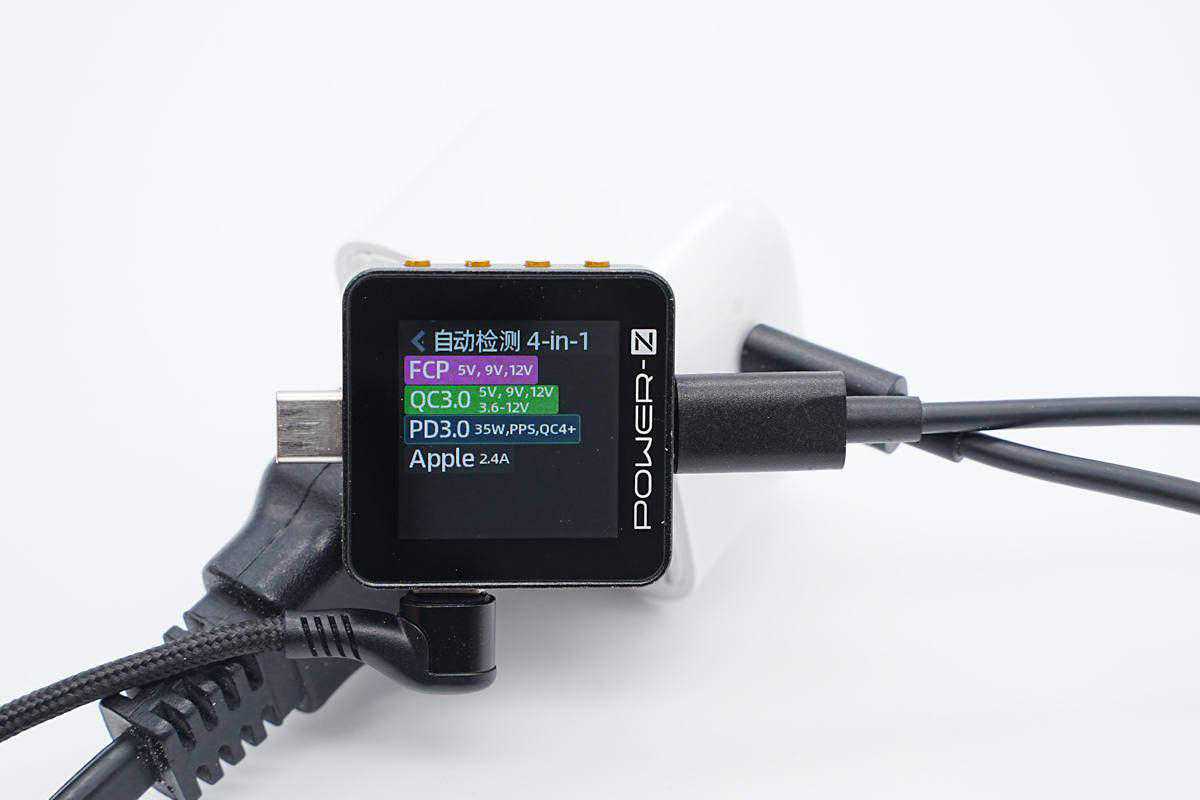

使用ChargerLABPOWER-ZKM002C测得USB-C1口支持FCP、、、PPS、充电协议。

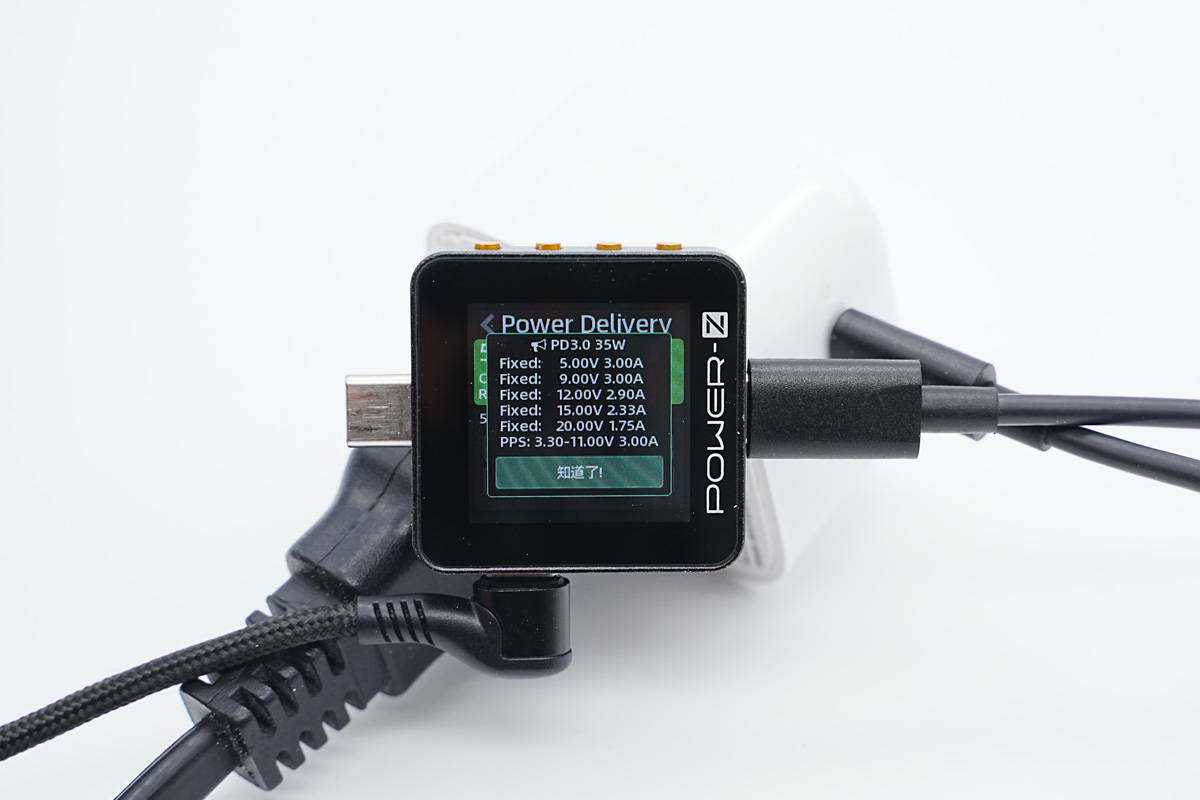

并且具备5V3A、9V3A、12、15、20五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得C2口兼容协议和C1口的完全一样。
PDO报文也完全相同，两个C口单口输出性能完全相同，支持功率盲插。
品创达35W充电器拆解对这款35W双口充电器有了基本了解后，下面继续对其进行拆解，看看内部情况。

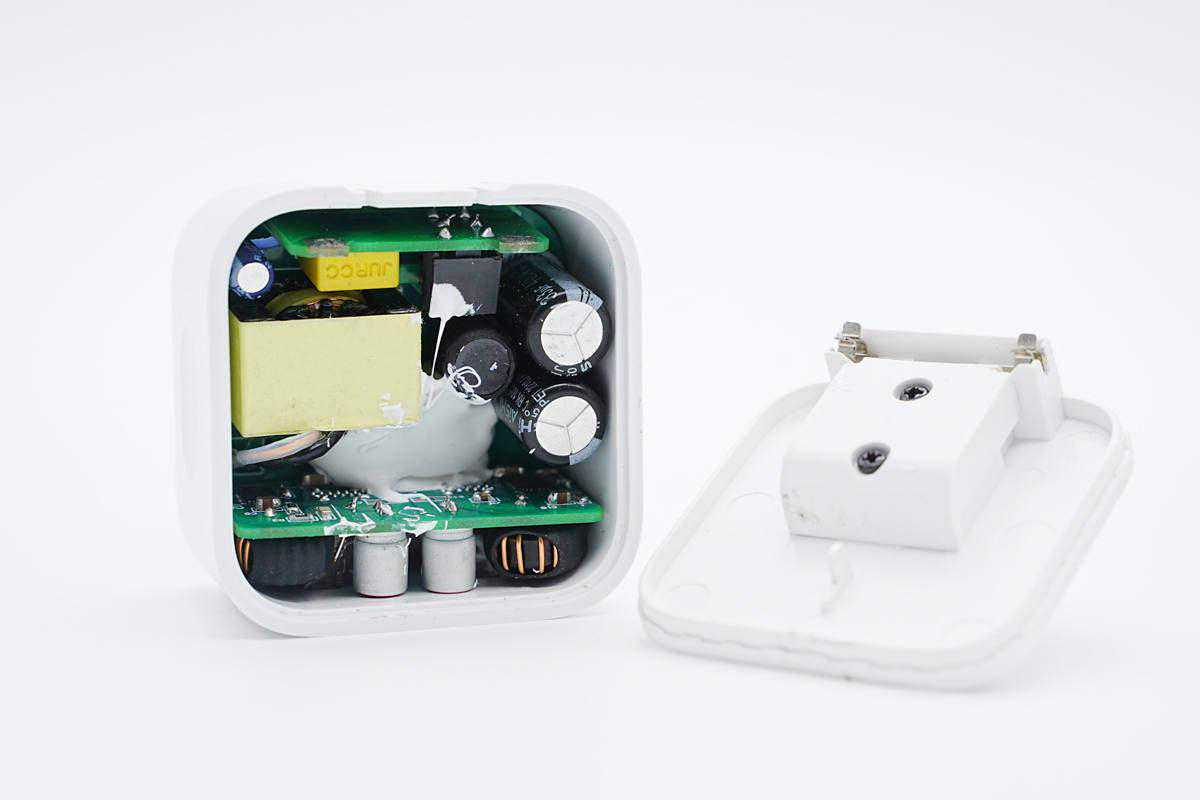

沿插脚侧外壳接缝拆开充电器，充电器内部PCBA模块采用多块PCB组合焊接，并打胶填充固定，交流输入通过触点接触供电。
取出充电器内部PCBA模块，壳体内部粘贴导热垫散热。

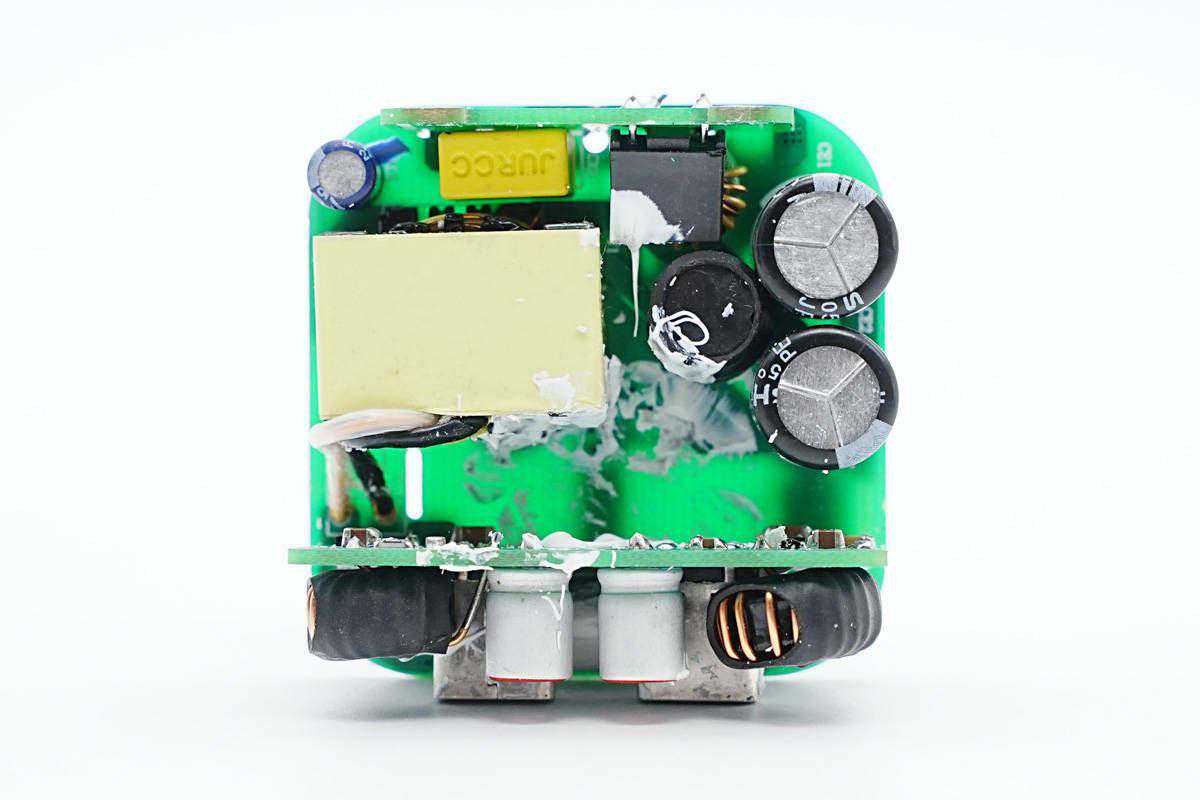

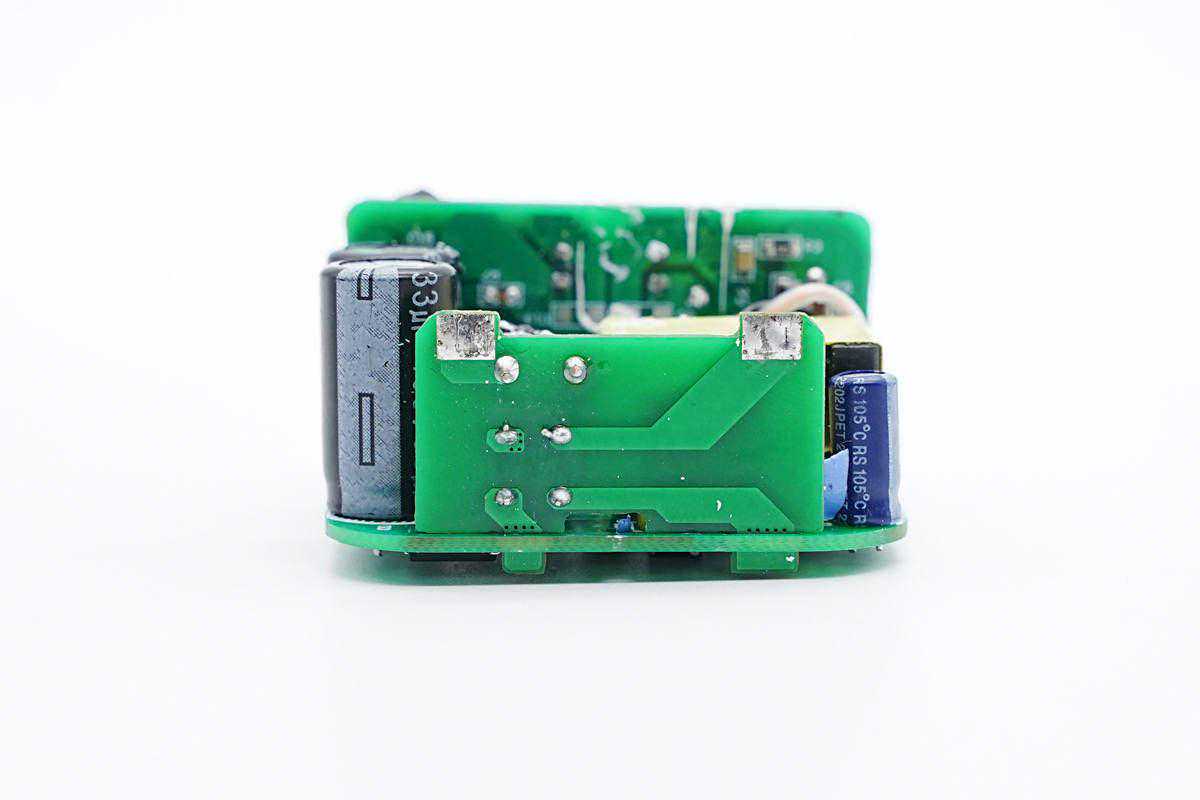

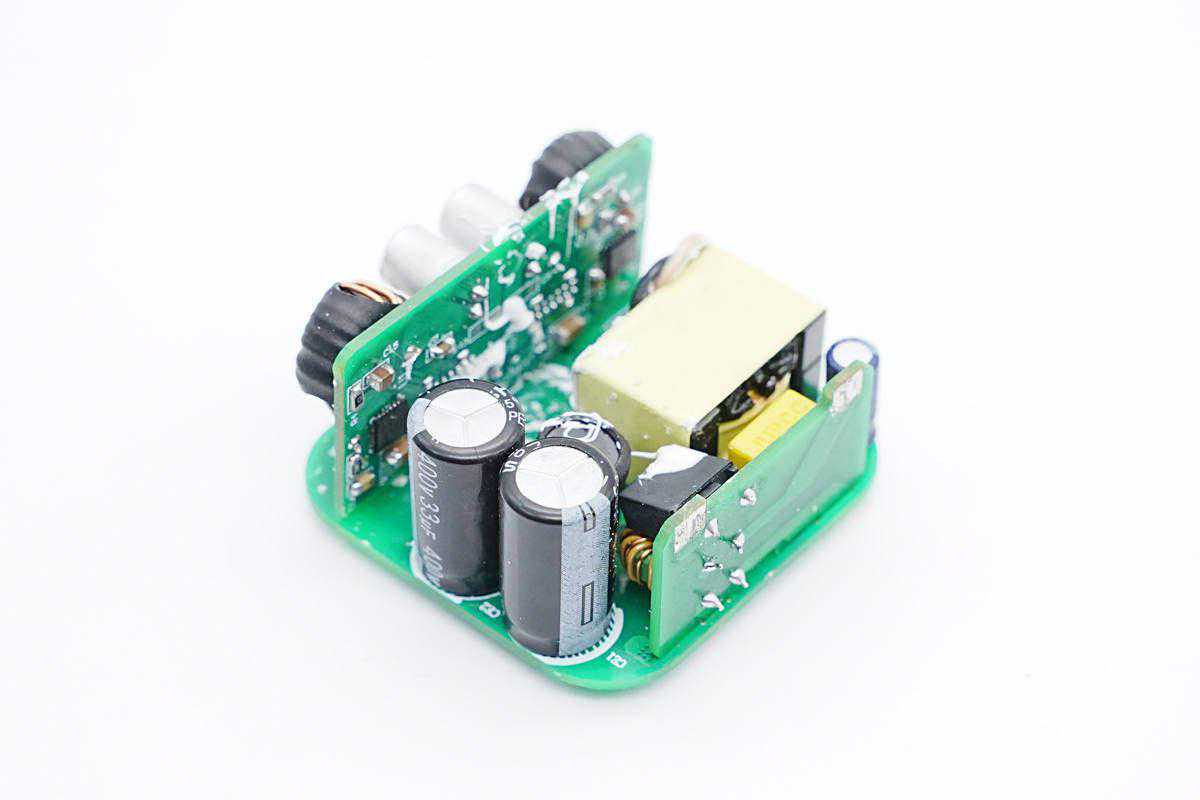

充电器内部PCBA模块采用三块PCB焊接组成，输入端一块小板焊接保险丝和输入EMI器件。
输出一块小板焊接降压电感，滤波电容和USB-C母座，并打胶填充固定。

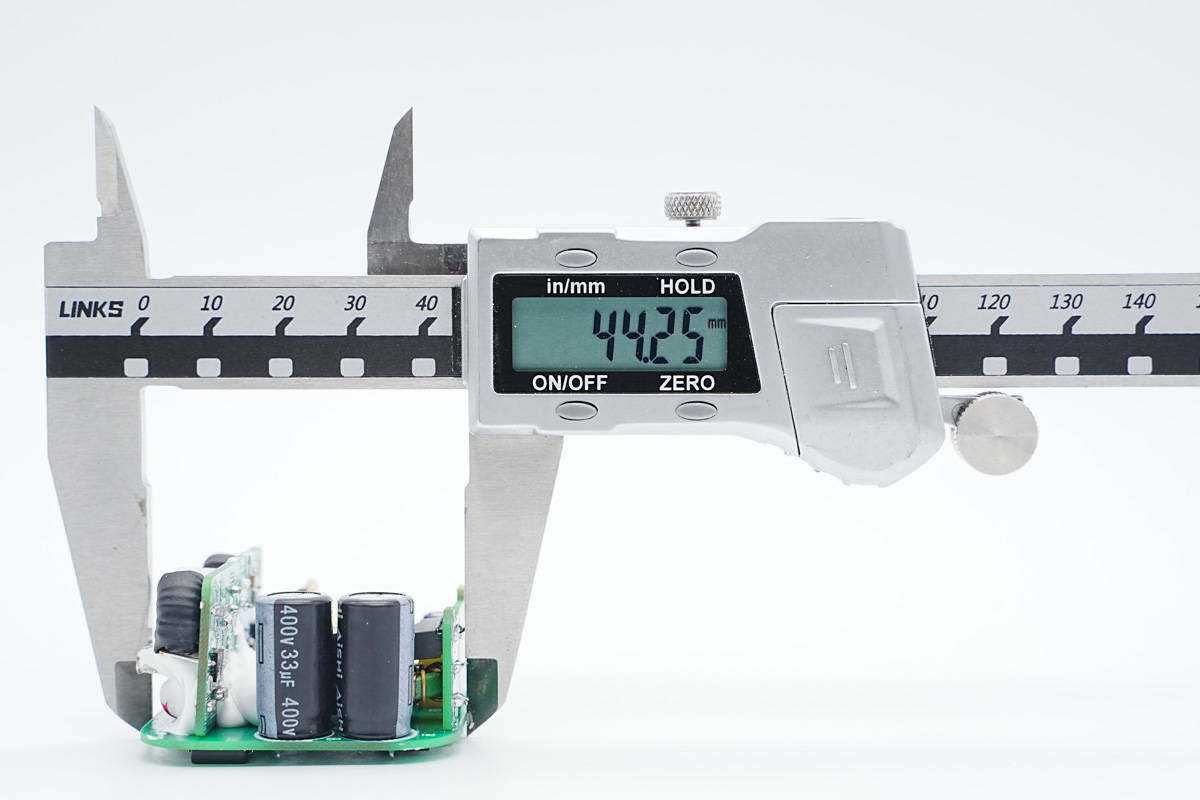

使用游标卡尺测得PCBA模块长度约为44.25mm。
PCBA模块宽度约为43.94mm。

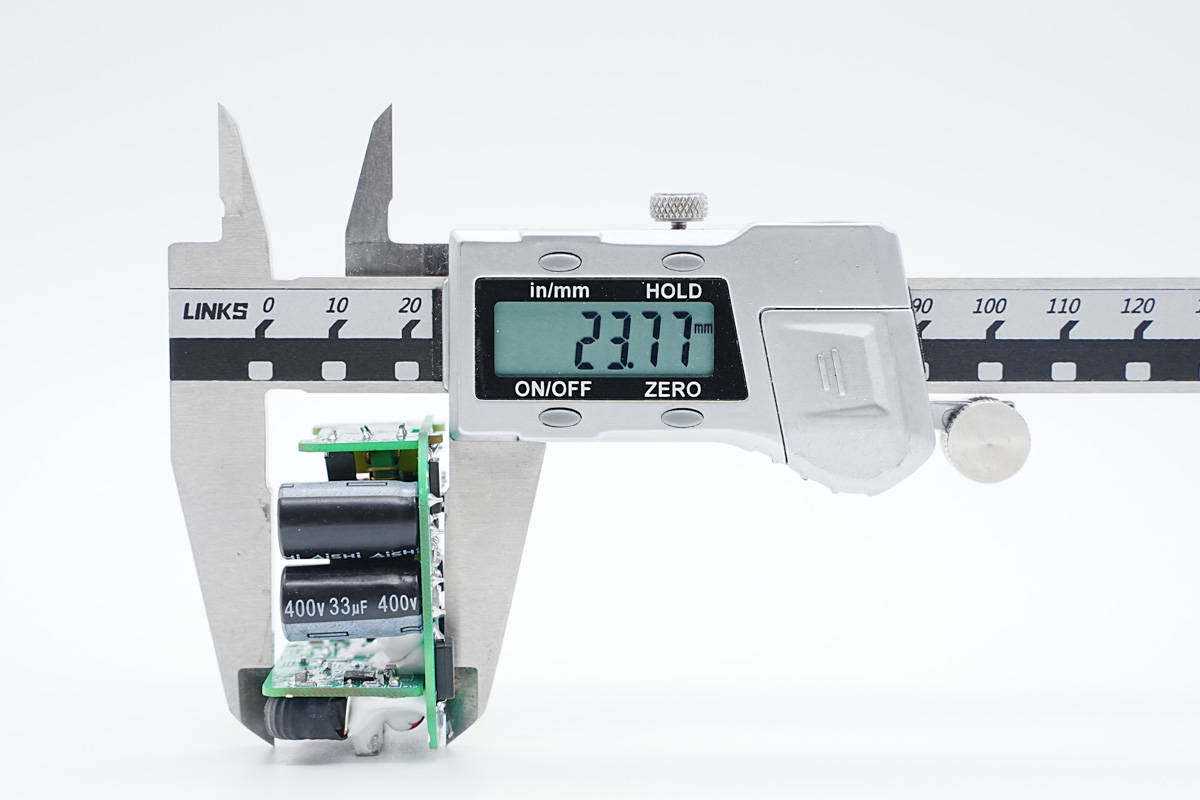

PCBA模块厚度约为23.77mm。

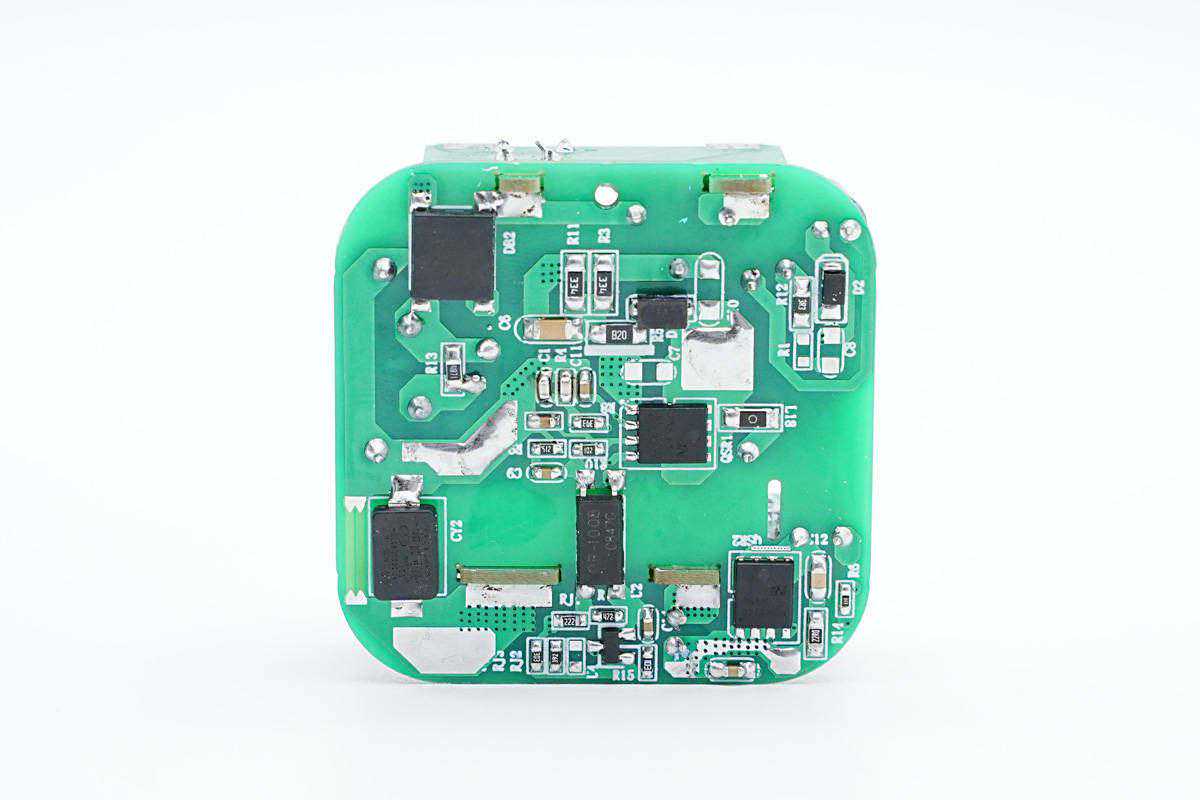

PCBA模块背面焊接整流桥，初级电源芯片，贴片Y电容，光耦和一颗同步整流芯片，得益于使用了高集成的电源芯片和同步整流芯片，整个充电器的电路非常简洁。
品创达这款充电器采用反激开关电源设计，固定电压输出，输出电压通过两路独立的降压芯片，内置协议功能，根据负载需求，调节输出电压，下面我们就从输入端开始了解各个元器件的信息。
小板上焊接延时保险丝和共模电感。
输入端延时保险丝来自诚润，规格为3.15A250V。

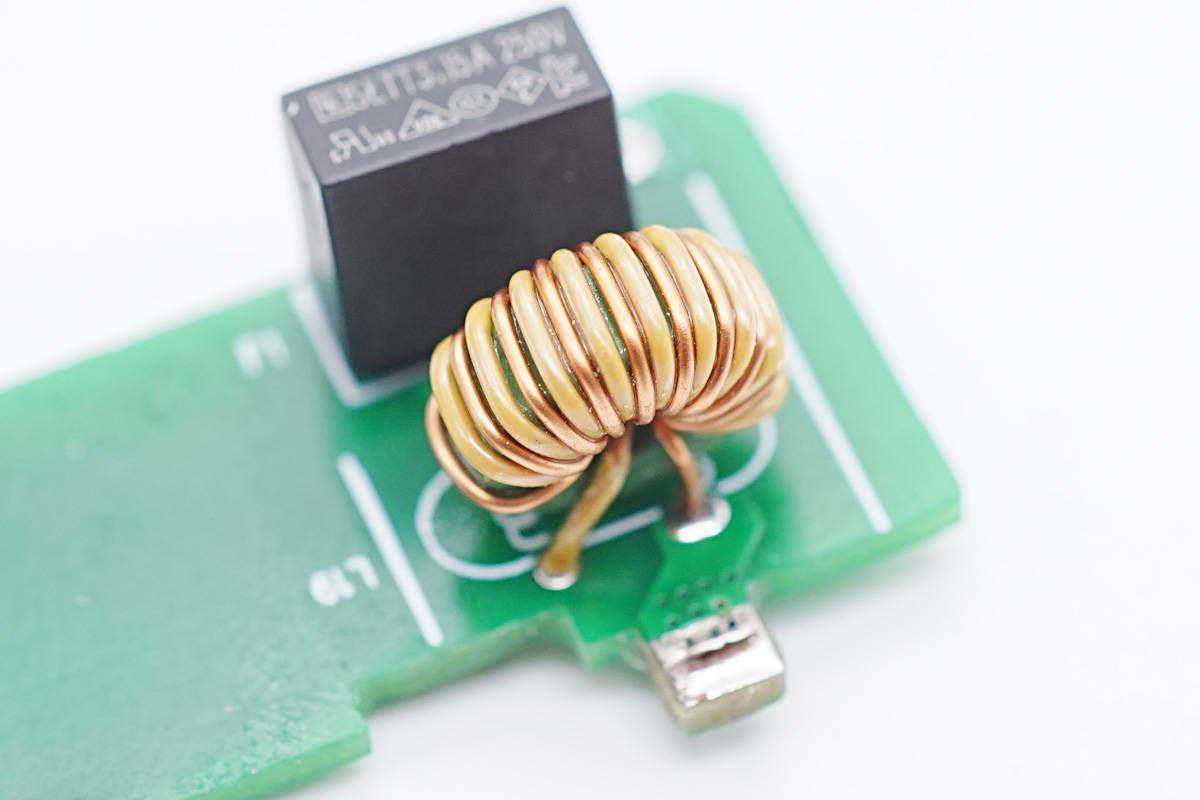

共模电感采用漆包线和绝缘线绕制。

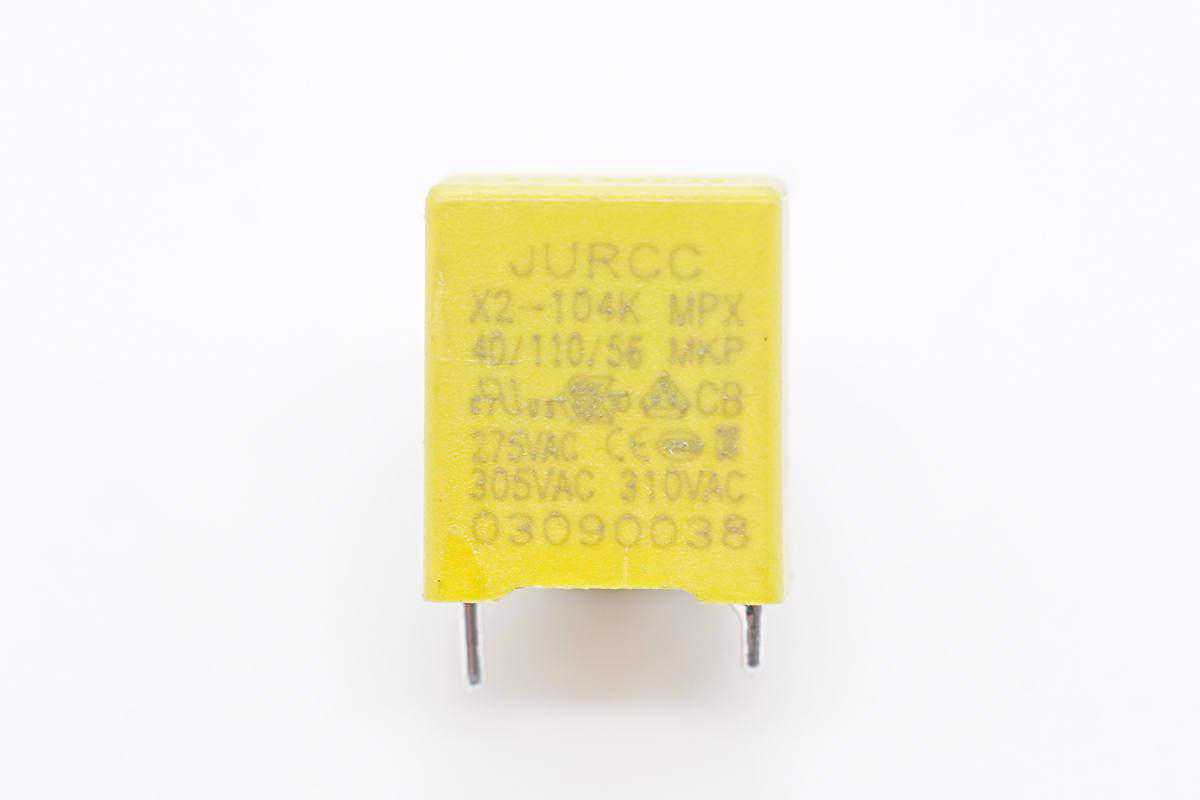

安规X2电容来自JURCC捷威，容量为0.1μF。

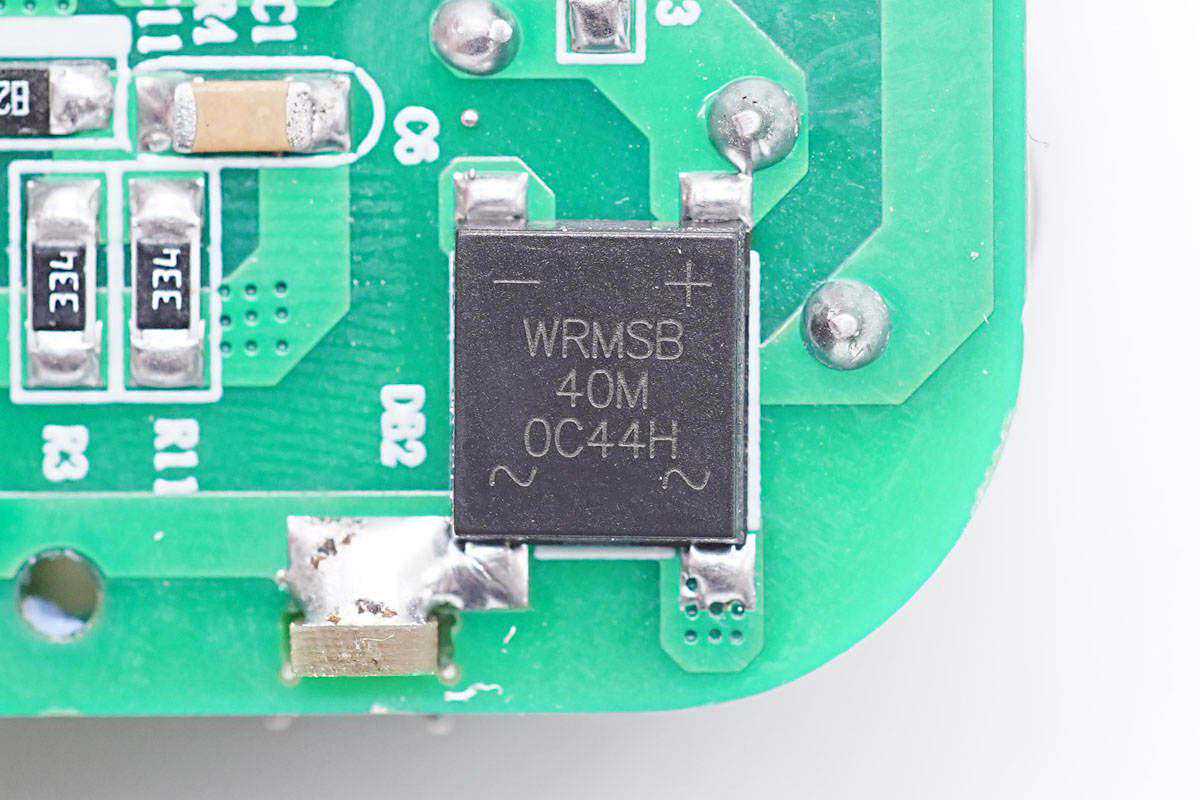

输入端整流桥来自沃尔德，型号WRMSB40M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

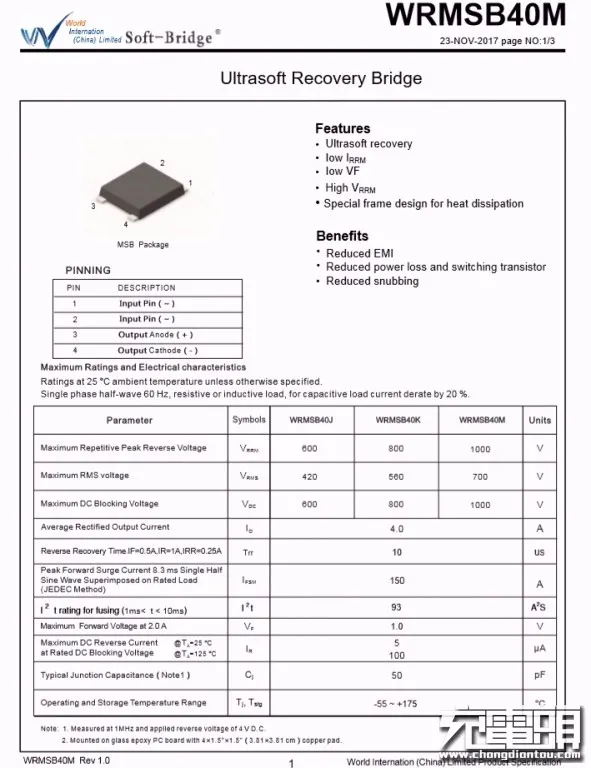

沃尔德WRMSB40M详细资料信息。
充电头网了解到，沃尔德软桥还被OPPO50Ｗ饼干氮化镓快充、鸿达顺65W氮化镓充电器、飞频65WUSBPD氮化镓充电器、ROCK65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

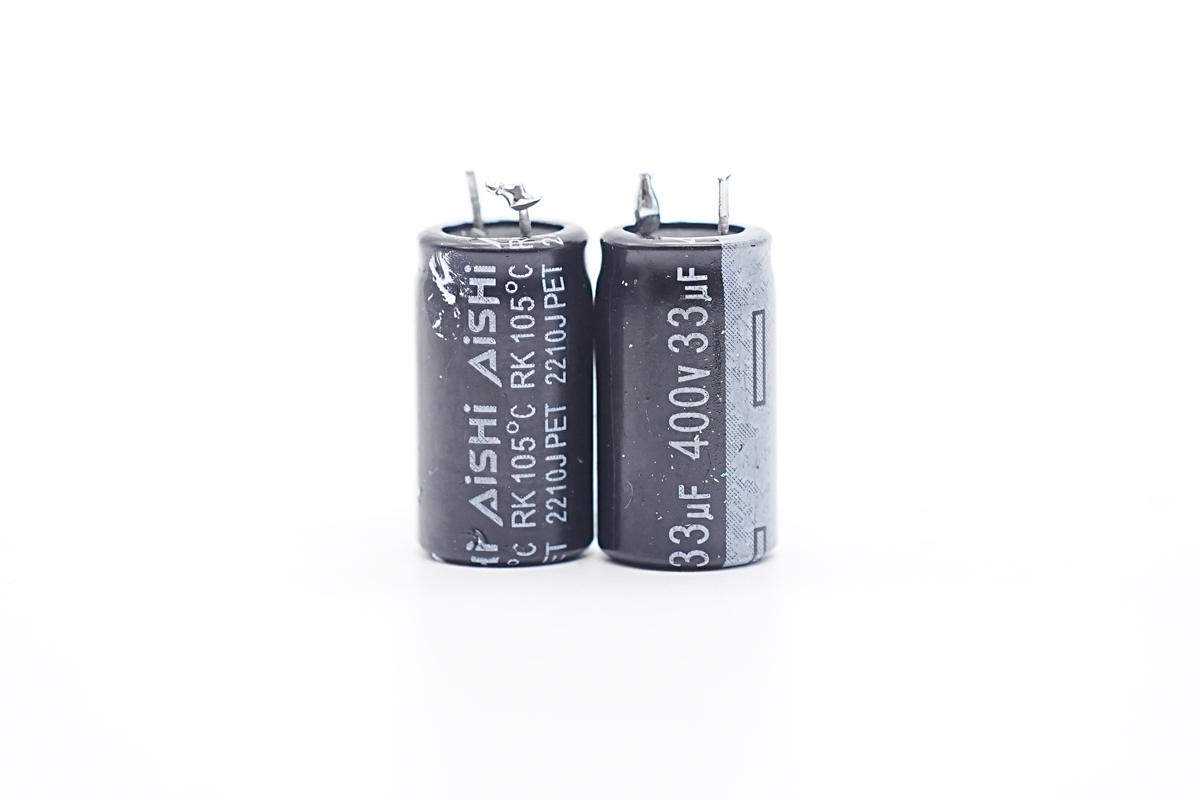

两颗初级滤波电容来自AiSHi，规格均为400V33μF。

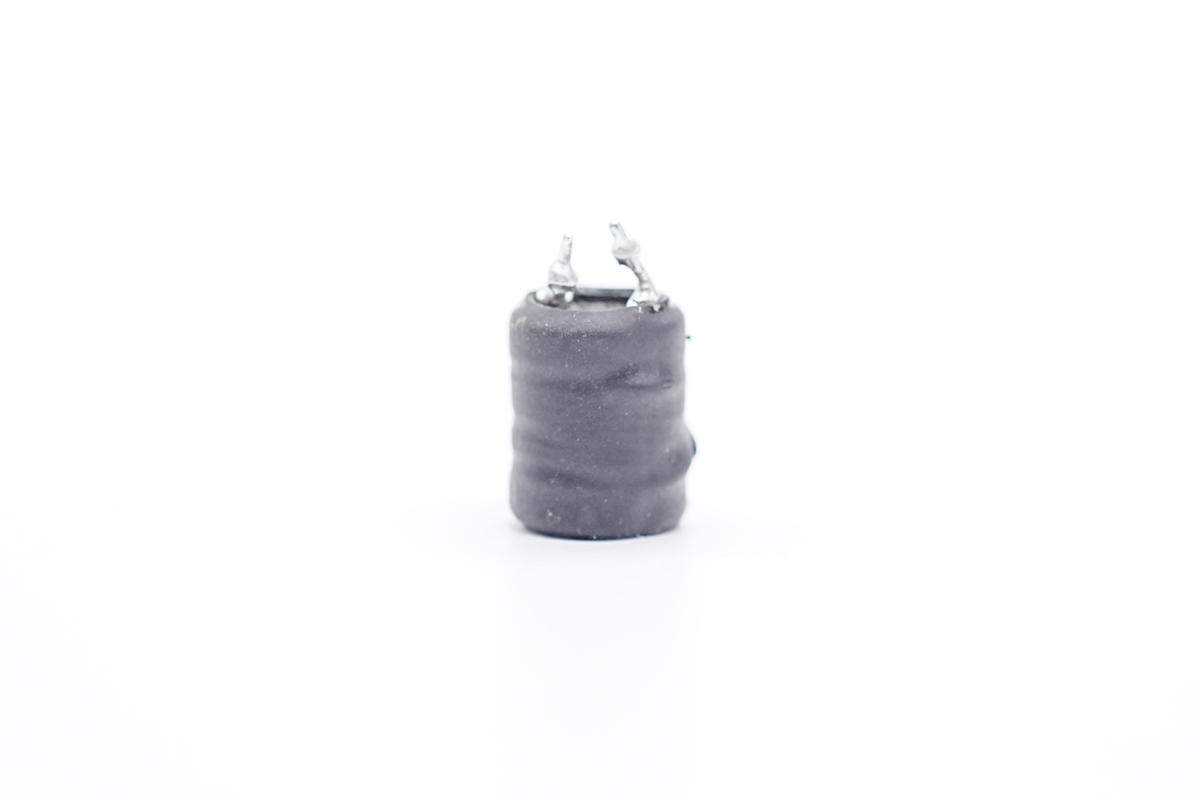

差模电感采用工字磁芯绕制，外套热缩管绝缘。

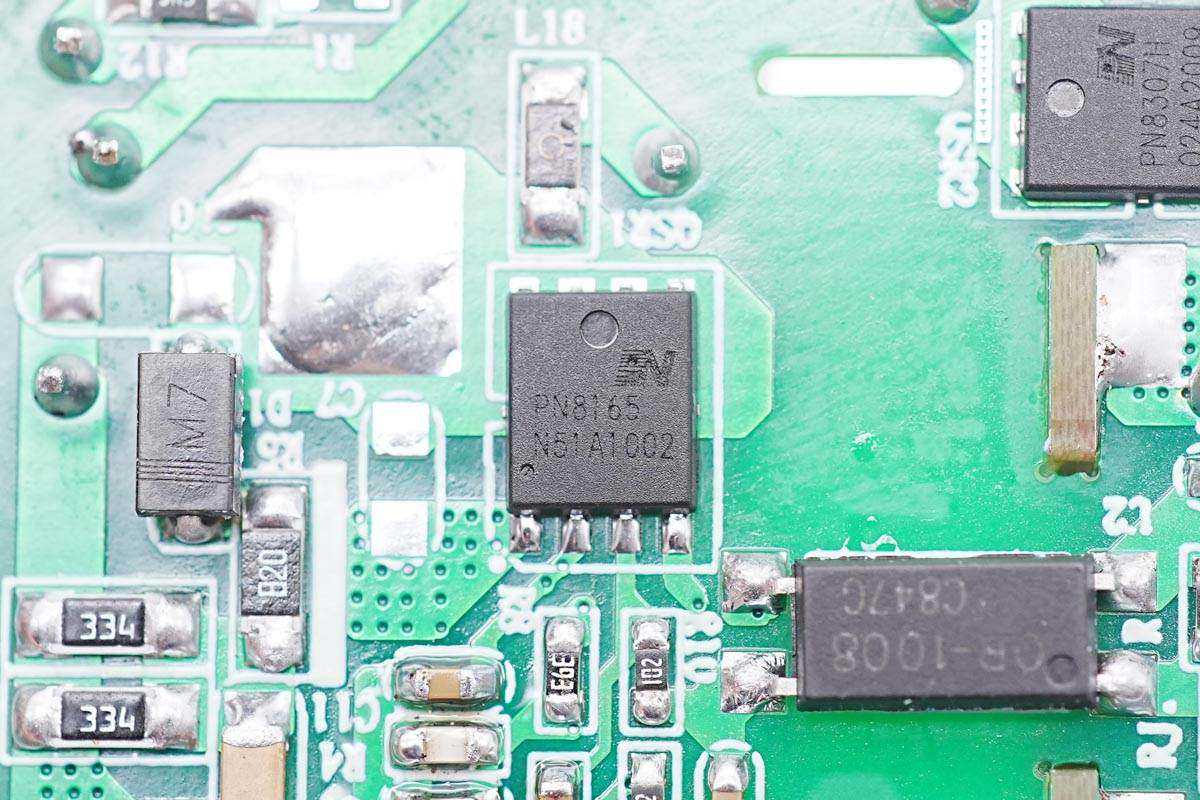

电源初级芯片来自芯朋微，型号PN8165，是一款高集成度的初级芯片，内部集成高压启动和电流采样，内部集成650V550mΩ导阻MOS管，无需外部启动电阻和电流采样电阻。PN8165可选SOP8或PDFN5x6封装，最高开关频率125kHz，空载待机功耗50mW，采用改善EMI的频率调制技术，供电电压9-38V，适合宽输出电压应用。
为初级主控芯片供电的滤波电容规格为50V10μF。

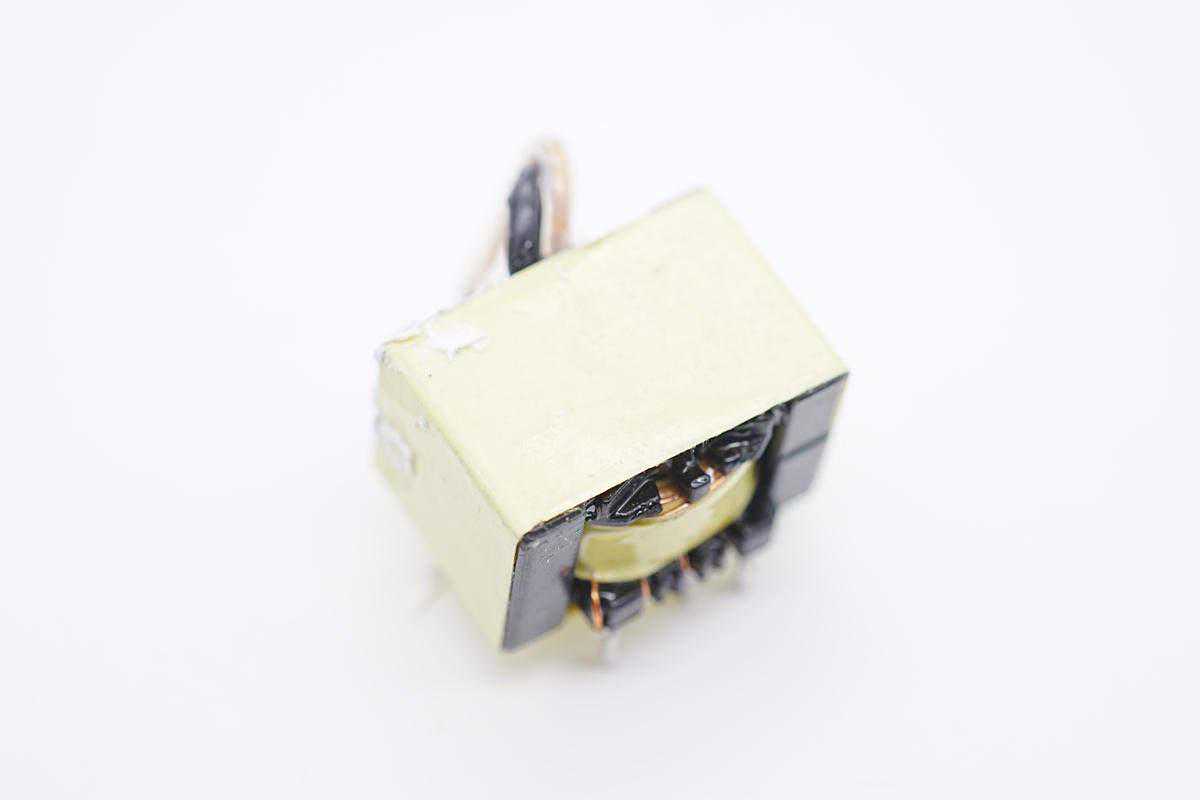

变压器磁芯采用胶带缠绕绝缘。

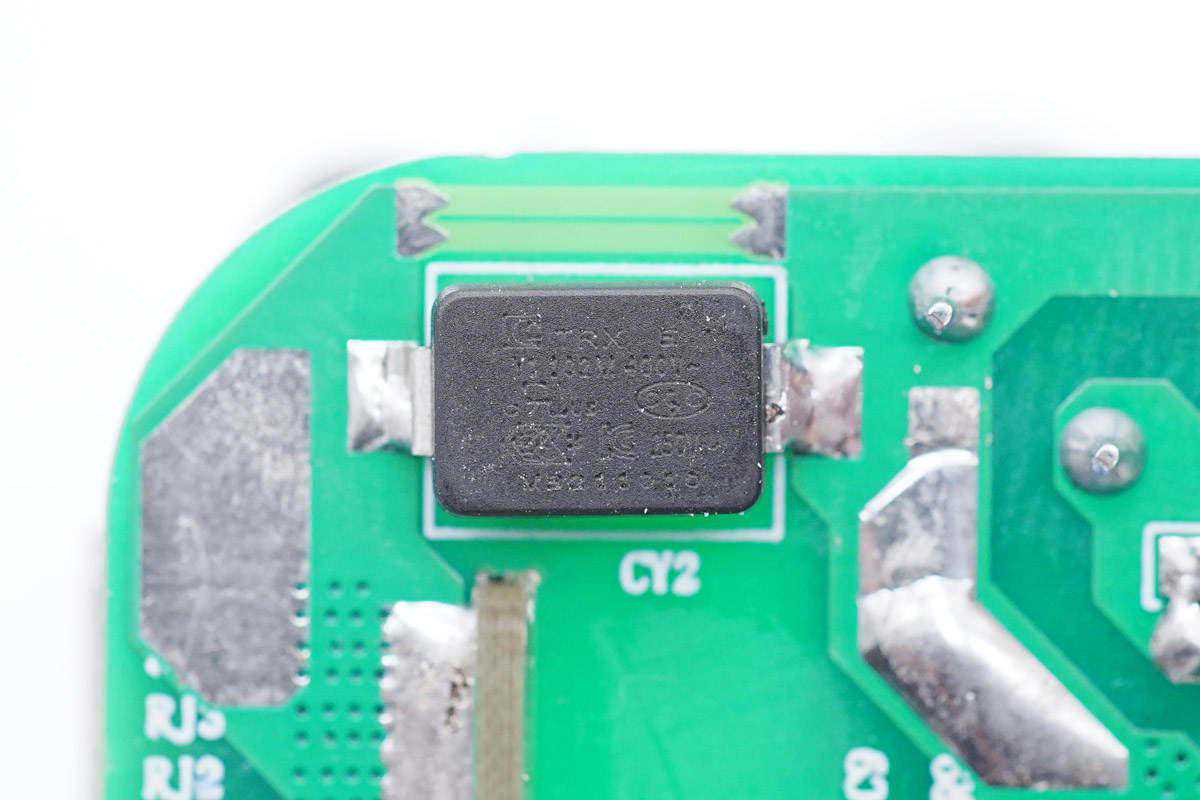

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1332M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMDTRX及DIPTY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

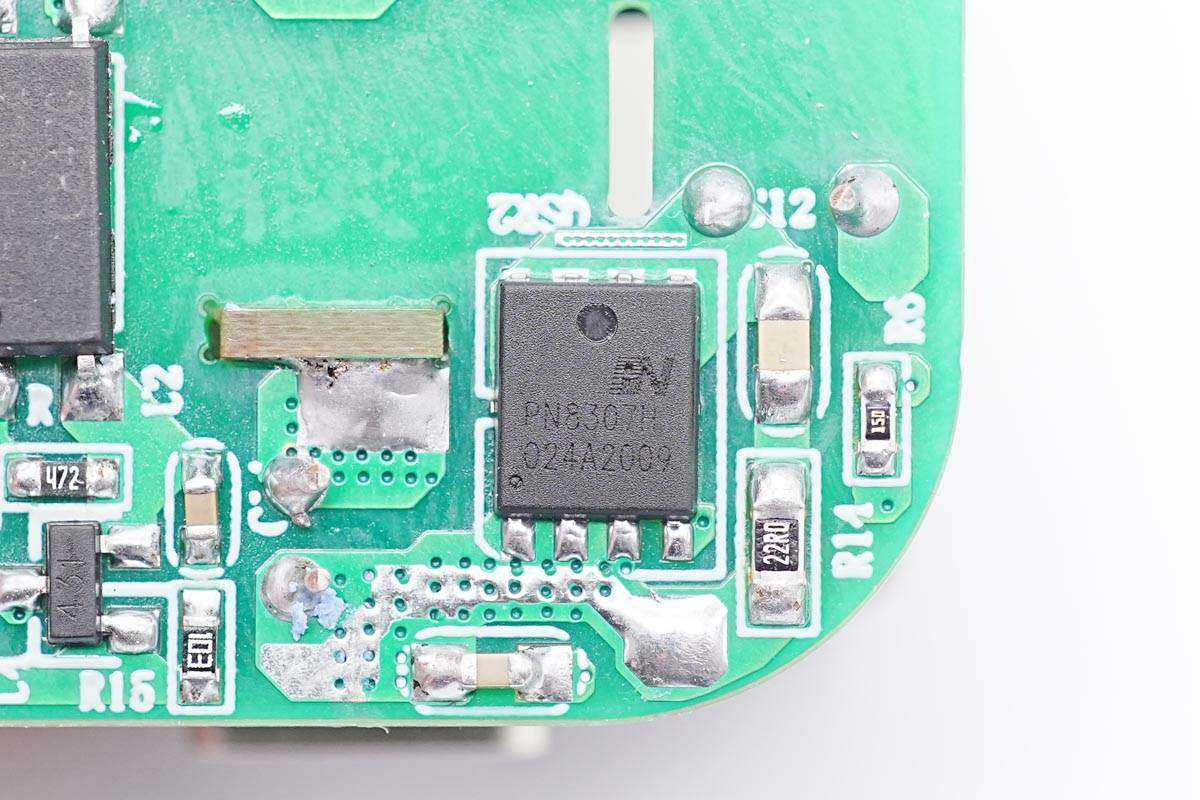

与PN8165主控搭配的是PN8307H，同样有SOP8或PDFN5x6两种封装可选，是一颗100V全集成同步整流芯片，内置100V/10mΩ智能MOSFET，自适应死区控制提高MOSFETRdson利用率，显著降低温升。

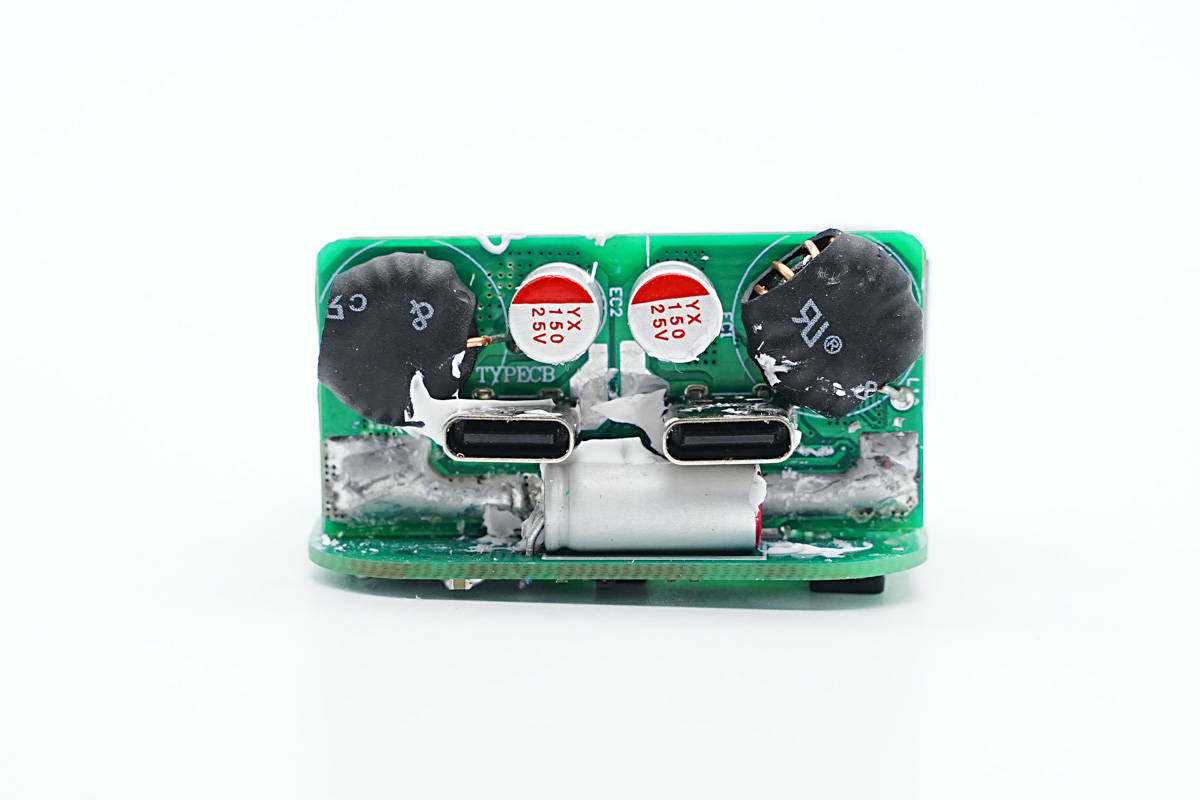

充电器输出侧焊接二次降压小板，USB-C母座下方是一颗固态电容，用于输出滤波。
输出滤波电容来自韶关富仕达，PV系列固态电容，规格为470μF25V。

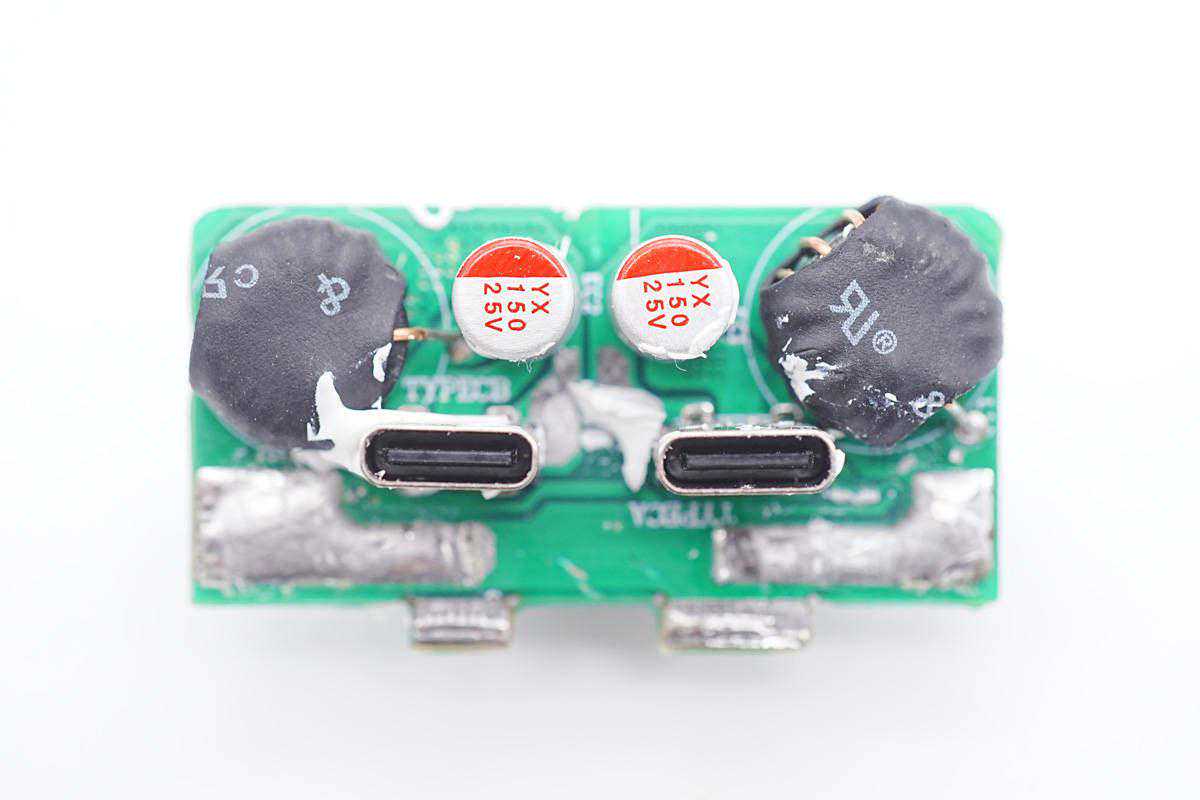

拆下充电器二次降压小板，小板正面焊接降压电感，滤波固态电容和USB-C母座。

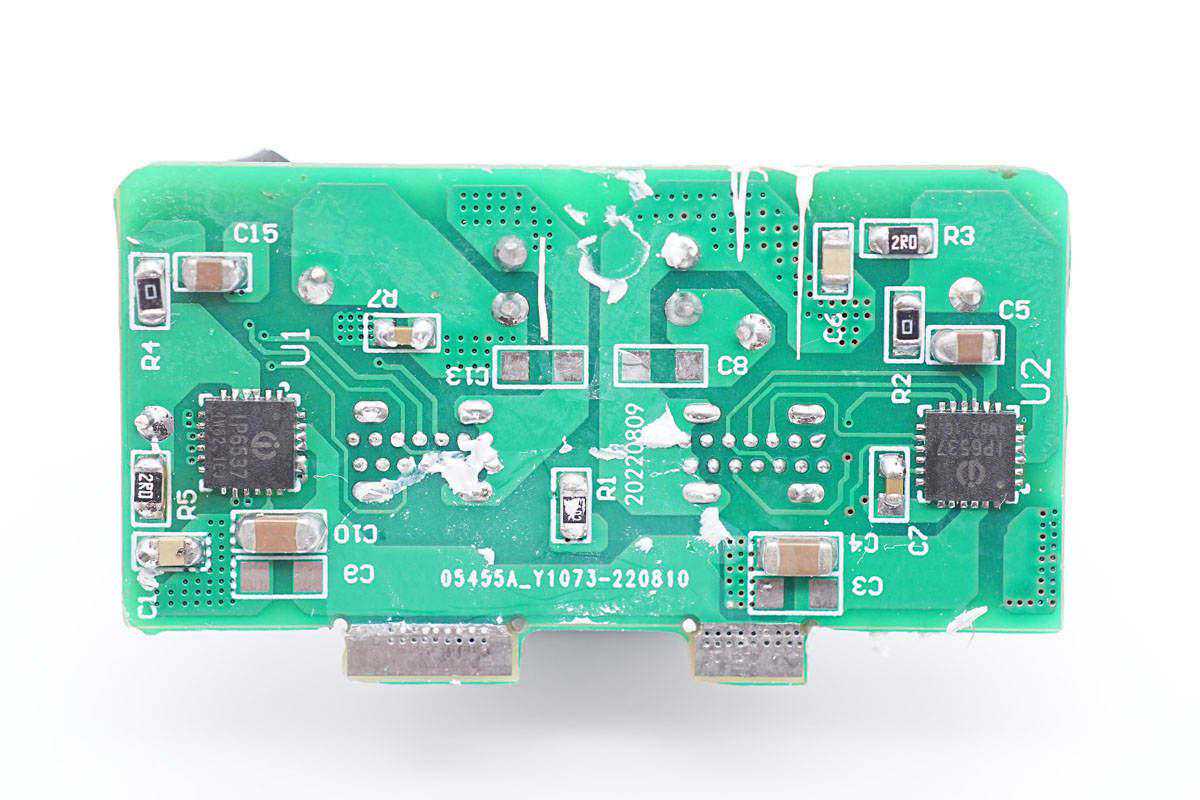

背面焊接两颗降压转换器。

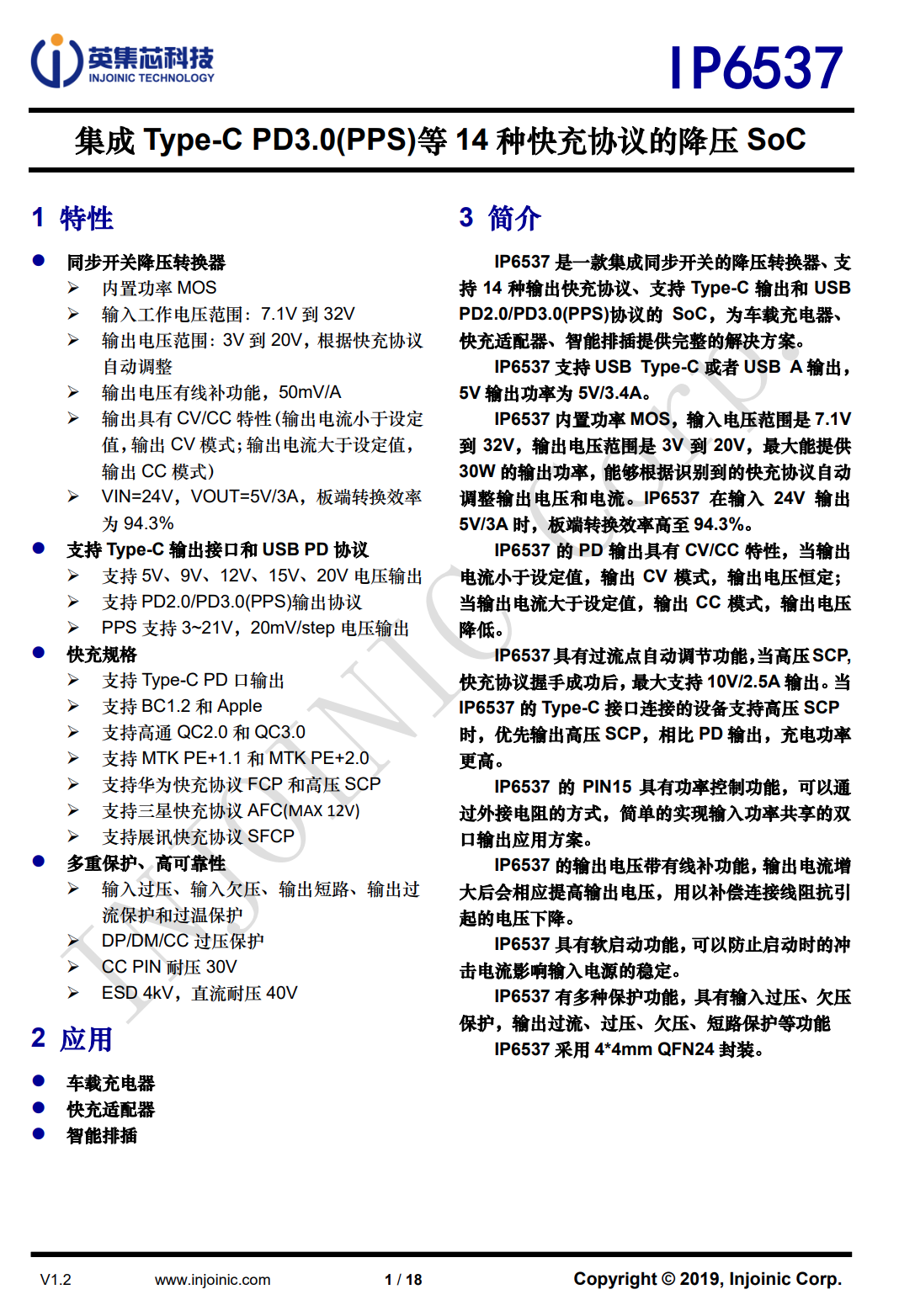

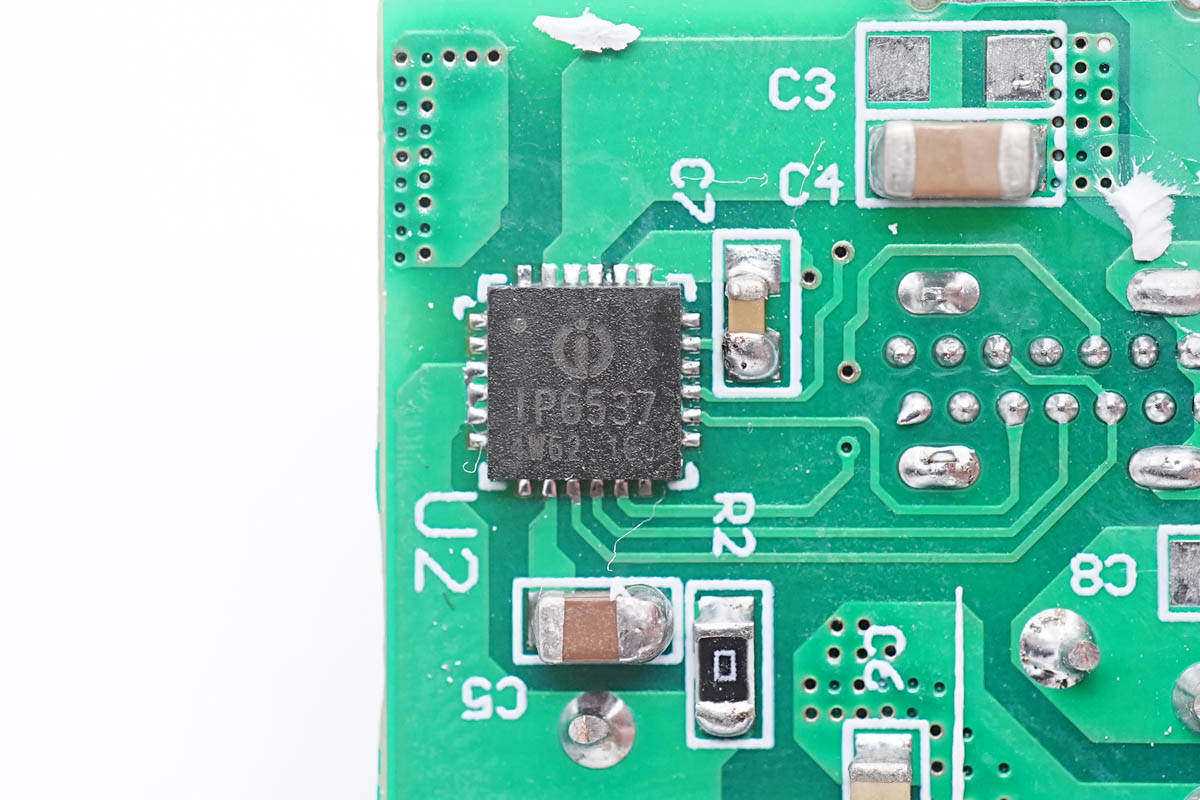

两路降压转换器来自英集芯，型号IP6537，是一颗集成多种快充协议的降压SoC芯片，芯片内部集成同步降压转换器，支持快充，支持/3.0，支持华为FCP/SCP快充协议，支持MTKPE快充，支持三星AFC快充，支持SFCP快充。
IP6537支持32V工作电压，输入耐压40V，满足USBPD快充多口降压以及24V车充应用。芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。CC引脚内置过压保护，耐压30V，有效防止损坏的数据线造成成品损坏。
IP6537降压芯片适用于车充、USBPD快充和智能插排应用，提供小体积高性能高集成度的降压解决方案。输出线补功能用于补偿线损，提升快充速度。
另外一路的降压芯片也是IP6537。

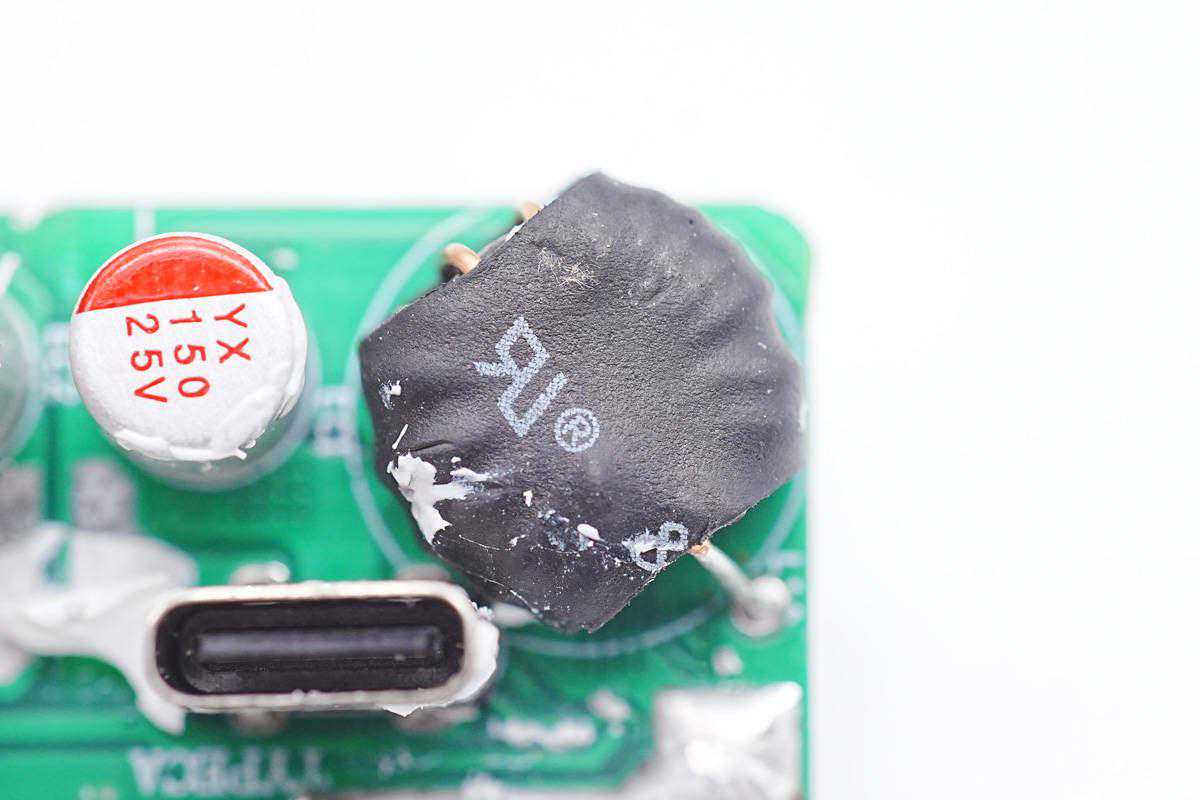

降压磁环电感采用热缩管包裹绝缘。
另一路的降压电感相同。

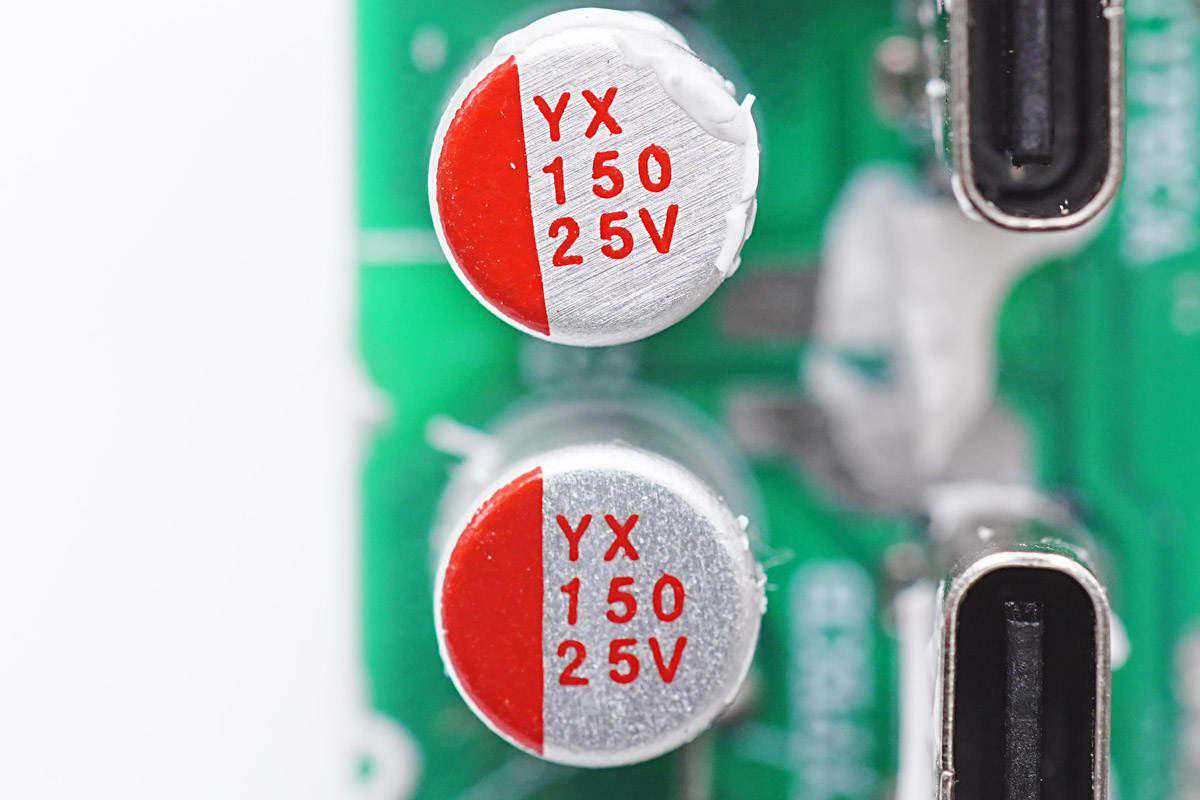

输出滤波固态电容来自云星，规格为150μF25V，分别对应两路输出。
USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

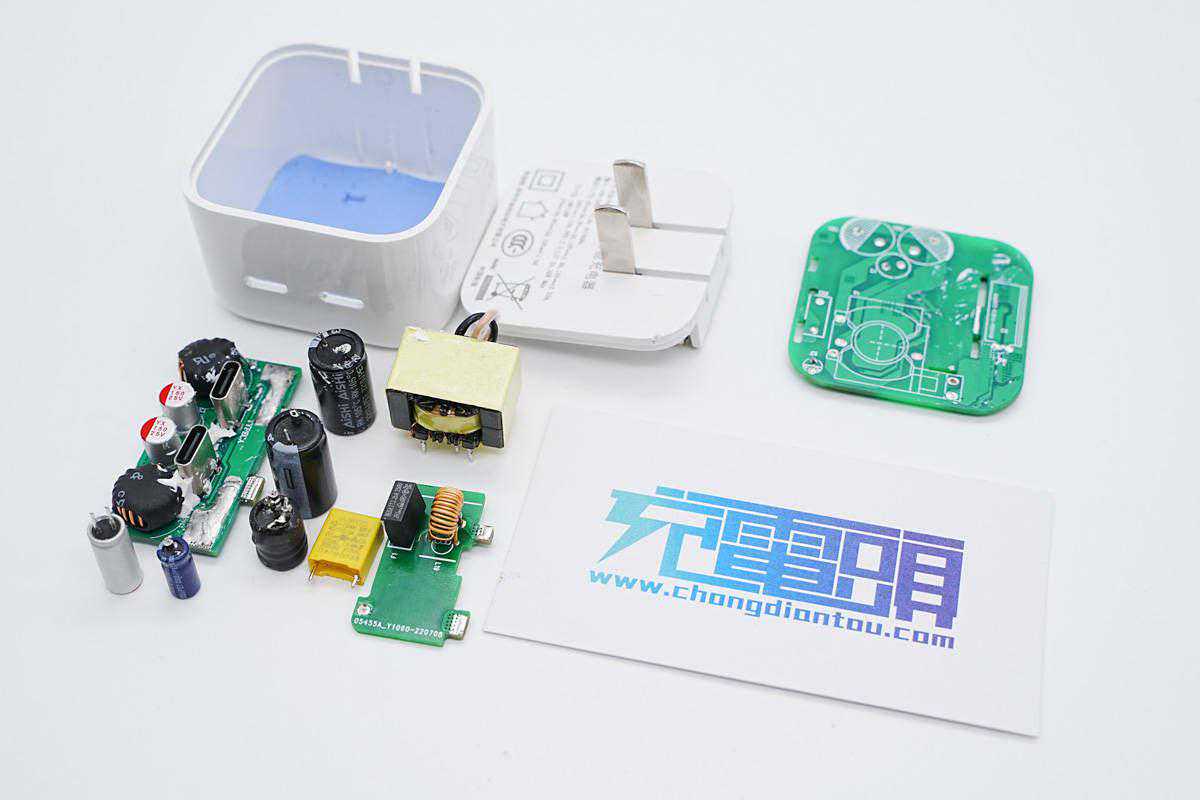

全部拆解一览，来张全家福。
充电头网拆解总结品创达这款35W双口充电器采用折叠插脚，配合亮面外壳和切面设计，体积小巧。充电器支持35W输出，具备20V档位和PPS快充，对于安卓手机和苹果笔记本都有很好的快充体验。同时还支持双口自动功率分配，同时输出时满足两台设备同时快充。
充电头网通过拆解了解到，这款充电器采用三块PCB组合焊接，内部采用芯朋微高集成快充电源方案，固定电压输出。输出使用两路英集芯IP6537降压转换器降压，用于两个USB-C口独立快充输出。内部元器件打胶固定，PCB背面粘贴导热垫利用外壳散热，内部的设计和做工都很可靠。
