冲压车间工艺及冲压设备简介
01
一、什么是冲压
这里的冲压指的是冷冲压，是汽车生产中四大工艺之首。

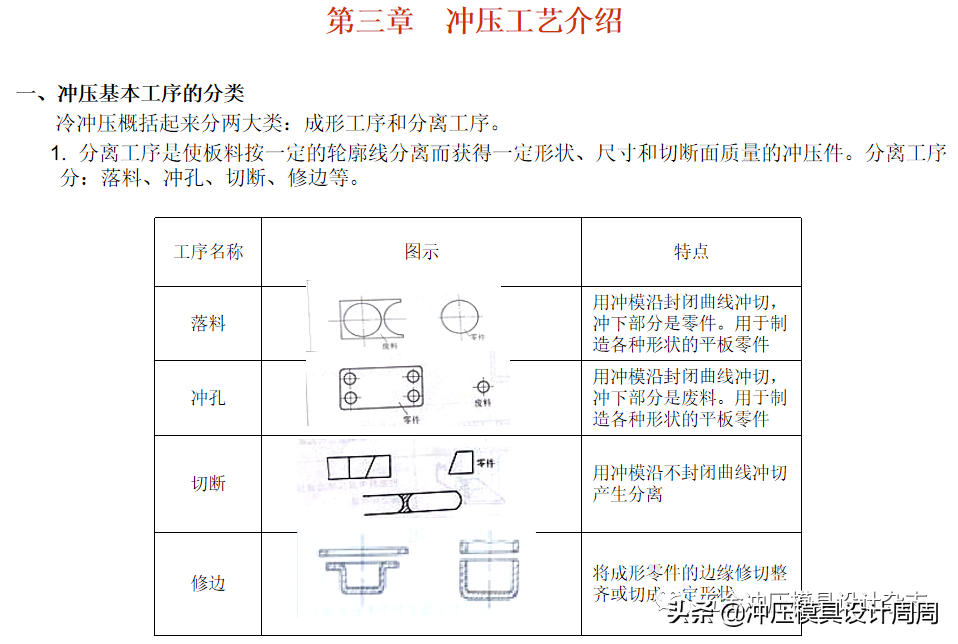

冷冲压是指在常温下，利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要零件的一种压力加工方法。
二、冲压车间都做些什么
冲压车间承担原材料卷料、板料的存放；卷料的开卷剪切；板料的剪切；大、中、小型冲压件的冲压生产；冲压件的存放；废料处理以及设备、模具的日常维修和保养等任务。
三、冲压车间工艺流程
原材料入库→开卷线→大件清洗涂油、小件开卷剪切→A、B、C冲压生产线→安装模具调试首件合格→投入批量生产→合格件防锈→入库
原材料入库：多数是通过铁路直接运至冲压车间旁的库房。原材料分卷料和定尺料两种，卷料是成卷运输的，需要在开卷线开卷并剪切；定尺料是按规定的尺寸剪切好的，无需开卷。
开卷线：对卷料进行开卷、剪切、清洗、涂油。
清洗涂油：清洗是为了洗去板料表面的灰尘，避免冲压时形成凸凹点，涂油是为了润滑。
安装模具调试首件合格：在正式生产前，先进行首件试压，合格了才开始连续生产。
四、冲压车间主要有哪些设备
奇瑞冲压车间的设备
02
1、压力机
现冲压车间使用的都是济南第二机床厂生产的闭式四点压力机，其中有：
A线：1600T双动压力机1台；900T单动压力机6台
B线：1300T双动压力机1台；800T单动压力机4台；630T单动压力机1台
C线：1000T双动压力机1台；630T单动压力机5台。
主要设备压力机为立式上传动全钢结构。主要由机身、滑块、移动工作台、气垫、微调系统、传动系统、润滑系统、空气管路系统、电气控制系统等部分组成。双动压力机适用于大型薄板件的压延、成形、压弯等工序（LD4-1000/600；LD4-800/500；J47-600/400-T1）单动压力机适用于薄板件的浅拉深、成形、弯曲、校正、冲裁等各种冷冲压工艺（J39-800-T1；J39-900-T1；J39-630A-T1）。压力机电气控制系统采用日本欧姆龙生产的PC机，昭和公司生产的电子凸轮开关。实现双回路控制。电气安全技术采用了光电保护、设备的安全性和可靠性达到了国内先进水平。
各压机之间通过皮带运输机连接，解决了工序间冲压件的传递问题，降低了员工的劳动强度，提高了生产率。
2、开卷线
开卷线有太原重型机器厂生产的开卷剪切线一条；
济南第二机床厂制造的钢板清洗涂油机1台；
液压剪板机1台每条线有上海大力神起重机械厂生产的50/10T双钩桁车1台；
10T单钩桁车1台。再加上模具清洗机1台及其它辅助设备共60余台。
开卷校平剪切线由上料小车、开卷机、引料直头机、十七辊矫直机、活塞、定尺送料装置、剪切机（定尺剪）、皮带运输机、垛板台及其输出机构、液压站等。该线采用现代控制技术、先进的控制装置及可靠的检测系统，能对全线实现手动、自动生产，满足高速、高精度的剪切要求。
钢板清洗涂油机（1台）解决了车身覆盖件的清洗涂油问题，为车身覆盖件的质量的提高奠定了可靠的基础。
3、桁车
桁车主要由大车运行机构、小车运行机构、起升机构（卷扬）等组成。带空调的驾驶室，操纵控制实现了联动控制。其中50/10T行车变速系统为变频调速（4台），3台10T桁车，1台电磁吸盘、吊钩两用10T桁车同叉车、电动平车一起共同负担冲压车间模具及货物的起吊、运输、转移工作。
4、维修站
为了设备、工装的维修方便，冲压车间特建立了维修站，主要设备有：C6140普通车床一台；MBA1432万能外圆磨床一台；M7140平面磨床1台；XW5032立铣1台；Z3050×16（I）摇臂钻床1台：WS-160可控硅直流氩弧焊机1台；ZXE-AC300交直流两用电焊机1台等机械加工设备。基本上能够满足冲压车间进行模具维修及设备维修所需的加工需要。
5、其他
YPC411上料小车最大载重7吨，布置在冲压车间冲压流水线的上料压机前，将冲压板料送到冲压工位。
MJQ*J120-3型模具清洗机主要是用于模具维护保养时，对模具进行清洗、吹干、喷油防锈等。
冲压模具简介
03
三、模具结构
按功能分类，主要有：
1、工作零件
包括凸模和凹模等零件。
2、定位零件
主要包括挡料销、定位销、侧刃等零件。
3、压料、卸料、顶料零件
主要包括卸料板、顶料器、气动顶料装置等零件。
4、导向零件
包括导柱、导套、导板等零件。
5、支持零件
包括上、下模板和凸凹模固定板等零件。
6、紧固零件
包括内六角螺钉、卸料螺钉等零件。
7、缓冲零件
包括卸料弹簧、聚氨脂橡胶和氮气缸等。
8、安全零件及其它辅助零件
主要有安全侧销、安全螺钉、工作限制器、存放限制器、上下料架、废料滑槽、起重棒、吊耳等。
安全侧销：主要作用是防止上模压料板紧固螺钉松动或断裂，导致压料板落下，造成人员、工装的重大损失。
存放限制器：主要作用是防止模具弹性元件长期受压而失效和防止刃口长期接触影响刃口的寿命。（一般采用聚氨脂橡胶）
工作限制器：主要作用是限制凸凹模的吃入深度。
