“三分车技七分工具”，想干好车床首先得保证武器“趁手”，刀夹具要耍的有模有样。再就是多干多练，外圆、内孔、长度、锥度、螺纹，还有复杂零件的车削练习，如：蜗杆，细长轴，薄壁套等，并学会使用中心架和跟刀架。根据老车工的总结，下面这20条经验可谓至关重要。
1车削细长轴难题解决
“车工怕车杆”。这句话反映出车削细长杆的难度。由于细长轴的特点和技术要求，在高速车削时，易产生振动、多棱、竹节、圆柱度差和弯曲等缺陷。要想顺利地把它车好，必须全面注意工艺中的问题。
▲细长轴加工
1）机床调整
车床主轴与尾座两中心线的连线与车床大导轨上下左右必须平行，允差应小于0.02mm。
2）工件装夹
在安装时，尽量不要产生过定位，用卡盘装夹一端时，不要超过10mm。
3）刀具
采用Κr=75°～90°偏刀，注意副后角α′0≤4°～6°，千万不宜大。刀具安装时，应略高于中心。
4）跟刀架、在安装好后必须进行修整
修整的方法，可采用铰、镗等方法，使跟刀架爪与工件接触的弧面R≥工件半径，千万不可小于工件半径，以防止多棱产生。在跟刀架爪调整时，使爪与工件接触即可，不要用力，以防竹节产生。
5）辅助支承
工件的长径比大于40时，应在车削的过程中，增设辅助支承，以防止工件振动或因离心力的作用，将工件甩弯。切削过程中注意顶尖的调整，以刚顶上工件为宜，不宜紧，并随时进行调整，防止工件热胀变形弯曲。
2台阶深孔车削的工装设计方法
在车床上车削长径比大于4的孔，由于刀杆的刚性差，切削时振动，影响切削效率和加工表面的质量，给车削带来了困难。特别是孔径较大而孔很深，并带有台阶的情况下，由于刀杆、机床刚性的影响，加工更为困难。
先在车床上用卡盘和中心架安装好工件，用内孔刀加工工件两端的短孔，并各配一个套和专用刀杆。在车削中间长孔时，先将左端的支承套装人工件孔内，再将工件安装在车床上，把刀头伸出长度在刀杆上调整好，连同左端的支承套一起装入工件内孔，用刀垫调整好刀杆高低，将刀杆固定在车床方刀台上，使刀杆在套中能自如的滑动，便可使工件旋转，开始走刀切削，直到工件纵向深度为止。
当工件车完后，再反向移动大拖板，连同右端的支承套和刀杆一起从工件中退出，即可卸下工件。加工第二件时，先安装好左端的支承套，装夹好工件，再将刀杆伸入到工件左端支承套内，装好右端支承套，即可开始第二个工件的车削。
工装的特点：两端用支承套支承刀杆，大大增加了刀杆的刚性，使切削无振动，保证了已加工表面的粗糙度；两端用支承套支承刀杆车削，保证了孔间的位置精度；操作简便，效率比传统的扩孔法提高5倍以上。
3反走刀车削细长杆
车削细长杆的方法很多，一般是利用跟刀架进行正走刀或反走刀车削。但反走刀车削与正走刀车削相比，有许多优点，大多被采用。
在车削中容易出现两种问题，一种是多棱形，这主要是刀具后角大，跟刀架爪部的R与工件所车出的直径不符所致；另一种就是竹节问题，它是由在架子口跟好跟刀架后，在对刀、走刀到切削表面时，由切削深度由极小到突然增大，使切削力变化，工件产生向外让刀，直径突然变大，当跟刀架走上大直径时，车出的直径又变小了，如此循环，使加工出的工件为竹节形。
为了防止竹节形的产生，当车好架子口时，仔细跟好跟刀架，对刀后反走刀，利用中拖板手柄，再吃深（0.04～0.08）mm，但要根据切削深度大小灵活掌握。
4滚压调直法提高工件硬度
在机械加工中，常采用滚压加工来提高工件表面硬度、抗疲劳强度和耐磨性，降低工件表面粗糙度，延长工件的使用寿命。同时，也可利用在滚压的过程中，金属在外力作用下塑性变形，使内应力改变来调直刚性较好的轴类和杆类工件。
在对工件进行滚压的过程中，被滚压工件在外力的作用下因表面层硬度不均而产生弯曲。弯曲的旋转中心高处，承受的滚压力大，而产生的塑性变形也大，这样使工件的弯曲程度更加增大。特别是在采用刚性滚压工具时，此现象更为突出。
滚压调直的方法是在对工件第一次滚压后，检查工件的径向跳动，凹处做上记号，用四爪卡盘把工件的凹处，调整到机床回转中心的高处来，与工件弯曲的大小成正比，再进行第二次滚压，然后用百分表和调整四爪卡盘的卡爪，把工件校正。再用百分表检查弯曲的情况，如还弯曲，再用上述的方法，调整工件，进行第三次滚压，直至达到工件要求的直度为止。第二次以后所走刀的长度，应根据具体情况，不必走完全程，而且要采用反走刀。
采用滚压调直，一般在对工件进行滚压的过程中完成，不仅不会损伤工件的表面，而且使工件外表面受到比较均匀的滚压，不会产生死弯，也易于操作。
5丝杠挤压调直法
对于直径较大长度也较长，又存在几个弯的丝杠，采用挤压调直，效果很好。
1）工作原理
采用调直工具，在外力的作用下，挤压丝杠牙底表面，使其表面产生塑性变形，向轴向延伸，改变丝杠内部应力状况，而使其变直。
2）调直方法
先在车床上或平台上，测出丝杠弯曲的位置和方向，然后把弯曲的凹处向上，凸面向下与金属垫板接触，用扁铲和用手锤打击丝杠牙底，使丝杠小径的金属变形，而达到调直的目的。在整个调直的过程中，检测弯曲情况，打击扁铲挤压交错进行，直到把丝杠调直。此种方法，简而易行，不仅适用于大小丝杠，而且也适用于轴类毛坯的调直，调直后也不易复原。
3）应注意的问题
调直用的专用扁铲尺寸R，应大于丝杠牙底直径的一半，b小于牙底宽，α小于牙形角；与工件接触的R截面，应磨出圆弧；调直完后，应用锉刀将被挤压的牙底处修平。
6橡胶螺纹的加工
由于橡胶的硬度很低，弹性模量只有2.35N，相当于碳钢的1/85000，在外力的作用下，极易变形，切削时很困难。特别是切削加工一些异形螺纹，更为困难。
为了解决橡胶螺纹的加工，在车床上安装一个可以任意调整螺旋角的磨头，或在螺纹精度要求不高的情况下，也可用风动磨头代替。砂轮采用直径Φ60mm～Φ80mm，粒度为60的白刚玉砂轮。砂轮安装后，采用金刚石笔将砂轮形状修整好，砂轮的形状是螺纹的法向截面形状。
7调整中心架的方法
在车削长度、直径比较大的空心工件的内孔、端面时，需使用中心架。如果中心架调整得不好，工件的轴心线和机床的主轴心线不重合时，加工中就会产生端面洼心和鼓肚及孔的锥度误差。严重时，工件从卡盘中脱出，造成事故。
安装这类工件时，工件一端采用三爪卡盘或四爪卡盘，另一端放在中心架上。然后在工件的孔中塞紧一块木板或在工件端面用黄油贴上一张纸，将尾座顶尖的尖部靠在木板或纸面上，选用较低的主轴转速，使工件转一两周，这时木板或纸面上被顶尖划出一个圆圈，再调整中心架三个托，使圆圈的中心对正顶尖的尖部，这样基本上就使工件的中心线与机床主轴的轴心线基本重合。在半精加工后，如测量出端面平面度和孔圆柱度超差，再对中心架的三个托进行微量调整，予以消除。
8巧取孔内的中心钻尖
在钻中心孔时，由于车床尾座的中心与工件旋转中心不一致，或用力过大、工件材料塑性高和切屑堵塞等原因，常造成中心钻折断在中心孔内，不易取出。
如采用扩大中心孔的方法来取，那么中心孔就会改变原来的尺寸，达不到质量要求。这时，只要用一段磨尖的钢丝，把尖部插入中心孔内钻尖的容屑槽内，拨动几下，钻尖一活动，就用磁铁或磁力表座一吸，折断在中心孔内的中心钻尖就取出来了。
9车削细长轴时的缺陷消除方法
1）鼓肚形
即车削以后，工件两头直径小，中间直径大。这种缺陷产生的原因，是由于细长轴刚性差，跟刀架的支承爪与工件表面接触不实，磨损产生了间隙，当车削到中间部分时，由于径向力的作用，车刀将工件的旋转中心压向主轴旋转中心的右侧，使切削深度减小，而工件两端的刚性较好，切削深度基本上无变化。由于中部产生“让刀”而使细长轴成鼓肚形。
消除的方法：在跟跟刀架爪时，一定要仔细，使爪面与工件表面接触实，不得有间隙。车刀的主偏角应选为75°～90°，以减小径向力。跟刀架爪，应选耐磨性较好的铸铁。
2）竹节形
形状如竹节状，其节距大约等于跟刀架支承爪与车刀刀尖间的距离，并且是循环出现。这种缺陷产生的原因，由于车床大拖板和中拖板的间隙过大，毛坯料弯曲旋转时引起离心力和在跟刀架支承基准接刀处，产生接刀时的“让刀”，使车出的一段直径略大于基准一段，继续走刀车削，跟刀架支承爪接触到工件直径大的一段，使工件的旋转中心压向车刀一边，车削出的工件直径减小。这样，跟刀架先后循环支承在工件不同直径，使工件离开和靠近车刀，而形成有规律的竹节形。还有在走刀中跟跟刀架爪，用力过大，使工件的旋转中心压向车刀这边，造成车出的直径变小，继续走刀，如此循环，也形成竹节。
消除的方法：调整机床各部间隙，增强机床刚性。在跟刀架爪时，做到爪面既要与工件接触实，又不要用力大。在接刀处多切深（0.05～0.1）mm，以消除走刀时的“让刀”现象，切深的大小，要掌握机床的规律，灵活掌握。
10反转滚花
传统的正转滚花，在滚压的过程中切屑易进人工件和滚花之间，造成工件受力过大产生花纹乱扣及重影等。如果将主轴反转，就可以有效地防止上述弊病，滚压出纹路清楚的花纹来。
11防止中心钻折断的方法
在车床上钻直径小于1.5mm的中心孔时，中心钻极易折断。除钻时小心和勤排屑外，就是钻孔时，不要锁紧尾座，让尾座的自重与机床导轨的摩擦力来进行钻孔。当钻削的阻力过大时，尾座会自行后退，而保护了中心钻。
12车小偏心工件的套
用涨套来装夹工件车偏心，其装夹效率比用四爪卡盘高6～8倍。已知偏心距e与工件外圆直径Φ2，即可求出夹具套的内径Φ1，Φ1＝2e+Φ2。加工夹具套内径Φ1时，一定要注意内孔精度，以免影响工件的偏心距尺寸精度。
13旋轴的方法
螺旋输送机构，在输送粒状材料的工厂应用较多。该机构中的螺旋轴在制造时，它的螺旋片是用钢板焊接成的。这种螺旋板的齿形高、底径小、外径与轴颈必须同轴。要达到这一要求，必须用车床车削螺旋轴的外径。
这种轴一般都长，在加工外径时，由于螺距大、齿深、齿薄、刚性差，又是断续切削，齿部受切削冲击而产生振动，使其不能正常切削，而且还损坏刀具。为了解决这一问题，不得不降低切削速度、减小切削深度和进给量，这样使工效大幅度地降低。
为了提高工效和质量，就采取简单易行的车削螺纹的方法，按螺旋轴的螺距挂好挂轮，利用大丝杠带动大拖板走刀来车削。当车完第一刀后，记住中拖板刻度，大拖板返回后，用小刀架往前移（0.5～0.7）mm，再开始走第二刀，这样一直到把外圆车好。
14车床铭牌以外螺纹的加工
在众多的机械传动中，多头蜗杆、多头螺杆、多头螺旋花键、变导程蜗杆、双导程变齿厚蜗杆、斜齿轮啮合蜗杆等的螺距、导程在车床上铭牌查不到，给加工带来困难。现介绍一种在车床铭牌上查不到所需螺距（或导程）的一种解决方法，可以省去做挂轮的麻烦。
例如，进口铣床上与斜齿轮啮合的蜗杆，其法向模数为3.175，圆周模数为3.184，在车床上找不到3.184模数，要加工就得计算与制作挂轮。经过计算与分析，把模数螺距换算成米制螺距，即3.184×3.1416=10.003mm，这样就可以按螺距10mm加工。
15镗削大、长内锥孔的工装
在车床上加工直径较大、长度较长的内锥孔时，如采用一般的车削方法，由于刀杆刚性差，车削时振动，切削用量很小，甚至无法切削。多次成功地加工出合乎要求的大型内孔或内锥孔。
加工时，工件一端用卡盘夹住，另一端用中心架支承。在车床主轴孔内放一反顶尖，将刀杆一端用钢球定位，另一端用连接套和紧固螺钉把刀杆固定在车床尾座套筒上，使其在工件旋转时，刀杆不转动。刀盘在刀杆上由于键的作用，只能作轴向滑动。铁丝的一端固定在刀盘上，另一端固定在车床大拖板上，当大拖板进行纵向走刀时，拉动刀盘作轴向移动，完成进给运动，进行切削。
在刀杆安装前，必须把车床尾座放在大拖板前面，以利于大拖板拉动铁丝带动刀盘移动，进给量的大小，可调整进刀箱手柄获得。加工锥孔时，可偏移尾座，使刀杆轴线与工件轴线线在水平方向偏移一个斜角。刀盘返回时，用手推刀盘即可。
16改变轮齿数
将C620-1车床挂轮箱主动轮的齿数32，增加到48齿，则铭牌上没有的模数螺纹也能加工了。如果把主动轮32齿改为64齿，这时车蜗杆可以不受主轴速比的限制，采用低速精车，有利于改善螺纹表面粗糙度。
17降低细长轴表面粗糙度的方法
在车床上降低细长轴（杆）表面粗糙度的工艺方法，一种是采用单轮珩磨法；另一种是采用滚压法。这是在车床上利用简单的工具和工艺解决粗糙度要求低的行之有效的措施和没有磨床进行磨削问题。
在车床上精加工细长轴（杆）后，如粗糙度还未达到图纸要求，可采用单轮珩磨法，对工件表面进行再加工，能使工件表面粗粗度由μm降低到砌（1.6～0.2）μm。珩磨轮轴线与车床主轴轴线夹角一般为28°～30°为好。夹角大效率高，粗糙度大，夹角小效率低，粗糙低。
18用铜棒校正工件的方法
工件的校正，也称为找正，是车削工件前检查工件的安装是否处于正确位置的方法。校正的目的，粗车时是为了保证工件余量基本一致；半精车和精车时，是为了保证待加工表面与已加工表面相对位置符合要求。迅速而正确地校正是保证产品质量、缩短辅助时间的重要措施。
用铜棒校正工件的方法，是在将工件外圆和端面粗车后再安装工件时进行的一种快速校正的方法。在车床方刀台上装夹一铜棒或铝棒，将工件轻微夹持在三爪卡盘上，开动车床用100r/min左右的转速旋转，使铜棒接触工件端面或外圆，并用手摇动拖板施加一定压力，使工件表面与铜棒完全接触为止，再慢慢将铜棒脱离工件，再停车夹紧工件，工件就校正了。
此种校正方法，迅速准确，并能达到一定的精度。如果工件夹持合理（小于10mm），工件表面光滑，一般轴类径向跳动和盘类工件端面跳动不大于0.02mm。
19在车床上校直细长杆的方法
细长杆在车削前必须先校直，否则会造成加工余量不均匀而车不圆，或因弯曲离心大而增加杆的弯曲度，无法车削。在车床上进行细长杆校直，可采用以下方法。
1）采用锤击方法
先将细长杆的一端用三爪卡盘夹住约10mm，一端顶尖支承。用较低的速度使工作旋转，用粉笔在工件画出高点后，停车。左手拿一块凹形的铁块，使凹面靠在工件高点的反面，右手拿手锤打击工件的高点。打击力的大小与工件弯曲的情况成正比。这样反复几次，工件就校直了。这种方法适用杆细而长时。
2）用杠杆撬压法
细长杆在车床安装好后，开车使工件旋转，用一根长300mm的木棍搭在中拖板和方刀台上，摇动中拖板，使木棍压向工件弯曲部分。继续移动中拖板，跟紧尾座顶尖，以防工件脱出，待工件继续旋转几秒钟，再将中拖板慢慢退出，并适当松退尾座顶尖，视工件是否校直。如还弯曲，再继续按上述方法进行，直到校直为止。此方法适工件较短的情况下。
3）用反击法
在细长杆较长、直径相对大一些的情况下，先把两端的中心孔钻好，用主轴顶尖和车床尾座顶尖将它顶起来。然后，用手使工件转动，找出工件上的高点，并用粉笔画上记号。这时，用一块约25mm厚40mm宽，比车床大导轨宽长的铁块或比较大的木块，横放在大导轨上，在上面放一个头部不是60°尖形而是V型或凹弧型的螺纹千斤顶，支承在工件变曲的高点，稍微用力支起一些，左手用手握住工件，右手用手锤的圆头打击工件的弯曲的低点。打击的次数、力度和在工件的长度，与弯曲的大小成正比。这样校直的工件，还不易恢复弯曲。
除上述在车床上校直细长杆的方法外，还可以采用在机床外目测，在平台上目测用上述方法校直。

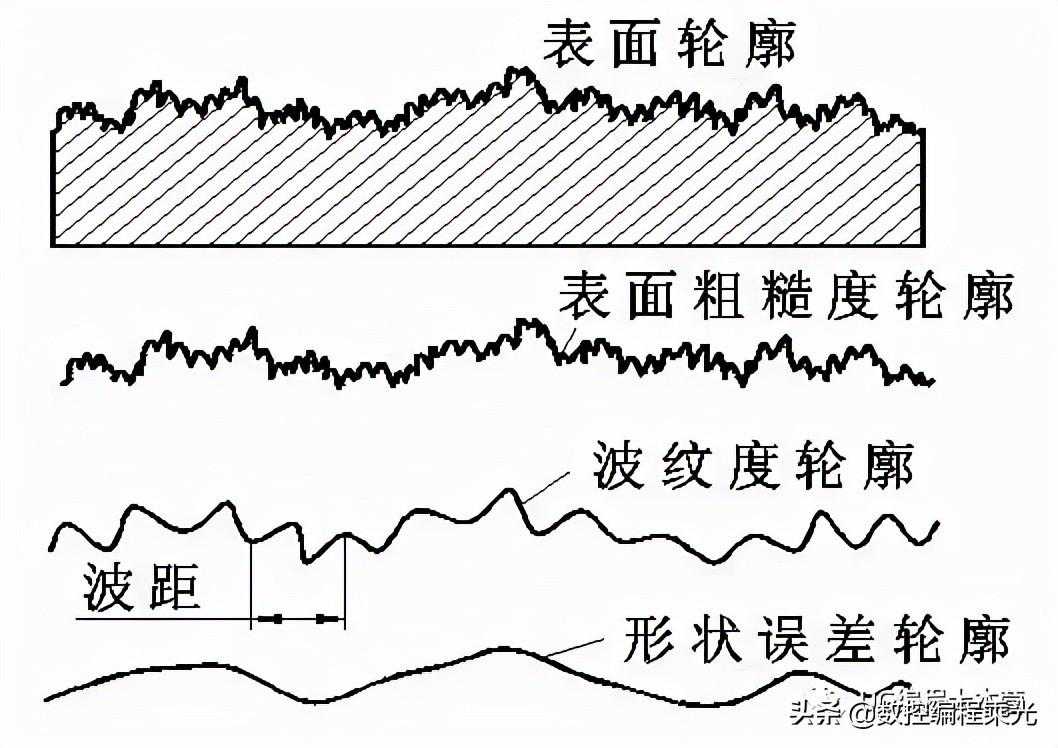

20表面粗糙度值大
表面粗糙度值大的原因：一是刀尖产生积屑瘤；二是刀柄刚性不够，切削时产生振动；三是车刀径向前角太大，中滑板丝杠螺母间隙过大产生扎刀；四是高速钢切削螺纹时，切削厚度太小或切屑向倾斜方向排出，拉毛已加工牙侧的表面；五是工件刚性差，且切削用量过大；六是车刀表面粗糙。
解决方法：
1）如果是积屑瘤引起的，应适当调整切削速度，避开积屑瘤产生的范围（5～80m/min）；用高速钢车刀切削时，适当降低切削速度，并正确选择切削液；用硬质合金车螺纹时，应适当提高切削速度。
2）增加刀柄的截面积并减小刀柄伸出的长度，以增加车刀的刚性，避免振动。
3）减小车刀径向前角，调整中滑板丝杠螺母，使其间隙尽可能最小。
4）高速钢切削螺纹时，最后一刀的切屑厚度一般要大于0.1mm，并使切屑沿垂直轴线方向排出，以免切屑接触已加工表面。
5）选择合理的切削用量。
